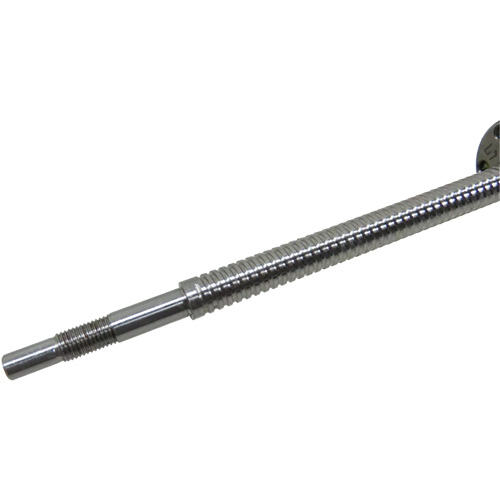

Causes et solutions de la déformation thermique de la vis à billes

Lorsque l’équipement est mis en marche pour la première fois, la précision est normale. Après une demi-heure ou une heure de fonctionnement, les dimensions des pièces usinées dérivent progressivement et l’erreur cumulative de positionnement augmente. L’écrou et la vis deviennent nettement chauds. Il s’agit d’un cas typique de déformation thermique de la vis à billes.

I. Qu’est-ce que la déformation thermique de la vis à billes ?

Dans des conditions de fonctionnement à grande vitesse, de charge de frottement importante et de précharge excessive, la vis à billes génère continuellement de la chaleur. La température de l’arbre de la vis augmente, sa longueur physique s’allonge sous l’effet de la chaleur et son pas subit également une légère variation.

Cela entraîne une distance de déplacement réelle supérieure à la distance théoriquement définie. Plus la course est longue, plus l’erreur cumulative est importante. Ce phénomène est appelé déformation thermique de la vis à billes (allongement thermique).

L'allongement thermique est généralement calculé à l'aide de la formule suivante :

δL = α×L×ΔT

Où :

δL : Allongement de la vis à billes

α : Coefficient de dilatation thermique du matériau

L : Longueur de la vis à billes

δT : Variation de température

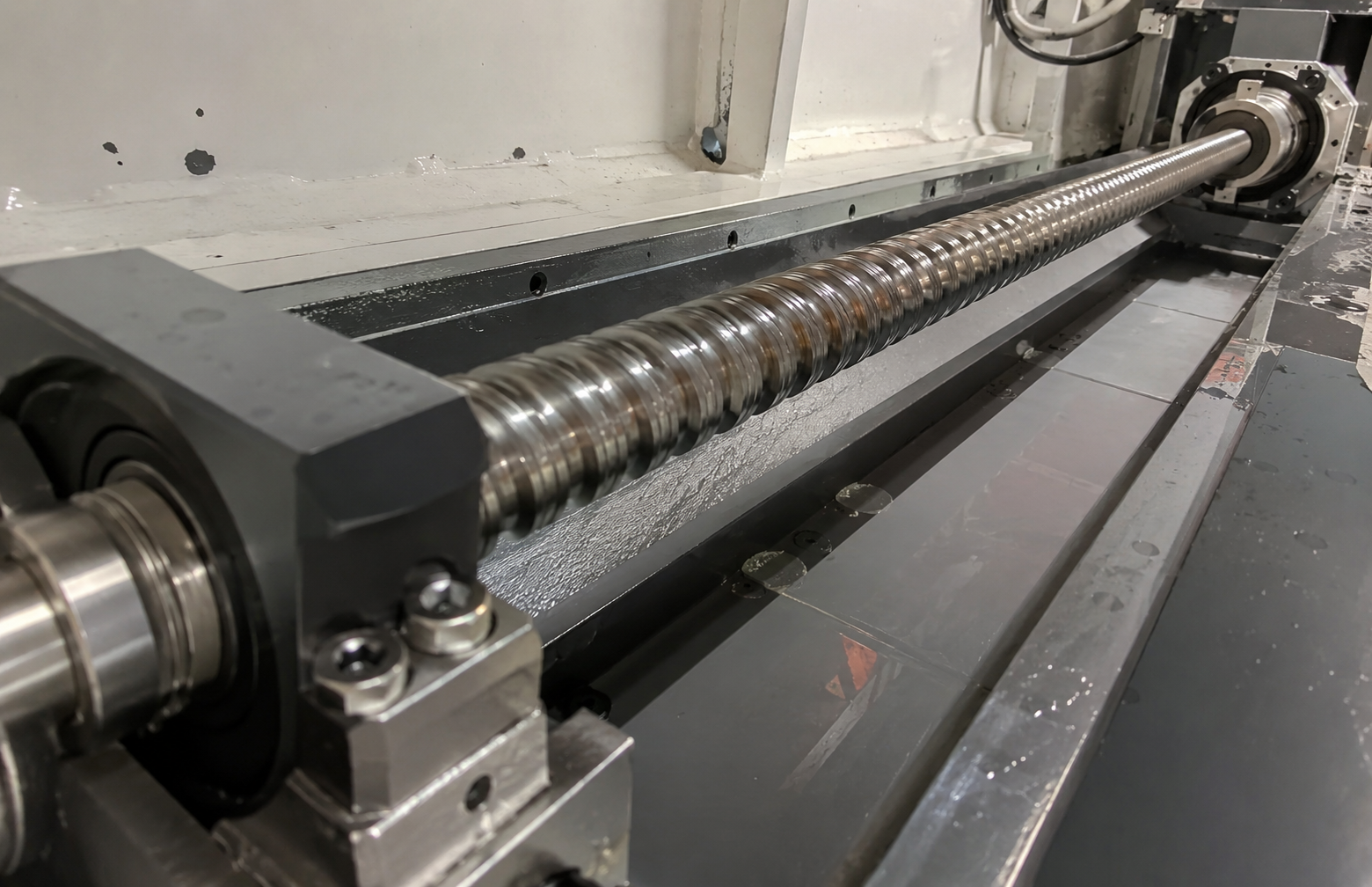

Lorsque la longueur de la vis à billes change, les coordonnées de positionnement de la machine-outil se décalent également, ce qui entraîne une instabilité des dimensions usinées.

II. Phénomènes courants après déformation thermique des vis à billes

En pratique, lors de la maintenance, la déformation thermique se manifeste généralement de la manière suivante :

• Précision normale à froid, erreur accrue après réchauffage
• Dérive dimensionnelle progressive après usinage prolongé
• Répétabilité réduite
• Écrou de vis à billes fortement échauffé
• Blocage léger après fonctionnement à haute vitesse
• Erreur accrue lors des déplacements sur de longues distances des axes X et Y

Beaucoup de personnes pensent à tort qu’il s’agit d’un problème de paramètres du servo-moteur, mais la cause racine peut en réalité être une élévation excessive de la température de la vis à billes.

III. Principaux facteurs affectant la déformation thermique des vis à billes

Précharge excessive : bien qu’une précharge plus élevée augmente la rigidité et élimine le jeu, elle accroît également la chaleur générée par frottement.

Vitesse de rotation élevée : plus la vis tourne rapidement, plus la puissance dissipée par frottement est importante et plus l’élévation de température est élevée.

Lubrification insuffisante : une quantité de graisse insuffisante ou une huile lubrifiante inefficace, entraînant une lubrification inefficace, aggrave l’élévation de température.

Charge de travail : Des rotations fréquentes avant et arrière, ainsi que des conditions de forte charge, entraînent une accumulation de chaleur due au frottement, provoquant une élévation persistante de la température.

IV. Évaluation rapide sur site : S'agit-il d'un défaut de déformation thermique ?

Les dimensions sont acceptables au démarrage à froid, mais continuent de s’écarter après 30 minutes de fonctionnement.

Le filetage de la vis et les logements de l’écrou sont nettement chauds au toucher, avec des températures largement supérieures à la température ambiante.

Plus la course est longue, plus l’erreur de positionnement en bout de course est importante.

La précision est stable en hiver, mais l’erreur augmente nettement dans les environnements estivaux à haute température.

La précision se rétablit automatiquement après une réduction de la vitesse et des arrêts intermittents de la machine.

V. Principales mesures correctives :

Refroidissement forcé : L’utilisation d’une vis à billes creuse avec un fluide caloporteur en circulation permet de réduire significativement la température interne de la vis et de minimiser la déformation thermique aux deux extrémités.

Précontrainte (précharge) : Appliquer une précontrainte à la vis pendant l’installation permet de compenser une partie de la dilatation thermique provoquée par l’élévation de la température de fonctionnement.

Précharge optimisée : Ajuster la précharge des billes en fonction des exigences d’utilisation, afin d’assurer un équilibre entre rigidité et élévation de température.

Lubrification efficace : Utiliser une huile ou une graisse lubrifiante de haute qualité afin de réduire la chaleur générée par le frottement.

Compensation de la déformation thermique : Utiliser le logiciel intégré de compensation des erreurs thermiques de la machine-outil pour corriger cette erreur.

La déformation thermique des vis à billes constitue un problème systémique nécessitant une gestion globale. Nous recommandons, lors de la résolution de tels problèmes, de suivre la logique suivante : « commencer par la maîtrise des sources de chaleur, privilégier ensuite l’optimisation structurelle, puis compléter par des mesures externes et une compensation intelligente », afin d’obtenir les meilleurs résultats globaux.
