Comment réduire l’élévation de température lorsque la vis à billes fonctionne à grande vitesse

Les vis à billes sont sujettes à une élévation de température lors d’un fonctionnement à grande vitesse. Cette élévation de température affecte la précision de positionnement, la stabilité de fonctionnement et la durée de vie. Les méthodes de refroidissement courantes comprennent le refroidissement forcé, une lubrification optimisée, une conception structurelle améliorée et une compensation thermique.

I. Causes fondamentales de l’élévation rapide de température des vis à billes à grande vitesse

• La vitesse de rotation dépasse largement la valeur Dm-N admissible de la vis, provoquant une génération rapide de chaleur par frottement lors de la circulation des billes.
• Un réglage de précharge excessif, entraînant une augmentation significative de la résistance au frottement à grande vitesse.
• Type de graisse incompatible, viscosité excessive ou surgraissage.
• Un défaut d’alignement ou de parallélisme lors de l’installation, provoquant un frottement latéral à grande vitesse.
• Une housse de protection entièrement fermée et mal ventilée empêche la dissipation de la chaleur.
• Des démarrages et arrêts brusques fréquents, ainsi que des inversions à grande vitesse, aggravent la génération de chaleur en raison des charges d’impact.

Remarque : La valeur DN est couramment utilisée pour mesurer les performances à haute vitesse des vis à billes : valeur DN = diamètre de la vis × vitesse de rotation.

Une valeur DN plus élevée impose des exigences plus strictes en matière de dissipation thermique, de lubrification et de conception structurelle.

II. Les méthodes suivantes peuvent être utilisées pour réduire l’élévation de température lors du fonctionnement à haute vitesse des vis à billes :

1. Technologie de refroidissement forcé (la plus directe et la plus efficace)

(1) Refroidissement interne des vis à billes creuses (technologie creuse)
Les vis à billes à structure creuse peuvent être refroidies en faisant circuler de l’huile de refroidissement ou un liquide frigorigène à l’intérieur de la vis, ce qui permet d’évacuer directement la chaleur générée à l’intérieur.

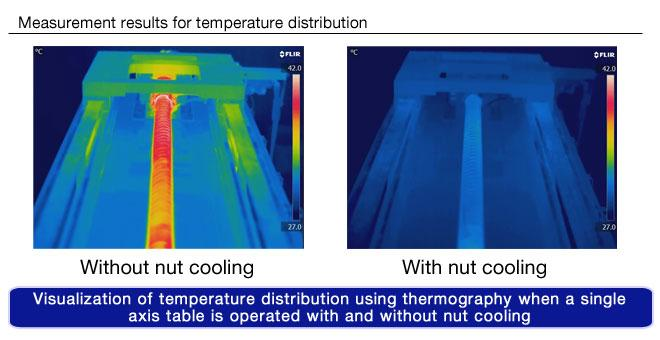

(2) Système de refroidissement externe
Un système de refroidissement peut être installé à l’extérieur de la vis, en utilisant des méthodes telles que le soufflage d’air froid ou le refroidissement par pulvérisation afin de refroidir la surface de la vis.

2. Optimiser les stratégies de lubrification

(1) Utiliser des lubrifiants spécifiques pour applications à haute vitesse
L'utilisation de graisses spécialisées résistantes aux hautes températures et aux fortes pressions, ainsi que de lubrifiants synthétiques à faible coefficient de frottement, permet de réduire efficacement la chaleur générée par le frottement.

(2) Optimiser les méthodes de lubrification
Pendant le fonctionnement à grande vitesse, la quantité de lubrifiant utilisée doit être contrôlée afin d'éviter que l'excès de graisse ne provoque une chaleur due à l'agitation.

3. Optimiser la conception structurelle et les paramètres de fonctionnement

(1) Utiliser une vis à billes creuse
Les vis à billes creuses permettent non seulement un refroidissement interne, mais réduisent également l'inertie rotative, ce qui est favorable au refroidissement interne. Cela diminue la charge thermique lors du fonctionnement à grande vitesse.

(2) Optimiser la circulation des billes et la structure de contact

En optimisant la méthode de circulation des billes, l'angle de contact et la configuration efficace des billes, les pertes dues au frottement de roulement peuvent être réduites, ce qui diminue ainsi la génération de chaleur.

(3) Réduire le couple de frottement

En optimisant la structure interne de la paire vis-écrou, le couple de frottement dynamique peut être efficacement réduit, ce qui diminue la génération de chaleur lors du fonctionnement à haute vitesse.

(4) Maîtrise rationnelle de la valeur DN

Limiter la vitesse maximale afin d’éviter de dépasser la limite DN admissible indiquée dans l’échantillon.

4. Compensation thermique et maintenance

(1) Conception avec précontrainte
L’application d’une précontrainte à la vis à billes permet d’améliorer la rigidité et de compenser la dilatation thermique, réduisant ainsi la déformation thermique causée par une élévation de température.

(2) Préréglage raisonnable de la précharge :

Régler la précharge de manière appropriée en fonction de la vitesse de fonctionnement. Une précharge excessive augmente la génération de chaleur par frottement.

(3) Isolation thermique de l’environnement

Isoler correctement la vis à billes des composants à haute température (tels que le moteur) afin d’empêcher la conduction de chaleur externe.

III. Précautions quotidiennes pour le fonctionnement de la vis à billes haute vitesse (éviter la surchauffe)

• Ne pas faire fonctionner en continu à des vitesses élevées dépassant la vitesse nominale pendant de longues périodes.
• Ne pas effectuer simultanément un mouvement alternatif à haute vitesse dans des conditions de charge élevée.
• Ne pas utiliser une graisse ordinaire à basse vitesse à la place d’une graisse spéciale haute vitesse.
• Ne pas étanchéifier complètement la vis, car cela emprisonnerait la chaleur et entraverait la dissipation thermique.
• Ne pas augmenter excessivement la précharge dans le seul but d’améliorer la précision ; la précharge à haute vitesse doit être modérée.

Si votre équipement présente une surchauffe sévère de la vis à billes, une dérive de position ou un bruit élevé à haute vitesse, il est recommandé de vérifier sans délai les paramètres de lubrification, d’installation et de précharge. Si nécessaire, passez à une structure spécialement conçue pour les hautes vitesses.
