الخنادق مطروحة بدقة وشكلت، مما يجعل التركيب سهلاً، مرناً، بسعة حمل عالية ودقة توضع عالية.

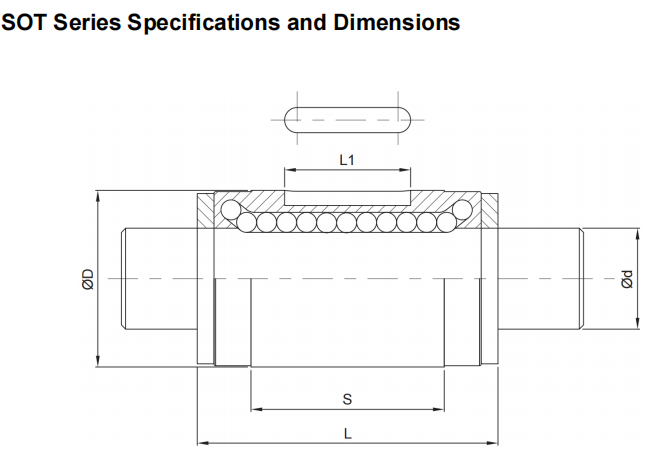

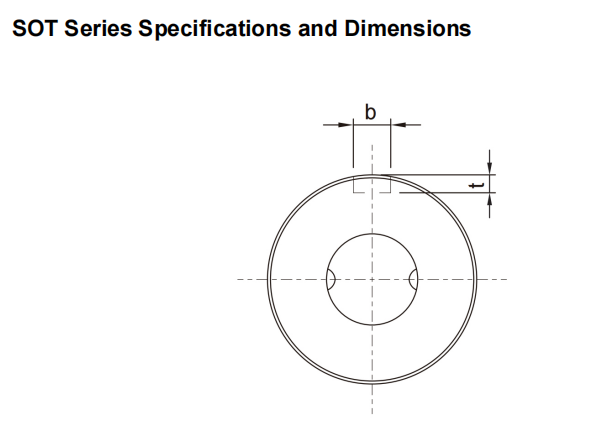

SO spline SOT manufacture

رقم الموديل القطر صف أبعاد المغزل والمكسر أبعاد المفتاح
d D ل س L1 ب ت
ح7 ح8 0.05 0
SOT008 8 2 15 25 14.6 8.5 25 1.5
SOT010 10 2 19 30 18.2 11 3 18
SOT012 12 2 21 35 23 15 3 1.8
SOT015 13.6 2 23 40 27 20 3.5 2
SOT020 18.2 2 30 50 33 26 4 25
SOT025 22.6 2 37 60 39.2 29 5 3

SO spline SOT manufacture

رقم الموديل التقييم الأساسي للحمل اللُفَّة الأساسية العزم المسموح به الساكن الوزن
ج شركة CT COT MA1 MA2 مسمار منشور محور المغزل
كيه جي إف كيه جي إف كجم.م كجم.م كجم.م كجم.م g كغ/م
SOT008 121 136 0.56 0.63 0.34 2.24 15.9 0.39
SOT010 192 219 1.11 1.27 0.71 4.23 31.5 0.61
SOT012 222 274 1.51 1.87 1.08 6.02 44 0.88
SOT015 426 619 3.19 4.65 2.83 15.49 59.5 1.11
SOT020 673 922 6.73 9.22 4.95 29.36 130 2.02
SOT025 1142 1458 14.17 18.14 9.46 56.17 220 3.1
