الخنادق مطروحة بدقة وشكلت، مما يجعل التركيب سهلاً، مرناً، بسعة حمل عالية ودقة توضع عالية.

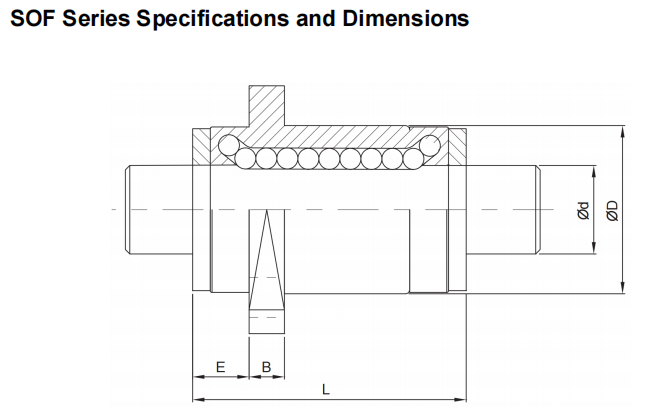

SO spline SOF details

رقم الموديل القطر صف أبعاد المغزل والمكسر
d D L أ ب ز H W فتحة التثبيت
ح7
X
SOF008 8 2 15 25 28 3.8 5.2 22 22 3.4
SOF010 10 2 19 30 36 4.1 5.9 28 28 4.5
SOF012 12 2 21 35 38 4 6 30 30 4.5
SOF015 13.6 2 23 40 40 4.5 6.5 31 32 4.5
SOF020 18.2 2 30 50 46 5.5 8.5 35 38 4.5
SOF025 22.6 2 37 60 57 6.6 10.4 43 47 5.5

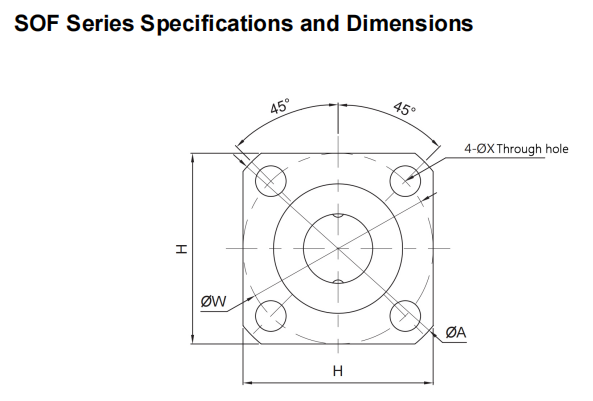

SO spline SOF supplier

رقم الموديل التقييم الأساسي للحمل اللُفَّة الأساسية العزم المسموح به الساكن الوزن
ج شركة CT COT MA1 MA2 مسمار منشور محور المغزل
كيه جي إف كيه جي إف كجم. م كجم.م كجم. م كجم. م g كغ/م
SOF008 121 136 0.56 0.63 0.34 224 23.5 0.39
SOF010 192 219 1.11 1.27 0.71 4.23 45 0.61
SOF012 222 274 1.51 1.87 1.08 6.02 59 0.88
SOF015 426 619 3.19 4.65 2.83 15.49 77 1.11
SOF020 673 922 6.73 9.22 4.95 29.36 150 2.02
SOF025 1142 1458 14.17 18.14 9.46 56.17 255 3.1
