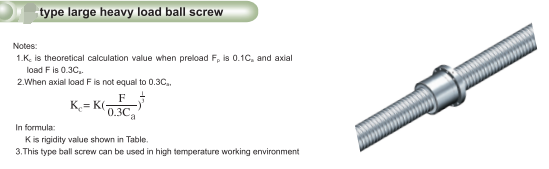

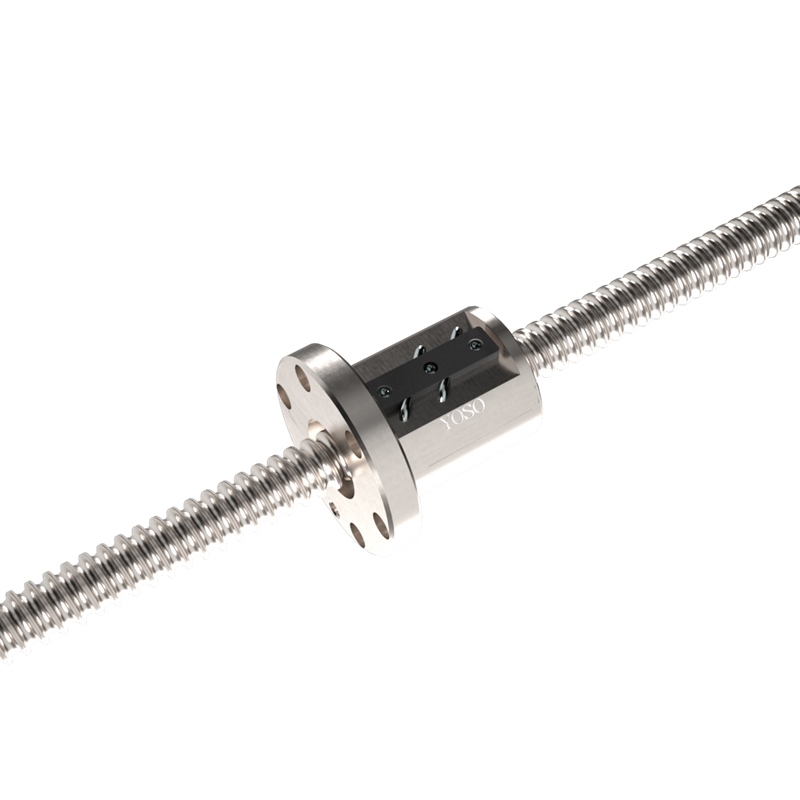

تصميم التدوير الخارجي يمكنه تحمل حمل ثقيل، سرعة عالية وتقديم عالٍ. صلابة عالية، ضوضاء منخفضة، الطول الكامل يصل إلى 10 أمتار، طول الإطالة يمكن أن يصل إلى 19 مترًا، الحمل الديناميكي المحدد هو 126 طن، والحمل الساكن المحدد هو 595 طن
| ode و spec. | قطر اسمي d. | المسافة الأساسية P | قطر المسار الخارجي لل嫘 d. | قطر الكرات D. | قطر قاع المسار الدائري d | عدد الدوائر n | الحمل المقدر الأساسي | الصلابة Ke N/μm | |
| الحمل الديناميكي C,KN | الحمل الساكن C,KN | ||||||||
| 8020-8 | 80 | 20 | 78 | 127 | 68.9 | 8 | 305.1 | 1074.7 | 3959 |
| 8025-5 | 80 | 25 | 78 | 127 | 68.9 | 5 | 203.7 | 670.5 | 2520 |
| 8025-8 | 80 | 25 | 78 | 127 | 68.9 | 8 | 305.1 | 1072.8 | 3944 |
| 8032-5 | 80 | 32 | 78 | 12.7 | 68.9 | 5 | 202.8 | 668.4 | 2503 |
| 8032-8 | 80 | 32 | 78 | 127 | 68.9 | 8 | 303.9 | 1069.5 | 3919 |
| 10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 3177 |
| 10020-8 | 100 | 20 | 97 | 127 | 87.9 | 8 | 350.1 | 1419.7 | 4973 |
| 10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 3114 |
| 10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 4876 |
| 10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 3102 |
| 10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 4855 |
| 10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 2447 |
| 12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 3790 |
| 12520-8 | 125 | 20 | 123.5 | 127 | 114.4 | 8 | 386.6 | 1765.1 | 5932 |
| 12525-5 | 125 | 25 | 123.5 | 18.256 | 110.6 | 5 | 406.2 | 1523.5 | 3872 |
| 12525-8 | 125 | 25 | 123.5 | ١٨،٢٥٦ | 110.6 | 8 | 608.5 | 2437.6 | 6061 |
| ١٢٥٣٢-٥ | 125 | 32 | 123.5 | ٢٠،٦٣٨ | 109.2 | 5 | 463.0 | 1665.2 | 3865 |
| ١٢٥٣٢-٨ | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 6050 |
| ١٢٥٤٠-٤ | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 3112 |
| ١٦٠٢٠-٥ | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 4269 |
| ١٦٠٢٠-٨ | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 6682 |
| ١٦٠٢٥-٥ | 160 | 25 | 156.5 | ١٨،٢٥٦ | 143.6 | 5 | 464.5 | 2015.5 | 4399 |
| ١٦٠٢٥-٨ | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 6885 |
| ١٦٠٣٢-٥ | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 5053 |
| 16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 7909 |
| 16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 4056 |
| 20025-5 | 200 | 25 | 196.5 | ١٨،٢٥٦ | 183.6 | 5 | 532.9 | 2736.4 | 6232 |
| 20025-8 | 200 | 25 | 196.5 | 18.256 | 183.6 | 8 | 798.3 | 4378.3 | 9755 |
| 20032-5 | 200 | 32 | 196.5 | 20.638 | 182.2 | 5 | 605.3 | 2949.6 | 6156 |
| 20032-8 | 200 | 32 | 196.5 | 20.638 | 182.2 | 8 | 906.8 | 4719.4 | 9637 |
| 20040-4 | 200 | 40 | 196.5 | 25.4 | 178.6 | 4 | 670.8 | 2882.8 | 5030 |
| 20040-8 | 200 | 40 | 196.5 | 25.4 | 178.6 | 4 | 1257.5 | 5949.6 | 19797 |

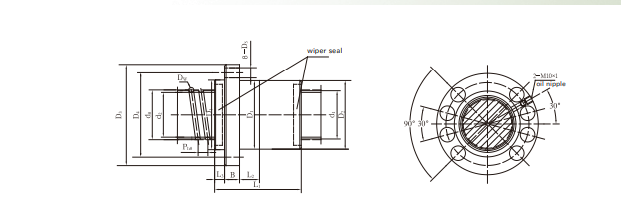

| D.(ج6) | D.(ع) | LA | LA | دا | ب | دس | د. | L1 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 218 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 189 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 264 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 231 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 327 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 160 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 220 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 196 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 271 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 240 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 336 |
| 150 | 150 | 40 | 20 | 207 | 36 | 17.5 | 180 | 238 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 158 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 218 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 204 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 279 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 252 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 348 |
| 190 | 190 | 40 | 25 | 258 | 40 | 22 | 224 | 252 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 163 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 223 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 201 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 276 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 241 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 337 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 251 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 195 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 270 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 242 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 338 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 252 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 412 |
