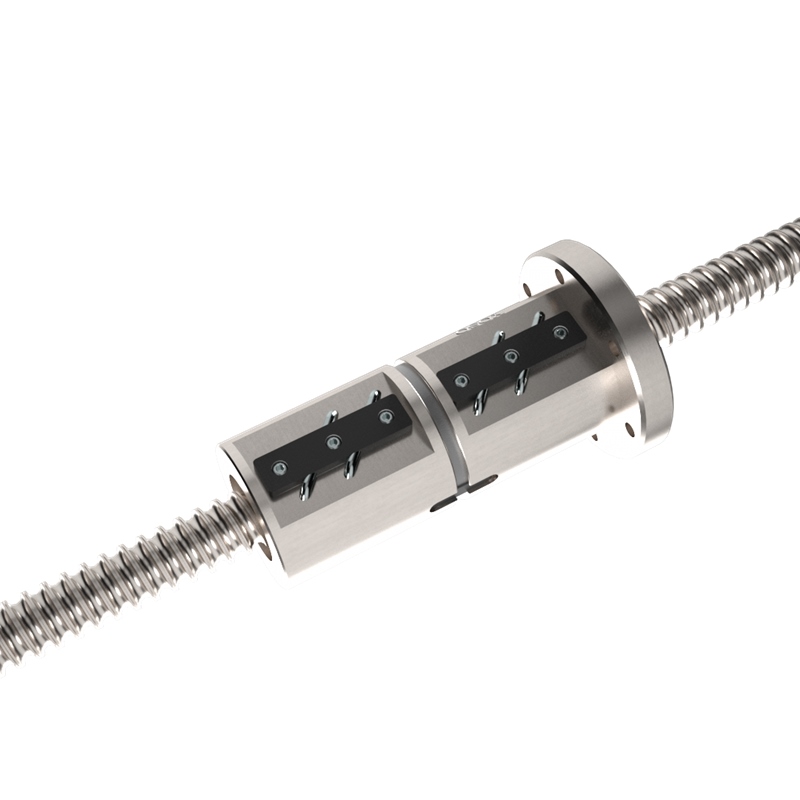

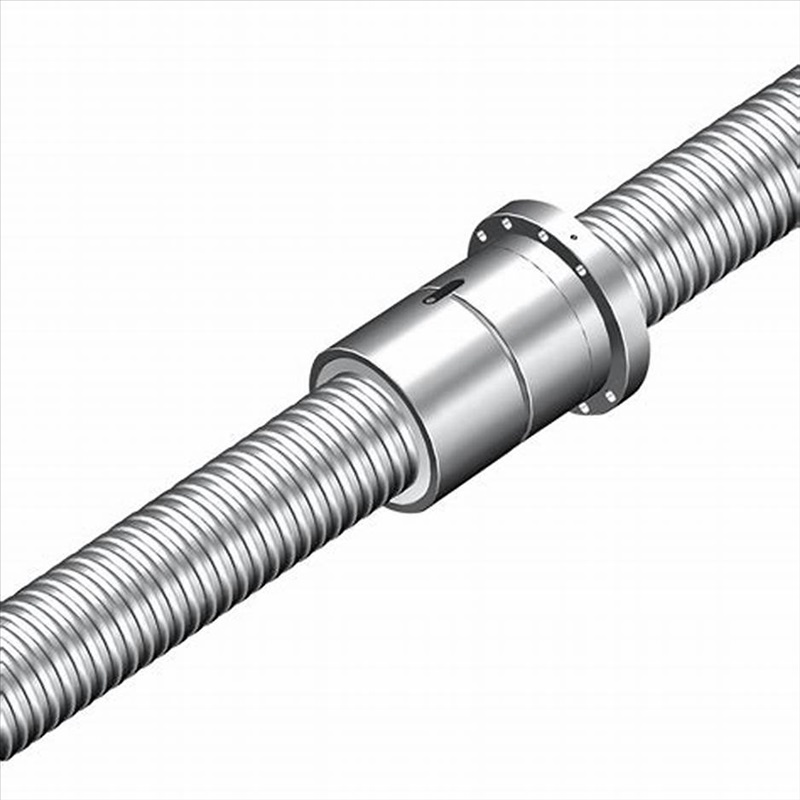

تصميم التدوير الخارجي يمكنه تحمل حمل ثقيل، سرعة عالية وتقديم عالٍ. صلابة عالية، ضوضاء منخفضة، الطول الكامل يصل إلى 10 أمتار، طول الإطالة يمكن أن يصل إلى 19 مترًا، الحمل الديناميكي المحدد هو 126 طن، والحمل الساكن المحدد هو 595 طن
| ode و spec. | قطر اسمي d. | المسافة الأساسية P. | قطر المسمار الكروي الخارجي d. | قطر الكرات D. | قطر قاعدة المسمار الكروي d2 | عدد الدوائر n | الحمل المقدر الأساسي | الصلابة Ke ن/وم | |
| الحمل الديناميكي C.ك ن | الحمل الساكن C■ك ن | ||||||||
| 8020-8 | 80 | 20 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1074.7 | 7919 |
| 8025-5 | 80 | 25 | 78 | 12.7 | 68.9 | 5 | 203.7 | 670.5 | 5040 |
| 8025-8 | 80 | 25 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1072.8 | 7889 |
| 8032-5 | 80 | 32 | 78 | 12.7 | 68.9 | 5 | 202.8 | 668.4 | 5007 |
| 8032-8 | 80 | 32 | 78 | 12.7 | 68.9 | 8 | 303.9 | 1069.5 | 7838 |
| 10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 6354 |
| 10020-8 | 100 | 20 | 97 | 12.7 | 87.9 | 8 | 350.1 | 1419.7 | 9947 |
| 10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 6229 |
| 10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 9752 |
| 10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 6204 |
| 10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 9711 |
| 10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 4895 |
| 12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 7580 |
| 12520-8 | 125 | 20 | 123.5 | 12.7 | 114.4 | 8 | 386.6 | 1765.1 | 11865 |
| 12525-5 | 125 | 25 | 123.5 | ١٨،٢٥٦ | 110.6 | 5 | 406.2 | 1523.5 | 7745 |
| 12525-8 | 125 | 25 | 123.5 | 18.256 | 110.6 | 8 | 608.5 | 2437.6 | 12123 |
| ١٢٥٣٢-٥ | 125 | 32 | 123.5 | 20.638 | 109.2 | 5 | 463.0 | 1665.2 | 7731 |
| ١٢٥٣٢-٨ | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 12101 |
| ١٢٥٤٠-٤ | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 6225 |
| ١٦٠٢٠-٥ | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 8538 |
| ١٦٠٢٠-٨ | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 13365 |
| ١٦٠٢٥-٥ | 160 | 25 | 156.5 | 18.256 | 143.6 | 5 | 464.5 | 2015.5 | 8798 |
| ١٦٠٢٥-٨ | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 13771 |
| ١٦٠٣٢-٥ | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 10106 |
| 16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 15819 |
| 16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 8112 |
| 20025-5 | 200 | 25 | 196.5 | 18.256 | 183.6 | 5 | 532.9 | 2736.4 | 12465 |
| 20025-8 | 200 | 25 | 196.5 | ١٨،٢٥٦ | 183.6 | 8 | 798.3 | 4378.3 | 19511 |
| 20032-5 | 200 | 32 | 196.5 | 20.638 | 182.2 | 5 | 605.3 | 2949.6 | 12313 |
| 20032-8 | 200 | 32 | 196.5 | 20.638 | 182.2 | 8 | 906.8 | 4719.4 | 19274 |
| 20040-4 | 200 | 40 | 196.5 | 25.4 | 178.6 | 4 | 670.8 | 2882.8 | 10061 |
