مسامير كروية مُجَلْخَة عالية الدقة: دليل الاختيار الكامل لدرجات المعيار الدولي ISO 3408 (C0، C3، C5)

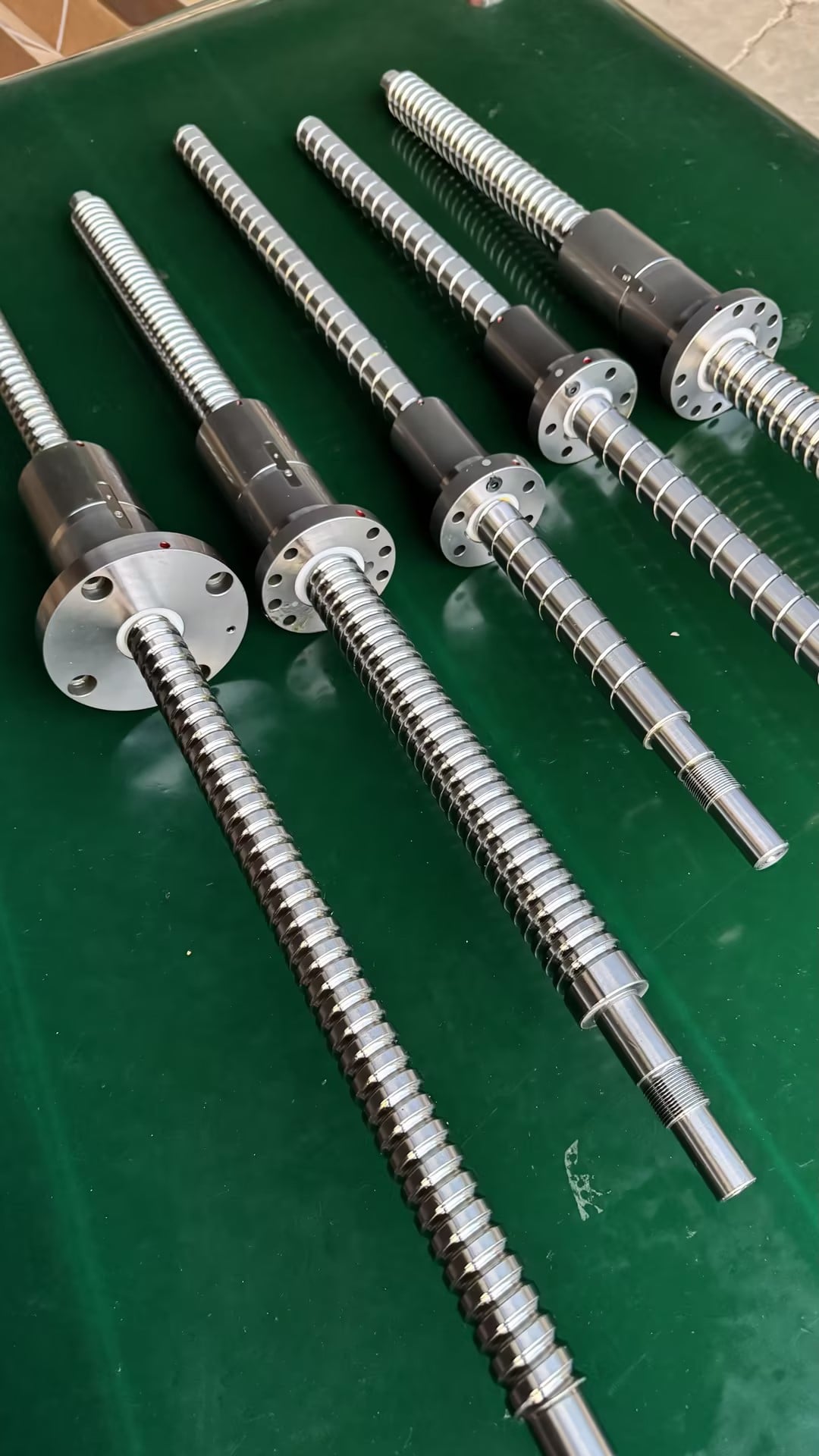

البرغي الكروي المُجَلَّف بدقة عالية هو المكوِّن الخطي الأساسي للنقل الذي يُحدِّد أداء التموضع على مستوى الميكرون في أنظمة الأتمتة المتطوِّرة، وآلات التشغيل العددية (CNC)، والماكينات الطبية لحقن القوالب كهربائيًّا بالكامل، والمعدات شبه الموصلة. وعلى عكس البراغي الكروية الملتفة المُستخدَمة في أنظمة الأتمتة العامة، فإن البراغي الكروية المُجَلَّفة بدقة تستخدم عملية طحن خيطية فائقة الدقة، وتلتزم بدقة معايير التحمُّل الدولية ISO 3408، وتوفر خطأً تراكميًّا قابلاً للتحكم في المدى المقطوع (lead error)، وتحميلًا أوليًّا خاليًا من الارتخاء (zero backlash preload)، وأداءً حراريًّا مستقرًّا. ويواجه العديد من مهندسي المعدات صعوبةً في التمييز بين الدرجات C0 وC3 وC5، أو في مطابقة تركيب الصامولة المناسبة، أو في حل مشكلة فقدان الدقة الناجمة عن التمدد الحراري والارتخاء. ويغطّي هذا الدليل المتخصِّص معايير التحمُّل، والاختلافات التصنيعية، ومطابقة التحميل الأولي، وقواعد الاستخدام في القطاعات المختلفة، لمساعدتك على اختيار البرغي الكروي عالي الدقة الصحيح دون مبالغة في المواصفات أو نقصٍ في الدقة.

العنوان الفرعي ٢ ١. تعريف درجة الدقة حسب المعيار الدولي ISO 3408: مسمار كروي مصقول من الدرجة C0 / C3 / C5

يتم تصنيف جميع المسامير الكروية عالية الدقة وفقًا للمعيار الدولي ISO 3408-1، حيث تشير الدرجة C0 إلى دقة فائقة جدًّا، وC3 إلى دقة عالية، وC5 إلى دقة متوسطة عالية. أما الدرجتان C7 وC10 فتخص المسامير الكروية المُدرفلة العامة، والتي لا تُصنَّف ضمن درجات الدقة.

العنوان الفرعي ٣ ١.١ جدول مقارنة التسامح الأساسي (جدول بيانات رئيسي لتحسين محركات البحث، وتفضِّل جوجل الجداول المنظَّمة)

جدول

فجوة تصنيع بحجم ١٫٢ مم في الفئة ه٣ بين المسمار الكروي المُجَلْخِن والمسمار الكروي المُدرَّج

1. تصنيع الخيط: تستخدم المسمارات الكروية الدقيقة المجلىحة آلة طحن خيط رقمية تحكم عددي مع عجلة ماسية؛ أما المسمارات الكروية المدرَّجة فتُصنع بالتشكيل البارد دون طحن دقيق.
2. خشونة السطح: خشونة مسار التلامس للمسمار المجلىح (Ra) ≤ ٠٫٠٤ ميكرومتر، بينما خشونة المسار للمسمار المدرَّج (Ra) ≥ ٠٫٣ ميكرومتر، ما يؤدي إلى انجراف احتكاكي أعلى على مدى دورات طويلة.
3. اتساق الخطوة: يصحح المسمار المجلىح خطأ الخطوة عبر تعويض الطحن؛ أما المسمارات المدرَّجة فتظهر أخطاء تراكمية غير متوقعة بعد ارتفاع درجة الحرارة.
4. الاستقرار على المدى الطويل: تحتفظ البراغي المُصقولة بدقة بالتسامح الأصلي لمدة ٨–١٢ مليون دورة؛ بينما تفقد البراغي الملتفة دقة التموضع خلال ٣–٥ ملايين دورة تحت الحركة الترددية المستمرة.

القسم ٢: العوامل الثلاثة الأساسية التي تحدد دقة البراغي الكروية العالية

القسم ٢.١: تصميم ما قبل التحميل بدون ارتداد (ضروري جدًّا للدقة في الاتجاهين)

الارتداد هو العامل الأكبر الذي يسبب أخطاء التكرار في التموضع. وتستخدم البراغي الكروية عالية الدقة ثلاث هياكل ناضجة لما قبل التحميل:

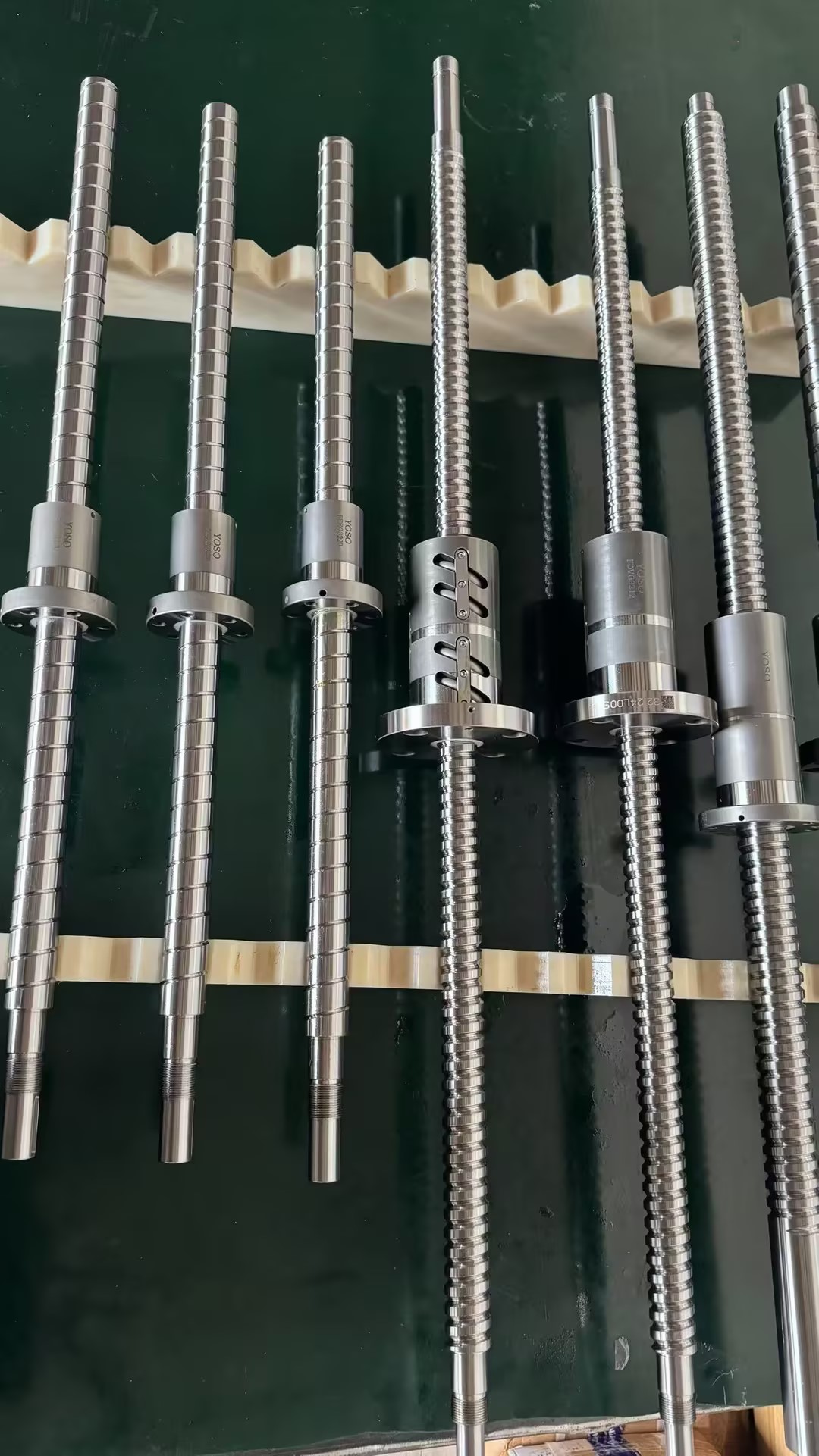

1. ما قبل التحميل باستخدام صامولة مزدوجة وفاصل (سلسلتا DFU/DFI): تسمح بضبط ما قبل التحميل، وهي مثالية لمحاور التثبيت والحقن من الفئة C3/C5 في آلات الصب الدقيقة. وعند تآكل مسار التدحرج، يمكن للفنيين إدخال شريحة رقيقة بين الأجزاء لاستعادة الصفر فاصل دون الحاجة إلى استبدال البرغي بالكامل.
2. ما قبل التحميل باستخدام صامولة وحيدة وكريات أكبر من المعتاد (سلسلتا FSW-Super S / FSC): تصميم صامولة مدمج، ومناسب تمامًا للمساحات الضيقة في المراحل المجهرية لصناعة أشباه الموصلات. ويتم تثبيت ما قبل التحميل في المصنع، ولا يسمح بضبطه ميدانيًّا.
3. الحمل المسبق للبرغي المفرد ذي التحويل: حجم صغير جدًّا للصامولة، ويُستخدَم على نطاق واسع في براغي الكرات الدقيقة من الدرجة C0 المصغَّرة لمعدات الاختبار البصري. قاعدة درجات الحمل المسبق للدوائر الدقيقة: Z1 حمل مسبق خفيف للمحاور التي تُستخدم في عمليات الإخراج؛ Z2 حمل مسبق متوسِّط للمحاور الرئيسية المستخدمة في الحقن/الإطباق؛ وZ3 حمل مسبق شديد فقط للمنصات الثابتة ذات الدقة الفائقة من الدرجة C0. إن زيادة الحمل المسبق بشكل مفرط تؤدي إلى ارتفاع إضافي في الحرارة وتسبِّب انحرافًا حراريًّا.

التحكم في التمدد الحراري H3 2.2 للبراغي الدقيقة طويلة المدى

حتى برغي الكرات المصقول من الدرجة C0 يُحدث انحرافًا في التموضع عند ارتفاع درجة الحرارة. معامل التمدد الحراري للفولاذ العادي المستخدم في المحامل (GCr15) = 11.7×10⁻⁶ /°م. ولبرغي من الدرجة C3 طوله 1200 مم ويرتفع بـ 10°م، فإن مجموع الانحراف يصل إلى 140 ميكرومتر، ما يؤدي إلى تدمير التحمُّل الميكروني تمامًا. وهناك ثلاث حلول ناضجة لمعدات الدقة:

1. برغي كرات دقيق مجوف ومُبرَّد: يحقِّق تبريدٌ داخلي عبر دوران سائل التبريد استقرارًا في درجة حرارة العمود ضمن مدى ±1°م، وهو الخيار الأول لماكينات حقن البلاستيك البصري الطبية التي تعمل على مدار 24 ساعة/7 أيام.
2. تكوين دعم محمل مزدوج ثابت-ثابت: يحقّق أقصى درجة من الصلابة المحورية، ويتماشى مع خوارزمية التعويض الحراري في الوقت الفعلي باستخدام التحكم العددي بالحاسوب (CNC).
3. مسار تدحرج فائق النعومة منخفض الاحتكاك: يقلل من تولّد حرارة الاحتكاك بنسبة ٤٠٪، ويحدّ من ارتفاع درجة الحرارة أثناء الحركة الترددية عالية السرعة.

هيكل دوران صامت عالي السرعة H3 ٢.٣ لدقة عالية (Silent Circulation Structure)

البراغي القياسية لأنابيب الإرجاع الخارجية تُسبّب اهتزازات نتيجة تصادم الكرات، ما يؤدي إلى اهتزازات دقيقة في التموضع عند السرعات العالية. أما أنظمة الدوران الصامتة عالية الدقة (مثل نظام الغطاء الطرفي للإرجاع أو الفواصل الشبكية بين الكرات) فتمنع التصادم بين الكرات، وتضمن استقرار الدقة حتى قيمة DN تبلغ ٢٢٠٠٠٠ للبراغي ذات التصنيف C3/C5.

• نظام الغطاء الطرفي للإرجاع (مثل HIWIN Super S وTBI SFS): يسمح بقيم أعلى لـ DN، ومناسب للمحاور الرقيقة الجدار والدقيقة عالية السرعة المستخدمة في حقن البلاستيك.
• تصميم الكرات المفصولة بواسطة قفص (مثل THK SBN-V): يقلل من تقلبات الاهتزاز، وهو مثالي لخطوط صنع القوالب الدقيقة منخفضة الضوضاء المستخدمة في المجال الطبي.

قواعد التطابق الصناعي H2 ٣. لمسمار الكرات الدقيق من التصنيفات C0 / C3 / C5.

H3 ٣.١ المعدات شبه الموصلة والمعدات البصرية (تصنيف C0 أو C3 فقط)

تفحّص الرقائق، وطحن العدسات، والمحاور المساعدة في التصوير الضوئي تتطلّب بشكلٍ صارم مسامير كروية مصقولة من الدرجة C0، مع تحميل مزدوج للصامولة بدون أي انزياح، ويمكن اختيار الفولاذ المقاوم للصدأ من النوع SUS440C للاستخدام في غرف النظافة العالية لمنع التلوّث. ويجب أن تصل قابلية تكرار الحركة إلى ±0.5 ميكرومتر لتفادي رفض الرقائق.

التصنيع بالحقن الدقيق الطبي H3 3.2 (ويُوصى باستخدام الدرجة C3)

تتطلّب أجزاء الحقن، والقسطرة، والغرسات البلاستيكية تنوّعًا في وزن الجرعة لا يتجاوز 0.3%. وتستخدم جميع محاور الحقن والقفل مسامير كروية مصقولة من الدرجة C3 مع تحميل مزدوج للصامولة، مع إمكانية اختيار تصميم تبريد جوفاء لتقليل الانجراف الحراري أثناء نوبات الإنتاج الطويلة. وتُطبَّق مسامير الدرجة C5 فقط على المحاور المساعدة لتحريك الفوهة.

مراكز التشغيل الآلي الدقيقة باستخدام ماكينات التحكم العددي H3 3.3 (حسب التحمل: C3 أو C5)

يتم اختيار مسامير التغذية من الدرجة C3 لمعالجة القوالب الخمسية المحورية الخاصة بالقوالب البلاستيكية البصرية؛ أما قطع سبائك الألومنيوم العامة باستخدام ماكينات التحكم العددي فتستخدم مسامير كروية مصقولة اقتصادية من الدرجة C5. ولا يمكن لمسمّارات التدحرج (الدرجة C7) تحقيق متطلبات الدقة في ملامح القوالب.

المراحل الآلية الدقيقة المصغّرة H3 3.4 (الدرجة C0 أو C3 المصغّرة)

التفريغ الدقيق، ومحور الإخراج الطبي الصغير يعتمد مسامير كروية أرضية صغيرة القطر من الدرجة C0/C3 (قطر العمود 6/8/10 مم)، مع خطوة منخفضة تبلغ 5 مم لضمان دقة التغذية الدقيقة.

القسم ٢، الجزء ٤: الأخطاء الشائعة عند تحديد مواصفات المسامير الكروية عالية الدقة

1. خلط مسمار الدرجة C7 المدحرج مع مسمار الدرجة C5 الدقيقة: فمسمار الدرجة C7 مناسب فقط للآلات المنخفضة الدقة مثل آلات التعبئة، ولا يمكنه استبدال المسامير الأرضية في تطبيقات صناعة الأجهزة الطبية أو صب العدسات البصرية.
2. المبالغة في تحديد مواصفات الدرجة C0 للأجهزة ذات الدقة العامة: فتكلفة طحن الدرجة C0 تزداد بنسبة ٨٠٪ مقارنةً بالدرجة C3، وهي هدرٌ غير ضروري في التكاليف إذا كانت دقة التكرار ±٢ ميكرومتر تفي بمتطلبات الإنتاج.
3. تجاهل التمدد الحراري في الحركات الطويلة: فكثير من المهندسين يكتفون بالتحقق من التحمل الثابت دون مراعاة الانجراف الحراري الناتج عن التشغيل المستمر، ما يؤدي إلى إنتاج دفعات من القطع غير المطابقة للمواصفات.
4. استخدام تركيب المحامل بنمط «ثابت-حر» لمحاور التثبيت الدقيقة: فالصلابة المنخفضة تُحدث انحرافاً محورياً تحت الأحمال الثقيلة، مما يُضعف ثبات الدقة في التموضع على المدى الطويل.

القسم ٢: الأسئلة المتكررة (للحصول على ظهور في مقتطف جوجل المميز، ولأسئلة طويلة الذيل ذات حركة مرور عالية)

1. ما الفرق بين مسمار الكرة من الدرجة C3 ومسمار الكرة من الدرجة C5؟ خطأ التراكمي في المدى للدرجة C3 يساوي أو يقل عن ٨ ميكرومتر لكل ٣٠٠ ملم، وتكرار الدقة ±١ إلى ٢ ميكرومتر للاستخدامات الطبية وصناعة أشباه الموصلات؛ أما الدرجة C5 فخطأ التراكمي فيها يساوي أو يقل عن ١٨ ميكرومتر لكل ٣٠٠ ملم، وهي اقتصادية التكلفة وتصلح للدقة القياسية في صناعتي الحقن والآلات الرقمية التحكمية (CNC).
2. هل يمكن لمسمار الكرة من الدرجة C5 تحقيق انعدام التخلخل المحوري؟ نعم، ويمكن ذلك باستخدام هيكل تحميل مسبق ذي صامتين (Z1/Z2) لإزالة اللعب المحوري، لكن استقراره على المدى الطويل أضعف من مسمار الكرة المطحون من الدرجة C3.
3. هل تتطلب مسامير الكرة الدقيقة تشحيمًا خاصًّا؟ نعم، فدرجتا C0 وC3 تتطلبان زيت تشحيم تركيبي منخفض الاحتكاك؛ أما زيت الليثيوم العادي فيؤدي إلى زيادة حرارة الاحتكاك وتقليل مدة الحفاظ على الدقة.
4. هل التبريد المجوف ضروري لمسمار الكرة الدقيق من الدرجة C3 المستخدم في محور الحقن؟ إذا كانت ساعات التشغيل المتواصلة تتجاوز ٦ ساعات مع أجزاء دقيقة ذات جدران رقيقة، فإن استخدام مسمار دقيق مزوَّد بتبريد مجوف يُوصى به بشدة للتحكم في الانحراف الحراري.

الخاتمة

تعتمد أداء مسمار الكرة المطحون عالي الدقة على ثلاثة مؤشرات رئيسية: درجة الدقة حسب معيار الآيزو، والحمل المسبق القابل للضبط دون أي ارتداد، والتحكم في الاستقرار الحراري. ويجب على المهندسين اختيار الدرجة C0 للأجهزة البصرية فائقة الدقة المتناهية، والدرجة C3 كمعيار رئيسي للأجهزة الطبية الدقيقة الخاصة بالحقن ولصناعة أشباه الموصلات، والدرجة C5 للمعدات الرقمية التحكمية ذات الدقة المتوسطة ولأنظمة الأتمتة العامة ذات الدقة العالية. ويمكن لمطابقة مكونات دورة الصمّارة، ودعم المحامل، وهيكل التبريد بشكل مناسب أن تُحسِّن إلى أقصى حدٍ اتساق تحديد المواضع بوحدة الميكرون، وتُطيل عمر أنظمة النقل الدقيقة.
