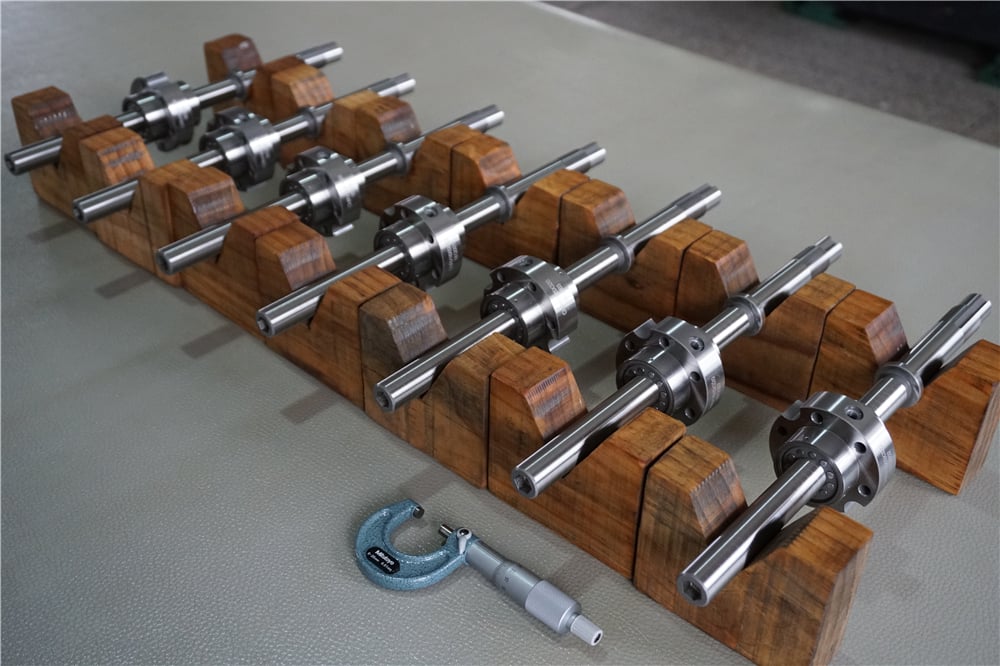

يُعَدُّ المسمار الكروي العمود الفقري الميكانيكي لجميع آلات صب الحقن الكهربائية. فهو يحوّل الحركة الدورانية للمحرك إلى قوة خطية تُستخدم لتثبيت القوالب، وحقن البلاستيك، وإخراج القطع. وعند فشله، يتوقف الإنتاج فجأةً — غالباً دون سابق إنذار، وفي أسوأ الأوقات الممكنة.

لكن فشل المسمار الكروي نادراً ما يكون مفاجئاً. فمعظم حالات الفشل تتطور تدريجياً على مدى ملايين الدورات، وتترك علامات تحذيرية يمكن اكتشافها أثناء العملية. وباستخدام استراتيجية الرصد المناسبة، يستطيع مشغلو القوالب اكتشاف المشكلات مبكراً، وجدولة أعمال الصيانة خلال فترات التوقف المخططة، وتفادي إيقاف التشغيل الطارئ المكلف.

يغطي هذا المقال سبعة أنماط شائعة لفشل المسمار الكروي في تطبيقات صب الحقن، والإشارات التحذيرية المرتبطة بها، وكيفية تنفيذ برنامج صيانة تنبؤية يُحسِّن أقصى وقت تشغيل ممكن.

أسباب فشل المسمار الكروي في بيئات صب الحقن

تُعَد ورش صب الحقن بيئات قاسية للمكونات الدقيقة. ويواجه المسمار الكروي مجموعة من العوامل المؤثرة التي تُسرِّع التآكل:

• الحمل الدوري العالي — تغيُّر اتجاه قوى التثبيت والحقن ملايين المرات سنويًّا
• التلوث — غبار البلاستيك، والكربون الأسود، وضباب ماء التبريد، ومواد الإفلات
• تغير درجة الحرارة — تقلبات درجة الحرارة على أرضية الورشة وكذلك الحرارة الداخلية الناتجة عن الاحتكاك
• السرعة العالية / التسارع — خصوصًا على محور الحقن في آلات التعبئة عالية السرعة
• تحديات التشحيم — تُغسل الشحوم أو تتلوث أو تتحلل حراريًّا

في ظل هذه الظروف، حتى أعلى نوعية المسامير الكرة سوف يرتدي في نهاية المطاف. السؤال ليس iF فهي تفشل، ولكن عندما و ما إذا كنت تتوقع ذلك

وضع الفشل 1: تعب المضمار (التقشير / التخريب)

أكثر أنواع حالات الفشل شيوعاً تمثل ~ 60% من حالات فشل المسمار الكروي

ما الذي يحدث: بعد ملايين دورات الحمل، تصبح السطوح المعدنية للمسمار والعقاقير الشقوق المجهرية تحت السطح. هذه الشقوق تنتشر صعوداً حتى تتفصل قطع معدنية صغيرة التقشر أو حفرة .. بمجرد أن يبدأ، يتسارع الضرر بسرعة حيث تتصرف شظايا الصلب الصلبة مثل الجسيمات الخشرية داخل الجوز.

الأسباب:

• التعب الطبيعي في نهاية الحياة المسموح بها (L10 life)
• الحمل الزائد فوق حد الحمل الديناميكي
• ضعف التشحيم (قلة سمك الفيلم)
• التلوث (تُسبب الجسيمات تركيزات إجهاد)

علامات تحذيرية:

• زيادة الاهتزاز والضجيج
• إحساس خشن أو «حبيبي» عند تحريك الصامولة يدويًّا
• جسيمات معدنية مرئية في الشحم
• فقدان تدريجي للضغط المبدئي / زيادة التراخي

في صب الحقن: الأكثر شيوعًا على محاور التثبيت والحقن التي تحمِل أحمالًا عاليةً عبر ملايين الدورات. وعادةً ما تظهر بعد ٨–١٥ مليون دورة، حسب شدة الحمل وجودة التزييت.

نمط الفشل ٢: فقدان الضغط المبدئي / زيادة التراخي

أكثر أنماط الفشل ظهورًا — وتسبب مشكلات في الجودة قبل الفشل الكامل

ما الذي يحدث: مع اهتراء المسارات، تزداد المسافة بين الكرات والأخاديد. ويقل قوة الضغط المبدئي تدريجيًّا، ثم يظهر تراخٍ يمكن قياسه في النهاية. وتظل المسمار تعمل، لكن دقة التموضع وإعادته تتدهوران.

الأسباب:

• الارتداء الطبيعي (تدريجي ومتوقع)
• عدم كفاية التحميل الأولي
• التحميل الزائد الذي يؤدي إلى تشوه دائم
• التثبيت غير السليم (عدم ضبط التحميل الأولي بشكل صحيح)

علامات تحذيرية:

• ازدياد التباين في وزن الطلقات من طلقة إلى أخرى
• انحراف الأبعاد الجزئية مع مرور الوقت
• صوت «طقطقة» مسموع عند عكس الاتجاه
• وجود لعب محوري قابل للقياس عند الفحص باستخدام مؤشر دوّار

في صب الحقن: غالبًا ما يكون هذا أول مؤشر على اقتراب المسمار من نهاية عمره الافتراضي. وتستمر العديد من الآلات في التشغيل رغم وجود بعض اللعب، لكن التطبيقات الدقيقة (كالتطبيقات الطبية أو البصرية) تصبح مستحيلة. أما في المسامير ذات الصامتين، فيمكن غالبًا استعادة التحميل الأولي عن طريق تعديل الفاصل.

نمط الفشل ٣: تلف نظام إرجاع الكرات

يُخطَأ في تشخيصه غالبًا — وقد يؤدي إلى فشل كارثي مفاجئ

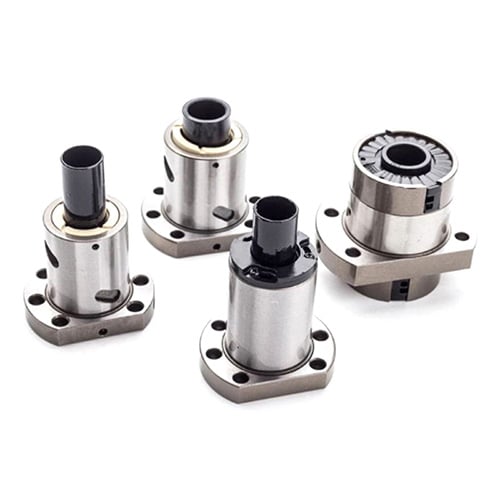

ما الذي يحدث: نظام إرجاع الكرات (المُنحني، الغطاء الطرفي، أو الأنبوب الإرجاعي) الذي يوجِّه الكرات من طرف الصامولة إلى الطرف الآخر يتضرَّر أو يخرج عن محاذاته. وقد تتعلَّق الكرات أو تقفز أو حتى تخرج من الصامولة.

الأسباب:

• تلف ناتج عن صدمة أثناء التركيب أو التعامل
• سوء المحاذاة ما يؤدي إلى اصطدام الكرات بمدخل الإرجاع بزاوية خاطئة
• تشقُّقٌ ناتج عن الإجهاد التعبوي في الأنبوب الإرجاعي بسبب الاهتزاز
• فكٌّ أو تركيبٌ غير صحيح يسمح للكرات بالسقوط خارجها

علامات تحذيرية:

• انحشار متقطِّع أو «الالتصاق» أثناء الحركة
• أصوات نقر أو طقطقة عند مواضع محددة
• زيادة مفاجئة في عزم القيادة
• وجود كرات على الأرض أو داخل الجهاز (حالة شديدة)

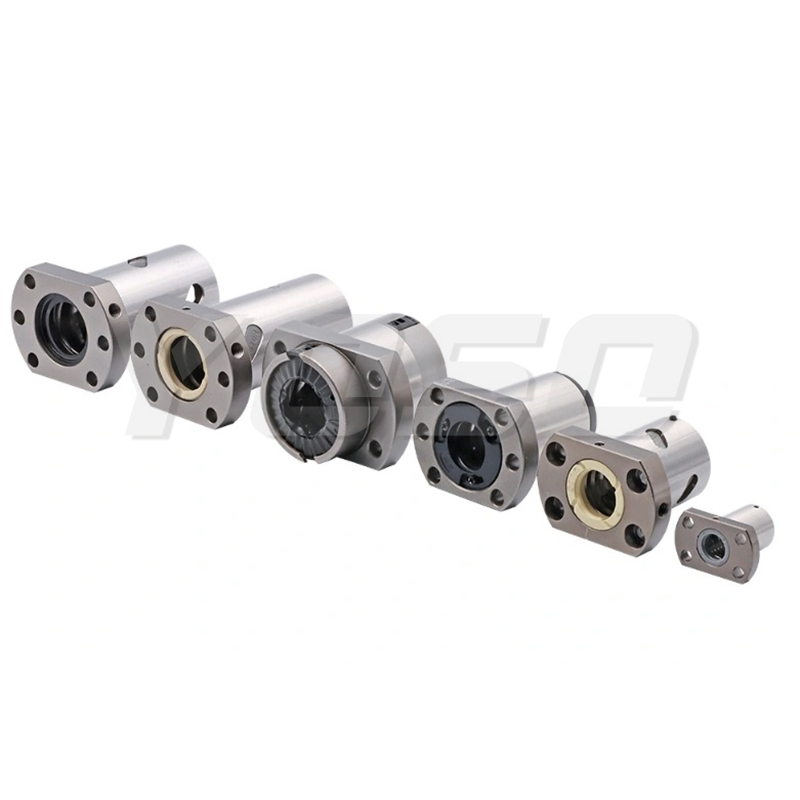

في صب الحقن: أكثر شيوعًا في البراغي ذات الدورة الخارجية (مثل سلسلة SFU/DFU) حيث تكون أنابيب الإرجاع مكشوفة وعرضة للتلف. ويمكن أن يحدث فجأة أثناء دورات الحقن عالية السرعة، ما قد يؤدي إلى توقف الجهاز المفاجئ.

نمط الفشل الرابع: التآكل الكروي / التشوه الدائم

يحدث تحت حمل ثابت زائد أو صدمة شديدة

ما الذي يحدث: عندما يتجاوز الحمل المحوري تصنيف الحمل الثابت الحد الأقصى للحمل الثابت للبرغي، فإن الكرات تشوه سطح المسار بشكل دائم، مُشكِّلة تجويفات (علامات برينيل). وتؤدي هذه التجويفات إلى اهتزاز وضجيج وارتداء متسارع كل مرة تمرّ فيها كرة فوق إحداها.

الأسباب:

• حمل زائد شديد (مثل توقف القالب المفاجئ، أو عطل هيدروليكي في الآلات الهجينة)
• تحميل صدمي أثناء إيقاف الطوارئ
• تلف أثناء الشحن (سقوط البرغي أو اصطدامه أثناء النقل)
• تجاوز الحد الأقصى للحمل الثابت أثناء التثبيت الثابت

علامات تحذيرية:

• اهتزاز ذو تردد منتظم متكرر (يتوافق مع مرور الكرات فوق التجويفات)
• زيادة في الضوضاء الناتجة عن مواضع محددة على طول المسمار
• زيادة قابلة للقياس في عزم القيادة
• تظهر انطباعات مرئية عند فحص المسمار

في صب الحقن: قد يحدث بعد اصطدام القالب أو انسداد شديد. وإذا تعرض الجهاز لتأثير كبير، فيجب فحص مسامير الكرات حتى لو بدت تعمل بشكل طبيعي. ويعتبر تلف البرينيل دائمًا وسيُسرّع من فشل التعب

نمط الفشل ٥: تلف ناتج عن التلوث

قاتل صامت — يدمّر الدقة تدريجيًّا دون أعراض واضحة

ما الذي يحدث: تدخل جسيمات غريبة (غبار بلاستيكي، شرائح معدنية، ماء، مواد كيميائية) إلى الصامولة وتتراكب بين الكرات والمسارات. وتعمل هذه الجسيمات كمواد كاشطة تآكل الأسطح المصقولة بدقة. كما قد تسد نظام التشحيم، ما يسرّع التآكل أكثر

الأسباب:

• أختام مسح تالفة أو مفقودة
• إغلاق غير كافٍ للجهاز أو حماية غير كافية
• تسرب المبرّد أو الماء
• غبار بلاستيكي ناتج عن عمليات التشغيل الآلي أو إزالة الحواف الزائدة القريبة
• استخدام شحوم ملوثة أثناء إعادة التزييت

علامات تحذيرية:

• زيادة تدريجية في الاحتكاك / عزم الدوران المطلوب للقيادة
• ظهور الشحم متسخًّا أو خشن الملمس أو باهت اللون عند أخذ العينة
• معدل التآكل المتسارع (فقدان التحميل المبدئي أسرع مما هو متوقع)
• حدوث حفر سطحي / خدوش على عمود المسمار المرئي

في صب الحقن: شائع جدًّا. فغبار البلاستيك موجود في كل مكان في ورش صب الحقن، والعديد من الماكينات لا تمتلك إغلاقات كافية على صامولات المسمارات الكروية. وهذا السبب الأول لفشل المسمارات قبل بلوغ عمرها الافتراضي L10.

نمط الفشل رقم ٦: فشل التزييت

أنماط الفشل التي يمكن منعها بسهولة أكبر

ما الذي يحدث: في غياب التزييت المناسب، يحدث تماس مباشر بين الكرات وأسطح المسارات المعدنية. ويؤدي ذلك إلى ارتفاع كبير في الاحتكاك، ما يولّد حرارة ويزيد من معدل التآكل. وفي الحالات الشديدة، قد يعلق المسمار تمامًا.

الأسباب:

• نفاذ كامل للشحم أو نقصه الشديد
• نوع شحم غير مناسب (غير متوافق مع السرعة أو الحمل أو درجة الحرارة)
• غسل الشحم بالماء أو سائل التبريد
• تدهور الشحم بسبب ارتفاع درجة الحرارة
• عطل في نظام التشحيم الآلي (انسداد في الخط أو فراغ خزان التخزين)

علامات تحذيرية:

• ارتفاع مفاجئ في درجة حرارة التشغيل
• ضجيج حاد يشبه الصفير أو الهمس العالي النبرة
• زيادة حادة في عزم القيادة
• ظهور الشحم جافًّا أو متكتلًا أو محروقًا
• تغيُّر لون عمود المسمار إلى الأزرق نتيجة ارتفاع الحرارة

في صب الحقن: شائعة بشكل مفاجئ رغم إمكانية منعها تمامًا. تفشل أنظمة التزييت الآلية، أو يغفل فرق الصيانة فترات التزييت المحددة، أو يُستخدم نوع خاطئ من الشحم أثناء الخدمة. ويمكن أن يؤدي فشل التزييت إلى تدمير المسمار في جزء بسيط من عمره الطبيعي.

نمط الفشل ٧: انحناء/انثنيان العمود

فشل كارثي — ويستلزم عادةً الاستبدال الكامل

ما الذي يحدث: ينحني عمود المسمار أو ينثني تحت تأثير الحمولة الضاغطة. وقد يحدث هذا فجأةً أثناء تحميل زائد، أو تدريجيًّا نتيجة دورات تحميل مرتفعة متكررة مقترنة بدعم غير كافٍ.

الأسباب:

• تحميل زائد شديد يتجاوز القدرة الضاغطة
• عدم انتظام المحاذاة ما يؤدي إلى تحميل جانبي على المسمار
• ضعف الدعم الطرفي (مثل تركيب ثابت-حرّ لمسمار طويل ومرهق)
• اهتزاز السرعة الحرجة ما يتسبب في الدوران الحلزوني والانحناء
• تلف ناتج عن صدمة (مثل سقوط جسم ما على المسمار)

علامات تحذيرية:

• ظهور عدم انتظام مرئي عند دوران المسمار
• الارتباط أو النقاط الضيقة في مواضع معينة
• الاهتزاز الذي يزداد مع السرعة
• تآكل الصامولة بشكل غير متساوٍ (يظهر التآكل أكثر على جانب واحد)

في صب الحقن: يحدث غالبًا في محاور التثبيت ذات السفر الطويل في الآلات الكبيرة، خاصةً إذا كان المسمار أصغر من الحجم المطلوب أو إذا كانت ترتيبات الدعم غير كافية. لا يمكن إصلاح المسمار المنحني — ويجب استبدال التجميع بالكامل.

استراتيجية الصيانة التنبؤية

يتمثل هدف الصيانة التنبؤية في اكتشاف الأعطال مبكرًا بما يكفي لتخطيط الاستبدال خلال فترات التوقف المجدولة، بدلًا من التصرف عند حدوث عطل طارئ.

المستوى ١: الرصد الأساسي (منخفض التكلفة، عالي القيمة)

الفحص البصري الشهري:

• التحقق من وجود تآكل مرئي أو تلوث أو تلف في مداخن المسمار المكشوفة
• فحص أغطية المسح للبحث عن تلف أو تسرب
• ابحث عن تغير لون الزيت أو وجود شوائب

أخذ عينة من الزيت:

• استخرج عينة صغيرة من الزيت من الصامولة
• افحص اللون والقوام ووجود جسيمات معدنية
• قارنها بعينة الزيت الجديدة كمرجع أساسي

قياس التراخي:

• استخدم مؤشر القراءة الدوراني لقياس الحركة المحورية عند عدة مواضع
• تابع التغير مع الزمن — ومعدل الزيادة يُنبئ بالعمر المتبقي

المستوى ٢: المراقبة المتوسطة

تحليل الاهتزاز:

• ثبّت أجهزة قياس التسارع على غلاف الصامولة
• راقب سعة الاهتزاز وطيف التردد
• يزداد الاهتزاز عند تردد مرور الكرات ما يدل على تآكل في الحلقة الخارجية أو الداخلية
• يمكن اكتشاف التشقق بعد شهرين إلى ستة أشهر قبل أن يؤدي إلى العطل

مراقبة درجة الحرارة:

• ثبّت مقاييس الحرارة أو أجهزة الاستشعار بالأشعة تحت الحمراء على غلاف الصامولة ودواعم المحمل
• الارتفاع المفاجئ في درجة الحرارة يشير إلى مشكلة في التزييت أو زيادة في الاحتكاك
• يُعد إنشاء خط أساسي وتحليل الاتجاه أمرًا جوهريًّا — فالقيم المطلقة أقل أهميةً من التغيرات

مراقبة العزم:

• سجّل بيانات عزم محرك السيرفو أثناء التشغيل الطبيعي
• الزيادة التدريجية تشير إلى التآكل أو التلوث
• القفزة المفاجئة تشير إلى فشل في التزييت أو الانسداد

المستوى ٣: الرصد المتقدم (للآلات عالية الدقة)

معايرة الليزر:

• قياس دقيق دوري بدقة التموضع والتكرار باستخدام مقياس التداخل الليزري
• يكشف التدهور التدريجي في دقة التوجيه الناتج عن التآكل
• أدق طريقة، لكنها تتطلب إيقاف تشغيل الآلة

مراقبة الانبعاثات الصوتية:

• تحسّس أجهزة الاستشعار فائقة الحساسية للأصوات عالية التردد الناتجة عن تشكل الشقوق المجهرية
• يمكنها اكتشاف أضرار الإرهاق في أبكر مرحلة ممكنة
• مرتفعة التكلفة، وتبرر استخدامها فقط في الآلات الإنتاجية الحرجة

نموذج جدول الصيانة التنبؤية

جدول

التردد	نشاط	الطريقة
أسبوعياً	الفحص البصري	ابحث عن التلوث وتلف الحشوات وتسرب الشحم
شهرياً	فحص الارتداد	مؤشر القراءة الدوراني عند ٣–٥ مواضع على طول مسار الحركة
شهرياً	فحص الشحوم	أخذ عينة من الشحوم وفحص حالتها
ربع سنوي	مسح الاهتزازات	قياس التسارع عند غلاف الصامولة
ربع سنوي	القيمة المرجعية لدرجة الحرارة	تسجيل درجة حرارة التشغيل عند حالة الاستقرار
نصف سنوي	فحص الدقة الكامل	معايرة الليزر (للآلات الحرجة فقط)
سنويًا	فحص كامل	فكّ الصامولة، وافحص الكرات والمسارات

متى يتم استبدال بدلاً من الإصلاح

ليست جميع مشاكل مسمار الكرة تتطلب استبدالًا كاملاً. إليك إطار اتخاذ القرار:

يمكن ضبطها أو إصلاحها:

• فقدان التحميل المسبق في مسامير الصواميل المزدوجة → عدِّل الفاصل
• تلوث طفيف → نظّف وأعد تزييت المسمار
• عطل في نظام التزييت → أصلح نظام التزييت، وأعد تزييت المسمار
• تلف في الأختام الواقية → استبدل الأختام

يتطلب استبدال الصامولة:

• تقشُّر أو تآكل في مسار الصامولة فقط
• تلف في نظام إعادة الكرات
• محور المسمار لا يزال ضمن الحدود المسموح بها

يتطلب استبدال التجميع بالكامل:

• محور المسمار مهترئ أو مخدوش أو منحني
• كلاً من الصامولة والمحور يظهران تآكلًا كبيرًا
• خطأ التقدم يتجاوز المواصفات المحددة
• تلف نوع برينيل على مسارات التدوير في المحور

تحليل الجدوى الاقتصادية للصيانة التنبؤية

لآلة حقن كهربائية بالكامل سعة ٢٠٠ طن، تعمل على إنتاج القطع:

• عطل طارئ في مسمار الكرة : ٨٬٠٠٠–١٥٬٠٠٠ دولار أمريكي خسارة في الإنتاج + شحن عاجل + عمل إضافي
• الاستبدال المخطط له أثناء فترات التوقف المجدولة : ١٥٠٠–٣٠٠٠ دولار أمريكي في قطع الغيار + العمالة الاعتيادية
• تكلفة المراقبة التنبؤية : حوالي ٥٠٠ دولار أمريكي سنويًّا في أجهزة الاستشعار والعمالة

عائد الاستثمار واضح: اكتشاف عطل غير متوقع واحد كل سنة يغطي تكلفة البرنامج بأكمله عدة مرات.

الخاتمة

عادةً ما يكون فشل برغي الكرة في صب الحقن تدريجيًّا وقابلًا للتنبؤ. وأكثر سبع طرق فشل شيوعًا — إجهاد مسار الدوران، فقدان التحميل المسبق، تلف نظام إعادة الكرات، التشوه الحلقي (برينلينغ)، التلوث، فشل التزييت، وانحناء العمود — تُظهر جميعها إشارات تحذيرية يمكن اكتشافها قبل أن تتسبب في عطل كارثي.

لا يتطلب تنفيذ برنامج الصيانة التنبؤية أجهزة استشعار باهظة الثمن أو أنظمة معقدة. بل حتى المراقبة الأساسية — مثل فحوصات التأخُّر المنتظمة، وتفقُّد الشحوم، وتحليل اتجاه الاهتزاز — يمكن أن تكشف معظم المشكلات في وقت مبكر بما يكفي لتخطيط أعمال الصيانة.

للمُشكِّلين الذين يستخدمون آلات كهربائية بالكامل، تُعَدُّ مسمار التوجيه الكروي المكوِّن الميكانيكي الأهم على الإطلاق. ويعني التعامل معه من خلال الرقابة الاستباقية بدلًا من الإصلاح الاستباقي ارتفاعَ مؤشِّر فعالية المعدات التشغيلية (OEE)، وانخفاض تكاليف الصيانة، وتحسُّن اتساق جودة القطع.
