عند تحديد مواصفات المسمار الكروي لآلات الحقن البلاستيكي الكهربائية بالكامل، فإن أحد أكثر القرارات تأثيراً هو أيضاً أحد أكثرها إهمالاً بشكل متكرر: رقم برغي التوجيه الخطوة — أي المسافة التي يتحركها الصامولة في دورة واحدة كاملة للمسمار — تحدد بشكل مباشر العلاقة بين سرعة المحرك والسرعة الخطية وقوة الدفع.

إذا اخترت خطوة صغيرة جدًّا، فلن تتمكن الآلة من بلوغ سرعات الحقن المطلوبة. أما إذا اخترت خطوة كبيرة جدًّا، فستفقد قوة الدفع ودقة التموضع. ولتحقيق الأداء الأمثل، يجب اختيار الخطوة المناسبة بدقة؛ أما الخطأ في الاختيار فيؤدي إلى انخفاض السرعة أو القوة أو الدقة.

يشرح هذا الدليل مفهوم خطوة المسمار الكروي، والمقايضات المرتبطة بها، وكيفية تحديد الخطوة المثلى لكل محور في آلة حقن الصب.

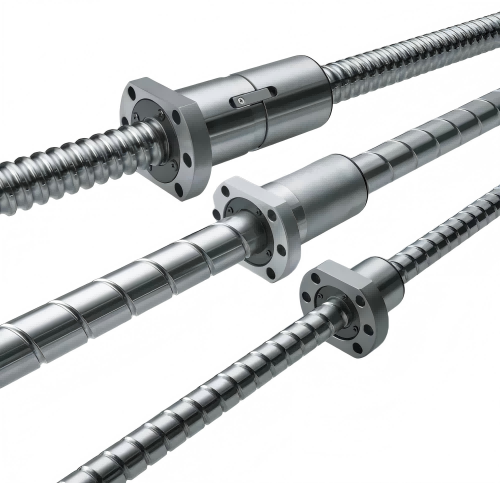

ما هي خطوة المسمار الكروي؟

ال الرصاص هي المسافة الخطية التي يتحركها الصامولة عند إتمام عمود المسمار دورة كاملة بزاوية ٣٦٠°. وتُقاس بالملليمتر لكل دورة (مم/دورة).

تشمل أحجام الخطوات الشائعة في تطبيقات حقن الصب ما يلي:

• الخطوات الدقيقة : ٥ مم، ٦ مم، ٨ مم، ١٠ مم/دورة
• الخطوات المتوسطة : ١٦ مم، ٢٠ مم، ٢٥ مم/دورة
• الخطوات العالية : ٣٢ مم، ٤٠ مم، ٥٠ مم/دورة
• الخطوات فائقة الارتفاع : ٦٣ مم، ٨٠ مم، ١٠٠ مم/دورة

مهم: الخطوة ≠ المدى المدى هو المسافة بين قمم الخيوط المتتالية. وفي البراغي ذات البدء الواحد، تساوي الخطوة المدى. أما في البراغي متعددة البدء (ذات البدء الثنائي أو الرباعي إلخ)، فإن الخطوة = المدى × عدد بدايات الخيط. وغالبًا ما تكون براغي الكرات عالية الخطوة ذات تصميم متعدد البدء للحفاظ على الحجم المناسب للكريات وقدرتها على التحميل.

المفاضلة الأساسية: السرعة مقابل القوة الدافعة

تُحدِّد خطوة برغي الكرات علاقة عكسية بين السرعة الخطية والقوة الدافعة، وتخضع هذه العلاقة لمبادئ ميكانيكية أساسية:

السرعة الخطية = سرعة دوران البرغي × الخطوة

• مضاعفة الخطوة تُضاعف السرعة الخطية عند نفس السرعة الدورانية
• مثال: ١٥٠٠ دورة/دقيقة × خطوة ١٠ مم = ١٥ متر/دقيقة؛ ١٥٠٠ دورة/دقيقة × خطوة ٢٠ مم = ٣٠ متر/دقيقة

قوة الدفع = العزم × ٢π ÷ المدى × الكفاءة

• مضاعفة المدى تُقلّص قوة الدفع إلى النصف عند نفس العزم
• مثال: عزم ١٠ نيوتن.متر × ٢π ÷ ٠٫٠١ متر × كفاءة ٩٠٪ = ≈ ٥٦٥٠ نيوتن؛ وبمدى ٢٠ ملم يصبح ≈ ٢٨٢٥ نيوتن

هذه هي المفاضلة الأساسية:

• مدى دقيق → قوة دفع عالية، سرعة منخفضة، ودقة عالية في التموضع
• مدى عالٍ → قوة دفع منخفضة، سرعة عالية، ودقة أقل في التموضع

يتمثل دور مهندس التصميم في تحديد المدى الذي يحقّق متطلبات السرعة ومتطلبات قوة الدفع معًا، وذلك بالاعتماد على العزم المتاح للمحرك.

اختيار المدى حسب محور صب الحقن

كل محور في آلة حقن التشكيل له متطلبات مختلفة من حيث السرعة والقوة، لذا يحتاج كل منها إلى استراتيجية قيادة مختلفة.

١. محور التثبيت

مُوصى به: قيادة دقيقة إلى متوسطة (١٠–٢٠ مم/دورة)

يتطلب محور التثبيت أقصى قوة دفع وسرعة معتدلة. وقد تتراوح قوة إغلاق القالب بين ٥٠ كيلو نيوتن في الآلات الصغيرة وأكثر من ٥٠٠٠ كيلو نيوتن في الآلات الكبيرة الحجم.

لماذا القيادة الدقيقة إلى المتوسطة؟

• توفر ميزة ميكانيكية عالية قوة تثبيت هائلة من عزم دوران معقول للمحرك
• السرعة مقبولة — حركات التثبيت عملية بطيئة نسبيًّا
• الدقة العالية تسمح بتحديد دقيق لموضع حماية القالب (إغلاق منخفض الضغط)

أمثلة نموذجية:

• آلة صغيرة (٥٠–١٠٠ طن): قيادة ١٦ مم، مسمار قطره ٤٠ مم
• آلة متوسطة (٢٠٠–٣٥٠ طن): قيادة ٢٠ مم، مسمار قطره ٥٠–٦٣ مم
• آلة كبيرة (٥٠٠ طن فأكثر): مسافة دوران تتراوح بين ١٦ و٢٠ مم، ومسمار قطره من ٨٠ إلى ١٠٠ مم (غالبًا ما يكون التصميم ثنائي المسمار)

العنصر الرئيسي: تستخدم محورات التثبيت عادةً أكبر مقاس للمسامير مع أصغر مسافة دوران نسبيًّا بالنسبة لقطر العمود، وذلك لتحقيق أقصى قدر ممكن من قوة الدفع.

٢. محور الحقن

موصى به: مسافة دوران متوسطة إلى عالية (٢٠–٤٠ مم/دورة)

يحتاج محور الحقن إلى السرعة العالية (لملء الأجزاء ذات الجدران الرقيقة بسرعة) والقوة الكبيرة في الوقت نفسه (لعملية التعبئة والضغط المستمر). ويُعَدُّ هذا المحور أكثر المحاور تحديًا عند اختيار مسافة الدوران، لأنه يتطلب تحقيق توازن بين طرفي طيف السرعة والقوة.

لماذا تُفضَّل مسافات الدوران المتوسطة إلى العالية:

• يجب أن تصل سرعة الحقن إلى ١٠٠–٣٠٠ مم/ثانية للتطبيقات التي تتضمَّن أجزاء ذات جدران رقيقة أو تغليف المنتجات
• ويجب أيضًا توليد قوة حقن تتراوح بين ٥٠ و٢٠٠ كيلو نيوتن أثناء مرحلة التعبئة
• توفر مسافات الدوران المتوسطة أفضل توازن بين هذين الشرطين

أمثلة نموذجية:

• أغراض عامة (١٠٠–٢٠٠ طن): مسافة دوران تتراوح بين ٢٠ و٢٥ مم، ومسمار قطره من ٤٠ إلى ٥٠ مم
• التغليف عالي السرعة: مسافة التقدم ٣٢–٤٠ مم، قطر المسمار Ø٥٠–٦٣ مم
• عالي الدقة / بصري: مسافة التقدم ١٦–٢٠ مم، قطر المسمار Ø٣٢–٤٠ مم (يُركّز على الدقة بدلًا من السرعة)

العنصر الرئيسي: في الحقن عالي السرعة، تكون مسافة التقدم غالبًا العامل المحدِّد لأقصى سرعة حقن. فإذا تجاوزت السرعة المطلوبة ما يمكن أن توفره مسافة التقدم القياسية عند أقصى دوران للمحرك بالدقيقة، فيجب استخدام مسمار ذي مسافة تقدُّم أكبر — لكن ذلك فقط إذا كان لدى المحرك عزم كافٍ للحفاظ على قوة الحقن عند تلك المسافة.

٣. محور القاذف

موصى به: مسافة تقدُّم متوسطة (١٠–٢٠ مم/دورة)

يتطلب الإخراج سرعة معتدلة وقوة نسبية منخفضة مقارنةً بالقَبْض أو الحقن.

لماذا مسافة التقدم المتوسطة؟

• تكون قوى الإخراج عادةً بين ٥٪ و٢٠٪ من قوة القَبْض
• السرعة مهمة لتقليل زمن الدورة، لكنها ليست بالأهمية نفسها التي لسرعة الحقن
• دقة كافية لتحديد موقع دبابيس الإخراج بدقة

أمثلة نموذجية:

• الماكينة الصغيرة: مسافة تقدُّم ١٠ مم، قطر المسمار Ø٢٠–٢٥ مم
• الآلة المتوسطة: مدى 16 مم، مسمار قطره 32–40 مم
• الآلة الكبيرة: مدى 20 مم، مسمار قطره 40–50 مم

٤. حركة وحدة الحقن / لمس الفوهة

مُوصى به: مدى متوسط إلى عالي (20–32 مم/دورة)

لمسة الفوهة محور منخفض القوة وسرعة متوسطة. تعمل المديات الأعلى جيدًا هنا لأن متطلبات القوة ضئيلة.

لماذا المدى الأعلى:

• متطلبات قوة منخفضة تعني أن الميزة الميكانيكية ليست حرجة
• الحركة الأسرع تقلل من زمن الدورة
• الدقة الأقل مقبولة لاتصال الفوهة

كيفية حساب المدى الصحيح

تتضمن عملية اختيار المدى التحقق من متطلبات السرعة والقوة مقابل المحرك المتاح.

الخطوة ١: تحديد السرعة الخطية المطلوبة احسب أقصى سرعة خطية يجب أن تصل إليها المحور:

• محور الحقن: سرعة الحقن (ملم/ثانية) × ٦٠ = ملم/دقيقة
• محور التثبيت: سرعة إغلاق القالب (ملم/ثانية) × ٦٠ = ملم/دقيقة

الخطوة ٢: احسب عدد دورات المسمار المطلوب في الدقيقة (RPM) عدد الدورات في الدقيقة (RPM) = السرعة الخطية المطلوبة (ملم/دقيقة) ÷ المدى (ملم/دورة)

تأكد من أن عدد الدورات في الدقيقة هذا ضمن النطاق المُصنَّف للمحرك وضمن السرعة الحرجة للمسمار ومعدل التقييم DN.

الخطوة ٣: احسب عزم الدوران المطلوب للمحرك عزم الدوران (نيوتن·متر) = قوة الدفع (نيوتن) × المدى (متر/دورة) ÷ (٢π × الكفاءة)

حيث تكون الكفاءة عادةً بين ٠,٨٥ و٠,٩٥ للمسامير الكروية.

تَأكَّد مِن أنَّ هذِه العَزْمَةَ تقعُ في نطاقِ التصنيفاتِ المستمرَّةِ والقُصوَى لعَزْمِ المحرِّك.

الخطوة ٤: التحقُّق مِن دِقَّة التموضع أدنى حركةٍ تدريجيَّة = المَسافَةُ المُستَقِيمَة ÷ (دِقَّة مُشفِّك المحرِّك × نسبة التروس)

تأكَّد مِن أنَّ هذه الدِّقَّة أدقُّ مِن دِقَّة التموضعِ المطلوبةِ للتطبيق.

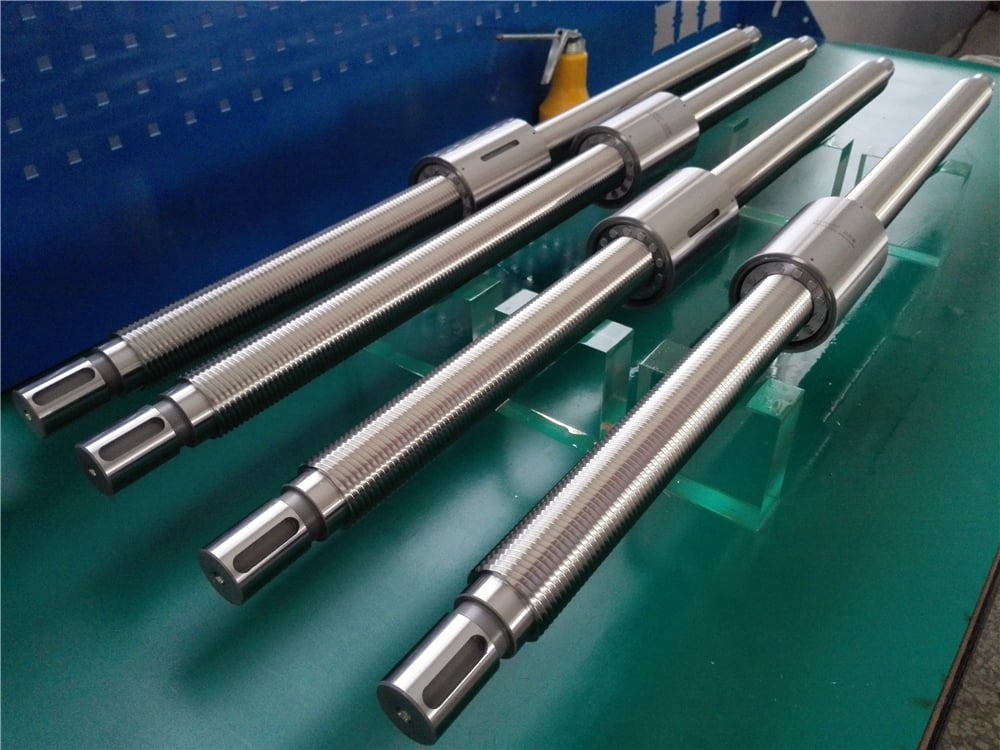

البراغي متعدِّدة البدايات: مسافة مستقيمة كبيرة دون التفريط في سعة التحميل

من الشائعِ جدًّا الاعتقادُ الخاطئُ بأنَّ البراغي ذَات المسافةِ المستقيمةِ الكبيرةِ تمتلكُ سعةَ تحميلٍ أقلَّ. وهذا ليس بالضرورة صحيحًا، وذلك بفضل تصميم البرغي متعدد البدايات .

مقارنة بين البرغي ذي البداية الواحدة والبرغي متعدد البدايات:

• ذو البداية الواحدة : خيطٌ واحدٌ متواصلٌ. المسافةُ المستقيمة = البُعد بين الخيوط.
• بدء مزدوج : خيطان متوازيان. المدى = ضعف الخطوة.
• بدء رباعي : أربعة خيوط متوازية. المدى = أربعة أضعاف الخطوة.

تتيح البراغي ذات البدء المتعدد تحقيق مدى عالٍ مع الحفاظ على خطوة معقولة (المسافة بين الخيوط المجاورة). وهذا يعني:

• يبقى حجم الكرات كما هو → يبقى قدرة التحميل كما هو
• يبقى حجم الصامولة كما هو → تظل إمكانية الاستبدال مضمونة
• يتغير المدى فقط → تزداد القدرة على السرعة

على سبيل المثال، يتوفر برغي بقطر ٤٠ مم في الأنواع التالية:

• ٤٠-٥ (بدء وحيد، مدى ٥ مم) — دفع عالٍ، سرعة منخفضة
• ٤٠-١٠ (بدءٌ مزدوج، خطوة ١٠ مم) — دفع متوسّط، سرعة متوسّطة
• ٤٠-٢٠ (بدءٌ رباعي، خطوة ٢٠ مم) — دفع أقل، سرعة عالية

جميعها تستخدم نفس حجم الكرات ولها تصنيفات حمل ديناميكي متشابهة، لكن النسخة ذات الخطوة ٢٠ مم تحقّق سرعة خطية أربعة أضعاف عند نفس السرعة الدورانية (د.د.ل.)

قيمة دي إن: القيد الخفي

عند اختيار الخطوة للتطبيقات عالية السرعة، يجب أيضًا التحقق من قيمة دي إن — وهي حاصل ضرب قطر المسمار (د، بالملليمتر) في السرعة الدورانية (ن، باللفات في الدقيقة). وتعتبر قيمة دي إن مقياسًا لسرعة حركة الكرات داخل الصامولة، ولها حدٌّ أقصى يحدّده تصميم المسمار ونوع التشحيم.

قيمة دي إن: القيد الخفي

عند اختيار الخطوة للتطبيقات عالية السرعة، يجب أيضًا التحقق من قيمة دي إن — وهي حاصل ضرب قطر المسمار (د، بالملليمتر) في السرعة الدورانية (ن، باللفات في الدقيقة). وتعتبر قيمة دي إن مقياسًا لسرعة حركة الكرات داخل الصامولة، ولها حدٌّ أقصى يحدّده تصميم المسمار ونوع التشحيم.

الحدود النموذجية لقيمة دي إن:

• المسامير المصنوعة بدقة قياسية ومصقولة: ~٧٠٬٠٠٠–١٠٠٬٠٠٠ دي إن
• المسامير المُحسَّنة خصيصًا للسرعات العالية: ~١٢٠٬٠٠٠–١٦٠٬٠٠٠ دي إن
• تصاميم خاصة فائقة السرعة: تصل إلى ٢٢٠٠٠٠ دن

لماذا يهم هذا في اختيار المسمار المتدرج: إذا كنت بحاجة إلى سرعة خطية قدرها ٣٠ مترًا/دقيقة مع مسمار متدرج قطره ١٠ مم، فإن السرعة الدورانية المطلوبة هي ٣٠٠٠ دورة/دقيقة. ولمسامير قطرها ٤٠ مم، تكون قيمة دن = ٤٠ × ٣٠٠٠ = ١٢٠٠٠٠ — وهي قد تتجاوز التصنيف الأقصى للمسمار.

وباستخدام مسمار متدرج قطره ٢٠ مم، تحتاج فقط إلى ١٥٠٠ دورة/دقيقة لتحقيق نفس السرعة الخطية البالغة ٣٠ مترًا/دقيقة. وبالتالي تكون قيمة دن = ٤٠ × ١٥٠٠ = ٦٠٠٠٠ — أي ضمن الحدود المسموح بها تمامًا.

الملاحظة الرئيسية: تُدار المسامير ذات القطر المتدرج الأعلى بسرعات دورانية أقل لنفس السرعة الخطية، ما يقلل من قيمة دن ويطيل عمر الخدمة. وهذا سبب رئيسي يدفع إلى تفضيل المسامير عالية القطر المتدرج في تطبيقات الحقن عالي السرعة.

أخطاء شائعة في اختيار القطر المتدرج

الخطأ الأول: اختيار القطر المتدرج استنادًا إلى السرعة فقط يختار العديد من المهندسين القطر المتدرج لتحقيق السرعة المستهدفة، لكنهم ينسون التحقق من قوة الدفع. والنتيجة هي آلة تتحرك بسرعة، لكنها لا تستطيع توليد ضغط حقن كافٍ أو قوة تثبيت كافية. ويجب دائمًا التحقق من كلٍّ من السرعة والقوة.

الخطأ الثاني: زيادة القطر المتدرج أكثر مما هو مطلوب «تحسبًا لأي طارئ» إن استخدام قطر متدرج أكبر من اللازم يعني:

• مزايا ميكانيكية أقل → محرك أكبر وأغلى ثمناً مطلوب
• دقة تحديد الموضع أدنى → قد لا تلبي متطلبات الدقة
• عزم قصور ذاتي أعلى يُنقل إلى المحرك → صعوبات في ضبط الأداء

الخطأ الثالث: إهمال السرعة الحرجة البراغي الطويلة ذات الخطوات العالية قد تعمل فوق السرعة الحرجة عند أقصى سرعة دورانية، ما يؤدي إلى اهتزاز خطر. ويجب دائمًا حساب السرعة الحرجة استنادًا إلى القطر والطول وترتيب التثبيت المختارَين.

الخطأ الرابع: نسيان التسارع تحوّل محاور صب الحقن بسرعة وتتباطأ بسرعة. والعزم المطلوب للتسارع يضاف إلى العزم المطلوب لقوة الدفع. فإذا كانت الخطوة دقيقة جدًّا، فقد لا يوفّر المحرك عزماً كافياً للتسارع السريع، حتى لو كانت قوة الحالة المستقرة مناسبة.

جدول مرجعي سريع لاختيار الخطوة

جدول

محور	المدى النموذجي للخطوة	نطاق قطر المسمار	أولوية
المشابك	١٠–٢٠ مم/دورة	قطر ٤٠–١٠٠ مم	قوة الدفع > السرعة
حقن (عام)	٢٠–٢٥ مم/دورة	قطر ٣٢–٥٠ مم	توازن بين السرعة والقوة
حقن (عالي السرعة)	٣٢–٤٠ مم/دورة	قطر ٤٠–٦٣ مم	السرعة > القوة
الحقن (الدقة)	١٦–٢٠ مم/دورة	قطر ٣٢–٤٠ مم	الدقة > السرعة
مُخراج	١٠–٢٠ مم/دورة	قطر ٢٠–٥٠ مم	متوازن
لمس الفوهة	٢٠–٣٢ مم/دورة	قطر ٢٠–٣٢ مم	السرعة > القوة

الخاتمة

مسافة التقدم في المسمار الكروي عامل أساسي يُشكِّل أداء كل محور في آلة حقن كهربائية بالكامل. وهو العامل الذي يوازن بين السرعة والقوة — ويُعد إيجاد التوازن الأمثل أمرًا جوهريًّا.

النقاط الرئيسية:

• محاور الإطباق : مسافات تقدم صغيرة للحصول على أقصى دفع
• محاور الحقن : مسافات تقدم متوسطة لتحقيق توازن بين السرعة والقوة؛ ومسافات تقدم كبيرة للآلات المصممة للأجزاء رقيقة الجدران أو العالية السرعة
• محاور القاذف : قيادات متوسطة للسرعة والقوة المعتدلة
• تصميم متعدد البدء يحقّق قيادة عالية دون التضحية بسعة التحميل
• قيمة دي إن غالبًا ما يفضّل قيادات أعلى للتطبيقات عالية السرعة (عدد دورات في الدقيقة الأقل = رقم دي إن الأدنى)

وبالتناسق الدقيق بين القيادة ومتطلبات كل محور الخاصة بالسرعة والقوة والدقة، يمكن لمهندسي تصنيع الآلات وهندسة الترقية تحسين الأداء وتقليل حجم المحرك وتكلفته وزيادة عمر مجموعة المسمار الكروي التشغيلي إلى أقصى حد.
