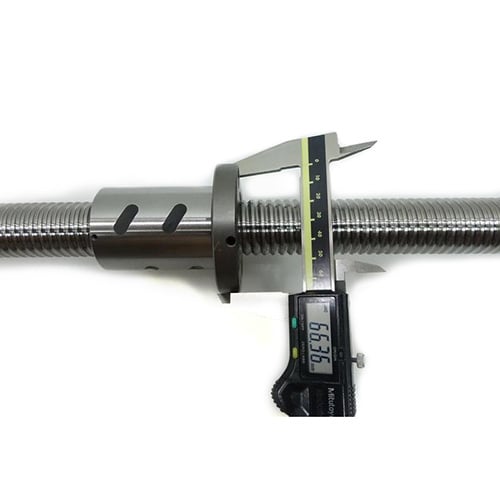

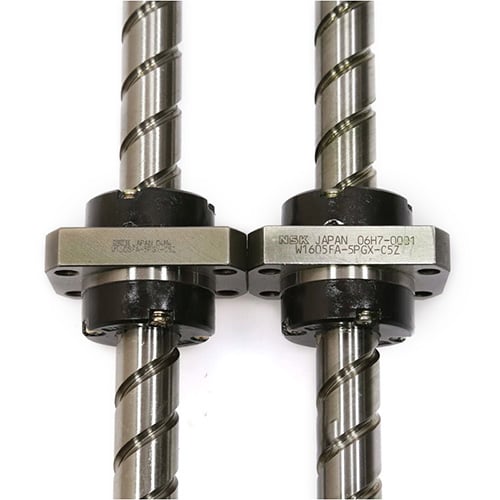

عندما يحدد المهندسون المسمارات الكروية لآلات صب الحقن الكهربائية بالكامل، يتركز معظم الاهتمام على قطر المسمار، والخطوة، ونوع الصمولة. لكن تكوين محامل الدعم عند طرفي المسمار لا يقل أهميةً عن ذلك — فهو يحدد الصلابة المحورية، والسرعة الحرجة، وسلوك التمدد الحراري، وأخيرًا أداء تحديد الموضع للآلة.
يؤدي اختيار تكوين محامل دعم غير مناسب إلى اهتزازات عند السرعات العالية، وإجهادات حرارية مفرطة، وفشل مبكر. ويشرح هذا الدليل أربعة تكوينات قياسية لمحامل الدعم، ويوضح أي تكوين يجب استخدامه لكل محور في آلة صب الحقن.
لماذا تكتسي محامل الدعم أهميةً بالغة
المسمارات الكروية عبارة عن قضبان رفيعة طويلة تتعرض لأحمال محورية. وبغياب دعم مناسب عند الطرفين، تعاني من مشكلتين أساسيتين:
١. الانحراف المحوري تحت التحميل
عندما تدفع المسمار أو تسحبه حملاً ما، فإن العمود نفسه ينضغط أو يمتد مرونياً. وهذا يؤدي مباشرةً إلى خفض دقة التموضع. ويجب أن تكون المحامل الداعمة قادرةً على مقاومة هذا الحركة المحورية بأقصى درجة من الصلابة.
٢. الاهتزاز الجانبي (الدوران) عند السرعات العالية
مع ازدياد سرعة دوران المسمار (RPM)، تؤدي القوى الطاردة المركزية إلى انحناء العمود نحو الخارج — وهي ظاهرة تُعرف بـ «دوران المسمار» أو «دوران مسمار الكرات». وعند السرعة الحرجة، يصبح الاهتزاز شديداً لدرجة تسبب تلف الصامولة والمحامل وعمود المسمار نفسه. وينشأ تحديد السرعة الحرجة مباشرةً من نوع المحمل الداعم ومسافته.
في صب الحقن، تكتسب هاتان المسألتان أهميةً بالغة:
- محاور الإطباق : حمل محوري عالٍ → الصلابة أمرٌ جوهري
- محاور الحقن : سرعة عالية مع حمل معتدل → كلٌّ من الصلابة والسرعة الحرجة مهمان
- محاور الإخراج : سرعة متوسطة وحمل منخفض → الحلول القياسية الاقتصادية فعّالةٌ جداً
أربع تكوينات دعم قياسية
١. ثابت-حر (كانتيليفر)
وصف: يتم دعم أحد الطرفين بواسطة مجموعة محامل ثابتة (محامل تماس زاوي أو محامل دفع)؛ بينما لا يوجد أي دعم على الطرف الآخر على الإطلاق.
المرونة: أدنى مستوى — حيث يعمل المسمار كعوارض كانتيليفر
السرعة الحرجة: أدنى مستوى — حوالي ١٥٪ فقط من السرعة الحرجة للمسمار ذي الدعم الثابت
التمدد الحراري: يسمح الطرف الحر بالتمدد دون قيود
التكلفة: أدنى
أين يستخدم؟:
- التطبيقات ذات المسافة القصيرة جدًّا
- المحاور الرأسية التي يتدلّى فيها المسمار لأسفل
- التطبيقات ذات الحمل الخفيف والسرعة المنخفضة
تطبيق صب الحقن:
يُستخدم نادرًا على المحاور الرئيسية. ويظهر أحيانًا على المحاور المساعدة الصغيرة مثل لمسة الفوهة في آلات الصب الدقيقة. ولا يوصى باستخدامه على أي محور رئيسي.
٢. مدعوم–مدعوم (مُسنَد ببساطة)
وصف: تحتوي كلا الطرفين على محامل دعم شعاعي (محامل كروية ذات أخدود عميق) تثبت المسمار شعاعيًّا، لكنها تسمح بالحركة المحورية الحرة.
المرونة: منخفض — لا قيد محوري
السرعة الحرجة: متوسط — مدعوم من كلا الطرفين شعاعيًّا
التمدد الحراري: يمكن لكلا الطرفين التحرك حرًّا محوريًّا، لذا فإن التمدد الحراري يكون حرًّا تمامًا
التكلفة: منخفضة
أين يستخدم؟:
- محاور النقل والناقلات
- تحديد موقع منخفض الدقة
- التطبيقات التي يشكِّل فيها التمدد الحراري الشاغل الرئيسي
تطبيق صب الحقن:
غير مناسب للمحور الدقيق. غياب الصلابة المحورية بالكامل يجعل التموضع الدقيق مستحيلاً.
٣. مثبت-مدعوم (الأكثر شيوعاً)
وصف: يحتوي أحد الطرفين على مجموعة محامل ثابتة (محامل تماس زاوي، مركبة بشكل مزدوج أو ثلاثي) تقاوم الأحمال الشعاعية والمحورية معاً. أما الطرف المقابل فيحتوي على محمل دعم شعاعي بسيط يسمح بالحركة المحورية.
المرونة: عالية — الطرف الثابت يوفّر تحديد الموضع المحوري
السرعة الحرجة: عالية — كلا الطرفين مدعومان شعاعياً
التمدد الحراري: الطرف الحر يستوعب التمدد نحو الجانب المدعوم
التكلفة: معتدلة
أين يستخدم؟:
- معظم تطبيقات التموضع العامة
- المحورات ذات السرعة المتوسطة إلى العالية
- التطبيقات التي تتضمّن تغيّرات حرارية كبيرة
تطبيق صب الحقن:
هذه هي الترتيبة القياسية لمعظم محاور الحقن. يتم تركيب الطرف الثابت عند جانب المحرك/المحرّك؛ بينما يطفو الطرف المدعوم لاستيعاب التمدد الحراري. وهذا يوازن بين الصلابة وقدرة السرعة والإدارة الحرارية.
٤. ثابت-ثابت (كلا الطرفين صلبان)
وصف: يحتوي كلا الطرفين على مجموعات محامل ثابتة (محامل تماس زاوي محمّلة مسبقًا ضد بعضها البعض)، ما يقيّد العمود المحوري بالكامل عند كلا الطرفين.
المرونة: الأعلى — القيد المحوري عند كلا الطرفين يضاعف الصلادة الفعّالة
السرعة الحرجة: الأعلى — تصل إلى أربعة أضعاف أعلى من الترتيب الثابت-الحر
التمدد الحراري: مقيد بالكامل → يتحول التمدد الحراري إلى إجهاد انضغاطي
التكلفة: الأعلى — عدد أكبر من المحامل، وتجميع أكثر تعقيدًا، ويستلزم ضبط التحميل المسبق
أين يستخدم؟:
- أدوات الآلات فائقة الدقة
- المحاور عالية السرعة وعالية التسارع
- التطبيقات التي تتطلب أقصى درجة من الصلابة
تطبيق صب الحقن:
مستخدم في محاور تثبيت عالية الدقة للآلات الكهربائية الكبيرة التي تتطلب أقصى درجات الصلابة. والمقابلة هي أن التمدد الحراري يُقيَّد، ما يؤدي إلى ظهور قوى ضاغطة داخلية. وهذا يستلزم إما استخدام مسامير مبرَّدة، أو تحكُّمًا دقيقًا جدًّا في درجة الحرارة، أو حسابًا دقيقًا لتحميل المحامل لتفادي الإحمال الزائد.
اختيار التكوين وفق محور صب الحقن
محور القبض
موصى به: مدعوم-ثابت (قياسي) أو ثابت-ثابت (عالي الدقة)
يحمل محور التثبيت أكبر حمل محوري ويحتاج إلى أقصى درجات الصلابة لمنع تسرب المادة من القالب (فلش القالب) وسوء محاذاة خط الفصل.
-
الآلات القياسية → مدعوم-ثابت: توفر صلابة كافية لمعظم تطبيقات التثبيت. ويُسمح بالتمدد الحراري الناتج عن معدلات الدورة العالية عند الطرف المدعوم. وهذه أكثر الترتيبات شيوعًا للآلات التي تصل سعتها إلى نحو ٣٥٠ طنًا.
-
الآلات الكبيرة أو عالية الدقة → ثابت-ثابت: للمكائن التي تزيد سعتها عن ٥٠٠ طن، أو تلك التي تُنتج أجزاءً فائقة الدقة، يوفّر التثبيت الثابت-الثابت أعلى صلادة محورية. ويتم تقييد المسمار بالكامل عند كلا الطرفين، ما يلغي أي حركة محورية. ويتطلب هذا الترتيب عادةً تصميم مسمار مبرّد لإدارة التمدد الحراري، نظرًا لعدم إمكانية تخفيف هذا التمدد عبر التطفو.
محور الحقن
موصى به: ثابت-مدعوم
يحتاج محور الحقن إلى سرعة عالية (لتحقيق حقن سريع) ودقة جيدة في التموضع (لضمان اتساق وزن الجرعة).
- الطرف الثابت عند جهة المحرك/وحدة القيادة
- الطرف المدعوم عند جهة مكبس الحقن
- يؤدي التمدد الحراري إلى امتداد نحو مقدمة الأسطوانة، وهو أمر مقبول لأن موضع الحقن النهائي يُحدَّد بواسطة مشغّل التشفير الخدمي عند الطرف الثابت.
يوفر الترتيب الثابت-المدعوم سرعة حرجة ممتازة لسكتات الحقن السريعة، مع السماح بامتصاص التمدد الحراري عند الطرف غير المُحرَّك. وهذا الترتيب هو المعيار العالمي لمحور الحقن في جميع أحجام المكائن.
محور القاذف
موصى به: ثابت-مدعوم
تعمل محاور الإخراج بسرعات وأحمال معتدلة. وتوفّر التثبيت الثابت-المدعوم صلابة وسرعة كافيتين تمامًا.
- النهاية الثابتة عند جانب المحرك
- النهاية المدعومة عند جانب لوحة الإخراج
- التمدد الحراري ضئيل جدًّا بسبب دورة العمل الأقل كثافة
تستخدم بعض الآلات الأصغر حجمًا التثبيت المدعوم-المدعوم لأسباب تكلفة في محاور الإخراج، لكن هذا غير موصى به في تطبيقات الإخراج الدقيقة.
حركة وحدة الحقن
موصى به: مدعوم-مدعوم أو ثابت-مدعوم
لمس الفوهة/حركة وحدة الحقن تتطلّب أقل درجة دقة بين جميع المحاور. ويُعد التثبيت المدعوم-المدعوم كافيًا من حيث الأداء وفعّالًا من حيث التكلفة. أما الآلات عالية الجودة فتستخدم التثبيت الثابت-المدعوم لتحقيق تكرار أفضل قليلًا في تماس الفوهة.
أنواع المحامل المستخدمة في كل تركيب
محامل النهاية الثابتة
يجب أن يقاوم الطرف الثابت الأحمال الشعاعية والدفعية في كلا الاتجاهين. والحل القياسي هو محامل كروية تلامسية زاوية مزدوجة المُركَّبة بطريقة الوجه إلى الوجه (DF) أو الظهر إلى الظهر (DB).
- التثبيت بطريقة الوجه إلى الوجه (DF) : مناسب لتحمل حالات عدم المحاذاة، وصلابة أقل عند العزوم
- التثبيت بطريقة الظهر إلى الظهر (DB) : صلابة أعلى عند العزوم، وأفضل للأداء عالي السرعة
- المجموعات الثلاثية (اثنتان + واحدة) : تُستخدَم عند الأحمال المحورية العالية جدًّا، وهي شائعة في محاور التثبيت الكبيرة
عادةً ما تُحمَّل محامل التلامس الزاوي مسبقًا في المصنع لإزالة الفراغ الداخلي وتحقيق أقصى درجة من الصلابة. وتتضمن فئات التحميل المسبق الشائعة: خفيف، ومتوسط، وثقيل — وتُختار وفقًا لمتطلبات الحمل في التطبيق.
المحامل الطرفية المدعومة
يحتاج الطرف المدعوم إلى تحديد موضعي شعاعي فقط؛ أما التحرك المحوري فهو مطلوب. دبابيس كروية ذات حفرة عميقة هي الخيار القياسي. فهي تتحمل الأحمال الشعاعية بكفاءة، وتسمح لعمود المسمار بالانزلاق محوريًّا عبر الحلقة الداخلية للمحمل أثناء التمدد الحراري.
تستخدم بعض المحامل الطرفية المدعومة تصميم محامل الأسطوانة الدائرية لزيادة قدرتها على تحمل الأحمال الشعاعية، لكن محامل الكرات ذات الحفرة العميقة هي الأكثر انتشارًا بكثير في آلات حقن البلاستيك.
السرعة الحرجة: لماذا يهم التكوين
السرعة الحرجة هي السرعة الدورانية (بالدورة في الدقيقة) التي يبدأ عندها المسمار في الاهتزاز الجانبي (الدوران الحلزوني). ويؤدي التشغيل عند هذه السرعة أو بالقرب منها إلى اهتزازات شديدة وضجيج وارتداء متسارع.
تعتمد صيغة حساب السرعة الحرجة اعتمادًا كبيرًا على تكوين الدعم:
جدول
| التكوين | عامل السرعة الحرجة | بالنسبة إلى التكوين الثابت-الحر |
|---|---|---|
| مثبت - حر | 1.0× | الخط الأساسي |
| المدعوم-المدعوم | 3.7× | أعلى بـ ٣٫٧ مرة |
| مثبت - مدعوم | 4.5× | أعلى بـ ٤٫٥ مرة |
| ثابت-ثابت | 6.0× | أعلى بـ ٦٫٠ مرة |
لبرغي قطره ٤٠ مم وطوله ١٥٠٠ مم:
- ثابت-حر → حوالي ٨٠٠ دورة في الدقيقة (بطيئة جدًّا للحقن)
- ثابت-مدعوم → حوالي ٣٦٠٠ دورة في الدقيقة (مناسبة لمعظم محاور الحقن)
- ثابت-ثابت → حوالي ٤٨٠٠ دورة في الدقيقة (لآلات التغليف عالية السرعة)
لهذا السبب تُعدّ تركيبة الثابت-المدعوم الحد الأدنى المقبول لمحاور الحقن — فأي تركيبة أقل من ذلك لا يمكنها بلوغ السرعات المطلوبة دون اهتزاز خطر.
النمو الحراري وتصميم المحامل
التمدد الحراري عامل رئيسي يُؤخذ في الاعتبار عند اختيار تركيبة المحامل.
السلوك الحراري المدعوم الثابت:
تتمدد المسمار نحو الطرف المدعوم، الذي يحتوي على محمل عائم. ولا يتولد أي إجهاد إضافي. وهذا السلوك مستقر حراريًا ومتسامح.
السلوك الحراري الثابت-الثابت:
يتم تقييد كلا الطرفين، لذا تؤدي التمددات الحرارية إلى توليد قوة محورية ضاغطة في المسمار. وهذه القوة تُضاف إلى الحمل الأولي للمحامل وقد تؤدي إلى:
- إحمال زائدة على المحامل، مما يقلل من عمرها الافتراضي
- انحناء طفيف في المسمار، مما يقلل من الدقة
- زيادة الاحتكاك وتوليد الحرارة
الحلول لمشكلات الحرارة في التثبيت الثابت-الثابت:
- مسامير مبردة — عمود مجوف مع تبريد دوري للحفاظ على درجة حرارة ثابتة
- حساب دقيق للحمل المسبق — ضع الحمل المسبق الأولي للمحامل منخفضًا بما يكفي لضمان ألا تتجاوز التوسعات الحرارية الحدود الآمنة
- طرف شبه ثابت واحد — حل وسط حيث يسمح الطرف الواحد بحركة محورية محدودة عبر محامل تعمل بواسطة نوابض
نصائح عملية للتثبيت
-
المحاذاة بالغة الأهمية تؤدي عدم المحاذاة بين محور المسمار وبُوَّابات المحامل إلى انسداد، واحتكاك مفرط، وفشل مبكر في المحامل. استخدم أدوات المحاذاة الدقيقة أثناء التركيب.
-
يجب أن يكون الحمل المسبق للمحامل دقيقًا تؤدي المحامل ذات الحمل المسبق المنخفض جدًّا إلى وجود فراغ داخلي → ما يسبب الاهتزاز والانزياح وتقليل الصلابة. أما المحامل ذات الحمل المسبق المرتفع جدًّا فتسخن كثيرًا وتتآكل بسرعة. اتبع دائمًا مواصفات العزم الموصى بها من قِبل الشركة المصنِّعة.
-
يجب تثبيت صواميل القفل بشكل سليم يجب تثبيت صامولة قفل العمود التي تضبط الحمل المسبق للمحامل باستخدام برغي تثبيت أو لوحة تثبيت. ويمكن أن تؤدي الاهتزازات الناتجة عن تشغيل الجهاز إلى فك صواميل القفل غير المثبتة بشكل كافٍ، مما يؤدي إلى فقدان كارثي للحمل المسبق.
-
الإغلاق بشكلٍ مناسب لمنع التلوث تحتوي ورش حقن البلاستيك على غبار بلاستيكي وضباب زيت وماء تبريد. ويجب أن تكون أغطية المحامل مُصنَّفة لتناسب هذه البيئة. وينبغي النظر في إضافة أغطية متعرِّجة خارجية أو غطاءات واقية إضافية لتعزيز الحماية.
-
التزييت الصحيح تتطلب محامل الدعم شحومًا مناسبة — فلا يجوز أن تكون كثيرة جدًّا (لأن الخفقان يولِّد حرارة)، ولا قليلة جدًّا (لأن التلامس المعدني يتسبب في التآكل). وعليك اتباع كمية الشحم الموصى بها من قِبل الشركة المصنِّعة، وكذلك فترات إعادة التزييت.
الخاتمة
إن ترتيب محامل دعم برغي الكرة هو قرار هندسي أساسي يؤثر في الصلابة وقدرة المحور على السرعة والسلوك الحراري وعمر الخدمة لكل محور في آلة حقن كهربائية بالكامل.
مرجع سريع لعملية حقن البلاستيك:
- محور القبض : ثابت-مدعوم (قياسي) أو ثابت-ثابت (عالي الدقة / سعة كبيرة)
- محور الحقن : ثابت-مدعوم (قياسي عالمي)
- محور القاذف : ثابت مدعوم
- لمس الفوهة : مدعوم مدعوم (اقتصادي) أو ثابت مدعوم (دقيق)
إن فهم المفاضلات بين الصلابة والسرعة الحرجة وإدارة الحرارة والتكلفة يمكّن مصنّعي الآلات وفرق الصيانة من اتخاذ القرار المناسب لكل تطبيق. أما بالنسبة لمُصنّعي القوالب الذين يتعاملون مع مشكلات الاهتزاز أو الدقة، فيجب أن تكون فحص حالة وترتيب محامل الدعم واحدةً من أولى خطوات التشخيص.
