الانزلاق الزاوي — أي الحركة المحورية بين البرغي الكروي والصامولة — يُعَدُّ أحد أكثر أسباب فقدان الدقة شيوعًا في آلات صب الحقن الكهربائية بالكامل. وعند انعكاس اتجاه البرغي، فإن هذه الفجوة الصغيرة تتحول مباشرةً إلى حركة مفقودة، مما يؤدي إلى عدم انتظام وزن الجرعة وتبايُن الأبعاد في القطع المُحقونة.
أما بالنسبة لمُصنِّعي المكونات الطبية أو العدسات البصرية أو العبوات ذات الجدران الرقيقة، فقد يؤدي انزلاقٌ زاويٌّ لا يتجاوز بضعة ميكرومترات إلى خروج القطع عن المواصفات المطلوبة. ويوضِّح هذا المقال أسباب الانزلاق الزاوي، وكيفية قياسه بدقة، والحلول الهندسية التي تلغيه تمامًا.

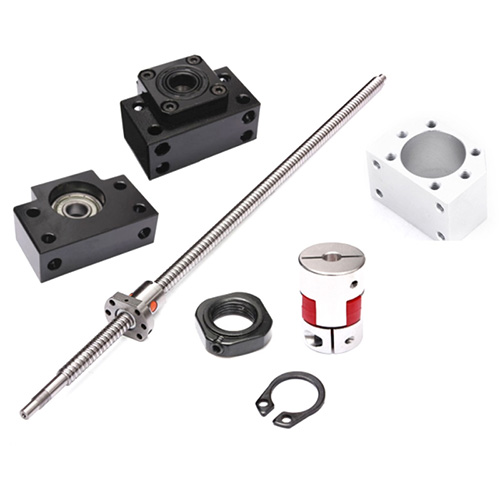

ما المقصود بالانزلاق الزاوي للبرغي الكروي؟
الانزياح الخلفي (ويُسمى أيضًا اللعب المحوري أو الحركة المفقودة) هو المسافة التي يمكن أن يتحركها الصمّار محوريًّا دون دوران المسمار أو العكس. ويحدث عندما يكون هناك فراغ بين الكرات وأخاديد المسار.
في مسمار كريات مُحمَّل مثاليًّا، تكون الكرات أكبر قليلًا من عرض أخاديد المسار، ما يُنتج صفر فراغ وحملًا مرنًا مستمرًّا. وعندما يفقد التحميل مفعوله — بسبب التآكل أو التركيب غير السليم أو التفاوتات التصنيعية — يظهر الفراغ، فينتج الانزياح الخلفي.
وفي صب الحقن، يظهر الانزياح الخلفي على النحو التالي:
- تبايُن وزن الجرعة من جرعة إلى أخرى على محور الحقن
- عدم اتساق موقع دبابيس الإخراج بين الدورات
- انحراف موقع إغلاق القالب في أنظمة التثبيت ذات الذراع الاهتزازية
- صوت «طَقْ» مسموع عند انعكاس الاتجاه
- نهاية سطحية سيئة على الأجزاء التي تتطلب ضغط تثبيت دقيق
الأسباب الجذرية للارتخاء في تطبيقات صب الحقن
١. التآكل الطبيعي مع مرور الزمن
هذا هو السبب الأكثر شيوعًا في بيئات الإنتاج. فكل برغي كروي يفقد تحميله الأولي تدريجيًّا مع تآكل مسارات الكرات. ومعدل هذا التآكل يعتمد على العوامل التالية:
- مقدار الحمل — القوى الأكبر المُطبَّقة في عملية التثبيت والحقن تُسرِّع من التآكل
- عدد الدورات — ماكينات التعبئة ذات السرعة العالية، التي تعمل بملايين الدورات سنويًّا، تتآكل أسرع
- حالة التزييت — سوء صيانة الشحوم يقلِّل بشكل كبير من عمر التحمل قبل التآكل
- التلوث — دخول الغبار وجزيئات البلاستيك وماء التبريد يؤدي إلى تسريع التآكل التصاقِيًّا
قد يحافظ برغي كروي نموذجي في ماكينة صب حقن على التحميل الأولي المصنع لمدة تتراوح بين ٥ و١٠ ملايين دورة في الظروف العادية. وبعد هذه الفترة، يبدأ التحميل الأولي في الانخفاض تدريجيًّا حتى يظهر ارتخاء قابل للقياس.
٢. التحميل الأولي غير الصحيح
إذا تم تركيب البرغي مع قوة شد أولية غير كافية منذ البداية، فقد يظهر التراخي الفجائي فورًا تقريبًا. ويحدث هذا أحيانًا مع براغي الاستبدال منخفضة التكلفة التي يُهمِل مصنعوها معايرة القوة الشد الأولية بشكل دقيق.
٣. تلف نظام إرجاع الكرات
قد يؤدي تلف أنابيب إرجاع الكرات أو عدم انتظامها (في البراغي ذات الدورة الخارجية مثل سلسلة SFU/DFU) إلى عَلْق الكرات أو تخطيها، ما يُسبّب تراخيًا متقطعًا. وغالبًا ما يترافق ذلك مع ضوضاء غير اعتيادية أثناء التشغيل.
٤. تآكل دعائم المحامل
التراخي ليس دائمًا في الصامولة. فالمحامل الداعمة المُهترِئة أو التي لم تُشدّ أوليًّا بشكل صحيح عند طرفي البرغي تُحدث أيضًا لُعبًا محوريًّا يشعر به المستخدم على أنه تراخي في الصامولة بالضبط. وهذه حالة تشخيص خاطئ شائعة: فينسب الفنيون العطل إلى الصامولة بينما يكون السبب الفعلي هو محمل الدفع.
٥. التحميل الزائد عن السعة المُحددة
إن التشغيل المتواصل فوق قدرة التحميل الديناميكي للبرغي يؤدي إلى تشوه دائم بلاستيكي لأسطح المسار (ظاهرة البرينلينغ)، ما يُسبّب تراخيًا دائمًا لا يمكن تعويضه بالضبط.
كيفية قياس التخلخل في المسمار الكروي
القياس الدقيق ضروري قبل اتخاذ قرار بشأن الحل. وفيما يلي ثلاث طرقٍ موثوقةٍ للغاية:

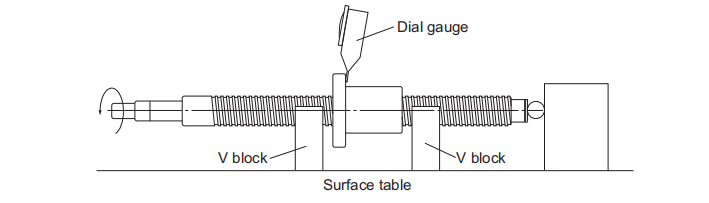

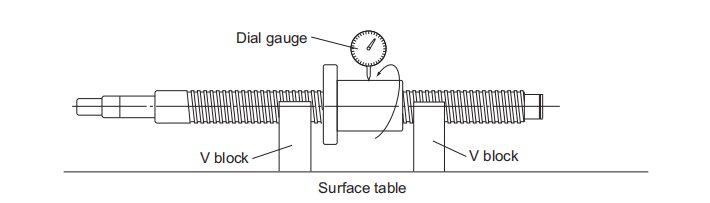

الطريقة الأولى: اختبار المؤشر الدوراني (الأكثر شيوعًا)
هذه الطريقة القياسية المستخدمة في ورشة العمل.
الإجراء:
- ثبِّت مؤشرًا دواريًّا ذا قاعدة مغناطيسية على هيكل الجهاز
- وجِّه عمود المؤشر نحو غلاف الصامولة أو الحمولة المتحركة، بحيث يكون محاذياً لمحور المسمار
- طبِّق قوة محورية خفيفة في اتجاه واحد يدويًّا أو باستخدام رافعة، ثم صفِّر المؤشر
- طبِّق القوة في الاتجاه المقابل دون تدوير المسمار
- إن قراءة المؤشر تساوي مجموع التخلخل المحوري
لآلات الحقن: أَجْرِ هذَا الاختبار في عدّة مواضع على طول الحركة الكاملة، وليس في موضعٍ واحِدٍ فقَط. فالارتداء غالبًا ما يكون غير متساوٍ — ويكون أسوأ ما يكون في المواضع الأكثر استخدامًا من الحركة.
الطريقة الثانية: المقياس التداخلِيّ بالليزر (أعلى دقة)
للمachines الدقيقة، يقيس المقياس التداخلِيّ بالليزر دقة التموضع وإعادته عبر الحركة الكاملة. ويظهر اللُّغز كـ«قفزة» مميَّزة في نقاط البيانات عند الاتجاه العكسي.
هذه الطريقة أغلى ثمنًا، لكنها تُقدِّم صورةً كاملةً تشمل خطأ التقدُّم والانحراف الحراري إلى جانب اللُّغز.
الطريقة الثالثة: توقيع عزم المحرك
بمراقبة عزم محرك السيرفو أثناء انعكاس الاتجاه، يمكنك اكتشاف اللُّغز بشكل غير مباشر. فالانخفاض المفاجئ في العزم عند نقطة الانعكاس يشير إلى أن المسمار يمرّ عبر منطقة اللُّغز. وهذه الطريقة مفيدة للمراقبة المستمرة دون الحاجة إلى تفكيك الجهاز.
حلول لِلغز مسامير الكرات
الحل الأول: ضبط التحميل المسبق (لمسامير الصامتين المزدوجين فقط)
إذا استخدم البرغي تصميمًا مزدوجًا للصواميل (سلسلة DFU وDFI وDFS)، فيمكن غالبًا استعادة التحميل المبدئي عن طريق ضبط الفاصل بين الصواميل الاثنين.
كيف يعمل:
- تُنشئ الصواميل المزدوجة التحميل المبدئي عبر إزاحة صومتين بوجود فاصل بينهما.
- وعند حدوث التآكل، يمكن تقليل سماكة الفاصل بالطحن أو إضافته بطبقة رقيقة لإعادة إنشاء التحميل المبدئي.
- وهذا يعادل «إعادة ضبط» البرغي ليقترب من حالته الأصلية المصنَّعة.
المزايا:
- وهو أرخص بكثير من استبدال البرغي بالكامل.
- ويُنفَّذ هذا الإجراء في الموقع باستخدام الأدوات المناسبة.
- ويطيل العمر الافتراضي الكلي بنسبة ٣٠–٥٠٪.
قيود:
- وهو ينطبق فقط على التصاميم ذات الصواميل المزدوجة؛ إذ لا يمكن تعديل الصواميل المُحمَّلة مبدئيًّا ذات الصومل الواحد.
- ويتطلب تنفيذه فنيِّين متمرِّسين؛ لأن التعديل المفرط يؤدي إلى تحميل مبدئي مفرط يُسرِّع التآكل.
الحل الثاني: استبدال الصومل
للمسامير المُحمَّلة مسبقًا ذات الصامولة الواحدة (مثل سلسلة FSW وFSC وSFU ذات الصامولة الواحدة)، يجب استبدال الصامولة فور فقدان التحميل المسبق.
أفضل الممارسات:
- احتفظ بصامولة احتياطية جاهزة للآلات الإنتاجية الحرجة.
- تأكد من توافق الصامولة الجديدة مع المسمار الحالي إذا كان عمود المسمار لا يزال ضمن الحدود المسموح بها.
- تحقق من التحميل المسبق وقم بتشغيل الصامولة الجديدة تشغيلًا تمهيديًّا قبل استئناف الإنتاج.
الحل الثالث: استبدال التجميع الكامل للمسمار.
عند ظهور علامات تآكل واضحة على عمود المسمار نفسه (مثل الأخاديد المرئية أو التآكل النقطي أو خطأ في الخطوة المقاس الذي يتجاوز المواصفة المحددة)، يجب استبدال التجميع الكامل.
علامات تدل على ضرورة الاستبدال:
- يزيد اللعب الخلفي عن ٠٫٠٥ مم ولا يمكن تعديله.
- تظهر آثار تآكل مرئية على عمود المسمار.
- يتدهور تكرار تحديد الموضع عبر كامل مدى الحركة.
- ازداد الضجيج والاهتزاز بشكل ملحوظ
الحل ٤: التعويض البرمجي (حل مؤقت)
يمكن لأجهزة التحكم العددية الحديثة (CNC) تعويض اللعب من خلال إضافة انحراف عند تغيّر الاتجاه. ويقوم المتحكّم بتحريك الآلة «بشكل زائد» بمقدار اللعب المُقاس لضمان وصول الحمل فعليًّا إلى الموضع المطلوب.
تحذيرات هامة:
- هذا حل ترقيعي وليس إصلاحًا جذريًّا — فهو يخفي العَرَض دون معالجة التآكل
- تقل دقة التعويض كلما تفاقم اللعب مع مرور الوقت
- لا يحسّن المتانة ولا يقلّل الاهتزاز
- يجب استخدامه فقط كإجراء مؤقت حتى يتسنّى إجراء الإصلاح الميكانيكي
الوقاية: تحقيق أقصى عمر خدمة خالٍ من اللعب
التشحيم المناسب
الشحم هو العامل الأهم في عمر الخدمة. اتبع هذه الإرشادات:
- استخدم درجة الشحم المحددة من قِبل الشركة المصنعة (وليس شحمًا عامًّا)
- طبِّق التزييت الآلي مع جرعات مُعايرة بدقة
- راقب حالة الشحم وأعد تعبئته وفق ساعات التشغيل، وليس وفق الوقت التقويمي
- أحكم إغلاق الصامولة لمنع دخول الملوثات
المواصفات الصحيحة للحمل الأولي
لا تحدد حملًا أوليًّا مفرطًا ظنًّا أن «المزيد أفضل». فالحمل الأولي المفرط يولِّد حرارة ويُسرِّع التآكل، ما يقلل فعليًّا مدة التشغيل الخالية من الارتخاء. وحّد الحمل الأولي مع متطلبات التطبيق الفعلية:
- محاور الإخراج → Z1 حمل أولي خفيف
- محاور الحقن → Z1–Z2
- محاور التثبيت → Z2 حمل أولي متوسط
الحماية البيئية
تُعَدّ ورش حقن البلاستيك بيئات قاسية تتضمَّن غبار البلاستيك، والضباب التبريد، وتقلبات الحرارة. واحمِ البرغي باستخدام:
- أغطية البوابات أو الأغطية التلسكوبية للمسارات
- أختام الماسحات على كلا طرفي الصمولة
- نفخ هواء بضغط موجب على المحاور الحرجة
التفتيش الدوري
جدولة فحوصات التراخي كجزء من الصيانة الوقائية:
- ماكينة جديدة : قياس أساسي عند التشغيل الأولي
- كل 6 أشهر : فحص قيم التراخي وتسجيلها
- تحليل الاتجاهات : تتبع معدل الزيادة للتنبؤ بتوقيت الاستبدال
الخاتمة
التراخي في برغي الكرات هو نتيجة حتمية للتآكل، لكن فهم أسبابه وطرق قياسه يمكّن مشغلي القوالب من إدارته بشكل استباقي بدلًا من التصرف بعد حدوثه.
النقاط الرئيسية:
- قسّم أولًا، ثم شخص ثانيًا — تأكَّد دائمًا أن التراخي موجود في الصمولة وليس في محامل الدعم
- توفّر التصاميم ذات الصمّام المزدوج أموالاً على المدى الطويل — إمكانية التعديل تطيل عمر الخدمة بشكلٍ كبير
- التزييت هو أرخص وسيلة للحماية — صيانة الشحوم المناسبة تؤخّر التآكل أكثر من أي عامل آخر
- التعويض البرمجي مؤقّتٌ فقط — الإصلاح الميكانيكي هو الحل الحقيقي
في عمليات حقن البلاستيك الدقيقة، يُحقّق برنامج رقابة استباقي على الارتداد الذاتي عائدًا يستوفي تكاليفه عبر خفض نسبة الهدر، وتقليل حالات توقّف التشغيل غير المخطّطة، وضمان ثبات جودة القطع طوال عمر الآلة بالكامل.
