تقنية مسمار كروي دقيق خالٍ من التأخُّر: ما قبل التحميل، والقياس، والصيانة لتحقيق الدقة على المدى الطويل

المشكلة: تُولِّد آلات الحقن الدقيقة، وآلات التصنيع باستخدام الحاسب الآلي ذات المحاور الخمسة، ومنصات أشباه الموصلات تدريجيًّا لُغَطًا محوريًّا بعد ملايين الدورات التذبذبية، ما يؤدي إلى تقلُّب وزن الحقنة، وظهور علامات أدوات على المحيط، ومكونات دقيقة غير مطابقة للمواصفات. ويكتفي العديد من فرق الصيانة في المصانع باستبدال مجموعة عمود المسمار الكروي بالكامل دون فهم الأسباب الجذرية لتولُّد اللوغط، ما يُكلِّفها تكاليفٍ عاليةً على مسامير كروية مصقولة بدقة. التحفيز: حتى لو بلغ اللوغط ١٠ ميكرومتر على مسمار كروي دقيق من الدرجة C3، فإنه سيؤدي إلى خروج التحمل البُعدي لقطع البلاستيك الطبية عن النطاق المسموح، ما يسبب خسائر هائلة في القطع المرفوضة وانقطاعات إنتاجية غير مخطَّط لها. ولا يمكن للتعويض البرمجي البسيط عن اللوغط إلا إخفاء المشكلة بدلًا من معالجة التآكل الميكانيكي جذريًّا. الحل: تشرح هذه المدونة المهنية بشكل شامل هياكل التحميل المسبق خالية اللوغط لماسورات المسمار الكروي الدقيقة، وثلاث طرائق قياس اللوغط المعتمدة صناعيًّا، وتدفقات العمل الوقائية المنظمة للصيانة للحفاظ على الدقة الأصلية بالميكرومتر لأكثر من ١٠ ملايين دورة. والمسمار الكروي الدقيق خالي اللوغط هو الضمان الأساسي للأداء المتسق في تحديد المواقع ثنائي الاتجاه لجميع المعدات عالية الدقة.

القسم الثاني ١. لماذا تحدث الحركة العكسية في مسامير الكرات المطحونة بدقة

تنتج الحركة العكسية (أي الحركة المحورية الضائعة) من الفراغ الموجود بين كريات الفولاذ ومسارات المسمار/الصامولة، وتُحفَّز بفعل أربعة عوامل رئيسية في بيئات الإنتاج الدقيقة:

1. التآكل الطبيعي الناتج عن الإجهاد المتكرِّر: فالإجهاد المتناوب على مدى طويل في محوري الحقن/القفل يؤدي إلى تآكل سطح المسارات المجهرية تدريجيًّا، ما يستهلك قوة التحميل المبدئي التي حُدِّدت في المصنع.
2. ضبط قوة التحميل المبدئي بشكل غير صحيح: فزيادة قوة التحميل المبدئي من نوع Z3 أكثر من اللازم تُسرِّع التآكل، بينما نقصانها في النوع Z0 يؤدي إلى ظهور الحركة العكسية منذ اليوم الأول.
3. اختراق الملوِّثات: مثل ضباب مطهِّرات طبية أو غبار البلاستيك، الذي يُضعف فيلم التشحيم ويشكِّل جسيمات كاشطة تُحدث خدوشًا على مسارات الدقة.
4. التأثير الناتج عن الأحمال الزائدة: مثل اصطدام القالب أو التأثير المفاجئ عند إيقاف التشغيل الطارئ، ما يُسبِّب انطباعات دائمة من نوع برنيل على سطح الخيط المطحون، وبالتالي فجوة ثابتة لا يمكن إصلاحها.

تظهر الحركة العكسية بشكل قابل للقياس في مسامير الكرات المدرفلة أسرع بمرتين إلى ثلاث مرات مقارنةً بمسامير الكرات المطحونة بدقة من الدرجات C3 أو C5، وذلك بسبب جودة السطح الأدنى وانخفاض درجة توحُّد الصلادة.

القسم الثاني من العنوان الرئيسي: ثلاث هياكل مُحمَّلة مسبَقًا بدون ارتجاع لبراغي الكرة الدقيقة

لكل تصميم تحميل مسبق مزايا وعيوب فريدة تناسب معدات الصب الدقيق، والآلات الرقمية المُبرمجة (CNC)، ومعدات أشباه الموصلات:

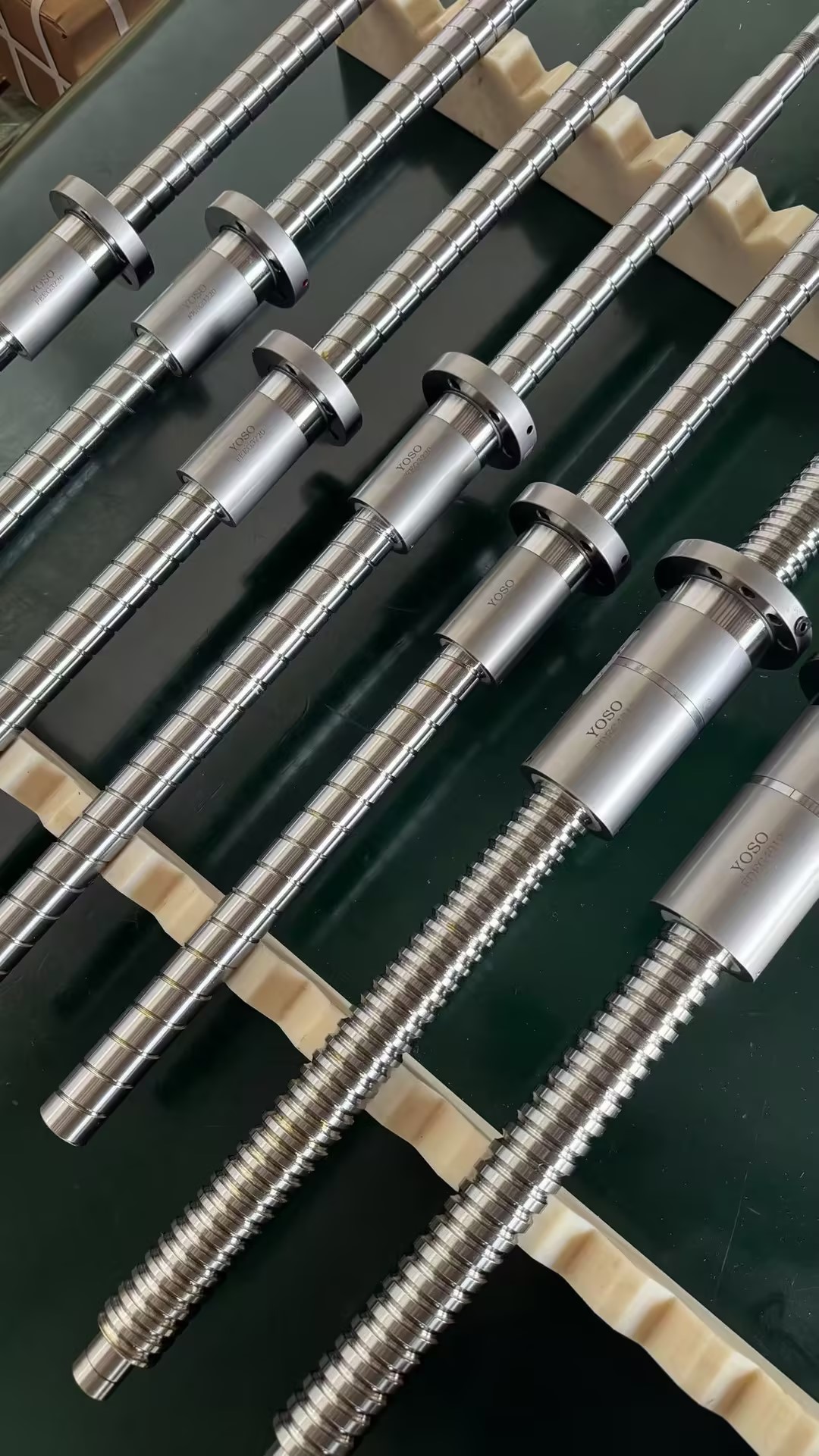

العنوان الفرعي ٢.١: التحميل المسبق باستخدام صامِلَتين مع فاصل معدني (سلسلة الدقة DFU / DFI – الأكثر توصيًّا للتطبيقات الصبّية)

مبدأ العمل: صامتان مستقلتان تفصل بينهما قطعة فاصلة معدنية دقيقة، وتُزيَّحان في الاتجاه المحوري لخلق قوة تحميل مسبق ثابتة وإزالة أي حركة محورية زائدة. المزايا لمعدات الدقة:

• إمكانية ضبط التحميل المسبق في الموقع: عند ظهور الارتجاع، يمكن استبدال الفاصل بقطع رقيقة (شيمات) لاستعادة حالة عدم وجود فراغ دون الحاجة إلى استبدال عمود البرغي المُصقول الباهظ الثمن.
• توازن مثالي بين المتانة والاحتكاك: التحميل المسبق المتوسط (Z2) مناسب تمامًا لمحاور إغلاق الحقن الدقيقة ذات السعة العالية. العيب: الطول الكلي للصامولة أطول، ما يتطلب مساحة تركيب أكبر مقارنةً بالتحميل المسبق ذي الصامولة الواحدة. التطبيق: محاور الحقن والإغلاق في آلات الحقن الكهربائية الدقيقة من الدرجة C3/C5، ومحاور التغذية في آلات CNC الثقيلة.

النوع هـ٣ ٢٫٢: مسمار كروي كبير الحجم مع صامولة واحدة ومُحمّل مسبقًا (سلسلة إف إس سي / سوبر إس سيلنت بريسيجن)

مبدأ العمل: قطر الكرة الفولاذية أكبر قليلًا من الفجوة النظرية لمجرى التدوير، ويتم تطبيق الحمل المسبق بالتدخل أثناء تركيب الصامولة. المزايا: هيكل صامولة مدمج، وتدوير هادئ منخفض الاهتزاز، ومناسب جدًّا للمنصات الدقيقة الصغيرة المحدودة المساحة. العيب: عدم إمكانية ضبط الحمل المسبق؛ وبمجرد تآكل مجرى التدوير وظهور اللعب الزائد، يجب استبدال كامل تجميع الصامولة. التطبيق: محور تحديد المواقع الدقيق في أجهزة أشباه الموصلات، والمسمارات الكروية الدقيقة الصغيرة المستخدمة في أنظمة الإخراج.

النوع هـ٣ ٢٫٣: مسمار كروي ذي طور مُزاح مع صامولة واحدة ومُحمّل مسبقًا (المسمار الدقيق جدًّا ميني سي٠)

مبدأ العمل: وجود قسمين من الخيط داخل صامولة واحدة، بفرق بسيط جدًّا في الطور، ما يُكوّن حملًا مسبقًا داخليًّا دون الحاجة إلى هيكل صامولتين. المزايا: حجم صامولة صغير جدًّا، ولعب زائد منخفض جدًّا يصل إلى ≤٢ ميكرومتر، ويتوافق مع درجة الدقة الفائقة سي٠. العيب: تكلفة تصنيع مرتفعة، ولا يحتمل أحمالًا محورية ثقيلة، ويصلح فقط لمعدات الفحص البصري ذات الأحمال الخفيفة.

العنوان الفرعي الثاني ٣. ثلاث طرق احترافية لقياس الارتخاء في مسامير الكرات الدقيقة

يحتاج مهندسو الصيانة إلى بيانات دقيقة لتقييم ما إذا كانت الحاجة تدعو إلى ضبط التحميل المبدئي أو الاستبدال:

العنوان الفرعي الثالث ٣.١ اختبار المؤشر الدوراني الثابت (الطريقة القياسية منخفضة التكلفة في ورشة العمل)

الأدوات: مؤشر دورياني قاعدي مغناطيسي (بدقة قراءة ٠.٠٠١ ميكرومتر). خطوات التشغيل:

1. قفل فرملة المحرك السيرفو لتثبيت دوران عمود المسمار.
2. تثبيت إبرة المؤشر عمودياً على سطح غلاف الصامولة وعلى امتداد محور المسمار.
3. تطبيق قوة محورية أمامية متجانسة، ثم ضبط المؤشر على الصفر.
4. تطبيق قوة عكسية بمقدار مساوٍ، وتسجيل قراءة المؤشر = قيمة الارتخاء الإجمالية. نصيحة رئيسية: قياس عدة مواضع على طول الحركة؛ إذ يتركّز تآكل المسمار الدقيق في نطاق الحركة المتكرر. وإذا تجاوزت القراءة ٥ ميكرومتر لمسمار من الدرجة C3، فيجب إجراء ضبط التحميل المبدئي فوراً.

العنوان الفرعي الثالث ٣.٢ اختبار التداخل الليزري الديناميكي عبر كامل مدى الحركة (معايرة عالية الدقة)

يُستخدَم في المعايرة الدورية لأشباه الموصلات من النوع C0/C3 والماكينات ذات الخمس محور. ويُسجِّل الليزر الانحراف في التموضع أثناء الحركة الترددية للأمام/الخلف، ويرسم منحنى الارتداد عبر كامل المسافة، ويكتشف التآكل غير المنتظم الذي يصعب اكتشافه باستخدام اختبار المؤشر الثابت. ودورة المعايرة القياسية في المجال الصناعي: كل ٦ أشهر للخطوط الإنتاجية الدقيقة العاملة على مدار ٢٤ ساعة.

مراقبة طيف عزم المحركات servo H3 ٣.٣ (كشف فوري مباشر عبر الإنترنت)

لا يتطلب فكّ أي جزء من الماكينة. ويستخلص البيانات الخاصة بعزم محركات servo أثناء تغيّر الاتجاه؛ حيث يشير انخفاض العزم الواضح عند نقطة التغيير إلى تزايد الارتداد. ومناسب لمراكز التشكيل الدقيقة التي تعمل دون تشغيل يدوي (أي بدون عمّال) لمراقبة الحالة الفعلية في الوقت الفعلي.

الصيانة الوقائية H2 ٤. للحفاظ على صفر ارتداد على المدى الطويل

إدارة التشحيم H3 ٤.١ (أهم خطوة وقائية ضد التآكل)

• تستخدم قضبان التثبيت الكروية عالية الدقة من النوع C0/C3 شحوماً تركيبية مستقرة عند درجات الحرارة المنخفضة، وتُجنَّب الشحوم الليثيومية الصناعية العادية التي تتحلل عند درجات الحرارة المرتفعة.
• مُلَوِّنٌ تلقائيٌّ صغيرٌ موصى به لمَحورَي الحقن، ودورة جرعات ثابتة تعتمد على ساعات التشغيل بدلًا من الأيام التقويمية.
• الشحم الملوث والداكن الذي أُخذ عيّنةً من غلاف الصامولة يدلّ على دخول ملوّثات؛ ويجب إجراء تنظيف كامل بعد التفكيك الكامل.

حَرْف هـ-٣، القسم ٤.٢: الختم وحماية البيئة

مسحّاة بولي يوريثان ذات طبقتين + غطاء غبار متعرّج لبراغي الكرة الدقيقة في الحقن، وتمنع دخول الغبار البلاستيكي وبخار مطهّر الكحول إلى الحلقة الدائرية. ومعالجة سطح عمود الفولاذ المقاوم للصدأ من النوع ساس-٤٤٠سي لتقليل التآكل الناتج عن التآكل في معدات غرف النظافة الطبية.

حَرْف هـ-٣، القسم ٤.٣: جدول فحص اللعب الدوري

جدول

نوع المعدات	تكرار اختبار اللعب	أقصى لعب مسموح به
حرف سي-٣: حقن دقيق طبي	شهرياً	≤5 ميكرومتر
حرف سي-٠: منصة رقائق أشباه الموصلات	كل أسبوعين	≤٢ ميكرومتر
جهاز التحكم العددي بالحاسوب القياسي بدقة C5	ربع سنوي	≤٨ ميكرومتر

التحكم في عمليات التحميل والسرعة H3 بسعة ٤٫٤

تجنب التشغيل الزائد على المدى الطويل الذي يتجاوز ٧٠٪ من الحمولة الديناميكية المُصنَّفة؛ وللمحاور عالية الدقة والسرعة العالية، يُفضَّل استخدام مسامير ذات خطوة كبيرة لتقليل عدد الدورات في الدقيقة وقيمة معامل DN، مما يقلل معدل احتكاك الكرات وسرعة فقدان التحميل المبدئي.

أسئلة شائعة H2 (استخلاص نتائج قسم «يسأل الناس أيضًا» من جوجل)

1. هل يمكن للتعويض البرمجي أن يحل محل التحميل المبدئي الميكانيكي الخالي من الارتداد تمامًا؟ لا. فتعويض البرمجيات يصحح فقط قراءة الموضع، ولا يمكنه إزالة الاهتزاز الناتج عن الاحتكاك الداخلي أو التغيرات الحرارية الناجمة عن الفراغ الميكانيكي الفعلي، ما يؤدي إلى عدم استقرار جودة القطع خلال التشغيل الطويل.
2. ما المدة التي يحافظ فيها مسمار كروي من نوع C3 ذي التحميل المبدئي المزدوج على حالة الخلو من الارتداد؟ تحت ظروف التشحيم المناسبة والبيئة النظيفة، تستمر أداء الخلو من الارتداد المستقر لفترة تتراوح بين ٨ و١٠ ملايين دورة؛ بينما يبلغ هذا المدى لمسامير التحميل المبدئي الأحادي فقط ٤–٦ ملايين دورة.
3. هل من الضروري أن تكون العودة الصفرية متوفرة في مسمار كروي دقيق من الدرجة C5؟ نعم، إذا كانت المعدات تتطلب تحديدًا ثنائي الاتجاه ثابتًا، مثل التحكم في حقن البلاستيك أو قطع الحواف باستخدام أنظمة التحكم العددي الحاسوبي (CNC). أما المحاور الناقلة أحادية الاتجاه العامة، فيمكنها تحمُّل عودة صغيرة.
4. هل يمكنني ضبط ما قبل التحميل لصامولة مزدوجة بنفسي في الموقع؟ فقط باستخدام مقاييس سمك دقيقة ووصلات احترافية؛ فالضبط المفرط يؤدي إلى زيادة ما قبل التحميل بشكل كبير، وارتفاع حاد في درجة الحرارة، وتآكل متسارع في مسار التدوير.

الخاتمة

الانعدام التام للارتداد يُعَدُّ معيار الأداء الأساسي لمسمار الكرات عالي الدقة. ويعتبر نظام التحميل المسبق باستخدام صامولة مزدوجة مع فاصل هو الحل الأكثر فعالية من حيث التكلفة لمعدات الحقن عالية الدقة ذات الأحمال الثقيلة ومعدات التحكم العددي الحاسوبي (CNC)، وهو هيكل قابل للضبط لاستعادة المسافة الفارغة بعد التآكل. ويمكن أن تضاعف القياس المنتظم للارتداد باستخدام مؤشر القراءة الدوراني، والتشحيم الدقيق الموحَّد، وحماية الختم البيئي، عمر خدمة المسمار الخالي من الارتداد بأكثر من مرتين مقارنةً بالمسمارات غير الخاضعة للصيانة. أما بالنسبة لمهندسي التصميم، فإن اختيار هيكل التحميل المسبق المناسب وفقًا لأحمال المعدات وسرعتها وقيود المساحة المتاحة يجنب حدوث فشل دقيق مبكر ويقلل من تكاليف الصيانة طويلة الأمد للمعدات.
