  • Descriptio
1

+86-13636560152
[email protected]
Inquisitio

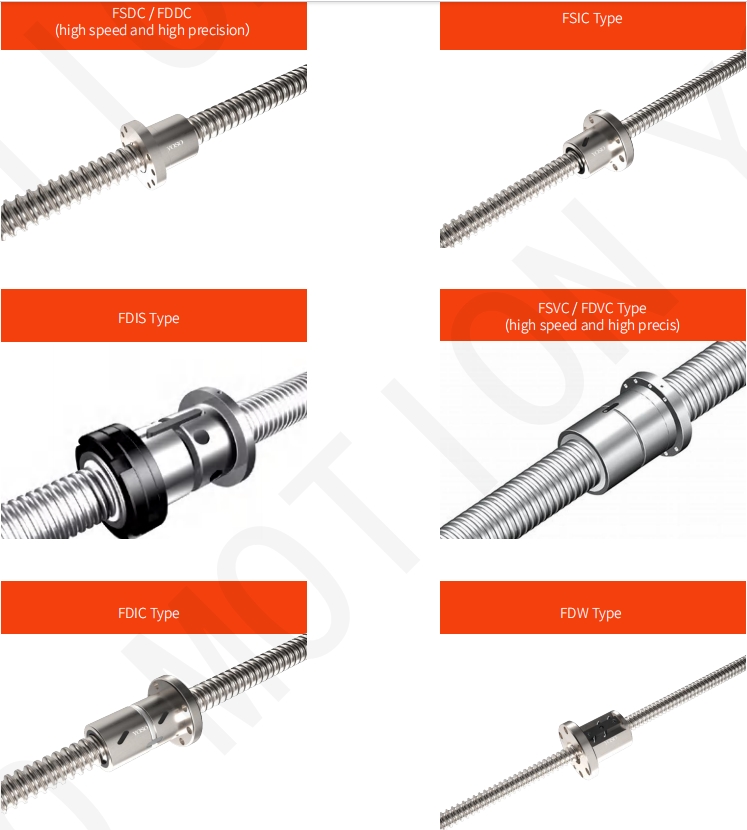

YOSO præcisa globosa helix in sex genus nervorum standardizatur ut in figura ostenditur. Praeterea, ut clientium petitiones compleantur, non-standardia nervi cum formis specialibus (sicut quadratis, axibus intersectionis etc.), proprietatibus specialibus (sicut altæ temperaturæ resistentiis, corrosionis resistentiis etc.) et super specificationibus (sicut extensione et gravitate magna) producere possumus. Si quidquam necessarium est, nos contactate.

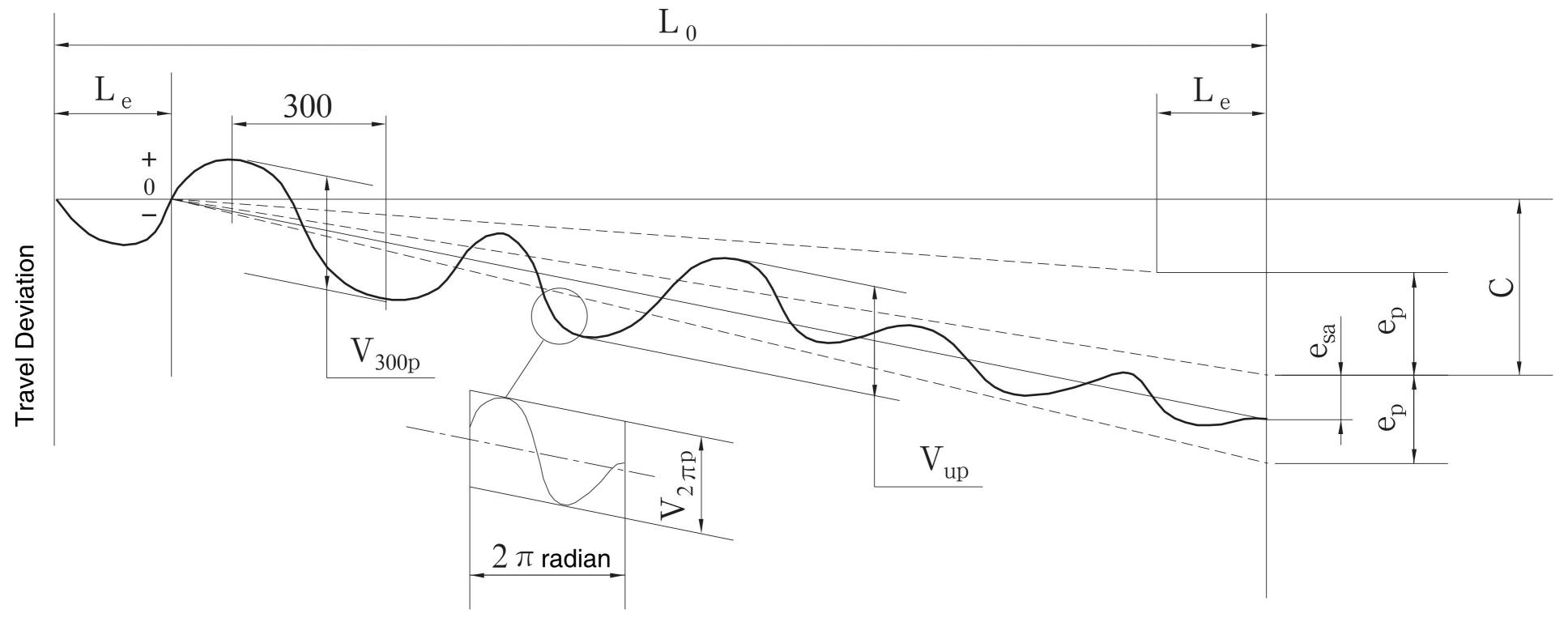

Præcessio ductûs globosæ helicis

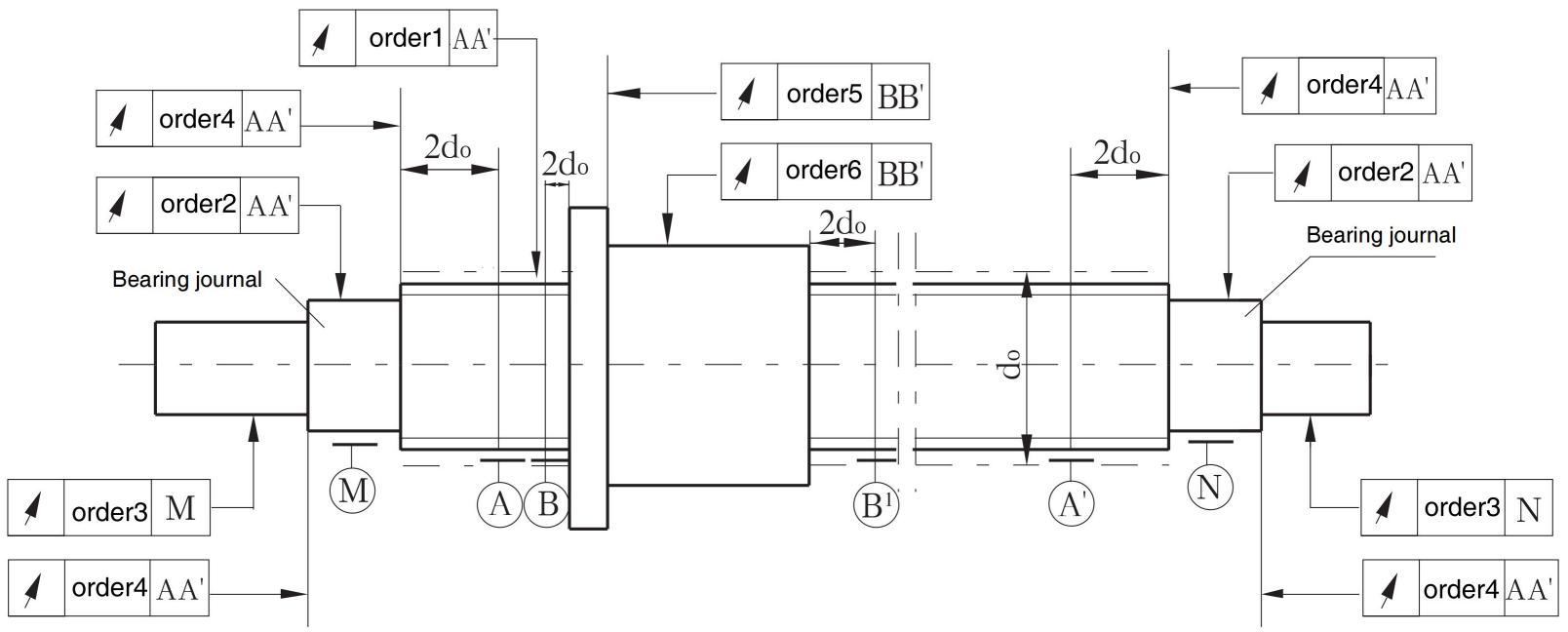

Classis accuratei: Iuxta ambitum usus et requisita, divisus est axis sphaericus in duas species: axis sphaericus positionis (p) et axis sphaericus propulsionis (T). Classis accuratei principaliter in septem gradus dividitur, id est gradus 1, 2, 3, 4, 5, 7, 10. Gradus 1 accuratei maximae est et paulatim decrescit. Accurateia ductus axis sphaerici, deviatio et variatio cursus (vide figuram-1 et tabulam-2).


Specificatio
codex
Nominal
diametrum 		Nomen
ducere
Exterior
diametrum
dE  fustis
Fundo
diametrum
dE  fustis
Ferrum  pILA
diametrum 		Numerus
dE  cyclus 		Basic  ratum  load Firmitas
KC  N⁄μm
Dynamicus  load
CA  kN 		Onus staticum
Coa kN

fac
Pho 		d1 d ₂ DW N

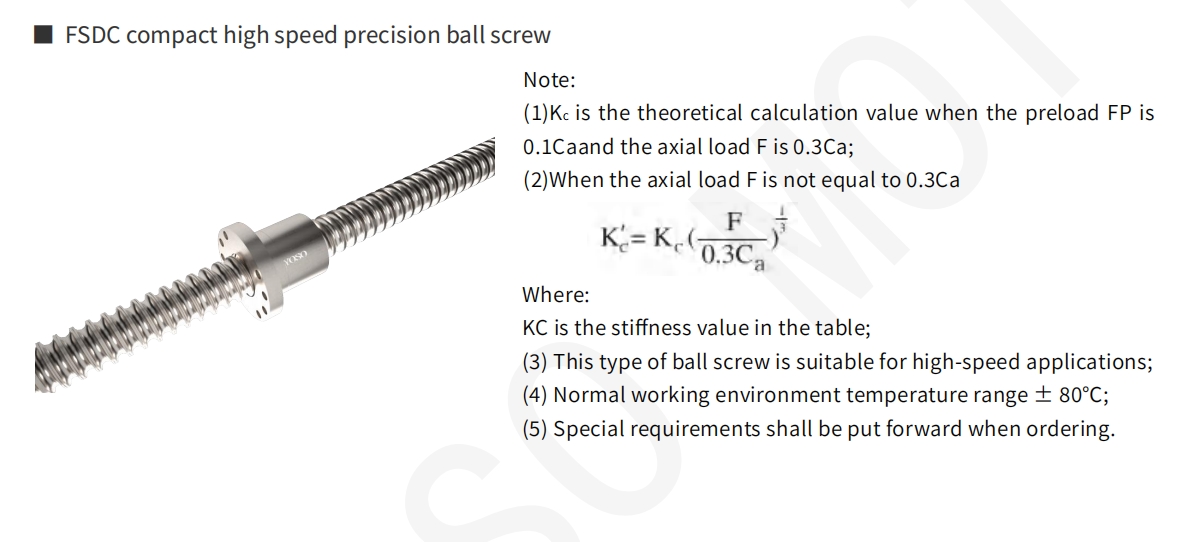

FSDC3210-4-J 32  10  32  26.9  6.35  4  44.7  112  663
FSDC3210-5-J 32  10  32  26.9  6.35  5  54.8  141.9  824
FSDC3212-4-J 32  12  32  26.9  6.35  4  44.6  111.8  670
FSDC3212-5-J 32  12  32  26.9  6.35  5  54.6  141.7  832
FSDC3216-4-J 32  16  32  26.9  6.35  4  44.3  111.3  675
FSDC4010-4-J
FSDC4010-5-J 		40
40 		10
10 		40
40 		34.9
34.9 		6.35
6.35 		4
5 		50.3
61.6 		142.4
180.3 		781
970
FSDC4012-4-J
FSDC4012-5-J 		40
40		 12
12 		40
40		 34.9
34.9 		6.35
6.35 		 45  50.2
61.5 		142.2
180.1 		793
985
FSDC4016-4-J
FSDC4016-5-J 		40
40		 16
16 		40
40		 34.9
34.9 		6.35
6.35 		4
5 		50
61.2 		141.7
179.5 		806
1001
FSDC5010-4-J 50  10  50  44.9  6.35  4  55.9  180.2  905
FSDC5010-5-J 50  10  50  44.9  6.35  5  68.5  228.3  1125
FSDC5012-4-J 50  12  50  44.9  6.35  4  55.8  180.1  925
FSDC5012-5-J 50  12  50  44.9  6.35  5  68.4  228.1  1150
FSDC5016-4-J 50  16  50  44.9  6.35  4  55.7  180  950
FSDC5016-5-J 50  16  50  44.9  6.35  5  68.2  227.6  1180
Specificatio
codex
Nominal
diametrum
Nominal
ducere 		Exterior
diametrum
ducere 		Ferrum
pILA
diametrum 		Fundo
diametrum
dE  fustis 		Numerus
dE  cyclus 		Basic  ratum  load Firmitas
KC  N⁄μm
Dynamicus  load
CA  kN 		Stans  load
Comis  kN
fac Pho  d₁ DW d ₂ n
FSDC6310-5 63  10    61  6.35  56.4  5  75.5  285.8  1331
FSDC6312-5 63  12   61  6.35  56.4  5  75.4  285.6  1362
FSDC6312-5 63  12   61  7.938  55.3  5  102.7  356.6  1405
FSDC6316-5 63  16   61  6.35  56.4  55  75.3  285.2  1403
FSDC6316-5 63  16   61  10  53.9  5  140  446  1506
FSDC6320-5 63  20   61  6.35  56.4  5  75.1  284.7  1426
FSDC6320-5 63  20   61  10  53.9  5  139.7  445.8  1530
FSDC6325-4 63  25   61  6.35  56.4  4  61.1  224.1  1160
FSDC6325-4 63  25   61  10  53.9  4  113.7  350.7  1244
FSDC6330-4 63  30   61  6.35  56.4  4  60.8  223.3  1164
FSDC6330-4 63  30   61  10  53.9  4  113.2  349.5  1248
FSDC6340-4 63  40   61  6.35  56.4  4  60.1  221.4  1160
FSDC6340-4 63  40   61  10  53.9  4  111.8  346.9  1242

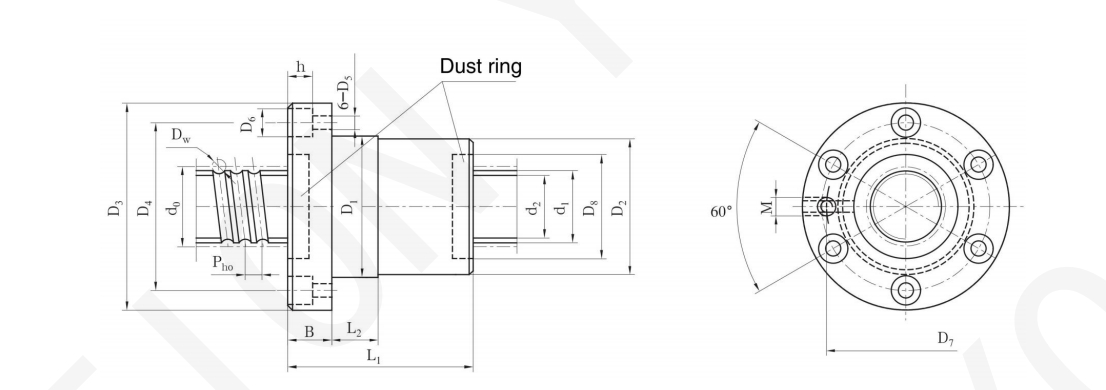

Somun  montāgē  connectio  magnitudo Sartname
codex
Di(g6) D2()  L₂  D₃ B D ₄ D ₅ Typus T  T₁ M LI

57
57
57
57
  15
  15
  87
  87
16
16
72
72
9
9 		1  34.5   69  M8x1 70  FSDC3210-4-J
34.5  69  M8x1 80  FSDC3210-5-J

57
57
57
57
  15
  15
  87
  87
16
16
72
72
9
9 		34.5   69  M8x1 79  FSDC3212-4-J
34.5  69  M8x1 91  FSDC3212-5-J
57  57    15    87  16  72  9  34.5   69  M8x1 94  FSDC3216-4-J
65
65 		65
65 		  20
  20 		  95
  95 		18
18 		  80
  80		 9
9 		2  36   72  M8x1 72  FSDC4010-4-J
36  72  M8x1 82  FSDC4010-5-J
65
65 		65
65 		  20
  20 		  95
  95 		18
18 		  80
  80		 9
9 		36   72  M8x1 80  FSDC4012-4-J
36  72  M8x1 92  FSDC4012-5-J
65
65 		65
65 		  20
  20 		  95
  95 		18
18 		80
80		 9
9 		36   72  M8x1 96  FSDC4016-4-J
36  72  M8x1 112  FSDC4016-5-J
75
75 		75
75 		  20
  20 		  118
  118 		18
18 		100
100 		 11  46   92  M8x1 72  FSDC5010-4-J
46  92  M8x1 82  FSDC5010-5-J
75
75 		75
75 		  20
  20 		  118
  118 		18
18 		100
100 		11  46   92  M8x1 79  FSDC5012-4-J
46  92  M8x1 91  FSDC5012-5-J
75
75 		75
75 		  20
  20 		  118
  118 		18
18 		100
100 		11  46   92  M8x1 97  FSDC5016-4-J
46  92  M8x1 113  FSDC5016-5-J

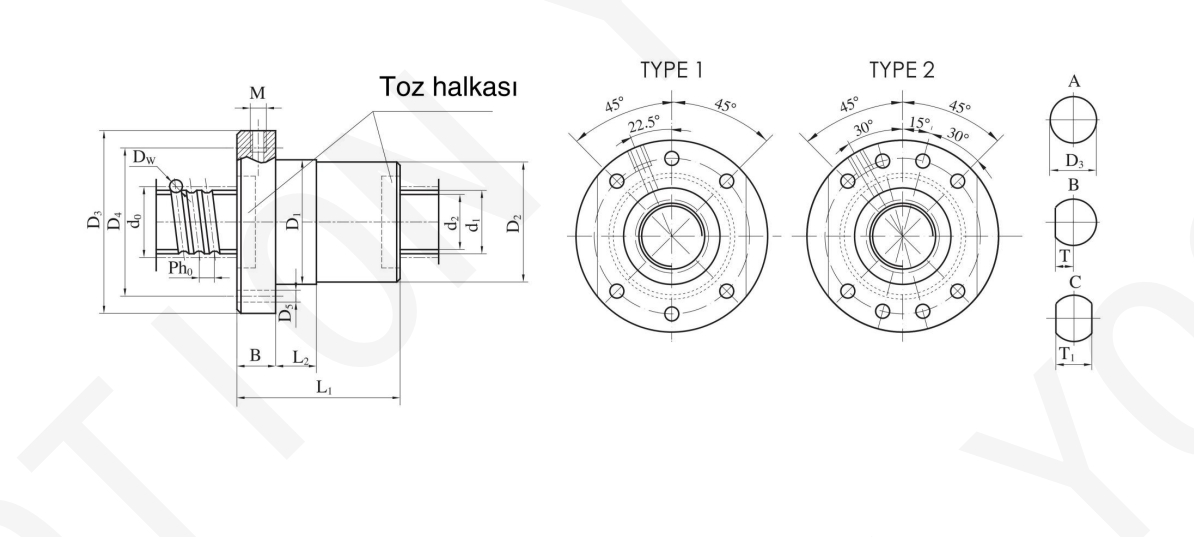

Pho Specificatio
codex
Di(g6) D2() L ₂ D ₃ B  D₄ D ₅ Typus T  T₁ M L
95  05  20     135  22    115  13.5  2  50  100  M8×1 91  FSDC6310-5
95  95  20     135  22    115  13.5  50  100  M8×1 99  FSDC6312-5
98  98  20     138  25    118  13.5  51.5  103  M8×1   105  FSDC6312-5
95  95  30     135  22    115  13.5  50  100  M8×1   119  FSDC6316-5
107  107  30     147  28    127  13.5  56  112  M8×1   134  FSDC6316-5
95  95  40     135  22    115  13.5  50  100  M8×1   138  FSDC6320-5
107  107  40     147  28    127  13.5  56  112  M8×1   153  FSDC6320-5
95  95  40     135  22    115  13.5  50  100  M8×1   138  FSDC6325-4
107  107  40     147  28    127  13.5  56  112  M8×1   153  FSDC6325-4
95  95  40     135  22    115  13.5  50  100  M8×1   158  FSDC6330-4
107  107  40     147  28    127  13.5  56  112  M8×1   172  FSDC6330-4
95  95  40     135  22    115  13.5  50  100  M8×1   198  FSDC6340-4
107  107  40     147  28    127  13.5  56  112  M8×1   210  FSDC6340-4


Specificatio
codex
Nominal
diametrum 		Nomen
ducere
Exterior
diametrum
dE  fustis
Fundo
diametrum
dE  fustis
Ferrum  pILA
diametrum 		Numerus
dE  cyclus 		Basic  ratum  load Firmitas
KC  N⁄μm
Dynamicus  load
CA  kN 		Stans  load
COA  kN
fac PH* d ₁ d ₂ DW N

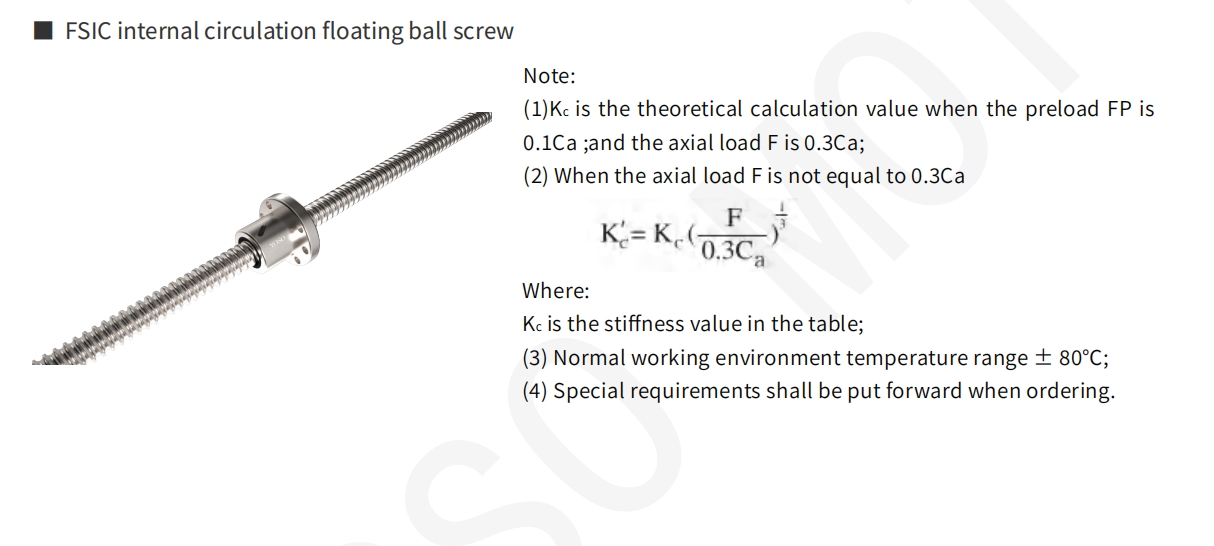

FSIC1204-3 4  11.3  11.3  2.381  9.5  3  4.2  7.3  138.0
FSIC1604-3 4  15.3  15.3  2.381  13.5  3  5.2  11.0  188.0
FSIC1605-3 5  15.5  15.5  3.5  12.9  3  8.1  14.6  184.0
FSIC2004L-3 4  19.3  19.3  2.381  175  3  5.8  14.0  225.0
FSIC2004R-3 4  19.1  19.1  3  16.9  3  7.6  16.5  220.0
FSIC2005-3 5  19.5  19.5  3.5  16.9  3  9.5  19.8  229.0
FSIC2504-3 4  24.1  24.1  3  21.9  3  8.8  22.3  270.0
FSIC2505-3 5  24.5  24.5  3.5  21.9  3  10.6  25.1  273.0
FSIC2506-3 6  23.9  23.9  3.969  20.9  3  12.3  27.2  273.0
FSIC3204-3 32  4  31.1  3  28.9  3  9.9  29.1  324.0
FSIC3204-5 32  4  31.1  3  28.9  5  15.4  48.5  530.0
FSIC3205-3 32  5  31.5  3.5  28.9  3  12.3  34.3  341.0
FSIC3205-5 32  5  31.5  3.5  28.9  5  19.1  57.2  557.0
FSIC3206-3 32  6  30.9  3.969  27.9  3  14.3  37.3  343.0
FSIC3206-5 32  6  30.9  3.969  27.9  5  22.2  62.2  560.0
FSIC3208-3 32  8  30.6  5  26.9  3  19.2  45.8  354.0
FSIC3208-5 32  8  30.6  5  26.9  5  29.9  76.3  577.0
FSIC3210-3 32  10  31  5.953  26.5  3  23.9  53.4  363.0
FSIC3210-5 32  10  31  5.953  26.5  5  37.1  89.0  593.0
FSIC4005-3 40  5  39.5  3.5  36.9  3  13.4  42.3  391.0
FSIC4005-5 40  5  39.5  3.5  36.9  5  20.8  70.5  639.0
Specificatio
codex 		Nominal
diametrum 		Nomen
ducere
Exterior
diametrum
dE  fustis 		Ferrum  pILA
diametrum
Fundo
diametrum
dE  fustis 		Numerus
dE  cyclus 		Basic  ratum  load Firmitas
KC  N⁄μm
Dynamicus  load
CA  kN 		Onus Stabilitum
Coa kN
fac Pho d ₁ DW d ₂ N
FSIC4006-3 40  6  38.9  3.969  35.9  3  15.9  47.6  404.0
FSIC4006-5 40  6  38.9  3.969  35.9  5  24.6  79.3  660.0
FSIC4008-3 40  8  38.6  5  34.9  3  21.7  59.3  429.0
FSIC4008-5 40  8  38.6  5  34.9  5  33.7  98.8  700.0
FSIC4010-3 40  10  39.5  7.144  34.3  3  45.1  114.4  555.0
FSIC4010-5 40  10  39.5  7.144  34.3  5  70.0  190.7  905.0
FSIC4012-4 40  12  38  7.144  32.7  4  57.7  152.3  743.0
FSIC4012-5 40  12  38  7.144  32.7  5  69.9  190.4  920.0
FSIC5005-3 50  5  49  3.5  46.4  3  14.8  54.2  453.0
FSIC5005-5 50  5  49  3.5  46.4  5  23.0  90.3  742.0
FSIC5006-3 50  6  49  3.969  46  3  17.6  61.2  472.0
FSIC5006-5 50  6  49  3.969  46  5  27.4  102.0  772.0
FSIC5008-3 50  8  49  5  45.3  3  24.1  75.5  504.0
FSIC5008-5 50  8  49  5  45.3  5  37.3  125.8  823.0
FSIC5010-3 50  1  49  7.144  43.8  3  50.5  145.1  650.0
FSIC5010-5 50  10  49  7.144  43.8  5  78.3  241.8  1062.0
FSIC5012-4 50  12  49  7.144  43.8  4  64.5  193.3  875.0
FSIC5012-5 50  12  49  7.144  43.8  5  78.2  241.6  1084.0
Specificatio
codex
Nomen
diametrum
Nomen
ducere
Exterior
diametrum
dE  fustis
Fundo
diametrum
aut  fustis 		Ferrum  pILA
diametrum 		Numerus
dE  cyclus 		Basic  ratum  load Firmitas
Kc N⁄μm
Dynamicus  load
CA  kN 		Onus Stabilitum
Coa kN
fac Pn d d DW N
FSIC6308-4 63  8  61  5  57.3  4  34.3  129.4  787.0
FSIC6308-5 63  8  61  5  57.3  5  41.6  161.7  975.0
FSIC6310-4 63  10  61  7.144  55.7  4  71.7  244.5  999.0
FSIC6310-5 63  10  61  7.144  55.7  5  86.8  305.6  1237.0
FSIC6312-4 63  12  61  7.144  55.8  4  71.6  244.4  1025.0
FSIC6312-5 63  12  61  7.144  55.8  5  86.8  305.4  1270.0
FSIC6316-4 63  16  61  10  53.8  4  112.5  338.5  1106.0
FSIC6316-5 63  16  61  10  53.8  5  136.4  423.1  1370.0
FSIC6320-4 63  20  61  10  53.8  4  112.3  337.9  1126.0
FSIC6320-5 63  20  61  10  53.8  5  136.0  422.3  1395.0
FSIC8010-4 80  10  78  7.144  72.7  4  81.4  325.8  1151.0
FSIC8010-5 80  10  78  7.144  72.7  5  98.6  407.3  1427.0
FSIC8012-4 80  12  78  7.144  72.7  4  81.4  325.7  1232.0
FSIC8012-5 80  12  78  7.144  72.7  5  98.6  407.2  1527.0
FSIC8016-4 80  16  78  10  70.8  4  122.9  419.6  1284.0
FSIC8016-5 80  16  78  10  70.8  5  1488  524.5  1591.0
FSIC8020-4 80  20  78  10  70.8  4  122.7  419.1  1314.0
FSIC8020-5 80  20  78  10  70.8  5  148.6  523.9  1627.0
FSIC10016-4 100  16  97  10  89.8  4  137.4  539.2  1506.0
FSIG10016-5 100  16  97  10  89.8  5  166.5  674.0  1866.0
FSIC10020-4 100  20  97  10  89.8  4  137.3  538.8  1552.0
FSIC10020-5 100  20  97  10  89.8  5  166.3  673.6  1924.0
FSIC12016-5 120  16  117  10  109.8  5  181.0  824.0  2083.0
FSIC12016-7 120  16  117  10  109.8  7  241.7  1153.6  2880.0
FSIC12020-5 120  20  117  10  109.8  5  180.8  823.6  2166.0
FSIC12020-7 120  20  117  10  109.8  7  241.5  1153.0  2993.0


Nux  installatio  connection  dimensio Specificatio
codex
Di(g6) D2() L  D₃ B  D₄ S S H  D₇ M DA L
22  22  10    44  8    32  4.8  8.5  4.5    32  M2.5 16  35  FSIC1204-3
28  28  10    52  10    38  5.8  10  6    32  M6 20  37  FSIC1604-3
28  28  10    52  10    38  5.8  10  6    32  M6 22  42  FSIC1605-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  38  FSIC2004L-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  38  FSIC2004R-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  43  FSIC2005-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  38  FSIC2504-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  43  FSIC2505-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  49  FSIC2506-3
50
50 		50
50 		  10
  10 		  76
  76 		  11
  11		   63
  63 		5.8
5.8 		10
10 		6
6 		  56
  56 		M6
M6 		38
38 		  38
  47 		FSIC3204-3
FSIC3204-5
50
50 		50
50 		  10
  10
  82
  82 		13
13 		  67
  67 		7
7 		12
12 		7
7 		  62
  62
M6
M6 		38
38 		  45
  56
FSIC3205-3
FSIC3205-5
50
50 		50
50 		  10
  10 		  82
  82 		13
13 		  67
  67 		7
7 		12
12 		7
7 		  62
  62 		M6
M6 		38
38 		  51
  66 		FSIC3206-3
FSIC3206-5
50
50 		50
50 		  10
  10 		  82
  82 		13
13 		  67
  67 		7
7 		12
12 		7
7 		  38
  38 		M6
M6 		38
38 		  67
  42 		FSIC3208-3
FSIC3208-5
53
53 		53
53 		  15
  15 		  90
  90 		15
15 		  71
  71 		9
9 		15
15 		9
9 		  70
  70 		M6
M6 		  44
  44		   76
  99 		FSIC3210-3
FSIC3210-5
60
60 		60
60 		  10
  10 		  94
  94 		15
15 		  75
  75 		9
9 		15
15 		9
9 		  74
  74 		M6
M6 		  48
  48		   47
  58 		FSIC4005-3
FSIC4005-5
Nux  installatio  connection  dimensio Specificatio
codex
Di(g6) D2() L  D₃ B  D₄ S S H  D₇ M DA L

60
60
60
60
10
10
  94
  94
15
15
  75
  75
9
9
15
15
9
9
  74
  74
M6
M6
48
48
53
68
FSIC4006-3
FSIC4006-5

63
63
63
63
15
15
  108
  108
18
18
  85
  85
11
11
18
18
11
11
  85
  85
M6
M6
50
50
67
87
FSIC4008-3
FSIC4008-5
63
63
63
63
20
20
  108
  108
18
18
  85
  85
11
11
18
18 		11
11
  80
  80
M8x1
M8x1
52
52
78
101
FSIC4010-3
FSIC4010-5
63
63 		63
63 		20
20 		  108
  108 		18
18 		  85
  85 		11
11 		18
18 		11
11 		  85
  85 		M8x1
M8x1 		50
50
105
116 		FSIC4012-4
FSIC4012-5
71
71 		71
71 		10
10 		  110
  110 		15
15 		  90
  90 		9
9 		15
15 		9
9 		  84
  84 		M8x1
M8x1 		60
60 		47
58 		FSIC5005-3
FSIC5005-5
71
71 		71
71 		15
15 		  110
  110 		15
15 		  90
  90 		9
9 		15
15 		9
9 		  84
  84 		M8x1
M8x1 		60
60 		53
68 		FSIC5006-3
FSIC5006-5
75
75 		75
75 		15
15 		  118
  118 		18
18 		  95
  95 		11
11 		18
18 		11
11 		  90
  90 		M8x1
M8x1 		60
60 		68
84 		FSIC5008-3
FSIC5008-5
75
75 		75
75 		15
15 		  118
  118 		18
18 		  95
  95 		11
11 		18
18 		11
11 		  90
  90 		M8x1
M8x1 		62
62 		77
102 		FSIC5010-3
FSIC5010-5
75
75 		75
75 		20
20 		  118
  118 		18
18 		  95
  95 		11
11 		18
18 		11
11 		  90
  90 		M8x1
M8x1 		60
60 		104
123 		FSIC5012-4
FSIC5012-5
Nux  installatio  connection  dimensio Specificatio
codex
Di(g6) D2() L  D₃ B  D₄  D₅  D₆ H  D₇ M DA L
90  90  20   132  18    110  11    18  11   104  M8×1 75  76  FSIC6308-4
90  90  20   132  18    110  11    18  11   104  M8×1 75  87  FSIC6308-5
90  90  20   138  22    112  13.5    22  13   112  M8×1 75  95  FSIC6310-4
90  90  20   138  22    112  13.5    22  13   112  M8×1 75  107  FSIC6310-5
90  90  20   138  22    112  13.5    22  13   112  M8×1 75  105  FSIC6312-4
90  90  20   138  22    112  13.5    22  13   112  M8×1 75  123  FSIC6312-5
95  95  30   148  28    118  13.5    22  13   118  M8×1 75  140  FSIC6316-4
95  95  30   148  28    118  13.5    22  13   118  M8×1 75  163  FSIC6316-5
95  95  40   148  28    118  13.5    22  13   118  M8×1 75  165  FSIC6320-4
95  95  40   148  28    118  13.5    22  13   118  M8×1 75  189  FSIC6320-5
105  105  20   156  22    130  13.5    22  13   130  M8×1 90  95  FSIC8010-4
105  105  20   156  22    130  13.5    22  13   130  M8×1 90  107  FSIC8010-5
110  110  25   158  22    132  13.5    22  13   132  M8×1 90  105  FSIC8012-4
110  110  25   158  22    132  13.5    22  13   132  M8×1 90  123  FSIC8012-5
118  118  30   168  28    140  13.5    22  13   140  M8×1 95  145  FSIC8016-4
118  118  30   168  28    140  13.5    22  13   140  M8×1 95  165  FSIC8016-5
118  118  40   168  28    140  13.5    22  13   140  M10×1 95  166  FSIC8020-4
118  118  40   168  28    140  13.5    22  13   140  M10×1 95  194  FSIC8020-5
140  140  40   204  28    170  17.5    28  17   170  M10×1 115  145  FSIC10016-4
140  140  40   204  28    170  17.5    28  17   170  M10X1 115  165  FSIC10016-5
140  140  40   204  28    170  17.5    28  17   170  M10×1 115  170  FSIC10020-4
140

160 		140  40

40 		 204  28    170  17.5    28  17   170  M10×1 115  194  FSIC10020-5
160   225  28    190  17.5    28  17   190  M10×1 135  165  FSIC12016-5
160  160  40   225  28    190  17.5    28  17   190  M10×1 135  205  FSIC12016-7
160  160  40   225  28    190  17.5    28  17   190  M10×1 135  194  FSIC12020-5
160  160  40   225  28    190  17.5    28  17   190  M10×1 135  242  FSIC12020-7

Interrogatio online

Si habes ullas suggestionibus, quaeso contacta nos

Contactus

Copyright © Jingpeng Machinery&Equipment(Shanghai) Co.,Ltd All Rights Reserved
