दो-आयामी एकीकृत क्रॉस स्लाइड टेबल रैंकर गाइड CSR-15-20-25-30-35-R-LR

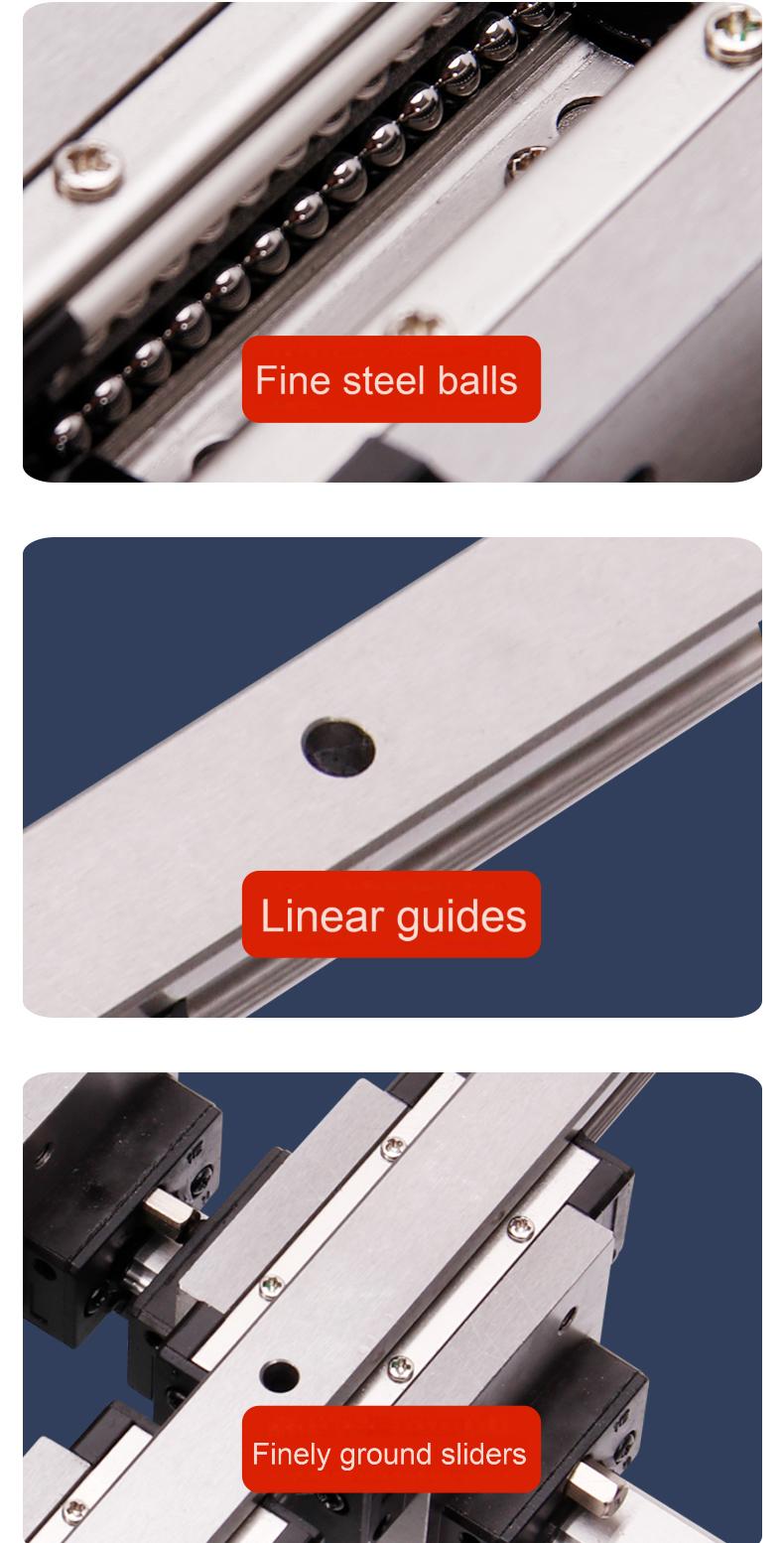

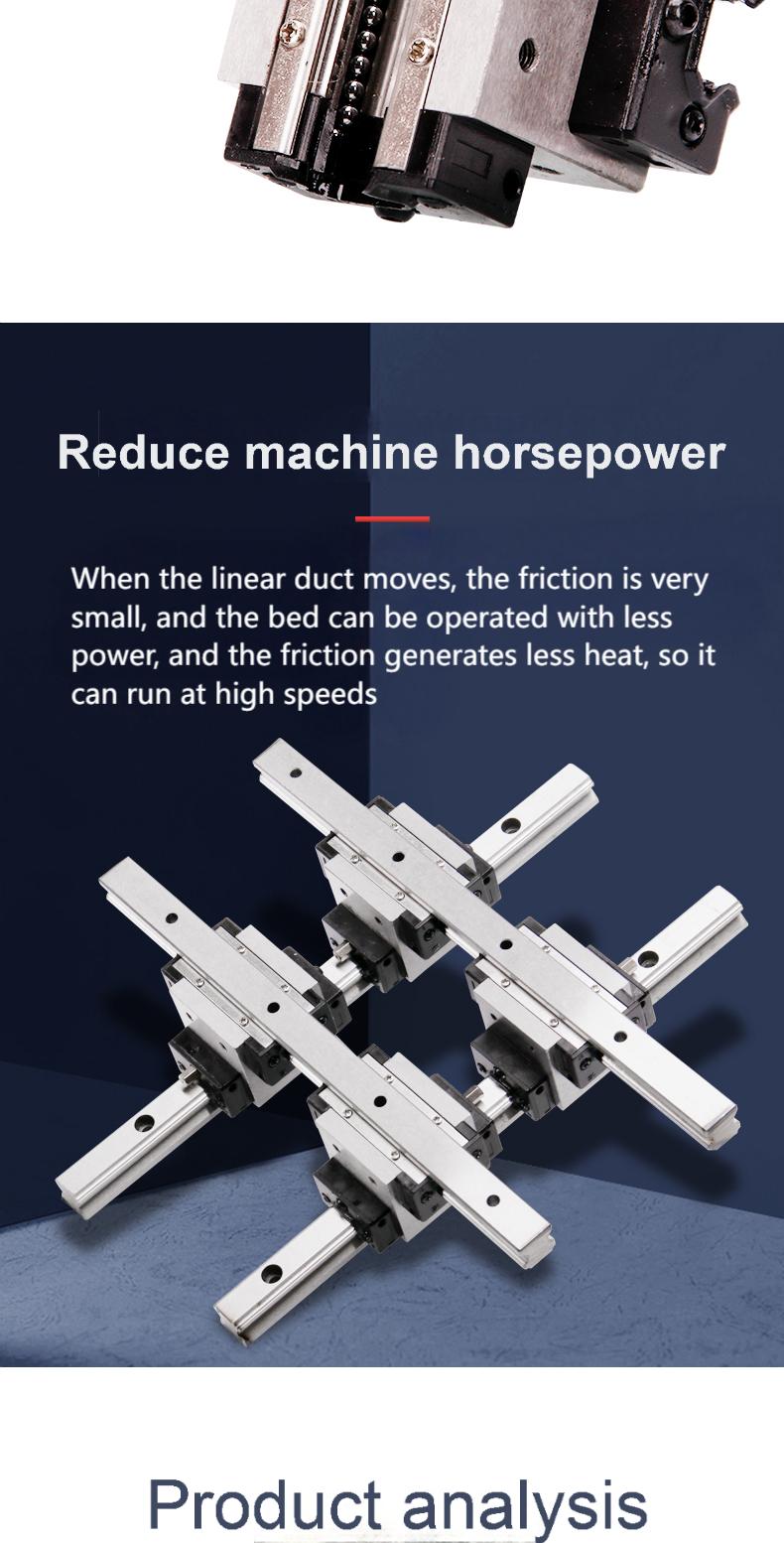

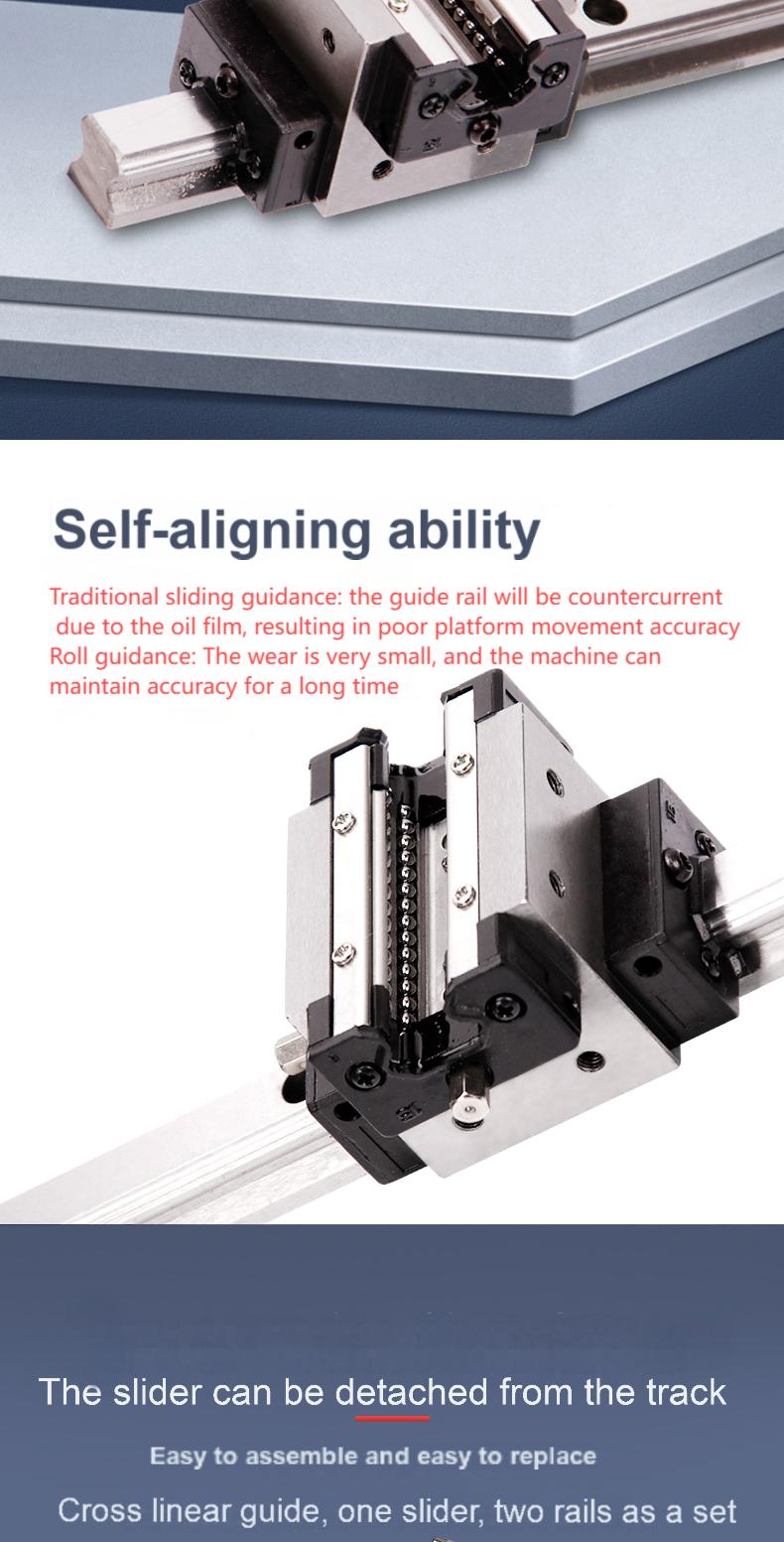

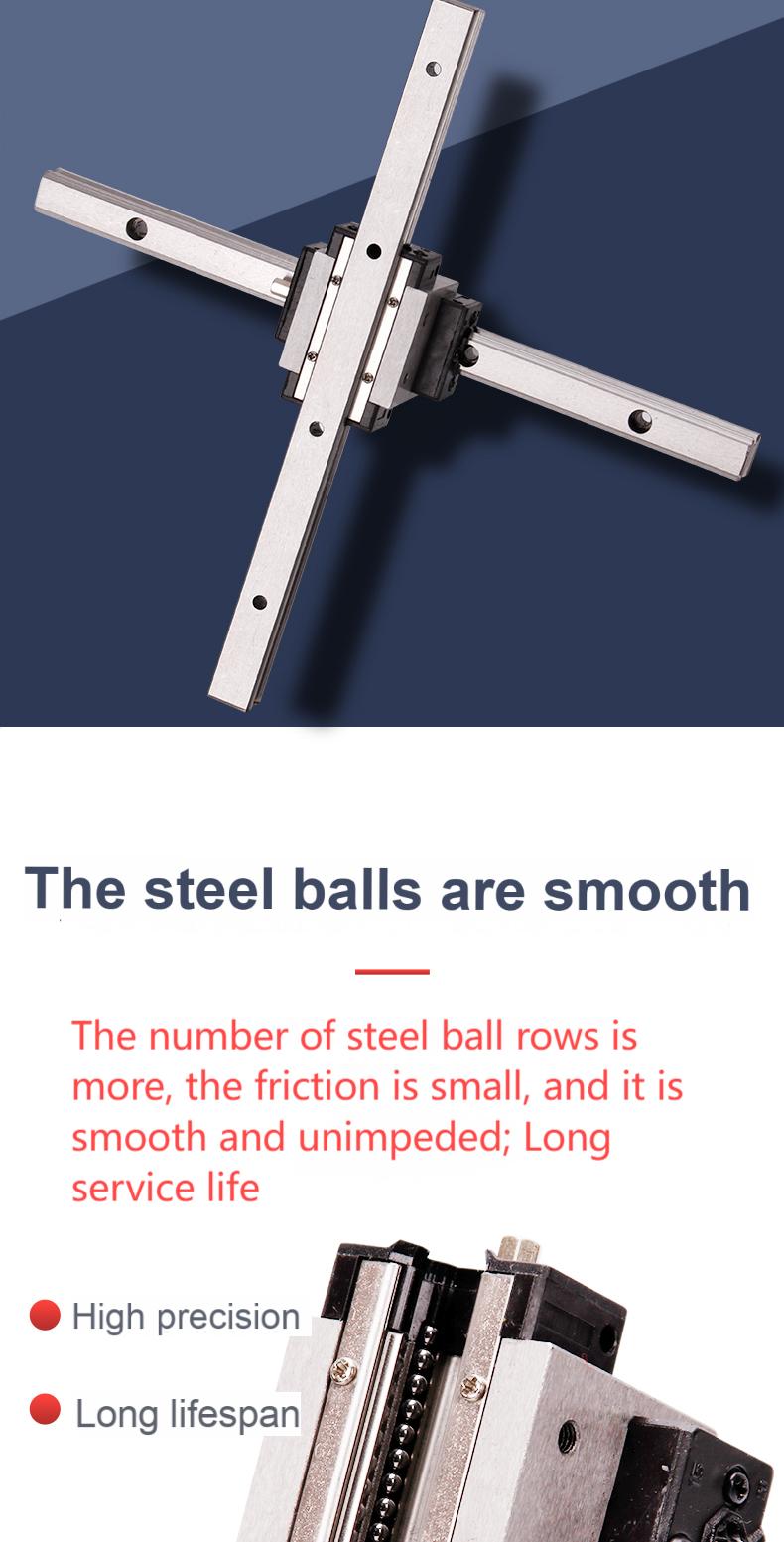

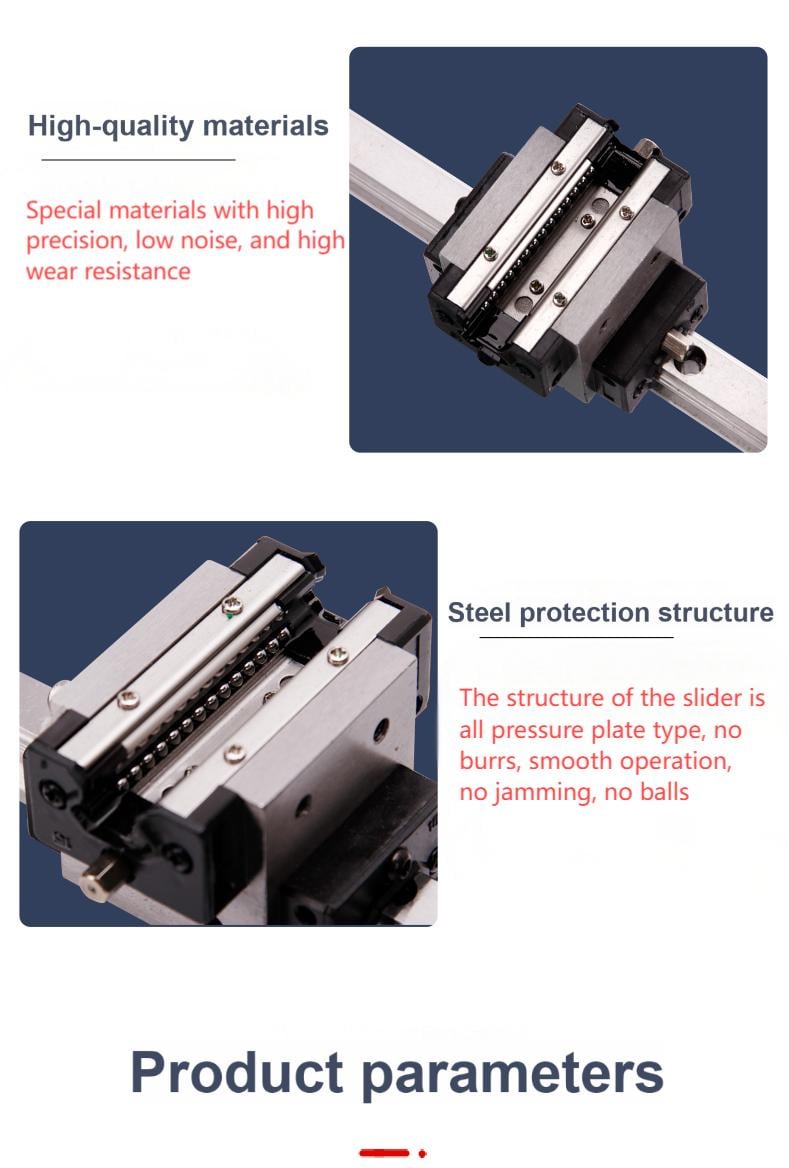

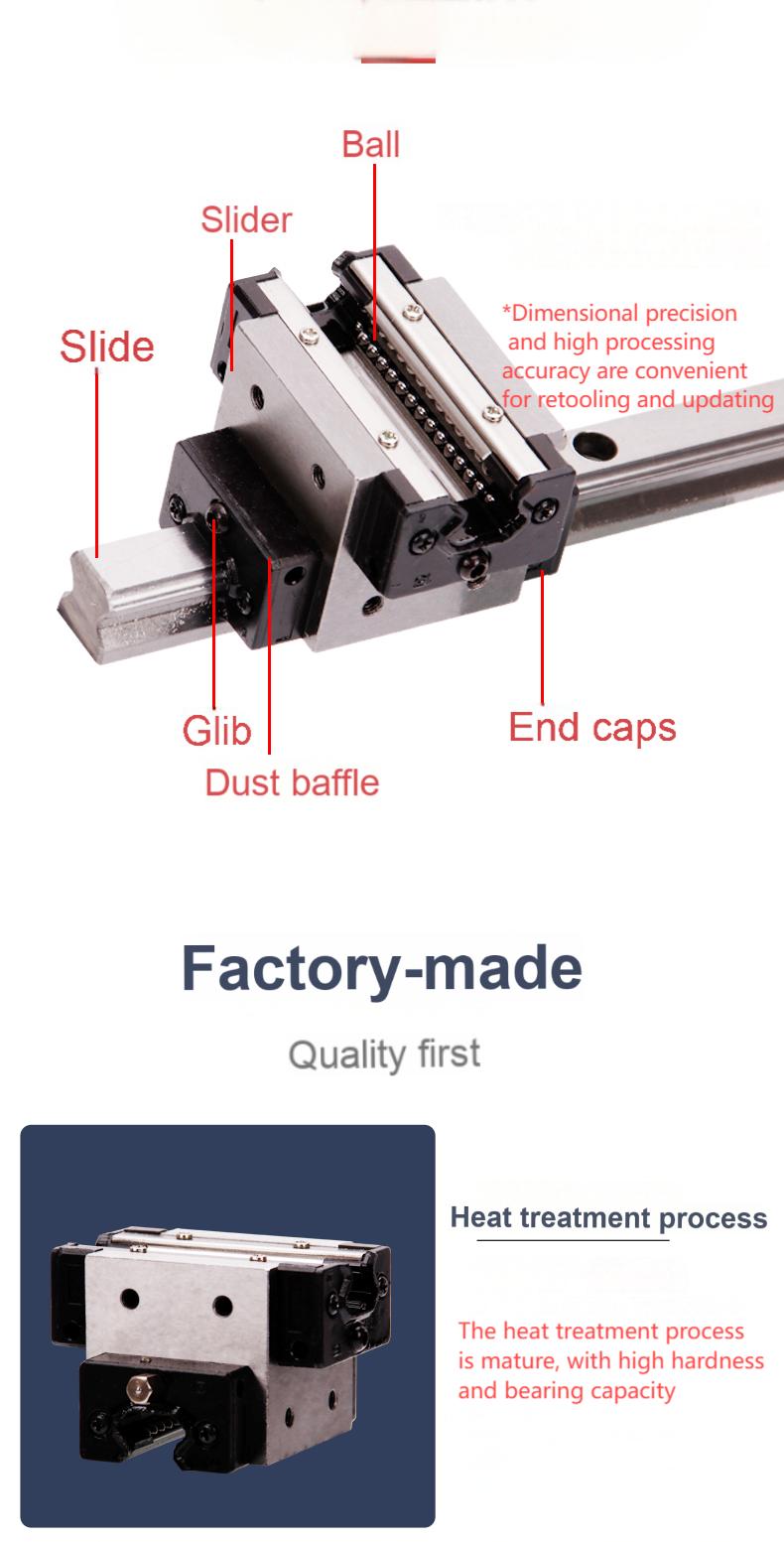

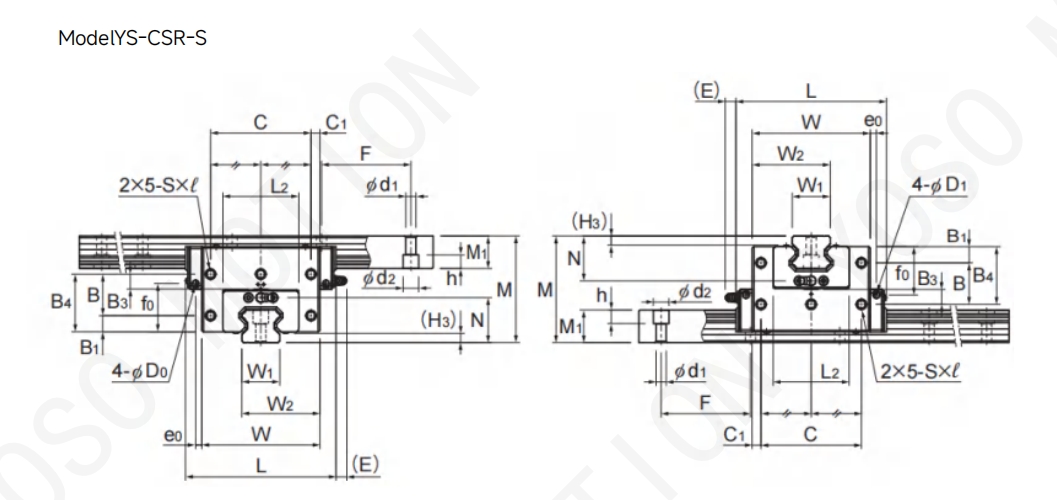

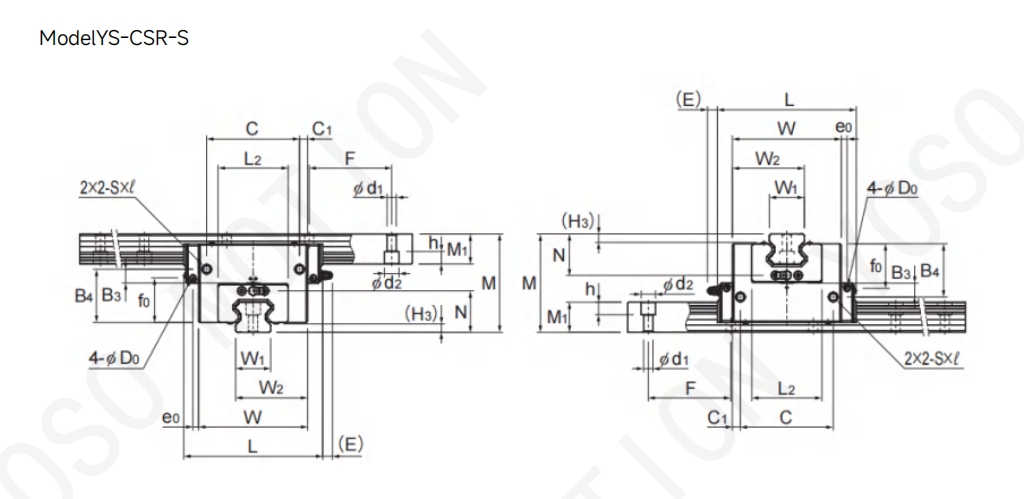

| मॉडल संख्या | बाहरी आयाम | LM ब्लॉक आयाम | |||||||||||||||
|
ऊँचाई मी |
चौड़ाई डब्ल्यू |
लंबाई एल |
बी1 | बी ₃ | B4 | बी | सी | सी | Sxe | LZ | एन | ई | eO | fo | Do |
वसा निप्पल |
|
| YS-CSR15 | 40 | 38.8 | 56.6 | 11.0 | 34.8 | 20 | 94 | M4x6 | 32 | 197 | 5.5 | 3.2 | 22.1 | 3 | PB1021B | ||
|
YS-CSR 20S YS-CSR 20 |
57 |
50.8 66.8 |
74 90 |
13 |
12.7 7.2 |
42.5 37 |
24 |
20 36 |
10.4 5.4 |
M5x8 | 42 | 25 | 12 | 3.1 | 24.8 | 3 | B-M6F |
|
YS-CSR 25S YS-CSR 25 |
70 |
59.5 78.6 |
83.1 102.2 |
18 |
16.4 8.4 |
52 44 |
- 26 |
34 64 |
12.75 7.3 |
M6X10 | 16 | 30 | 12 | 3.5 | 30.5 | 3 | B-M6F |
|
YS-CSR 30S YS-CSR30 |
82 |
70.4 93 |
98 120.6 |
21 |
19.4 11.4 |
61 53 |
32 |
40 76 |
15.2 8.5 |
M6X10 | 58 | 35 | 12 | 5.2 | 38.2 | 5.2 | B-M6F |
| YS-CSR 35 | 95 | 105.8 | 134.8 | 24 | 13.3 | 61 | 37 | 90 | 79 | M8X14 | 68 | 40 | 12 | 5.5 | 5.2 | B-M6F | |
| YS-CSR 40 | 118 | 129.8 | 170.8 | 30 | 15.4 | 75 | 45 | 100 | 99 | M10x15 | 84 | 50 | 16 | 6.4 | 53.1 | 52 | B-PT1/8 |
| एच ₃ | LM रेल आयाम |
बुनियादी भार रेटिंग |
स्थैतिक अनुमत एक क्षण |
द्रव्यमान | ||||||||
|
चौड़ाई डब्ल्यू ±005 |
डब्ल्यू ₂ |
ऊँचाई मी |
पिच F |
dxd ₂ xH |
लंबाई° अधिकतम |
सी किलोन्यूटन |
को किलोन्यूटन |
Mo kN.m |
Ms kN.m |
LM ब्लॉक किलोग्राम |
LM रेल किलोग्राम/मीटर |
|
| 4.7 | 15 | 26.9 | 15 | 60 | 4.5x7.5x5.3 | 3000 | 10.9 | 15.7 | 0.0945 | 0.0945 | 0.34 | 1.5 |
| 4 | 20 |
35.4 43.4 |
18 | 60 | 6x9.5x8.5 | 3000 |
19.8 23.9 |
274 35.8 |
0.218 0.307 |
0.218 0.307 |
0.73 1.3 |
2.3 |
| 5.5 | 23 |
41.25 50.8 |
22 | 60 | 7x11x9 | 3000 |
27.6 35.2 |
364 51.6 |
0.324 0.518 |
0.324 0.518 |
1.2 2.2 |
3.3 |
| 7 | 28 |
49.2 60.5 |
26 | 80 | 9x14x12 | 3000 |
40.5 48.9 |
53.7 70.2 |
0.599 0.852 |
0.599 0.995 |
2 3.6 |
4.8 |
| 75 | 34 | 699 | 29 | 80 | 9x14x12 | 3000 | 65 | 91.7 | 1.37 | 1.37 | 5.3 | 6.6 |
| 10 | 45 | 874 | 38 | 105 | 14x20x17 | 3000 | 100 | 135 | 2.59 | 2.59 | 9.8 | 11 |
