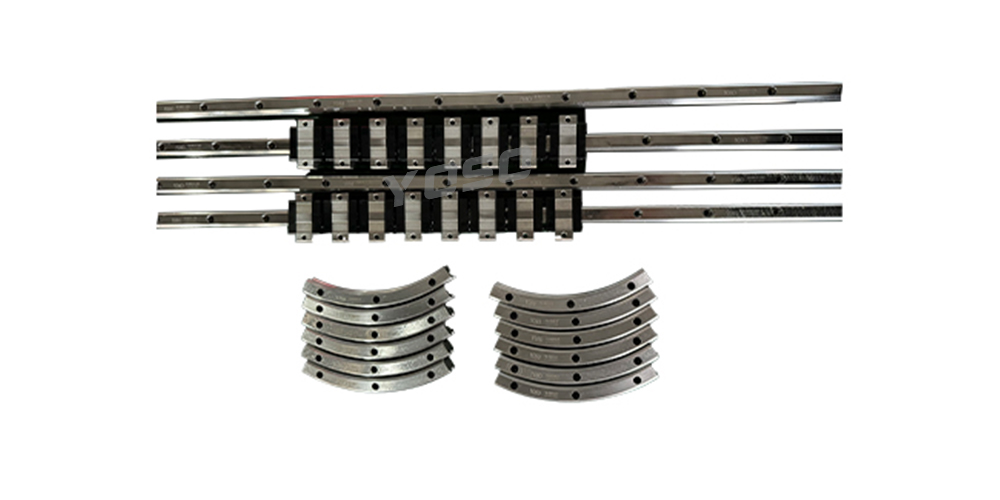

Le guide courbe droit YS-HMG est un nouveau guide courbe droit qui combine les technologies du guide LM YGH et du guide R YCR pour permettre à un glisseur LM du même type de se déplacer continuellement sur des voies droites et courbes. Il a permis une réduction significative des coûts en améliorant l'efficacité du travail des lignes d'assemblage et de convoyage ainsi que des équipements d'inspection, et en simplifiant la structure en supprimant les élévateurs et les tables de travail.
Il permet des combinaisons libres de formes droites et courbes.
Étant donné que les blocs LM peuvent passer en douceur entre les sections droites et courbes, diverses combinaisons de rails droits et courbes peuvent être assemblées en différentes formes telles que O, U, L et S. De plus, le YS-HMG permet de monter une grande table et de transporter un objet lourd grâce à des combinaisons de plusieurs blocs sur un seul rail ou 2 ou plus de rails LM. Ainsi, il offre une grande liberté de conception.
Le modèle YS-HMG est disponible avec des joints qui peuvent être utilisés pour les sections droites et courbées afin d'empêcher l'entrée de matériaux étrangers. Ces joints droits-courbés fournissent un joint pour les sections droites et courbées, empêchant ainsi l'entrée de matériaux étrangers dans l'unité.
Contrairement à la méthode du shuttle, l'utilisation d'unités YS-HMG dans un système circulant permet de placer les pièces à usiner pendant que d'autres sont inspectées ou montées, ce qui améliore considérablement le temps de processus. L'augmentation du nombre de tables peut encore réduire le temps de processus.
La combinaison de rails droits et courbés élimine la nécessité d'un élévateur et d'une table tournante conventionnellement utilisés pour changer de direction dans les lignes de convoyage et de production. Par conséquent, l'utilisation du YS-HMG simplifie le mécanisme et élimine un grand nombre de pièces, permettant ainsi de réduire les coûts. De plus, le temps de conception peut également être réduit.
Le guide Droit-Courbé YS-HMG nécessite un mécanisme de rotation ou un mécanisme de glissement pour que la table puisse faire pivoter les sections courbes lorsque 2 rails ou plus sont utilisés, ou lorsque 2 blocs LM ou plus sont connectés sur un seul rail. Référez-vous à la Fig.4 pour des exemples de tels mécanismes.
La Fig.5 montre des exemples de conception d'une table lorsque des unités sont utilisées sur plusieurs axes. Le YS-HMG nécessite un mécanisme de rotation et un mécanisme de glissement car la table est décentrée lorsque le bloc LM passe d'une section droite à une section courbe. Le niveau de décentration varie en fonction du rayon de la section courbe et de l'écartement du bloc LM. Par conséquent, il est nécessaire de concevoir le système conformément aux spécifications correspondantes.
La Fig.6 montre les dessins détaillés des mécanismes de glissement et de rotation. Sur la figure, des guides LM sont utilisés dans le mécanisme de glissement et des bagues à rouleaux croisés dans le mécanisme de rotation pour obtenir des mouvements de glissement et de rotation fluides.
Pour la conduite du Guide Droit-Courbé, des transmissions par courroie et des transmissions par chaîne sont disponibles.
| Modèle Non. | Dimensions extérieures | LM blocage dimensions | LM le rail dimensions | ||||||||||
| M | Le | L | L | B | Sxt | Li | N | E. Je suis désolé. | Droit le rail |
Hauteur M ₁ |
|||
| Le ₁ | Le ₂ | F | |||||||||||
| YS-HMG 15A | 24 | 47 | 48 | 28.8 | 38 | M5x11 | 16 | 4.3 | 5.5 | 15 | 16 | 60 | 15 |
| YS-HMG 25A | 36 | 70 | 62.2 | 42.2 | 57 | M8x16 | 25.6 | 6 | 12 | 23 | 23.5 | 60 | 22 |
| YS-HMG 35A | 48 | 100 | 80.6 | 54.6 | 82 | M10x21 | 32.6 | 8 | 12 | 34 | 33 | 80 | 29 |
| YS-HMG 45A | 60 | 120 | 107.6 | 76.6 | 100 | M12x25 | 42.6 | 10 | 16 | 45 | 375 | 105 | 38 |
| YS-HMG 65A | 90 | 170 | 144.4 | 107.4 | 142 | M16x37 | 63.4 | 19 | 16 | 63 | 53.5 | 150 | 53 |
| LM le rail dimensions |
Basique dynamique charge évaluation (C) |
Basique statique charge notation (Co) | |||||||||||
|
Montage trou d xd ₂ ×h |
Courbé rai | ||||||||||||
| R | n | 0° | 0i | θ ₂ ° |
Résultante charge C)kN |
Section droite Coût)kN |
Courbé section (CO r )kN |
||||||
| 4.5×75×5.3 | 150 | 3 | 60 | 7 | 23 | 2.56 | 4.23 | 044 | |||||
| 300 | 5 | 60 | 6 | 12 | |||||||||
| 400 | 7 | 60 | 3 | 9 | |||||||||
| 7×11×9 | 500 | 9 | 60 | 2 | 7 | 9.41 | 10.8 | 6.7 | |||||
| 750 | 12 | 60 | 2.5 | 5 | |||||||||
| 1000 | 15 | 60 | 2 | 4 | |||||||||
| 9×14×12 | 600 | 7 | 60 | 3 | 9 | 177 | 19 | 11.5 | |||||
| 800 | 11 | 60 | 2.5 | 5.5 | |||||||||
| 1000 | 12 | 60 | 2.5 | 5 | |||||||||
| 1300 | 17 | 60 | 2 | 3.5 | |||||||||
| 14×20×17 | 800 | 8 | 60 | 2 | 8 | 28.1 | 297 | 18.2 | |||||
| 1000 | 10 | 60 | 3 | 6 | |||||||||
| 1200 | 12 | 60 | 2.5 | 5 | |||||||||
| 1600 | 15 | 60 | 2 | 4 | |||||||||
| 18×26×22 | 1000 | 8 | 60 | 2 | 8 | 66.2 | 66.7 | 362 | |||||
| 1500 | 10 | 60 | 3 | 6 | |||||||||
| 2000 | 12 | 45 | 0.5 | 4 | |||||||||
| 2500 | 13 | 45 | 1.5 | 3.5 | |||||||||
| 3000 | 10 | 30 | 1.5 | 3 | |||||||||
| Table¹ Moments statiques permis du modèle YS-HMG | |||||||||||||
| Modèle N° | Le nombre de |
M 口 口 |
|||||||||||
| Droit section | Section courbe | Droit section | Courbé section | Droit section | Courbé section | ||||||||
| YS-HMG 15 | 0.008 | 0.007 | 0.008 | 0.01 | 0.027 | 0.003 | |||||||
| YS-HMG 25 | 01 | 004 | 01 | 0.05 | 011 | 0.07 | |||||||
| YS-HMG 3 5 | 0.22 | 0.11 | 022 | 012 | 0.29 | 0.17 | |||||||
| YS-HMG 45 | 0.48 | 0.2 | 0.48 | 022 | 0.58 | 0.34 | |||||||
| YS-HMG 65 | 1.47 | 0.66 | 1.47 | 073 | 1.83 | 0.94 | |||||||
