Guide linéaire courbé : comment le rail courbé et le système de guidage circulaire améliorent l’efficacité de la production automatisée

Les guides linéaires droits classiques ne permettent qu’un mouvement de va-et-vient le long d’un seul axe. Or, de nombreuses lignes de production automatisées modernes exigent que les pièces suivent des trajectoires circulaires, en arc, en boucle rectangulaire ou en virage vertical. C’est précisément dans ce contexte que les guides linéaires incurvés (également appelés rails de guidage en arc) deviennent un composant fondamental du système de mouvement.

Les systèmes de rails courbes adoptent une structure à billes circulantes, appliquant le même principe de roulement que les guides linéaires droits. Ils assurent ainsi une haute précision, un faible frottement et un déplacement fluide tout en permettant un mouvement courbe. Les fabricants peuvent personnaliser la piste selon les besoins réels : pistes circulaires fermées, pistes d’arc rectangulaires, rails courbes verticaux et guides d’arc de formes spéciales destinés aux équipements non standard. Le rayon et le diamètre de l’arc constituent des paramètres personnalisables, qui influencent de façon déterminante la capacité de charge, la vitesse de déplacement et l’espace minimal de virage.

Principaux scénarios d'application

1. Lignes d’emballage et de remplissage : convoyage continu et circulant de bouteilles, de boîtes et de supports, assurant une production ininterrompue sans démarrages ni arrêts répétés.
2. Postes de montage automatisés : transfert de porte-pièces rotatifs dans des postes de travail circulaires, largement utilisés dans le montage de composants électroniques.
3. Manutention de matériaux et systèmes portiques : les rails courbes verticaux sont utilisés pour transmettre des mouvements tournants ascendants ou descendants, permettant ainsi une économie d’espace.
4. Équipement de test : inspection cyclique continue des pièces, précision stable de positionnement répétitif.

Points clés pour la sélection d’un rail courbe

La première chose à confirmer est le rayon ou le diamètre de l’arc. Un rayon plus petit permet d’économiser de l’espace d’installation, mais limite la charge maximale et la vitesse linéaire. Un rayon plus grand assure un fonctionnement plus fluide et supporte des charges plus lourdes, tout en nécessitant une empreinte au sol plus grande. Ensuite vient la forme de la piste : rail circulaire complet, piste rectangulaire en boucle avec quatre coins arrondis, rail courbe vertical ou guide arc spécial sur mesure. Vous devez également définir la charge de travail, la vitesse de fonctionnement, la précision de répétition requise et les conditions environnementales (poussière, humidité, température).

De nombreux concepteurs d’équipements ont tendance à utiliser des guides rectilignes séparés combinés à des paliers rotatifs pour créer un mouvement circulaire. Toutefois, cette combinaison présente des inconvénients évidents : structure complexe, erreur cumulative de positionnement, bruit et entretien fréquent. Le guide linéaire courbé intégré résout ces problèmes. L’ensemble de la piste est usiné en une seule pièce. Le chariot roulant parcourt continuellement le trajet arqué, garantissant ainsi une précision constante sur toute la course.

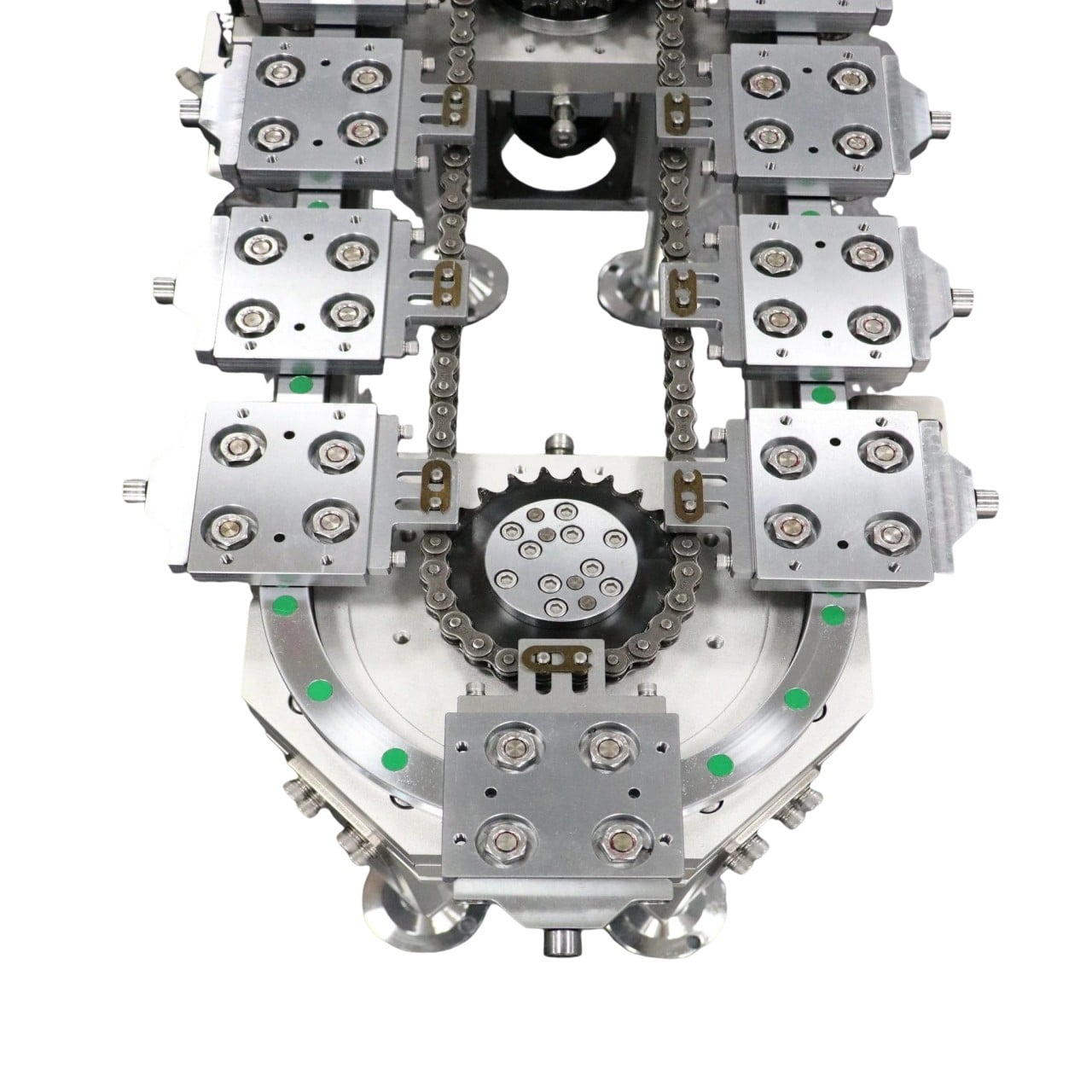

La capacité de personnalisation constitue un avantage majeur. Si les rails courbés standards ne correspondent pas à l’agencement de votre machine, les fournisseurs peuvent usiner des pistes selon le rayon et le diamètre définis sur vos plans. Que ce soit pour un mouvement circulaire horizontal, un transfert en boucle rectangulaire ou un convoyage vertical courbé, une solution de guide arqué sur mesure peut réduire la complexité de la conception de votre équipement et raccourcir le cycle global de développement de la machine.

En conclusion, les guides linéaires courbes constituent la solution de mouvement privilégiée pour l’automatisation à circulation continue. Une sélection appropriée du rayon d’arc, du diamètre et de la forme de la piste (circulaire / rectangulaire / verticale / forme spéciale) améliorera considérablement la stabilité de l’équipement et le débit de production. Si vous recherchez des solutions fiables de rails courbes pour votre projet d’automatisation, consultez notre équipe d’ingénierie pour obtenir un soutien technique.
