Guide d’achat des rails de guidage arqués : différences entre les rails circulaires, rectangulaires, verticaux et les rails courbes de formes spéciales

Lors de la conception de machines d’automatisation nécessitant un mouvement cyclique, les ingénieurs doivent souvent choisir entre une table rotative et un rail de guidage en arc. Les tables rotatives conviennent aux rotations par indexation intermittente, tandis que les rails de guidage en arc permettent un déplacement continu et ininterrompu. Selon l’agencement de la machine, les trajectoires de mouvement en arc peuvent être classées en rails circulaires, en boucle rectangulaire, verticaux courbes ou sur mesure à forme spéciale. Chaque type présente des caractéristiques uniques et des scénarios d’application spécifiques.

1. Rail de guidage en arc circulaire

Le guide circulaire forme une piste fermée en cercle. Son paramètre fondamental est le diamètre du cercle ou le rayon de l’arc. Ce type est couramment utilisé dans les postes de montage rotatifs et les lignes d’inspection continue de produits. Plusieurs coulisseaux peuvent se déplacer de façon synchrone le long de tout le cercle. La trajectoire de déplacement est uniforme et les vibrations sont faibles. À noter que le rayon minimal est limité par la taille du coulisseau ; un rayon trop petit augmente l’usure des billes et réduit la durée de vie utile.

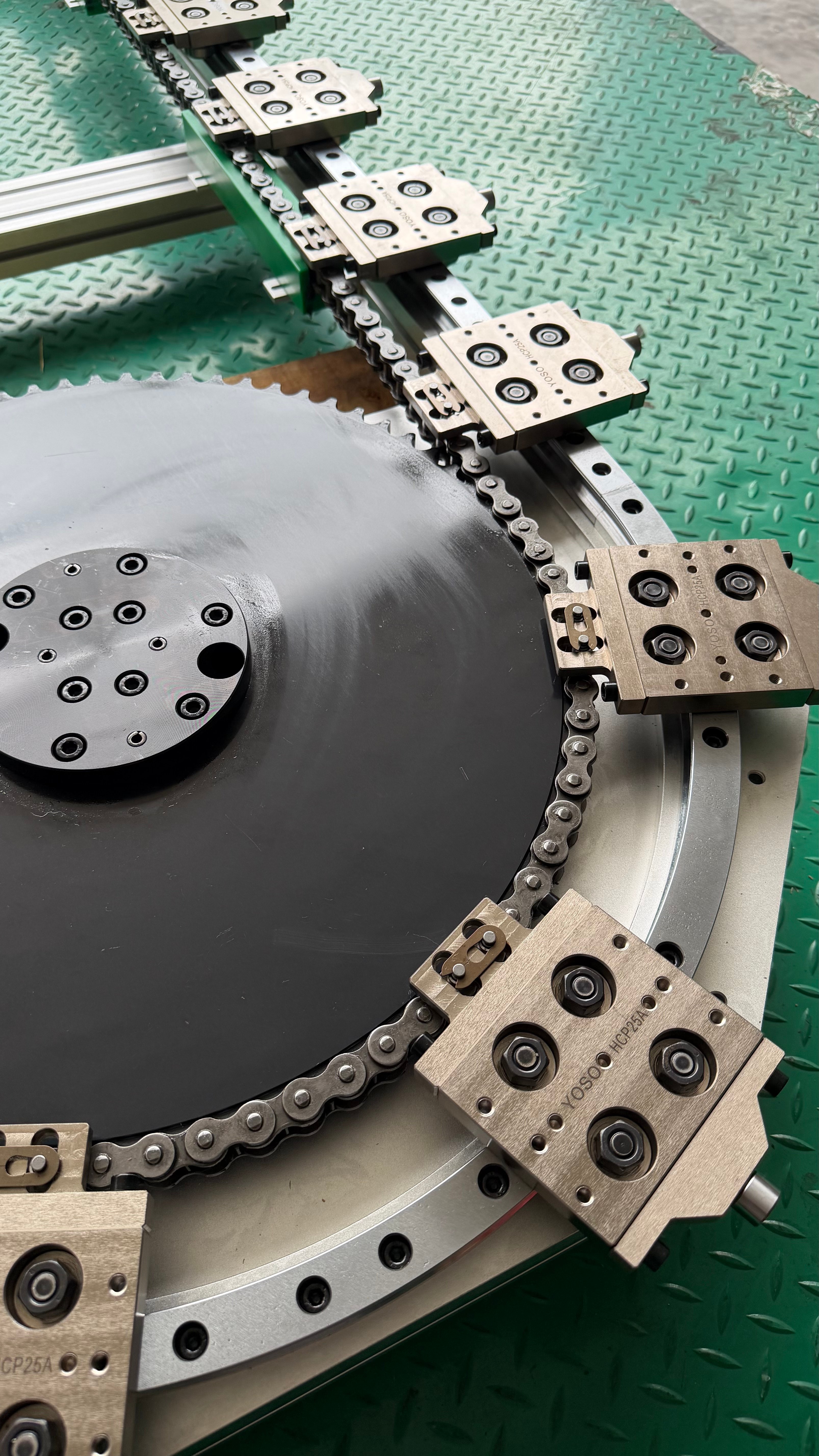

2. Système de rail courbe en boucle rectangulaire

La piste d’arc rectangulaire associe des segments de rail droits et quatre sections d’arc aux coins pour former une boucle rectangulaire fermée. Il s’agit de l’option la plus répandue pour les lignes de convoyage. Les sections droites assurent le transport sur de longues distances, tandis que les quatre arcs aux coins permettent le changement de direction. Les concepteurs peuvent définir séparément le rayon des quatre arcs aux coins. Cette disposition souple optimise l’utilisation de l’espace au sol de l’atelier et est largement employée dans l’automatisation de l’emballage.

3. Rail de guidage courbe vertical

La plupart des rails courbes fonctionnent sur des plans horizontaux. Le rail courbe vertical permet un mouvement en arc dans la direction verticale, soulevant ou abaissant les chariots le long du trajet courbe. Cela permet de gagner de l’espace au sol dans les systèmes automatisés de stockage et de manutention compacts. La conception d’arc vertical impose des exigences plus strictes en matière de charge et de résistance à la chute ; aussi faut-il vérifier soigneusement la structure de verrouillage du glisseur et la capacité de charge.

Guide courbe sur mesure, de forme spéciale

Pour les équipements non standard, les pistes circulaires ou rectangulaires standard ne répondent pas aux exigences. Les rails courbes de forme spéciale sont personnalisés à partir de dessins CAO. Le rayon d’arc varie le long du trajet, combinant plusieurs segments courbes et droits. Cette solution convient aux machines d’essai uniques et aux équipements d’automatisation sur mesure, avec un délai de livraison plus long que celui des rails courbes standard.

Rayon et diamètre : les paramètres techniques les plus critiques

Le rayon d’arc détermine directement les performances :

• Petit rayon : installation compacte, adaptée aux charges légères et aux faibles vitesses ; contraintes plus élevées sur les éléments roulants.
• Grand rayon : fonctionnement plus fluide, capacité de charge plus élevée, durée de vie plus longue ; nécessite un espace d’installation plus important.

Lorsque vous envoyez une demande aux fournisseurs, communiquez-leur dès le départ les informations suivantes : type de rail (circulaire / rectangulaire / vertical / forme spéciale), rayon ou diamètre de l’arc, charge de travail, vitesse de déplacement, nombre de chariots, orientation d’installation et exigence de précision.

Rail courbe contre mécanisme de rotation traditionnel

• Vitesse de rotation continue supérieure à celle des tables d’indexage rotatives
• Plusieurs chariots peuvent circuler simultanément sur une seule piste
• Erreur cumulative de positionnement inférieure à celle d’un rail droit assemblé combiné à un mécanisme de virage
• Trajectoire flexible : circulaire, rectangulaire, verticale ou sur mesure

La technologie des rails de guidage en arc continue d’évoluer. Comme un nombre croissant de fabricants adoptent le procédé de meulage haute précision, les systèmes de mouvement courbes sont progressivement intégrés dans les équipements pour les secteurs des semi-conducteurs, de l’automatisation médicale et de la logistique intelligente. Si vous évaluez des solutions de mouvement courbe pour votre machine, déterminez d’abord vos exigences en matière de rayon et de dimensions afin d’obtenir un devis précis et une assistance pour les plans techniques.
