مسیر بار گذاری عرضی VR

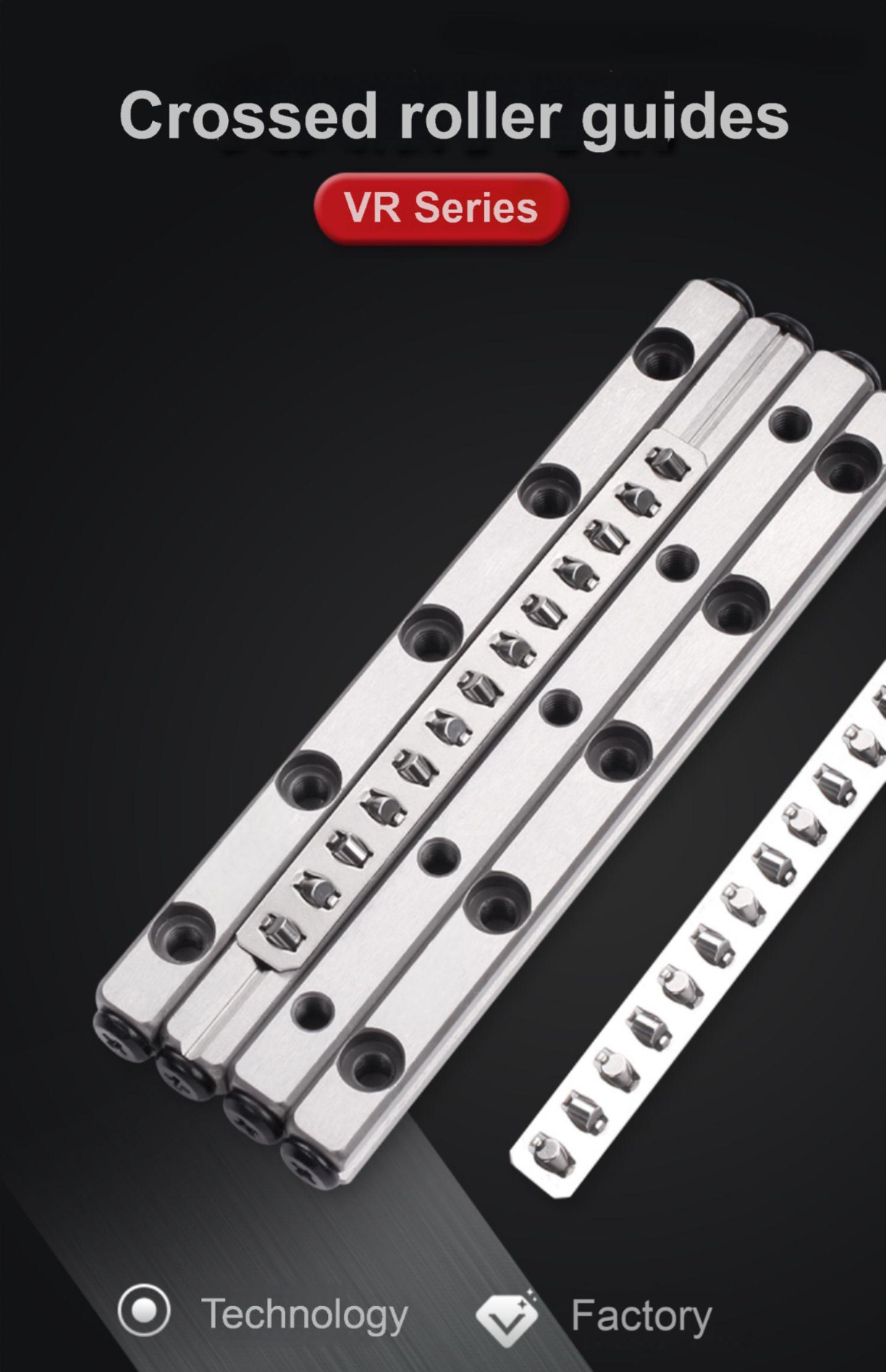

سری VR ریل‌های رولر متقاطع جایگزین ریل‌های THK/IKO می‌شوند

استعلام با ما تماس بگیرید

توضیح

+86-13636560152

[email protected]

استعلام

توضیح

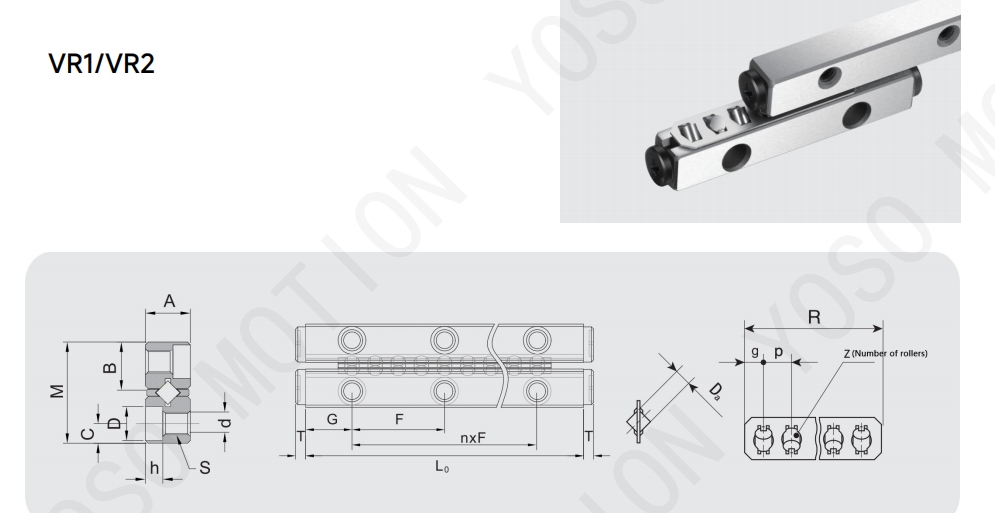

مدل	حداکثر کورس مم	ابعاد اصلی																شماره از غلتک Z
		اندازه ترکیبی				ابعاد مونتاژ								رولر استوانه‌ای با نگهدارنده
		م	A	LO	nxF	G	B	C	ثانیه	د	د	h	ت	DA	ر	g	پ
VR1-20x5Z	15	85	4	20	1×10	5	39	18	متر مربع	1.65	3	1.4	1	1.5	12.5	2	2.5	5
VR1-30x7Z	25			30	2×10										175			7
VR1-40x10Z	30			40	3×10										25			10
VR1-50x13Z	35			50	4×10										32.5			13
VR1-60x16Z	40			60	5×10										40			16
VR1-70x19Z	45			70	6×10										475			19
VR1-80x21Z	55			80	7×10										52.5			21

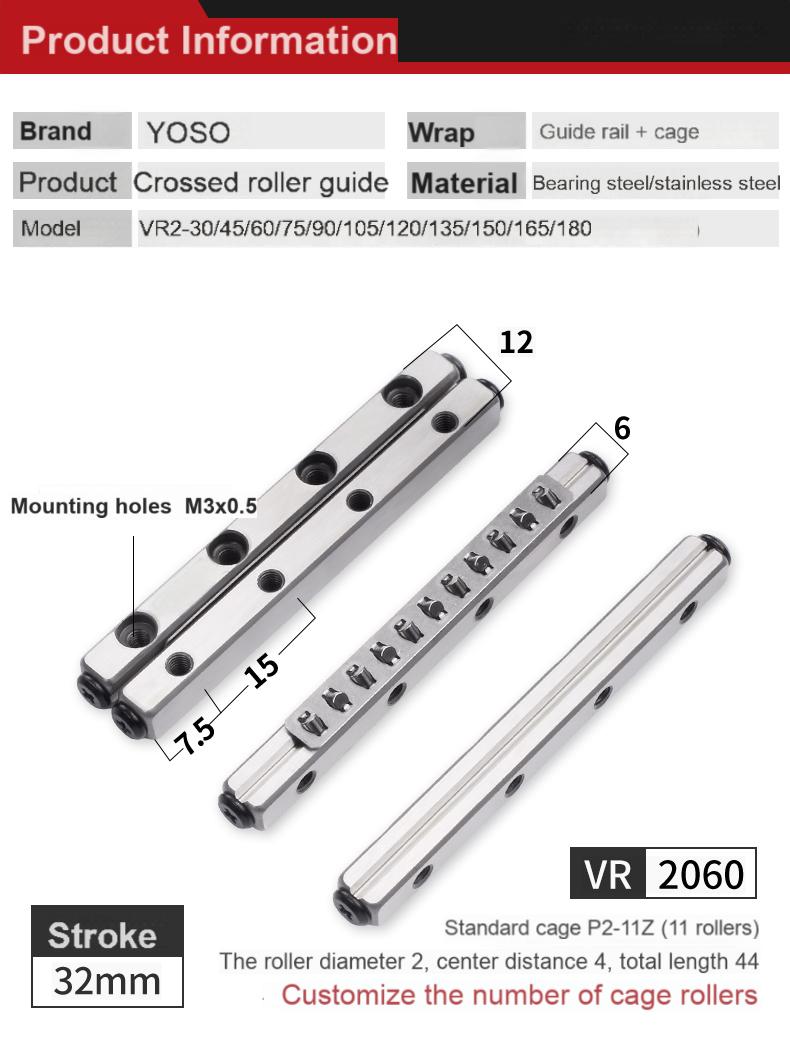

VR2-30x5Z	20	12	6	30	1×15	Z5	5.5	2.5	M3	2.55	4.5	2.2	1.4	2	20	2.5	4	5
VR2-45x8Z	26			45	2×15										32			8
VR2-60x11Z	32			60	3×15										44			11
VR2-75x13Z	46			75	4×15										52			13
VR2-90x16Z	52			90	5×15										64			16
VR2-105x18Z	66			105	۶×۱۵										72			18
VR2-120x21Z	72			120	۷×۱۵										84			21
VR2-135x23Z	86			135	۸×۱۵										92			23
VR2-150x26Z	92			150	9x15										104			26
VR2-165x29Z	98			165	۱۰×۱۵										116			29
VR2-180x327	104			180	۱۱×۱۵										128			32

مدل	حداکثر کورس مم	ابعاد اصلی																شماره از غلتک Z
		اندازه ترکیبی				ابعاد مونتاژ								رولر استوانه‌ای با نگهدارنده
		م	A	LO	nxF	G	B	C	ثانیه	د	د	h	ت	DA	ر	g	پ
VR3-50x7Z	30	18	8	50	۱×۲۵	12.5	8.3	3.5	M4	3.3	6	31	1.5	3	35	3	5	7
VR3-75x10Z	50			75	۲×۲۵										50			10
VR3-100x14Z	60			100	3×25										70			14
VR3-125x17Z	80			125	۴×۲۵										85			17
VR3-150x21Z	90			150	۵×۲۵										105			21
VR3-175x24Z	110			175	۶×۲۵										120			24
VR3-200x28Z	120			200	۷×۲۵										140			28
VR3-225x31Z	140			225	۸×۲۵										155			31
VR3-250x35Z	150			250	۹×۲۵										175			35
VR3-275x38Z	170			275	۱۰×۲۵										190			38
VR3-300x42Z	180			300	۱۱×۲۵										210			42
VR4-80x7Z	62	22	11	80	۱×۴۰	20	10	4.5	M5	4.3	8	4.2	2	4	49	4.5		7
VR4-120x11Z	86			120	2×40										77			11
VR4-160x15Z	110			160	۳×۴۰										105			15
VR4-200x19Z	134			200	۴×۴۰										133			19
VR4-240x23Z	158			240	۵×۴۰										161			23
VR4-280x27Z	182			280	6×40										189			27
VR4-320x31Z	206			320	۷×۴۰										217			31
VR4-360x35Z	230			360	۸×۴۰										245			35
VR4-400x39Z	254			400	۹×۴۰										273			39
VR4-440x43Z	278			440	۱۰×۴۰										301			43
VR4-480x47Z	302			480	۱۱×۴۰										329			47

مدل	حداکثر کورس مم	ابعاد اصلی																شماره از غلتک Z
		ترکیبی اندازه				ابعاد مونتاژ								رول استوانه‌ای اره با نگهدارنده
		م	A	LO	nxF	G	B	C	ثانیه	د	د	h	ت	DA	ر	9	پ
VR6-100x7Z	60	30 (۳۱)	15	100	۱×۵۰	25	13.6 (۱۴.۱)	6	M6	52	95	5.2	29	29	70	6	10	7
VR6-150x10Z	100			150	۲×۵۰										100			10
VR6-200x13Z	140			200	۳×۵۰										130			13
VR6-250x17Z	160			250	۴×۵۰										170			17
VR6-300x207	200			300	۵×۵۰										200			20
VR6-350x24Z	220			350	۶×۵۰										240			24
VR6-400x27Z	260			400	۷×۵۰										270			27
VR6-450x31Z	280			450	8×50										310			31
VR6-500x34Z	320			500	9×50										340			34
VR6-550x38Z	340			550	10×50										380			38
VR6-600x41Z	380			600	11×50										410			41
VR9-200x10Z	120	40 (44)	20 (22)	200	1×100	50	181 (22)	8	M8	6.8	10.5	6.2	4	9	140	75	14	10
VR9-300x15Z	180			300	2×100										210			15
VR9-400x20Z	240			400	3×100										280			20
VR9-500x25Z	300			500	۴×۱۰۰										350			25
VR9-600x30Z	360			600	۵×۱۰۰										420			30
VR9-700x35Z	420			700	۶×۱۰۰										490			35
VR9-800x40Z	480			800	۷×۱۰۰										560			40
