راهنمای مستقیم-خمیده HMG یک راهنمای مستقیم-خمیده جدید است که اجازه می‌دهد نوع مشابه LMblocks به طور مداوم روی ریل‌های مستقیم و خمیده حرکت کنند با ترکیب فناوری‌های LMGuide HSR و R Guide HCR. آن از طریق بهبود کارایی کار در خطوط مونتاژ و تحویل و تجهیزات بررسی و ساده‌سازی ساختار با حذف یک بلندک و یک میز، کاهش هزینه جدی دست می‌آورد.
آزادی در طراحی

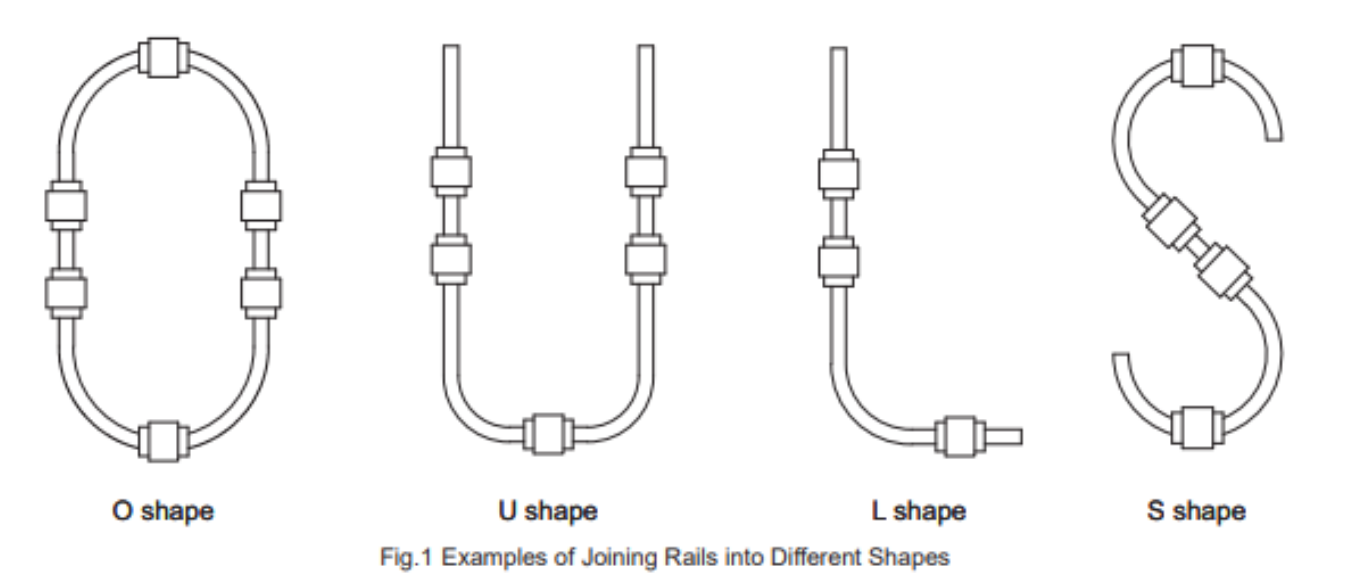

این محصول ترکیبات آزاد از اشکال مستقیم و منحنی را امکان پذیر می‌سازد. چون بلوک‌های LM می‌توانند به صورت滑らか بین بخش‌های مستقیم و منحنی عبور دهند، انواع ترکیب‌های ریل‌های مستقیم و منحنی می‌توانند به شکل‌های مختلفی مثل O، U، L و S متصل شوند. علاوه بر این، HMG اجازه می‌دهد که یک میز بزرگ نصب شود و اجسام سنگین حمل شوند از طریق ترکیب چندین بلوک روی یک ریل یا دو یا بیشتر از ریل‌های LM. بنابراین، این محصول آزادی زیادی در طراحی فراهم می‌کند.
محوطه‌های مستقیم-منحنی
مدل HMG با محوطه‌هایی موجود است که می‌توانند هم برای بخش‌های مستقیم و هم برای بخش‌های منحنی استفاده شوند تا ورود مواد خارجی را جلوگیری کنند. این محوطه‌های مستقیم-منحنی، بسته‌بندی را برای هر دو بخش مستقیم و منحنی ایجاد می‌کنند و ورود مواد خارجی به واحد را جلوگیری می‌کنند.
کاهش زمان حمل و نقل

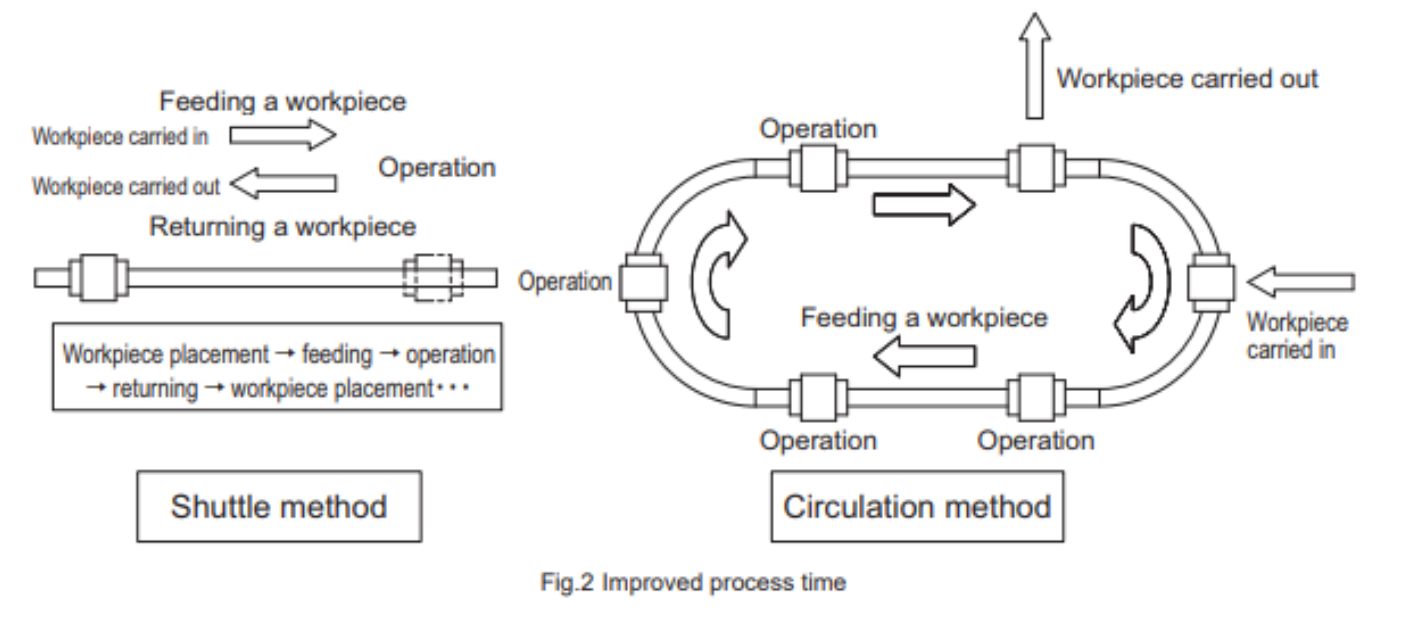

برخلاف روش شاتل، استفاده از واحد های HMG در یک سیستم چرخانه ای اجازه می دهد که قطعات کاری در حالی قرار گیرند که قطعات دیگر در حال بررسی یا نصب هستند، بنابراین زمان فرآیند به طور قابل توجهی بهبود می یابد. افزایش تعداد جداول می تواند زمان فرآیند را بیشتر کاهش دهد.
کاهش هزینه از طریق ساده سازی مکانیسم

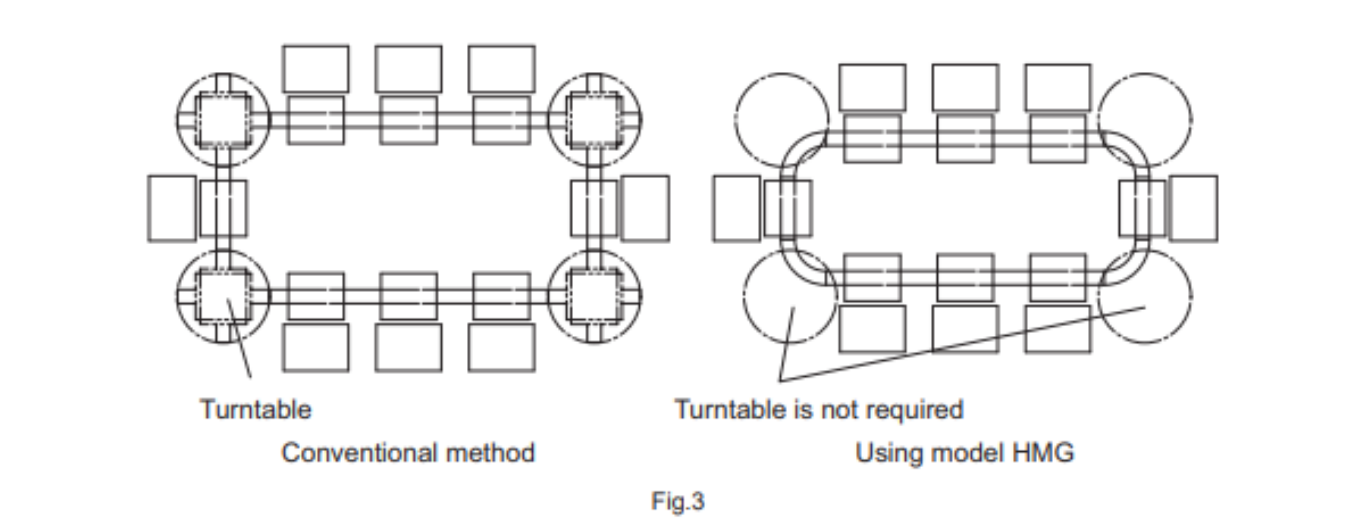

ترکیب ریل های مستقیم و خمیده ایliminates یک لوک و یک میز چرخان که معمولاً برای تغییر جهت در خطوط حمل و نقل و تولید استفاده می شود. بنابراین، استفاده از HMG مکانیسم را ساده می کند و تعداد زیادی از قطعات را حذف می کند، که اجازه می دهد هزینه کاهش یابد. علاوه بر این، ساعت های کاری در طراحی نیز می تواند کاهش یابد.

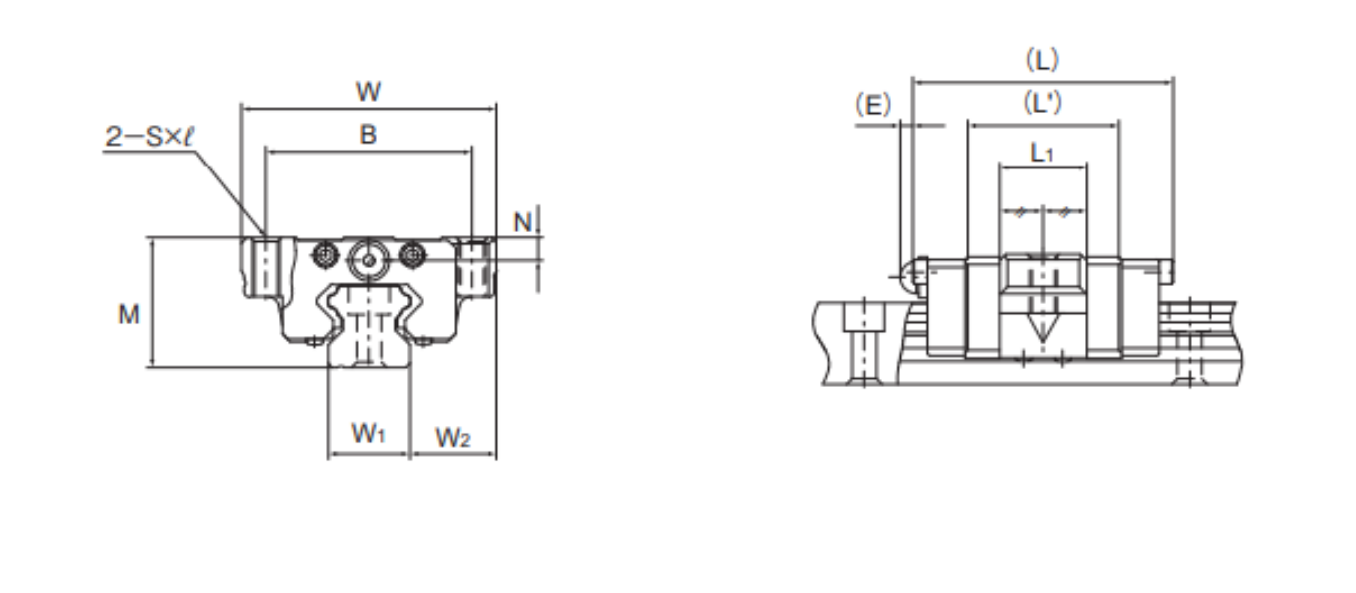

| شماره مدل | ابعاد خارجی | ابعاد بلوک LM | ابعاد ریل LM | ions | |||||||||
| م | W | لیتر | L' | B | Sxl | L1 | ن | ه | ریل مستقیم | ارتفاع M1 | |||
| و: | W2 | F | |||||||||||
| HMG 15A | 24 | 47 | 48 | 28.8 | 38 | M5x11 | 16 | 4.3 | 5.5 | 15 | 16 | 60 | 15 |
| HMG 25A | 36 | 70 | 62.2 | 42.2 | 57 | M8x16 | 25.6 | 6 | 12 | 23 | 23.5 | 60 | 22 |
| HMG 35A | 48 | 100 | 80.6 | 54.6 | 82 | M10x21 | 32.6 | 8 | 12 | 34 | 33 | 80 | 29 |
| HMG 45A | 60 | 120 | 107.6 | 76.6 | 100 | M12x25 | 42.6 | 10 | 16 | 45 | 37.5 | 105 | 38 |
| HMG 65A | 90 | 170 | 144.4 | 107.4 | 142 | M16x37 | 63.4 | 19 | 16 | 63 | 53.5 | 150 | 53 |
| رتبه بار جنبشی پایه (C) | رتبه بار استاتیکی پایه (Co) | |||||||

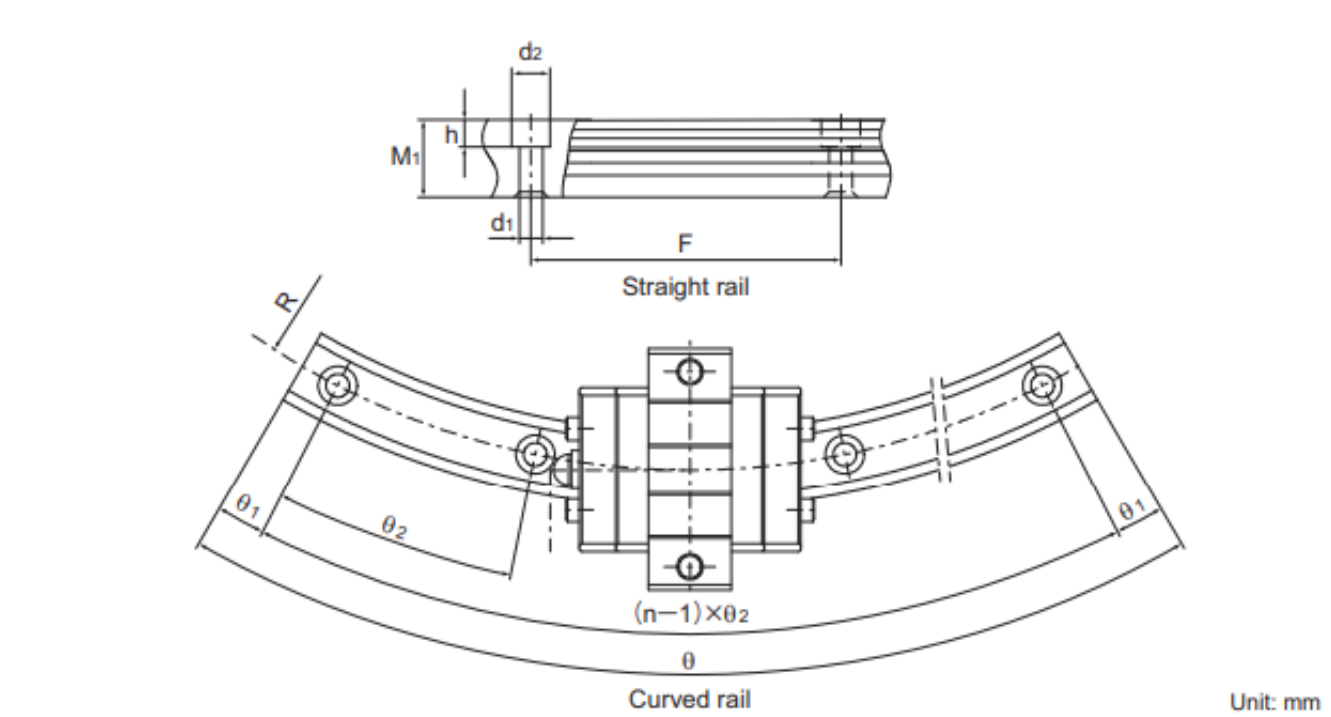

| گودال نصب d1xd2xh | سیم کشیده خمیده | |||||||
| ر | ن | 0° | 01° | 0.° | بار نتیجه‌گیری (C) کیلونیوتن | بخش مستقیم (C-st) کیلونیوتن | بخش خمیده (Car) کیلونیوتن | |
| 4.5x7.5x5.3 | 150 | 3 | 60 | 7 | 23 | 2.56 | 4.23 | 0.44 |
| 300 | 5 | 60 | 6 | 12 | ||||
| 400 | 7 | 60 | 3 | 9 | ||||
| 7x11x9 | 500 | 9 | 60 | 2 | 7 | 9.41 | 10.8 | 6.7 |
| 750 | 12 | 60 | 2.5 | 5 | ||||
| 1000 | 15 | 60 | 2 | 4 | ||||
| ۹x۱۴x۱۲ | 600 | 7 | 60 | 3 | 9 | 17.7 | 19 | 11.5 |
| 800 | 11 | 60 | 2.5 | 5.5 | ||||
| 1000 | 12 | 60 | 2.5 | 5 | ||||
| 1300 | 17 | 60 | 2 | 3.5 | ||||
| 14x20x17 | 800 | 8 | 60 | 2 | 8 | 28.1 | 29.7 | 18.2 |
| 1000 | 10 | 60 | 3 | 6 | ||||
| 1200 | 12 | 60 | 2.5 | 5 | ||||
| 1600 | 15 | 60 | 2 | 4 | ||||
| 18x26x22 | 1000 | 8 | 60 | 2 | 8 | 66.2 | 66.7 | 36.2 |
| 1500 | 10 | 60 | 3 | 6 | ||||
| 2000 | 12 | 45 | 0.5 | 4 | ||||
| 2500 | 13 | 45 | 1.5 | 3.5 | ||||
| 3000 | 10 | 30 | 1.5 | 3 | ||||

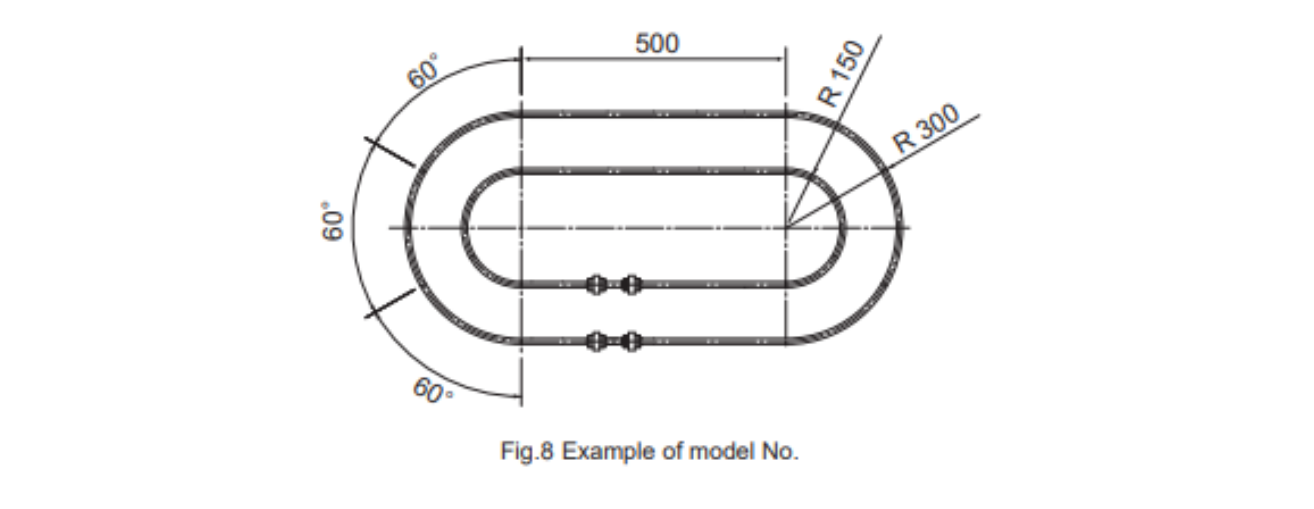

| شماره مدل | ابعاد ریل جوینده | |||||||
| ارتفاع | گام | گودال نصب | عرض | طول تیزشدن | عمق تیزشدن | شعاع | ||
| M: | F | dixd.xh | W1 | W。 | a | b | ر | |
| 15A | 15 | 60 | 4.5x7.5x5.3 | 15 | 14.78 | 28 | 0.22 | 150 |
| 14.89 | 0.11 | 300 | ||||||
| 14.92 | 0.08 | 400 | ||||||
| 25A | 22 | 60 | 7x11x9 | 23 | 22.83 | 42 | 0.17 | 500 |
| 22.89 | 0.11 | 750 | ||||||
| 22.92 | 0.08 | 1000 | ||||||
| 35آمپر | 29 | 80 | ۹x۱۴x۱۲ | 34 | 33.77 | 54 | 0.23 | 600 |
| 33.83 | 0.17 | 800 | ||||||
| 33.86 | 0.14 | 1000 | ||||||
| 33.9 | 0.1 | 1300 | ||||||
| 45A | 38 | 105 | 14x20x17 | 45 | 44.71 | 76 | 0.29 | 800 |
| 44.77 | 0.23 | 1000 | ||||||
| 44.81 | 0.19 | 1200 | ||||||
| 44.86 | 0.14 | 1600 | ||||||
| 65A | 53 | 150 | 18x26x22 | 63 | 62.48 | 107 | 0.52 | 1000 |
| 62.66 | 0.34 | 1500 | ||||||
| 62.74 | 0.26 | 2000 | ||||||
| 62.8 | 0.2 | 2500 | ||||||
| 62.83 | 0.17 | 3000 | ||||||
