ریل هدایت قوسی بدون نیاز به نگهداری و مقاوم به خوردگی FDA

ویژگی‌ها

1. ویژگی‌های راه‌های راهنما قوسی تولید شده توسط شرکت: می‌توانند در محیط‌های آلوده، اتاق‌های خیلی تمیز و محیط‌های خالی از هوا استفاده شوند. مواد آن می‌تواند از G1/G8/G3 و سایر مواد مشخص شده توسط شرکت ساخته شود. محصولات استاندارد، داده‌های 3D نیز قابل ارائه است.

2. بخش‌های مختلف مربوط به راه‌های راهنما قوسی می‌توانند به طور جداگانه فروخته شوند.

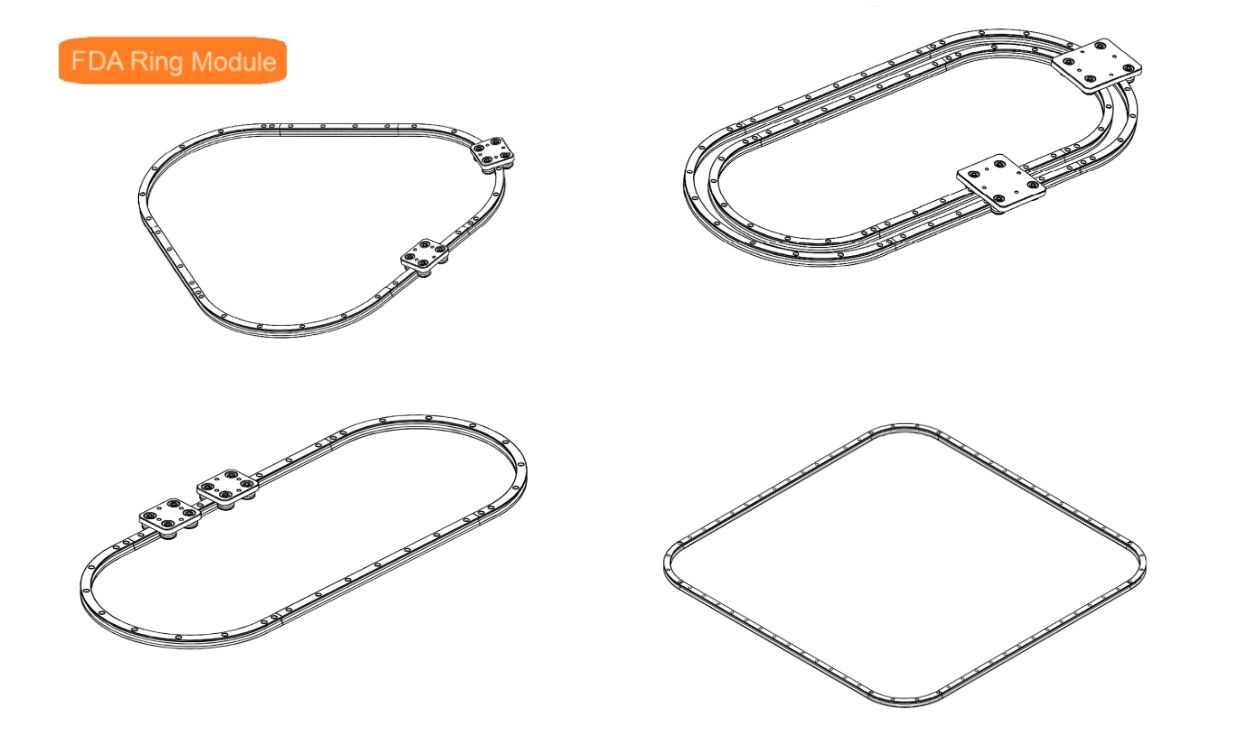

3. کاهش‌ده و موتور سرو می‌توانند مستقیماً بر روی راه راهنما قوسی نصب شوند. اشکال راه‌های راهنما قوسی ارائه شده توسط YOSO شامل مثلث/چهارضلعی/بیضی/دو سطر بیضی و غیره است.

4. راه‌های راهنما با شکل‌های خاص نیز می‌تواند ساخته شود و شعاع هر قوس نیز قابل استفاده است.

راهنمای ریل‌ها می‌تواند از مواد G1/G3/G8 مشخص شده توسط شرکت ساخته شود. به طور وابسته به محیط استفاده مشتری، آن‌ها می‌توانند در اتاق‌های پاک یا اتاق‌های خلاء استفاده شوند. آن‌ها تقریباً غیرمغناطیسی و بدون صدف هستند.

نکات مهم نصب ریل کمان FDA

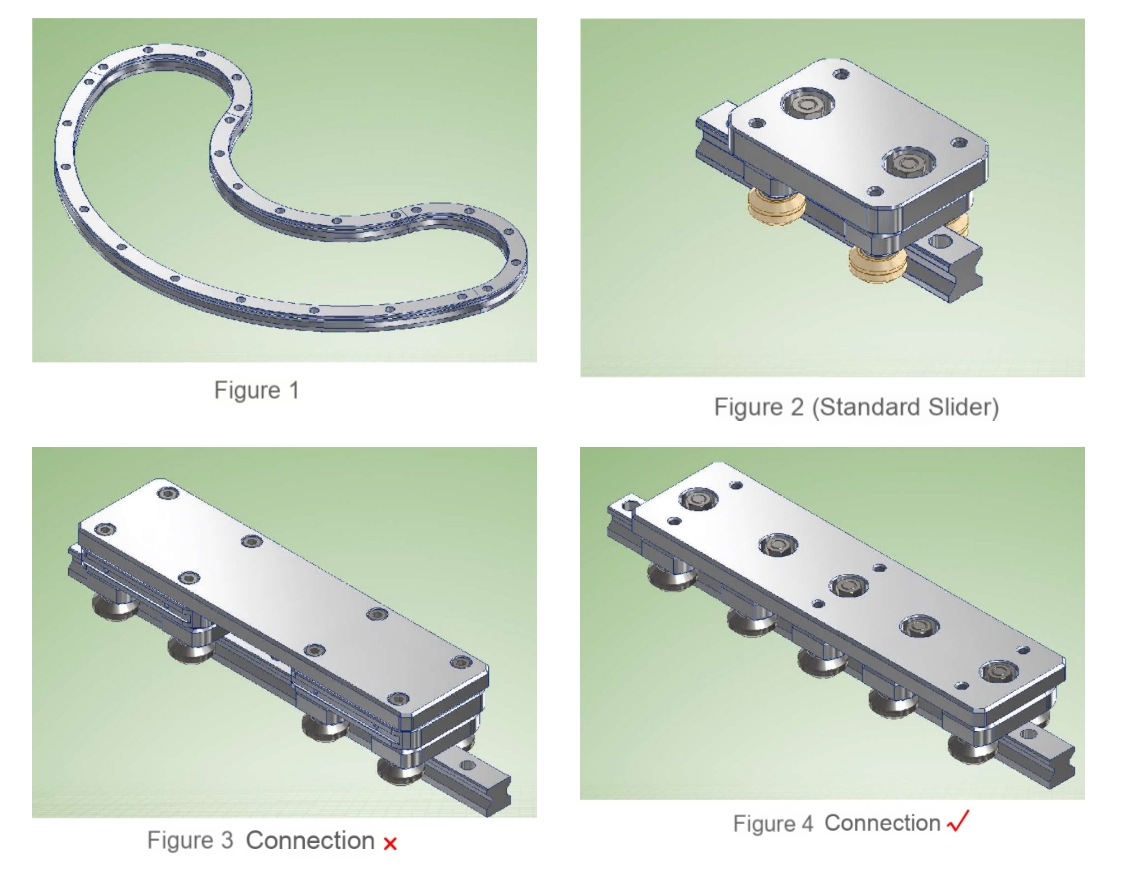

1. شکل 2، فیدر استاندارد FDA-RVR را نشان می‌دهد

2. در طراحی و نصب، بیشتر کاربران با محصولاتی روی فیدر مواجه می‌شوند که طول آن‌ها از طول استاندارد فیدر بیشتر است. در این حالت، آن‌ها تعداد فیدرهای موجود را افزایش می‌دهند و آن‌ها را با تخته‌های اتصال ثابت می‌کنند. (همانطور که در شکل 3 نشان داده شده)، لازم است توجه داشته باشید که این روش طراحی و نصب اشتباه است و فیدر نمی‌تواند به طور متعادل در منحنی حرکت کند.

3. اگر نیاز به افزایش طول اسلایدر دارید، باید در زمان خرید مقدماتی با کارکنان مربوطه شرکت یوسو تماس بگیرید. شرکت یوسو اسلایدر را بر اساس نیازهای مشتری طراحی خواهد کرد (همانطور که در شکل 4 نشان داده شده است). لازم به ذکر است که طول اسلایدر باید کوچکتر از قطر ریل کمانی متناظر باشد.

4. بسیاری از افراد پرسیده اند که چگونه می توان آن را به موتور متصل کرد. دلیل اینکه این سوال در نمونه توضیح داده نشده است، این است که فناوری کاربرد هر محصول متفاوت است. اما برای استفاده به عنوان مرجع، روش تغذیه و اتصال الکتریکی می تواند همانند ریل حلقه ای موجود باشد. همانطور که در شکل 1 نشان داده شده است، ریل می تواند با استفاده از گلوله های همگام در دو سر برای جفت شدن با بند همگام متصل شود. قسمت های نیمه دایره ای در وسط باید با اجزای اضافی طراحی شوند.

5. علاوه بر این، مانند محصولات FDA-RV، محصولات FDA-RVR نیز می‌توانند با بلوک‌های موقعیت‌یابی و ساختارهای اتصال بند سینکرون در طرفین مجهز شوند. برای جزئیات بیشتر، به روش اتصال محصول FDA-RV مراجعه کنید.
