صفحه اصلی / محصولات / اسپلاین توپی / سری LBS
سختی گشتاور بالا و سختی لحظه ای، ظرفیت باربری بزرگ در هر دو جهت شعاعی و گشتاور

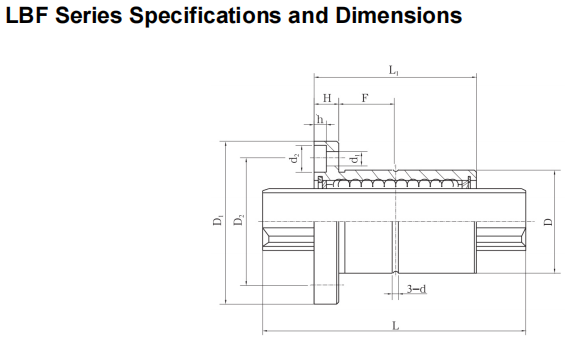

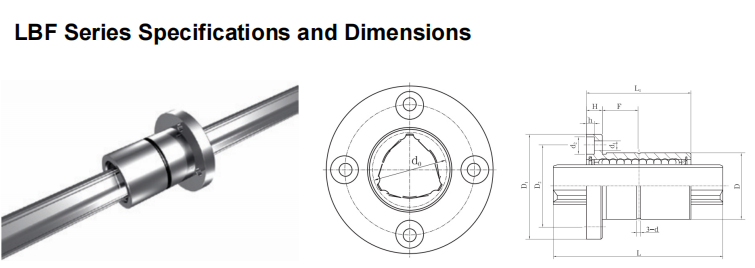

| شماره مدل | قطر شفت نامی do | قطر خارجی D | طول کمربند L1 | حداکثر طول شفت L | قطر فلنج D1 | مرکز سوراخ نصب D2 | ضخامت فلنج H | |||
| LBF15 | 15 | 23 | 0 -0.013 | 40 | 0 -0.3 | 400 | 43 | 0 -0.2 | 32 | 7 |
| LBF20 | 20 | 30 | 0 -0.013 | 50 | 0 -0.3 | 600 | 49 | 0 -0.2 | 38 | 7 |
| LBF25 | 25 | 38 | 0 -0.016 | 60 | 0 -0.3 | 800 | 60 | 0 -0.2 | 47 | 9 |
| LBF30 | 30 | 45 | 0 -0.016 | 70 | 0 -0.3 | 1400 | 70 | 0 -0.2 | 54 | 10 |
| LBF32 | 32 | 48 | 0 -0.016 | 70 | 0 -0.3 | 1400 | 73 | 0 -0.2 | 57 | 10 |
| LBF40 | 50 | 57 | 0 تا 0.019 | 90 | 0 -0.3 | 1500 | 90 | 0 -0.2 | 70 | 14 |
| LBF50 | 50 | 70 | 0 تا 0.019 | 100 | 0 -0.3 | 1500 | 108 | 0 -0.2 | 86 | 16 |
| LBF60 | 60 | 85 | 0 تا 0.022 | 127 | 0 -0.3 | 1500 | 124 | 0 -0.2 | 102 | 18 |
| LBF70S | 70 | 100 | 0 تا 0.022 | 110 | 0 -0.3 | 1700 | 142 | 0 -0.2 | 117 | 20 |
| LBF70 | 70 | 100 | 0 تا 0.022 | 135 | 0 -0.3 | 1700 | 142 | 0 -0.2 | 117 | 20 |
| LBF85S | 85 | 120 | 0 تا 0.025 | 140 | 0 -0.3 | 1900 | 168 | 0 -0.2 | 138 | 22 |
| LBF85 | 85 | 120 | 0 تا 0.022 | 155 | 0 -0.3 | 1900 | 168 | 0 -0.2 | 138 | 22 |
| LBF100 | 100 | 135 | 0 تا 0.025 | 160 | 0 -0.4 | 1900 | 195 | 0 -0.2 | 162 | 25 |
| شماره مدل | عمق سوراخ مهر و موم h | قطر سوراخ روغن d | قطر سوراخ مهر و موم d2 | قطر سوراخ عبوری d1 | موقعیت سوراخ روغن F | گشتاور نامه‌ای پایه | بار نامه‌ای پایه (شعاعی) | ||
| گشتاور دینامیک C N-m | گشتاور استاتیکی N-m | بار دینامیکی نامهار C(kN) | بار استاتیکی نامهار C(kN) | ||||||
| LBF15 | 4.4 | 2 | 8 | 4.5 | 13 | 27.8 | 65.2 | 3.9 | 8.1 |
| LBF20 | 4.4 | 3 | 8 | 4.5 | 18 | 62.3 | 1352 | 6.6 | 12.7 |
| LBF25 | 5 | 3 | 10 | 5.8 | 21 | 127.3 | 268.3 | 10.9 | 20.2 |
| LBF30 | 6 | 3 | 11 | 6.6 | 25 | 155.7 | 318.7 | 11.1 | 20 |
| LBF32 | 6 | 3 | 12 | 7 | 25 | 236.4 | 459.9 | 15.8 | 27.1 |
| LBF40 | 7 | 4 | 15 | 9 | 31 | 548 | 1081.9 | 29.3 | 50.9 |
| LBF50 | 9 | 4 | 18 | 11 | 34 | 880.6 | 1711.6 | 37.7 | 64.5 |
| LBF60 | 11 | 4 | 18 | 11 | 45.5 | 2135.9 | 4172.9 | 76.2 | 131.1 |
| LBF70S | 13 | 4 | 20 | 13.5 | 35 | 2488 | 4141.1 | 76.1 | 111.5 |
| LBF70 | 13 | 4 | 20 | 14 | 47.5 | 3153.4 | 5797.6 | 96.5 | 156.1 |
| LBF85S | 13 | 4 | 20 | 13.5 | 48 | 3978 | 6927.4 | 100.2 | 153.6 |
| LBF85 | 13 | 5 | 20 | 13 | 55.5 | 4437.2 | 8082 | 111.8 | 179.2 |
| LBF100 | 17.5 | 5 | 26 | 18 | 55 | 6905.9 | 11737.2 | 147.9 | 221.3 |
