طراحی جریان خارجی می‌تواند بار سنگین، سرعت بالا و تغذیه بالا را تحمل کند. سختی بالا، صدای کم، طول کل تا 10 متر می‌رسد، طول اxtensیون تا 19 متر می‌تواند باشد، بار پویای ثبت شده 126 تن و بار استاتیکی ثبت شده 595 تن است.
| شماره مدل | قطر بیرونی میله اسکرو d | پیش‌ریزی Ph | قطر مرکز-به-مرکز گوشت dp | قطر کم تراز ریسمان dc | تعداد مدارهای بارگذاری شده سطرها X دور | رتبه بارگذاری پایه | سختی K N/um | |
| Ca کیلو نیوتن | Coa کیلو نیوتن | |||||||
| 1605V-5 | 16 | 5 | 16.75 | 13.2 | 2x2.5 | 13.5 | 27.9 | 640 |
| 2805V-7.5 | 28 | 5 | 28.75 | 25.2 | 3x2.5 | 24.8 | 73.8 | 1470 |
| 2806V-7.5 | 28 | 6 | 28.75 | 25.2 | 3x2.5 | 24.8 | 73.8 | 1470 |
| 3205V-7.5 | 32 | 5 | 32.75 | 29.2 | 3x2.5 | 26.2 | 84.4 | 1640 |
| شماره مدل | قطر بیرونی میله اسکرو d | پیش‌ریزی Ph | قطر مرکز-به-مرکز گوشت dp | قطر کم تراز ریسمان dc | تعداد مدارهای بارگذاری شده سطرها X دور | رتبه بارگذاری پایه | سختی K N/um | |
| Ca کیلو نیوتن | Coa کیلو نیوتن | |||||||
| 2810V-2.5 | 28 | 10 | 29.75 | 22.4 | 1x2.5 | 24.3 | 49 | 560 |
| 3610V-7.5 | 36 | 10 | 37.75 | 30.5 | 3x2.5 | 71 | 189.8 | 1990 |
| 3616V-5 | 36 | 16 | 38 | 30.1 | 2x2.5 | 58.3 | 142.9 | 1380 |
| 4016V-5 | 40 | 16 | 42 | 34.1 | 2x2.5 | 61.5 | 158.8 | 1500 |
| 4510V-7.5 | 45 | 10 | 46.75 | 39.5 | 3x2.5 | 78.8 | 237.8 | 2370 |
| 5010V-7.5 | 50 | 10 | 51.75 | 44.4 | 3x2.5 | 82.5 | 264.4 | 2580 |
| ابعاد مهره | گشتاور اینرسی محور بر حسب میلیمتر کیلوگرم·متر/میلیمتر | جرم مهره کیلوگرم | جرم محور کیلوگرم در متر | حداکثر سرعت چرخش مجاز دقیقه ۱ | |||||||

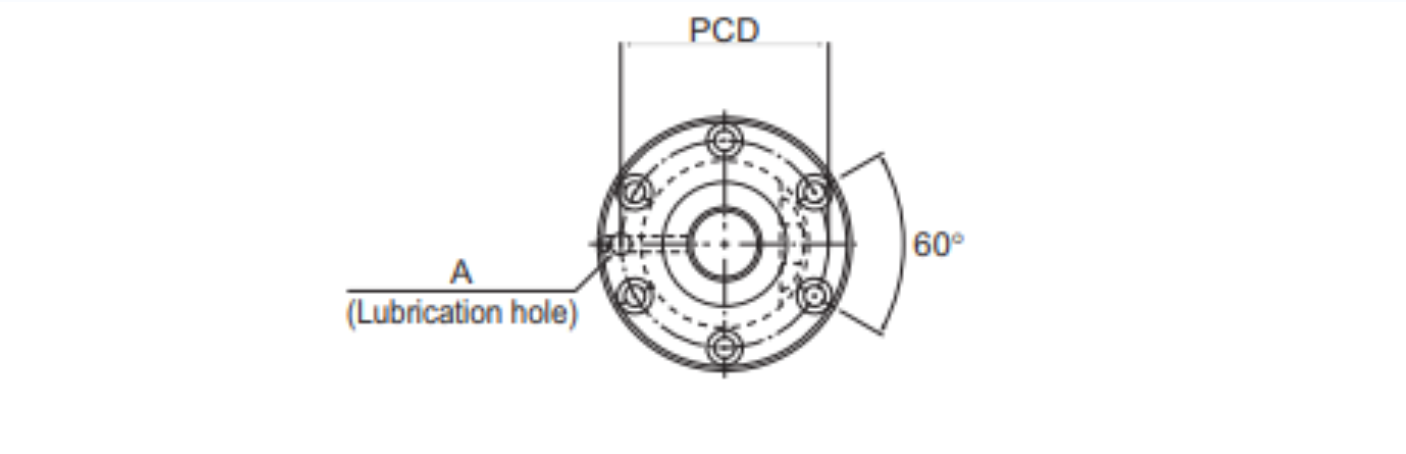

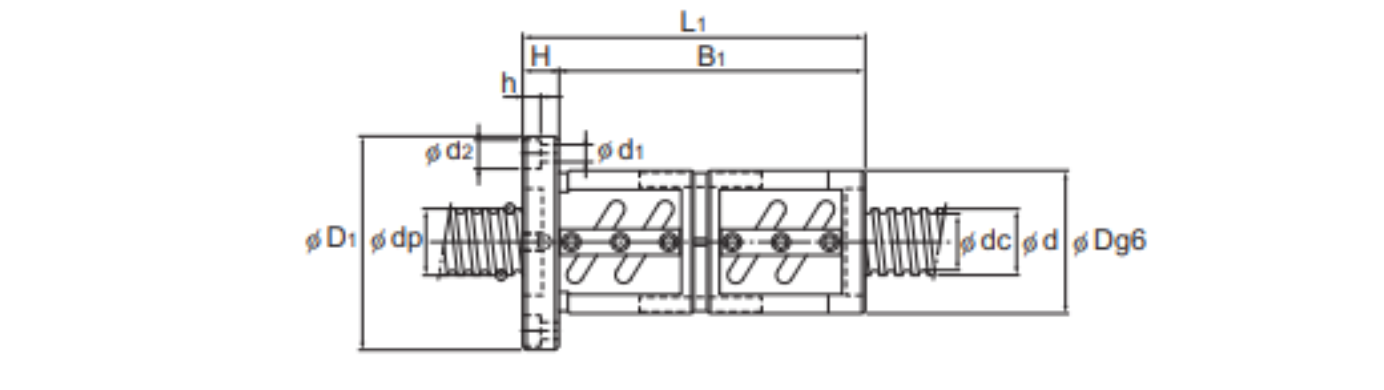

| قطر خارجی D | قطر فلنج D: | طول کل L | H | B1 | دای و دای (PCD) | diXd2xh | سوراخ光滑 A | ||||
| 40 | 60 | 106 | 10 | 96 | 50 | 4.5x8x4.5 | M6 | 5.05x10 | 0.88 | 1.37 | 5000 |
| 55 | 85 | 134 | 12 | 122 | 69 | 6.6x11x6.5 | 4.74x107 | 1.88 | 4.45 | 3470 | |
| 55 | 85 | 158 | 12 | 149 | 69 | 6.6x11x6.5 | 4.74x10 | 2.16 | 4.52 | 3470 | |
| 58 | 85 | 136 | 12 | 124 | 71 | 6.6x11x6.5 | 8.08x10 | 1.93 | 5.89 | 3050 | |
| ابعاد مهره | گشتاور اینرسی محور بر حسب میلیمتر کیلوگرم·متر/میلیمتر | جرم مهره کیلوگرم | جرم محور کیلوگرم در متر | حداکثر سرعت چرخش مجاز دقیقه ۱ | |||||||

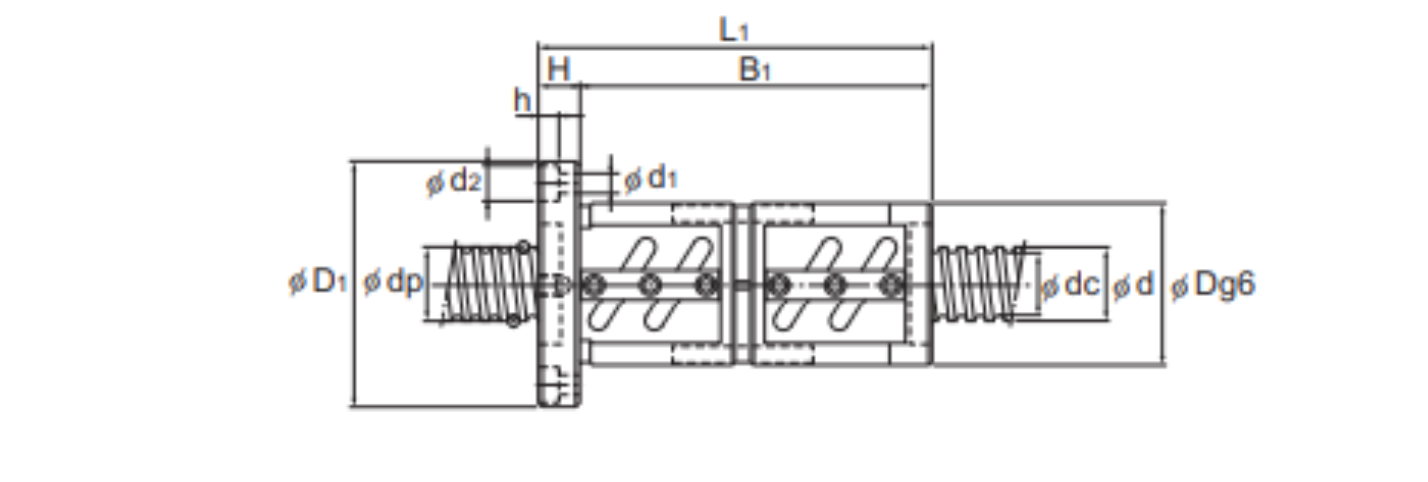

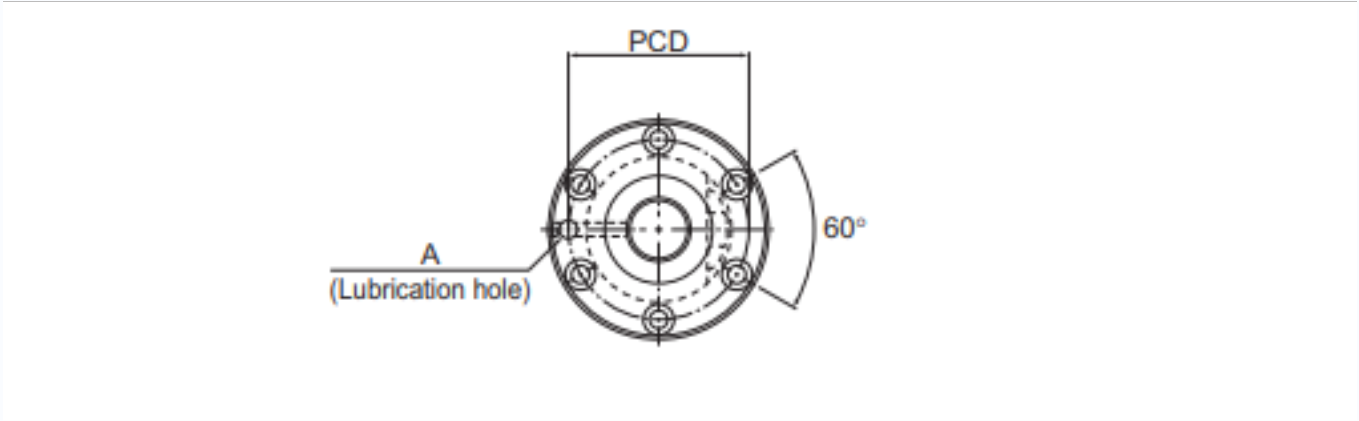

| قطر خارجی D | قطر فلنج D1 | طول کل L1 | H | B1 | دای و دای (PCD) | d,xd2xh | سوراخ光滑 A | ||||
| 65 | 106 | 146 | 18 | 128 | 85 | 11x17.5x11 | M6 | 4.74x10 | 3.41 | 4.15 | 4360 |
| 75 | 120 | 261 | 18 | 243 | 98 | 11x17.5x11 | 1.29x10 | 6.93 | 7.1 | 3440 | |
| 78 | 123 | 268 | 18 | 250 | 100 | 11x17.5x11 | 1.29x10 | 7.8 | 7.99 | 3420 | |
| 84 | 126 | 280 | 22 | 258 | 104 | 11x17.5x11 | 1.97x10 | 9.27 | 9.09 | 3090 | |
| 88 | 132 | 261 | 18 | 243 | 110 | 11x17.5x11 | Rc1/8 (PT1/8) | 3.16x10 | 8.92 | 11.36 | 2780 |
| 93 | 135 | 253 | 18 | 235 | 113 | 11x17.5x11 | 4.82x10 | 9.19 | 14.16 | 2510 | |
| شماره مدل | قطر بیرونی میله اسکرو d | پیش‌ریزی Ph | قطر مرکز-به-مرکز گوشت dp | قطر کم تراز ریسمان dc | تعداد مدارهای بارگذاری شده سطرها X دور | رتبه بارگذاری پایه | سختی K نیوتن/میکرون | |
| Ca کیلو نیوتن | Coa کیلو نیوتن | |||||||
| 15510-2.5 | 55 | 10 | 56.75 | 49.5 | 1x2.5 | 33.4 | 97 | 970 |
| 15510-5 | 55 | 10 | 56.75 | 49.5 | 2x2.5 | 60.7 | 194 | 1890 |
| 15510-7.5 | 55 | 10 | 56.75 | 49.5 | 3x2.5 | 85.9 | 291.1 | 2770 |
| 5512-2.5 | 55 | 12 | 57 | 49.2 | 1x2.5 | 39.3 | 108.8 | 990 |
| 15512-3 | 55 | 12 | 57 | 49.2 | 2x1.5 | 46 | 131.3 | 1180 |
| 5512-3.5 | 55 | 12 | 57 | 49.2 | 1x3.5 | 52.4 | 152.9 | 1360 |
| 15512-5 | 55 | 12 | 57 | 49.2 | 2x2.5 | 71.3 | 218.5 | 1920 |
| 15512-7.5 | 55 | 12 | 57 | 49.2 | 3x2.5 | 100.9 | 327.3 | 2830 |
| 15516-2.5 | 55 | 16 | 57.7 | 47.9 | 1x2.5 | 76.1 | 201.9 | 1310 |
| 5516-5 | 55 | 16 | 57.7 | 47.9 | 2x2.5 | 138.2 | 402.8 | 2550 |
| 5520-2.5 | 55 | 20 | 57.7 | 47.9 | 1x2.5 | 76 | 201.9 | 1320 |
| 5520-5 | 55 | 20 | 57.7 | 47.9 | 2x2.5 | 138.2 | 403.8 | 2550 |
| 16310-2.5 | 63 | 10 | 64.75 | 57.7 | 1x2.5 | 35.4 | 111.7 | 1090 |
| 16310-5 | 63 | 10 | 64.75 | 57.7 | 2x2.5 | 64.2 | 222.5 | 2100 |
| 16310-7.5 | 63 | 10 | 64.75 | 57.7 | 3x2.5 | 90.9 | 334.2 | 3090 |
| 6312A-2.5 | 63 | 12 | 65.25 | 56.3 | 1x2.5 | 48.1 | 139.2 | 1120 |
| 16312A-5 | 63 | 12 | 65.25 | 56.3 | 2x2.5 | 87.4 | 278.3 | 2160 |
| 16316-2.5 | 63 | 16 | 65.7 | 55.9 | 1x2.5 | 81.1 | 231.3 | 1470 |
| 16316-5 | 63 | 16 | 65.7 | 55.9 | 2x2.5 | 147 | 462.6 | 2840 |
| 16320-2.5 | 63 | 20 | 65.7 | 55.9 | 1x2.5 | 81 | 231.3 | 1470 |
| 16320-5 | 63 | 20 | 65.7 | 55.9 | 2x2.5 | 147 | 463.5 | 2640 |
| ابعاد مهره | گشتاور اینرسی محور برگردان/ میلیمتر کیلوگرم·متر²/میلیمتر | جرم مهره کیلوگرم | جرم محور کیلوگرم در متر | |||||||

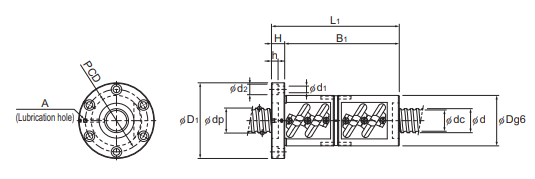

| قطر خارجی D | قطر فلنج D1 | طول کل L1 | H | B1 | دای و دای (PCD) | d1xd2xh | سوراخ光滑 A | |||
| 102 | 144 | 141 | 18 | 123 | 122 | 11x17.5x11 | Rc1/8 (PT1/8) | 7.05x10 | 6.54 | 16.43 |
| 102 | 144 | 201 | 18 | 183 | 122 | 11x17.5x11 | 7.05x10 | 8.88 | 16.43 | |
| 102 | 144 | 261 | 18 | 243 | 122 | 11x17.5x11 | 7.05x10° | 11.23 | 16.43 | |
| 105 | 147 | 165 | 18 | 147 | 125 | 11x17.5x11 | 7.05x10 | 8.07 | 16.29 | |
| 105 | 147 | 191 | 18 | 173 | 125 | 11x17.5x11 | 7.05x10 | 9.17 | 16.29 | |
| 105 | 147 | 189 | 18 | 171 | 125 | 11x17.5x11 | 7.05x10 | 9.09 | 16.29 | |
| 105 | 147 | 237 | 18 | 219 | 125 | 11x17.5x11 | 7.05x10 | 11.13 | 16.29 | |
| 105 | 147 | 309 | 18 | 291 | 125 | 11x17.5x11 | 7.05x10 | 14.19 | 16.29 | |
| 110 | 158 | 196 | 25 | 171 | 133 | 14x20x13 | 7.05x10 | 11.28 | 15.46 | |
| 110 | 158 | 292 | 25 | 267 | 133 | 14x20x13 | 7.05x10 | 15.94 | 15.46 | |
| 112 | 158 | 227 | 28 | 199 | 134 | 14x20x13 | 7.05x10 | 13.49 | 16.1 | |
| 112 | 158 | 347 | 28 | 319 | 134 | 14x20x13 | 7.05x10 | 19.61 | 16.1 | |
| 108 | 154 | 137 | 22 | 115 | 130 | 14x20x13 | 1.21x10 | 6.98 | 21.93 | |
| 108 | 154 | 197 | 22 | 175 | 130 | 14x20x13 | 1.21x10 | 9.4 | 21.93 | |
| 108 | 154 | 257 | 22 | 235 | 130 | 14x20x13 | 1.21x10 | 11.81 | 21.93 | |
| 115 | 161 | 159 | 22 | 137 | 137 | 14x20x13 | 1.21x10 | 9.32 | 21.14 | |
| 115 | 161 | 231 | 22 | 209 | 137 | 14x20x13 | 1.21x10 | 12.84 | 21.14 | |
| 122 | 184 | 208 | 24 | 184 | 152 | 18x26x17.5 | 1.21x10 | 14.61 | 20.85 | |
| 122 | 184 | 304 | 24 | 280 | 152 | 18x26x17.5 | 1.21x10 | 20.19 | 20.85 | |
| 122 | 180 | 227 | 28 | 199 | 150 | 18x26x17.5 | 1.21x10 | 15.91 | 20.85 | |
| 122 | 180 | 347 | 28 | 319 | 150 | 18x26x17.5 | 1.21x10 | 22.88 | 20.85 | |
| شماره مدل | قطر بیرونی میله اسکرو d | پیش‌ریزی Ph | قطر مرکز-به-مرکز گوشت dp | قطر کم تراز ریسمان dc | تعداد مدارهای بارگذاری شده سطرها X دورها | رتبه بارگذاری پایه | سختی K N/um | |
| Ca کیلو نیوتن | Cua کیلو نیوتن | |||||||
| 7010-2.5 | 70 | 10 | 71.75 | 64.5 | 1x2.5 | 36.8 | 123.5 | 1180 |
| 7010-5 | 70 | 10 | 71.75 | 64.5 | 2x2.5 | 66.9 | 247 | 2280 |
| 7010-7.5 | 70 | 10 | 71.75 | 64.5 | 3x2.5 | 94.9 | 371.4 | 3350 |
| 7012-2.5 | 70 | 12 | 72 | 64.2 | 1x2.5 | 43.5 | 139.2 | 1200 |
| 7012-5 | 70 | 12 | 72 | 64.2 | 2x2.5 | 78.9 | 278.3 | 2320 |
| 7012-7.5 | 70 | 12 | 72 | 64.2 | 3x2.5 | 111.7 | 417.5 | 3420 |
| 7020-5 | 70 | 20 | 72.7 | 62.9 | 2x2.5 | 153.9 | 514.5 | 3090 |
| 8010-2.5 | 80 | 10 | 81.75 | 75.2 | 1x2.5 | 38.9 | 141.1 | 1300 |
| 8010-5 | 80 | 10 | 81.75 | 75.2 | 2x2.5 | 70.6 | 283.2 | 2530 |
| 8010-7.5 | 80 | 10 | 81.75 | 75.2 | 3x2.5 | 100 | 424.3 | 3720 |
| 8012-5 | 80 | 12 | 82.3 | 74.1 | 2x2.5 | 96.5 | 353.8 | 2620 |
| 8020A-2.5 | 80 | 20 | 82.7 | 72.9 | 1x2.5 | 90.1 | 294 | 1770 |
| 8020A-5 | 80 | 20 | 82.7 | 72.9 | 2x2.5 | 163.7 | 589 | 3430 |
| 10020A-2.5 | 100 | 20 | 102.7 | 92.9 | 1x2.5 | 99 | 368.5 | 2110 |
| 10020A-5 | 100 | 20 | 102.7 | 92.9 | 2x2.5 | 179.3 | 737 | 4080 |
| 10020A-7.5 | 100 | 20 | 102.7 | 92.9 | 3x2.5 | 253.8 | 1105.4 | 6010 |
