Warum blockieren Kugelgewindetriebe? Ursachen für Verklemmung und Festfressen

Während des Betriebs von Maschinen sind viele Mitarbeiter bereits folgenden Situationen begegnet: Der Schlitten stoppt plötzlich seine Bewegung; der Servomotor erzeugt ein dumpfes, ungewöhnliches Geräusch; das System löst einen Alarm aus; oder der Kugelgewindetrieb dreht sich sogar vollständig nicht mehr. Viele vermuten sofort eine Motorschädigung, einen Antriebsalarm oder eine Störung der Führungsschiene. Die eigentliche Ursache für den Maschinenausfall ist jedoch häufig, dass der Kugelgewindetrieb blockiert oder sogar verklemmt ist.

Als hochpräzises Übertragungselement bedeutet ein blockierter Kugelgewindetrieb sowohl einen Verlust an Präzision als auch einen Maschinenausfall. Die Ursachen für eine Blockierung lassen sich in der Regel auf mehrere Faktoren zurückführen, darunter Fremdkörperverunreinigung, Schmierstoffversagen, Verformung der Spindel sowie Montageprobleme.

I. Zwei häufige Formen der Kugelgewindetrieb-Blockierung

Unterbrochenes Blockieren: Die Schraube kann sich drehen, wird jedoch steif, blockiert oder vibriert, sobald sie eine feste Position erreicht; danach kehrt sie nach kurzer Zeit wieder in den Normalzustand zurück.

Vollständiges Festlaufen: Die Schraube lässt sich in keiner Richtung drehen, verriegelt sich beim manuellen Drehen und ist völlig unbeweglich.

II. Kernursachen für das Festlaufen einer Kugelgewindespindel

1. Eindringen von Fremdkörpern und mechanische Verblockung (die häufigste Ursache für das Festlaufen einer Kugelgewindespindel)

Staub, Späne und andere harte Partikel, die in ein schlecht abgedichtetes System eindringen, blockieren unmittelbar und physisch den Kugelumlaufkanal und führen so zu einem sofortigen oder schrittweisen Festlaufen.

2. Schmierstoffversagen

Langfristiger Mangel an Schmierung, ausgetrocknete und verklumpte Schmiere oder die Verwendung eines ungeeigneten Schmierfetts führen zu erhöhter Reibung und schnellem Verschleiß bis hin zum Festlaufen.

Mit Spänen, Feuchtigkeit und anderen Verunreinigungen verunreinigte Schmiere bildet abrasive Partikel, die den Laufbahnenverschleiß beschleunigen.

3. Verformung und Beschädigung der Kugelgewindespindel

Überlauf (Kollision): Das Überschreiten des wirksamen Hubes führt zum Bruch oder Abfallen des Kommutators bzw. des Umkehrers, wodurch die Kugeln in dem Rückführkanal blockieren.

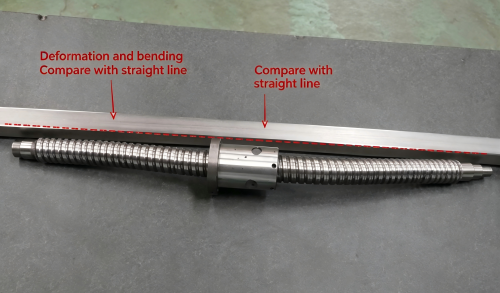

Langzeitüberlastung: Ein längeres Betreiben unter Überlast verursacht eine leichte Verbiegung der Spindelwelle und eine Verformung der Laufbahn, was zu einer Blockierung an einer festen Stelle führt.

Übermäßige Temperaturerhöhung und Blockierung durch thermische Ausdehnung: Die Spindel dehnt sich aufgrund der thermischen Ausdehnung aus, wodurch der ursprüngliche Passungsabstand verändert wird. Eine starke thermische Ausdehnung kann sogar dazu führen, dass sie „klemmt“ und sich nicht mehr drehen lässt.

4. Montage- und Antriebsprobleme

Falsche Montage der Umkehrmutter, Fehlausrichtung: Fehlausrichtung des Zirkulators und der Laufbahn, was zu einer unmittelbaren Blockierung oder zu einer Blockierung während des Betriebs führt.

Starke Abweichung von der zulässigen Koaxialität/Parallelität bei der Montage: Fehlausrichtung oder Nichtparallelität der Spindelmutter oder der Lagergehäuse an beiden Enden erzeugt eine sehr hohe radiale Last, die zwangsweise eine Blockierung verursacht.

Übermäßige Vorspannung: Um die Genauigkeit zu gewährleisten, führt eine übermäßige Vorspannungseinstellung unmittelbar zu einem starken Anstieg des Reibungswiderstands und im Extremfall zum sofortigen Klemmen.

III. Welche Anzeichen weist eine klemmende Kugelgewindespindel auf?

Der Betrieb verändert sich von geschmeidig zu steif, wobei der Widerstand zunimmt.

Feine, intermittierende unregelmäßige Geräusche sowie leichte Vibrationen treten auf.

Die Richtungsumkehr erfolgt langsamer, und die Positionierungsreaktion verzögert sich.

Die Temperatur der Mutter steigt deutlich stärker als üblich an.

Während des Hubwechsels tritt stets an einer festen Stelle ein Klemmen auf.

IV. Vorbeugende Maßnahmen (wichtiger als Demontage und Reparatur)

1. Regelmäßige Schmierung

2. Vollständigen Schutz sicherstellen

3. Überlastungsstöße vermeiden

4. Regelmäßige Überprüfung des Betriebszustands

5. Angemessener Korrosionsschutz bei langfristigen Abschaltungen

Werden Unregelmäßigkeiten frühzeitig erkannt, können viele Kugelgewindetriebe weiterhin verwendet werden.

Falls der Kugelgewindetrieb bereits blockiert ist, sich nicht mehr bewegen lässt oder sogar festgerostet ist, lesen Sie bitte weiter „ Demontage- und Reparaturmethoden für festgerostete Kugelgewindetriebe “.
