Kugelgewindetriebe in Spritzgießmaschinen: Eine technische Analyse für Ingenieure

Die Spritzgießindustrie hat einen bedeutenden Wandel von traditionellen hydraulischen Systemen hin zu elektrisch betriebenen Servomaschinen durchlaufen, wobei Kugelgewindetriebe als zentrales Element der präzisen Bewegungssteuerung hervorgetreten sind. Für Ingenieure und technische Entscheidungsträger ist das Verständnis, wie Kugelgewindetriebe in die Architektur von Spritzgießmaschinen integriert werden und welche Leistungsvorteile sie bieten, entscheidend, um Produktions-Effizienz, Produktqualität und Betriebssicherheit zu optimieren.

1. Kernstruktur von Spritzgießmaschinen und Anwendungen von Kugelgewindetrieben

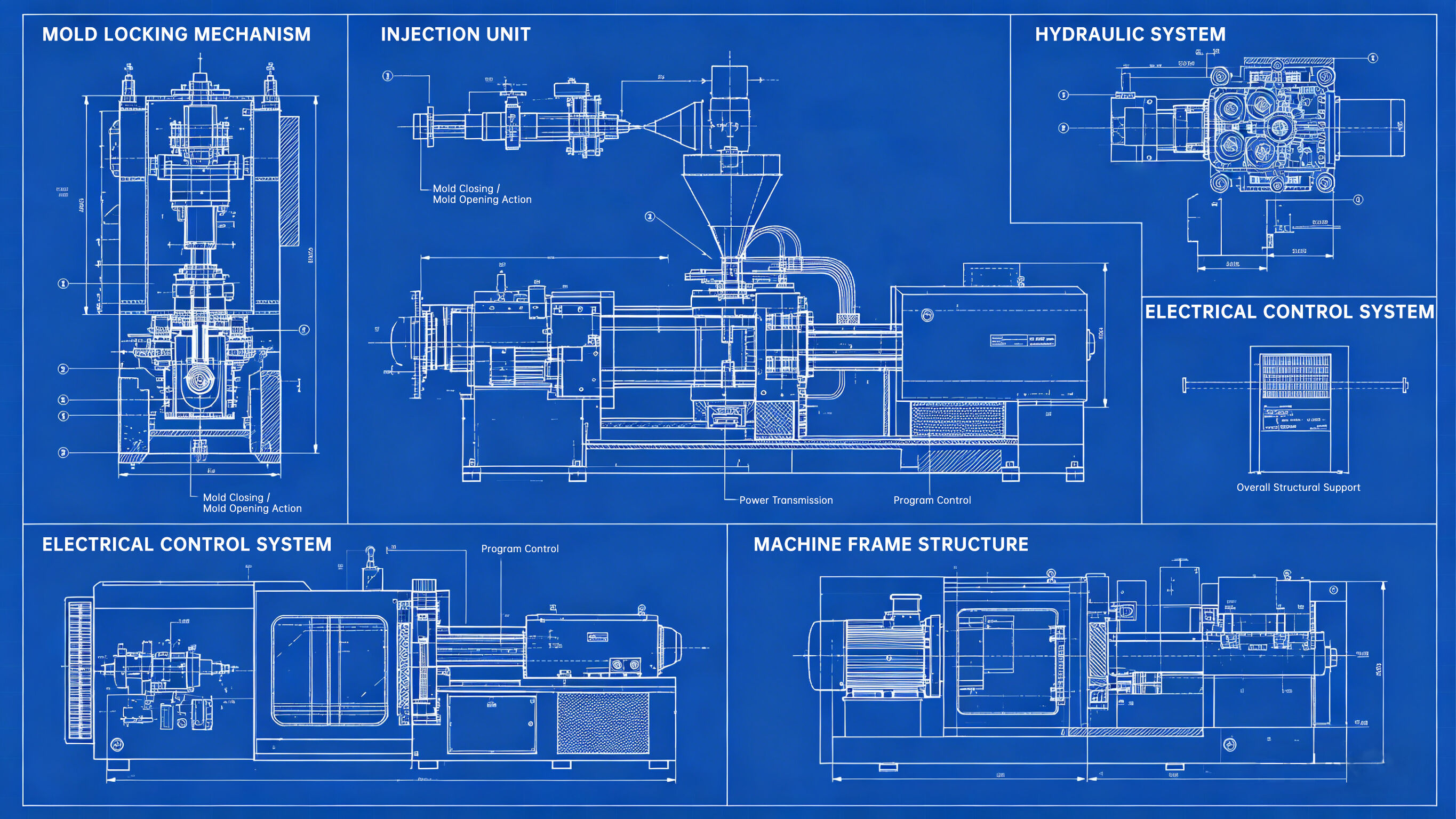

Moderne Spritzgießmaschinen basieren auf drei kritischen Subsystemen, wobei jeder Kugelgewindetriebe für eine präzise Bewegungssteuerung nutzt: das Schließsystem, das Einspritzsystem und das Auswurfsystem. Diese Komponenten arbeiten synchron, um eine konsistente und hochwertige Herstellung von Kunststoffteilen sicherzustellen.

1.1 Schließsystem

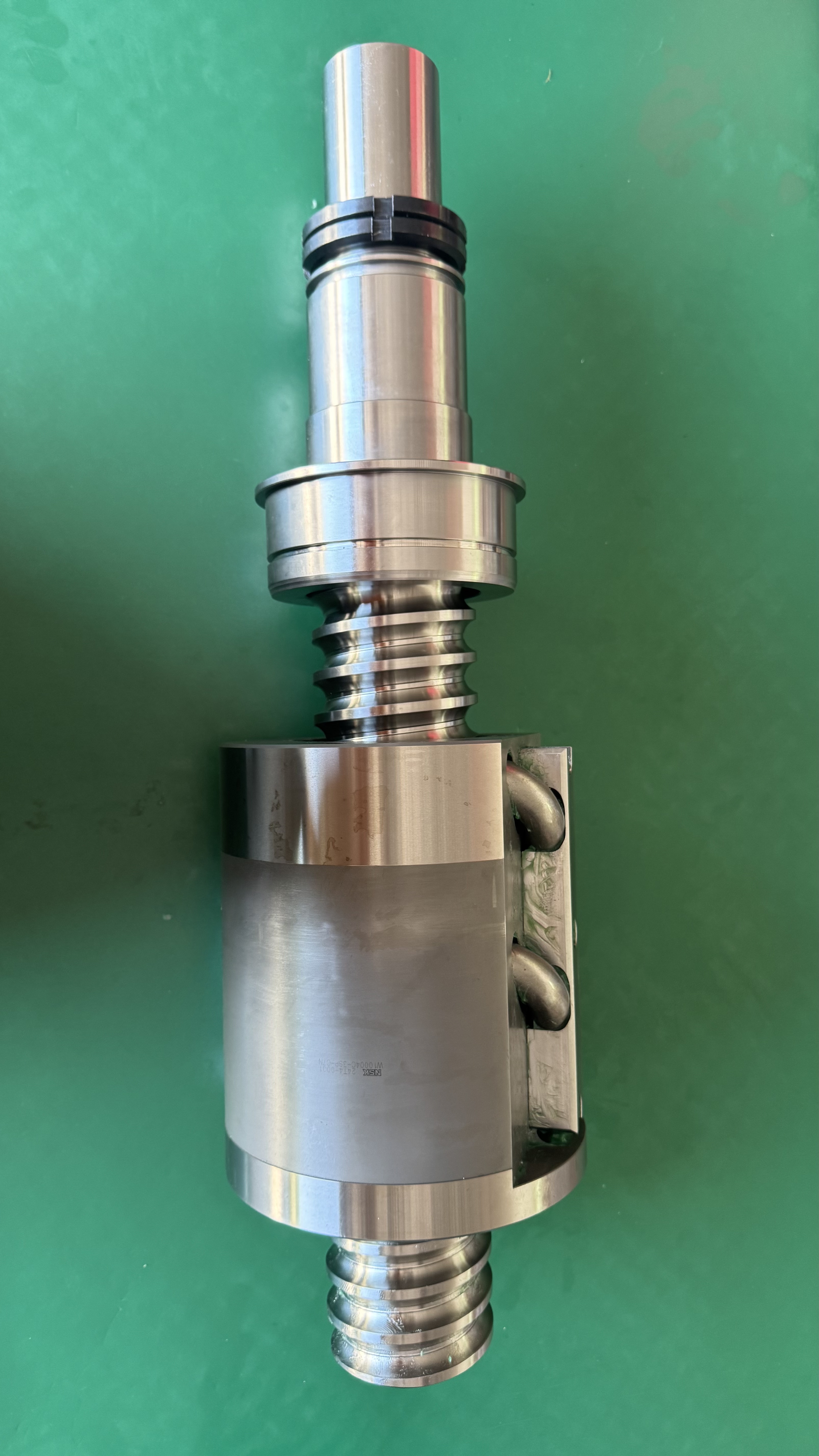

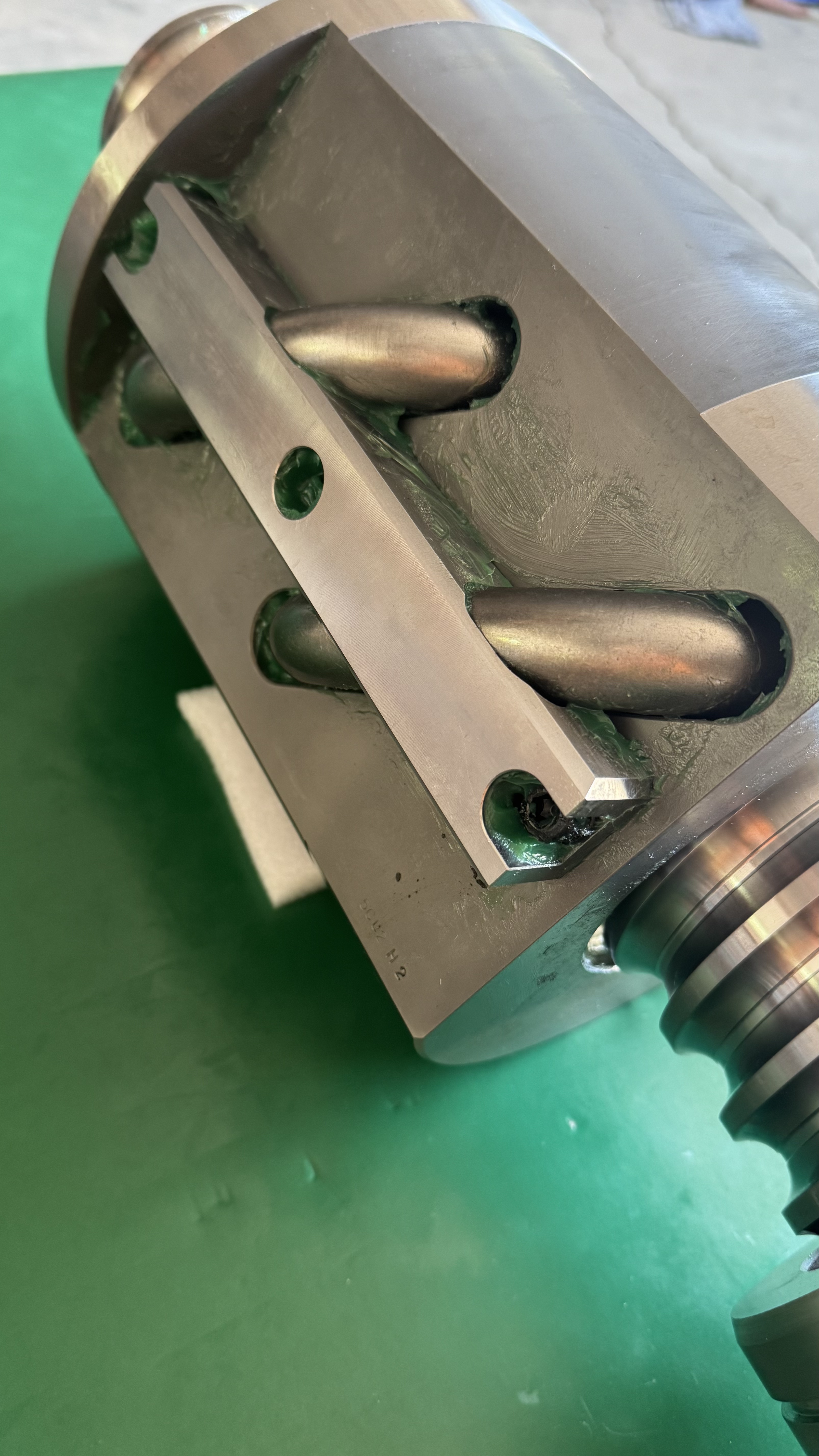

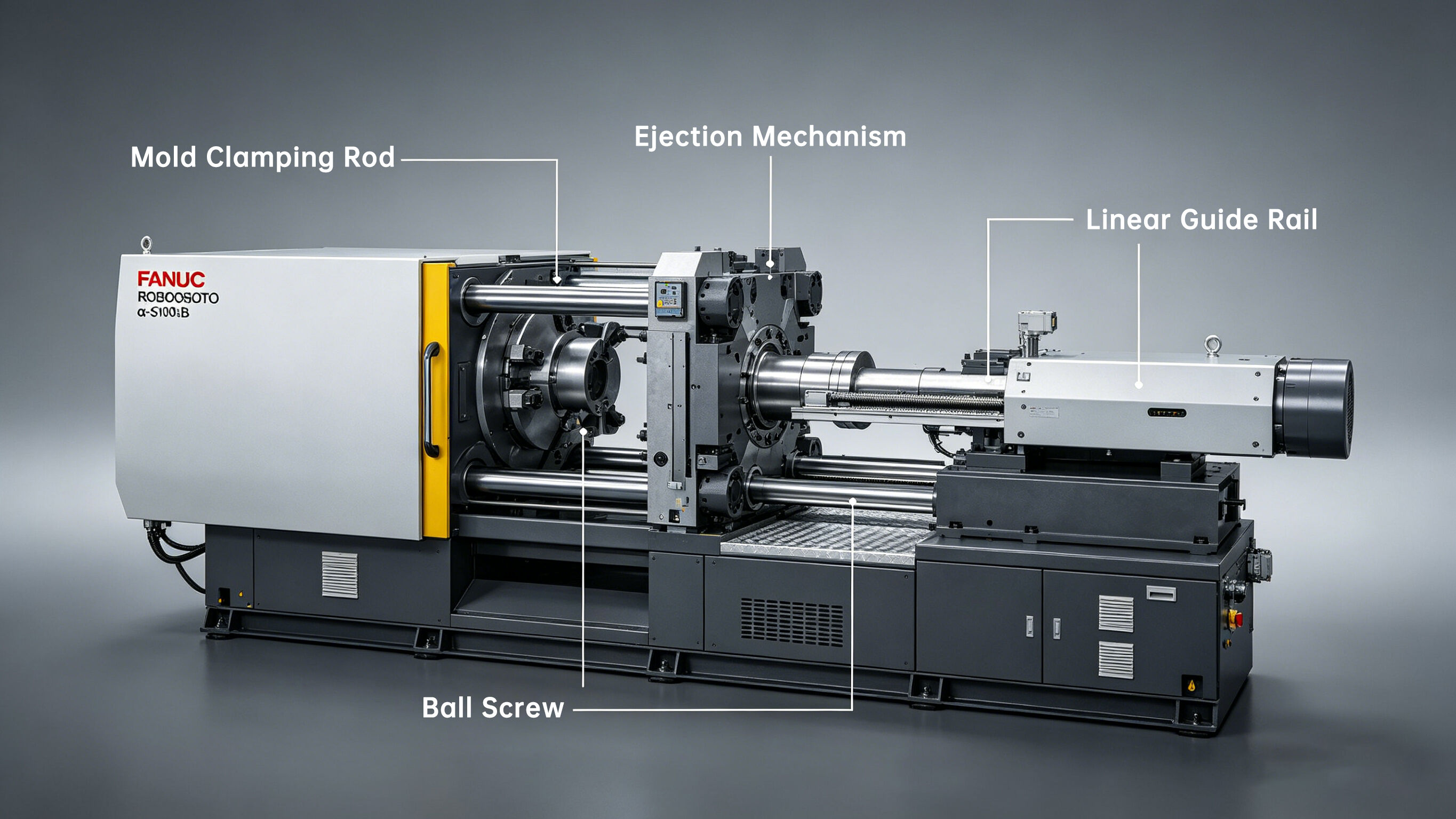

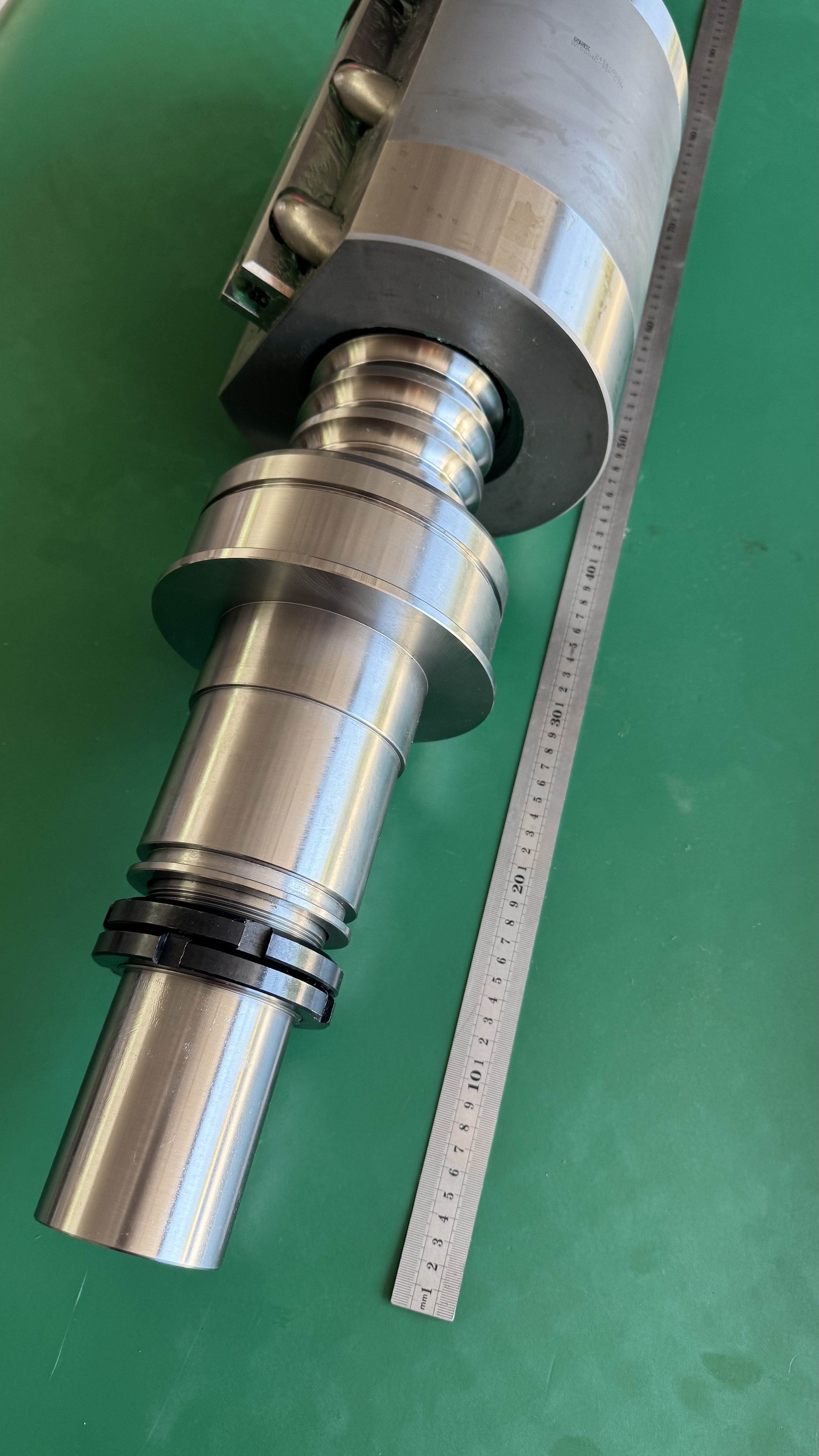

Das Spannsystem erfordert Kugelgewindetriebe, die extrem hohe Lasten (50 kN bis 15.000 kN) bewältigen können, während sie eine Präzision im Mikrometerbereich aufrechterhalten. Hochlast-Kugelgewindetriebe mit Durchmessern bis zu 160 mm und dynamischen Tragzahlen bis zu 1440 kN sind speziell für diese Anwendung konzipiert. Diese Gewindetriebe weisen optimierte Gewindegeometrien und Umlaufsysteme auf, um den enormen Kräften während des Formenschlusses standzuhalten und so eine stabile Positionierung sowie minimales Spiel zu gewährleisten. Beispielsweise verwenden Maschinen der FANUC ROBOSHOT-Serie hochpräzise Kugelgewindetriebe, um eine Genauigkeit der Schließkraft von ±0,005 mm zu erreichen – eine Voraussetzung, um Formschäden zu vermeiden und die Bauteilkonsistenz sicherzustellen.

1.2 Einspritzsystem

Das Einspritzsystem erfordert Kugelgewindetriebe, die einen Ausgleich zwischen Hochgeschwindigkeitsbetrieb und präziser Positionierung bieten. Diese Gewindetriebe müssen Einspritzgeschwindigkeiten von bis zu 1600 mm/s während der Materialzufuhr sowie eine präzise Drehsteuerung während der Plastifizierung bewältigen. Spezielle Hochgeschwindigkeits-Kugelgewindetriebe (z. B. NSK-HTF-Serie) zeichnen sich durch hitzebeständige Werkstoffe und fortschrittliche Umlaufsysteme aus und erreichen zulässige d-n-Werte von 200.000 sowie Betriebstemperaturen von bis zu 100 °C. Dadurch können elektrische Einspritzmaschinen eine Einspritzpositions-Genauigkeit von 0,01 mm erreichen, was eine konsistente Materialdosierung und die dimensionsgerechte Integrität der Bauteile sicherstellt.

1.3 Auswurfsystem

Auswurfsysteme nutzen kompakte, zuverlässige Kugelgewindetriebe (Durchmesser 12–25 mm), um eine schonende und präzise Teileauswurf zu gewährleisten. Diese Gewindetriebe arbeiten in beengten Bauräumen und erfordern daher geringe Schmierstoffmengen sowie ein minimales Geräuschpegel. Typischerweise übernehmen sie Auswurffkräfte, die 1/15 bis 1/30 der gesamten Schließkraft betragen; bei Doppel-Kugelgewindetrieb-Ausführungen wird eine synchrone Bewegung sichergestellt, um Beschädigungen der Werkstücke zu vermeiden. Die Präzision dieser Gewindetriebe wirkt sich unmittelbar auf die Zykluszeit und die Ausschussrate aus und macht sie daher für die Serienfertigung unverzichtbar.

2. Technische Spezifikationen von Kugelgewindetrieben für Spritzgießmaschinen

Ingenieure müssen Kugelgewindetriebe anhand ihrer Genauigkeitsklassen, ihrer Tragfähigkeit und ihrer Anforderungen an die Umgebungsbedingungen auswählen, um den Anforderungen der Spritzgießmaschinen gerecht zu werden.

2.1 Genauigkeitsklassen

Kugelgewindetriebe entsprechen internationalen Normen (ISO 3408, JIS B1192) mit Genauigkeitsklassen von C0 (höchste Genauigkeit) bis C10 (geringste Genauigkeit). Für Spritzgussanwendungen werden üblicherweise die Klassen C3 bis C5 verwendet: C3 (±5–10 μm Genauigkeit) für hochpräzise Maschinen und C5 (±10–20 μm Genauigkeit) für Standardanwendungen. Diese Klassen gewährleisten eine konsistente Wiederholgenauigkeit der Positionierung, was entscheidend für die Einhaltung enger Bauteiltoleranzen ist.

2.2 Tragfähigkeit und Haltbarkeit

Die Tragfähigkeit wird durch den Kugeldurchmesser, die Anzahl der tragenden Kugeln sowie die Kontaktfläche bestimmt. Hochlast-Kugelgewindetriebe verfügen über spezielle Gewindedesigns, die die Tragfähigkeit im Vergleich zu konventionellen Modellen um das 4- bis 8-Fache erhöhen. Bei sachgemäßer Schmierung (z. B. mit NSK-K1-Schmiereinheiten) erreichen diese Gewindetriebe eine Lebensdauer, die bis zum Achtfachen der Standardalternativen beträgt, wodurch Ausfallzeiten für Wartung und Ersatzkosten reduziert werden.

2.3 Werkstoff und Wärmebehandlung

Kugelgewindetriebe für Spritzgießmaschinen werden aus hochwertigen legierten Stählen (z. B. JIS G4051) hergestellt und auf eine Härte von HRC 58–62 wärmebehandelt, um Verschleißfestigkeit zu gewährleisten. Fortschrittliche Oberflächenbehandlungen (Nitrieren, DLC-Beschichtungen) verbessern die Korrosionsbeständigkeit und verringern die Reibung, was einen zuverlässigen Betrieb in rauen Fertigungsumgebungen sicherstellt.

3. Leistungsvorteile für Ingenieure

Kugelgewindetriebe bieten klare Vorteile, die unmittelbar auf die Anforderungen technischer Entscheidungsträger eingehen:

• Energieeffizienz : Mechanische Effizienz von 93–95 % (im Vergleich zu 50–70 % bei Trapezgewindetrieben) senkt den Energieverbrauch um bis zu 60 % und reduziert so die Betriebskosten.

• Präzision und Wiederholbarkeit : Positioniergenauigkeit im Mikrometerbereich gewährleistet konsistente Teilequalität und minimiert Ausschussraten sowie Nacharbeit.

• Haltbarkeit : Eine verlängerte Lebensdauer sowie geringer Wartungsaufwand reduzieren Ausfallzeiten – ein entscheidender Faktor bei der Hochvolumenfertigung.

• Hochgeschwindigkeitsfähigkeit : Geschwindigkeiten bis zu 1600 mm/s ermöglichen kürzere Zykluszeiten und steigern somit die Produktionskapazität.

4. Wartung und Fehlerbehebung

Präventive Wartung ist entscheidend, um die Leistung von Kugelgewindetrieben zu maximieren. Zu den häufigsten Ausfallursachen zählen Schmierprobleme, Überlastung und Kontamination. Ingenieure sollten regelmäßige Schmierstoffkontrollen, Lastüberwachung und Kontaminationskontrolle (mittels fortschrittlicher Dichtsysteme) implementieren, um die Lebensdauer zu verlängern. Falls ein Austausch erforderlich ist, zeichnen sich moderne Kugelgewindetriebe durch austauschbare Konstruktionen aus, die einen einfachen Nachrüstbetrieb ohne Maschinenmodifikationen ermöglichen.

5. Schlussfolgerung

Kugelgewindetriebe sind unverzichtbare Komponenten in modernen Spritzgießmaschinen und gewährleisten die Präzision, Effizienz und Zuverlässigkeit, die für eine fortschrittliche Fertigung erforderlich sind. Für Ingenieure und technische Entscheidungsträger hat die Auswahl des richtigen Kugelgewindetriebs – abgestimmt auf die Schließ-, Einspritz- und Auswerfanforderungen der Maschine – direkten Einfluss auf die Produktionsresultate. Durch den Einsatz hochleistungsfähiger Kugelgewindetriebe können Hersteller eine überlegene Bauteilqualität erreichen, die Betriebskosten senken und im globalen Markt wettbewerbsfähig bleiben.
