Šroub s koulí bez flangy BSH

Návrh bez flangy ušetří místo a umožní zákazníkům vybírat flangy, které potřebují.

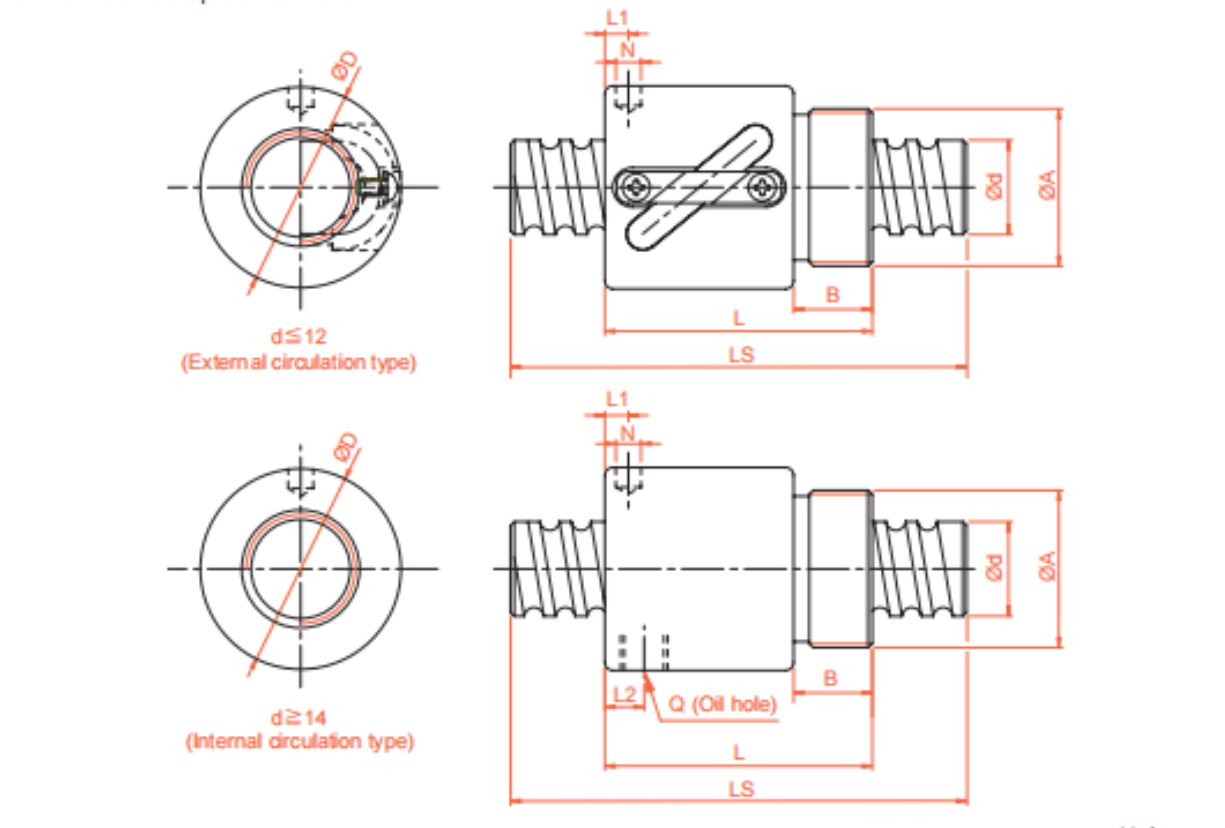

No flange nut ball screw BSH manufacture

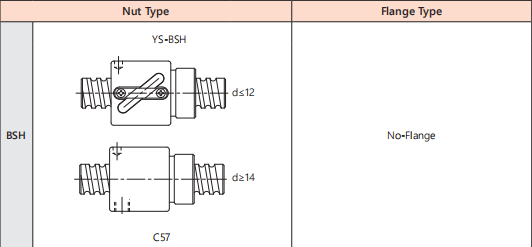

No flange nut ball screw BSH manufacture

Model Č. h DA Rozměr Ca (kgf) Coa (kgf) K kgf/um
H A B L L1 N L2 Q n
YS-BSHR0082.5-2.5 8 2.5 1.2 17.5 M15x1P 7.5 23.5 10 3 - 2.5x1 189 381 11
YS-BSHR01002-3.5 10 2 12 19.5 M17x1P 7.5 22 3 3.2 - - 3.5x1 277 664 17
YS-BSHR01004-2.5 4 2 25 M20x1P 10 34 3 3 - - 2.5x1 400 754 14
YS-BSHR01204-3.5 12 4 2.5 25.5 M20x1P 10 34 13 3 - - 3.5x1 804 1649 23
YS-BSHR01205-3.5 5 2.5 25.5 M20x1P 10 39 16.25 3 - - 3.5x1 801 1644 24
YS-BSHR01404-3 14 4 2.5 32.1 M25x1.5P 10 35 11 3 - - 1x3 748 1609 26
YS-BSHR01604-3 16 4 2,381 29 M22x1.5P 8 32 4 3.2 - - 1x3 759 1804 24
YS-BSHR01605-3 5 3.175 32.5 M26x1.5P 12 42 19.25 3 - - 1x3 1077 2289 25
YS-BSHR01610-2 10 3.175 32 M26x1.5P 12 50 3 4 3 M4 1x2 779 1601 14
YS-BSHR02005-3 20 5 3.175 38 M35x1.5P 15 45 20.3 3 - - 1x3 1211 2906 30
YS-BSHR02505-4 25 5 3.175 43 M40x1.5P 19 69 32.11 3 8 M6 1x4 1724 4904 37
YS-BSHR02510-4 10 4.762 43 M40x1.5P 19 84 8 6 8 M6 1x4 2954 7295 41
