Прякоризената гейд HMG е нова прякоризена гейд, която позволява на един и същ тип LMblocks да се движат непрекъснато по пряки и изкривени релси, комбинирайки технологиите на LMGuide HSR и R Guide HCR. Тя осъществява значително намаление на разходите чрез подобряване на ефективността на работата в линиите за монтаж и транспортиране, както и в оборудването за инспекция и упростяване на конструкцията чрез eliminиране на издигаща част и маса.
Свобода на Проектуване

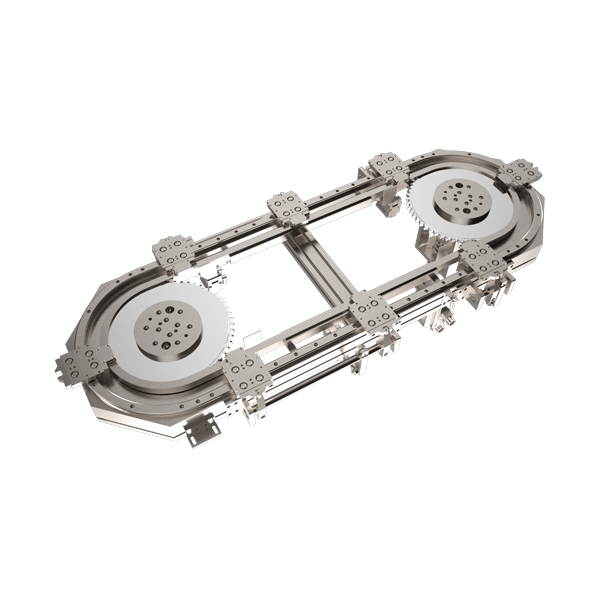

Позволява свободни комбинации от праволинейни и криволинейни форми. Тъй като LM блоковете могат да преминават гладко между праволинейните и криволинейните секции, различни комбинации от праволинейни и криволинейни релси могат да бъдат свързани в различни форми, като O, U, L и S форми. Освен това, HMG позволява голяма маса да бъде инсталирана и тежък обект да бъде пренесен чрез комбинации от няколко блока върху един релс или 2 или повече LM релса. По този начин, това предоставя голяма свобода на дизайна.
Затвори за Праволинейни и Криволинейни Секции
Моделът HMG е наличен с затвори, които могат да се използват както за праволинейните, така и за криволинейните секции, за да се предотвратява проникването на чужди материали. Тези затвори за праволинейни и криволинейни секции осигуряват запечатване както на праволинейните, така и на криволинейните секции, предотвратявайки проникването на чужди материали в уреда.
Сkrатена Време на Транспортиране
В противен случай на метода на шатото, използването на единици HMG в циркулираща система позволява на работни обекти да бъдат поставени, докато други работни обекти се проверяват или монтират, което значително подобрява времето на процеса. Увеличаването на броя на масите може още повече да намали времето на процеса.
Снижаване на разходите чрез упростен механизъм
Комбинацията от прави и криви релси отнема нуждата от хидравлически подигравач и вертящ маса, традиционно използвани за промяна на посоката в транспортните и производствените линии. Поради това, използването на HMG упрощава механизма и отнема голямо число части, което позволява разходите да бъдат намалени. Допълнително, часа за проектиране може също да бъде намален.
| Модел NO. | Външни измерения | Размери на LM блок | Размери на LM рельса | ии | |||||||||
| М | W | L | L' | Б. | Sxl | L1 | Н | E | Прав релс | Височина M1 | |||
| W: | W2 | F | |||||||||||
| HMG 15A | 24 | 47 | 48 | 28.8 | 38 | M5x11 | 16 | 4.3 | 5.5 | 15 | 16 | 60 | 15 |
| HMG 25A | 36 | 70 | 62.2 | 42.2 | 57 | M8x16 | 25.6 | 6 | 12 | 23 | 23.5 | 60 | 22 |
| HMG 35A | 48 | 100 | 80.6 | 54.6 | 82 | M10x21 | 32.6 | 8 | 12 | 34 | 33 | 80 | 29 |
| HMG 45A | 60 | 120 | 107.6 | 76.6 | 100 | M12x25 | 42.6 | 10 | 16 | 45 | 37.5 | 105 | 38 |
| HMG 65A | 90 | 170 | 144.4 | 107.4 | 142 | M16x37 | 63.4 | 19 | 16 | 63 | 53.5 | 150 | 53 |
| Основен динамичен носещ капацитет (C) | Основен статичен носещ капацитет (Co) | |||||||
| Монтиране на дупка d1xd2xh | Крив релс | |||||||
| R | н | 0° | 01° | 0.° | Резултантна тегловна сила (C) кН | Пряка секция (C-st) кН | Крива секция (Car) кН | |
| 4.5x7.5x5.3 | 150 | 3 | 60 | 7 | 23 | 2.56 | 4.23 | 0.44 |
| 300 | 5 | 60 | 6 | 12 | ||||
| 400 | 7 | 60 | 3 | 9 | ||||
| 7x11x9 | 500 | 9 | 60 | 2 | 7 | 9.41 | 10.8 | 6.7 |
| 750 | 12 | 60 | 2.5 | 5 | ||||
| 1000 | 15 | 60 | 2 | 4 | ||||
| 9x14x12 | 600 | 7 | 60 | 3 | 9 | 17.7 | 19 | 11.5 |
| 800 | 11 | 60 | 2.5 | 5.5 | ||||
| 1000 | 12 | 60 | 2.5 | 5 | ||||
| 1300 | 17 | 60 | 2 | 3.5 | ||||
| 14x20x17 | 800 | 8 | 60 | 2 | 8 | 28.1 | 29.7 | 18.2 |
| 1000 | 10 | 60 | 3 | 6 | ||||
| 1200 | 12 | 60 | 2.5 | 5 | ||||
| 1600 | 15 | 60 | 2 | 4 | ||||
| 18x26x22 | 1000 | 8 | 60 | 2 | 8 | 66.2 | 66.7 | 36.2 |
| 1500 | 10 | 60 | 3 | 6 | ||||
| 2000 | 12 | 45 | 0.5 | 4 | ||||
| 2500 | 13 | 45 | 1.5 | 3.5 | ||||
| 3000 | 10 | 30 | 1.5 | 3 | ||||
| Модел NO. | Размер на свързаното рейче | |||||||
| Височина | Предложение | Отвор за монтиране | Широчина | Дължина на намаляването | Дълбочина на намаляването | Радиус | ||
| M: | F | dixd.xh | W1 | W. | а. | б. | R | |
| 15A | 15 | 60 | 4.5x7.5x5.3 | 15 | 14.78 | 28 | 0.22 | 150 |
| 14.89 | 0.11 | 300 | ||||||
| 14.92 | 0.08 | 400 | ||||||
| 25А | 22 | 60 | 7x11x9 | 23 | 22.83 | 42 | 0.17 | 500 |
| 22.89 | 0.11 | 750 | ||||||
| 22.92 | 0.08 | 1000 | ||||||
| 35A | 29 | 80 | 9x14x12 | 34 | 33.77 | 54 | 0.23 | 600 |
| 33.83 | 0.17 | 800 | ||||||
| 33.86 | 0.14 | 1000 | ||||||
| 33.9 | 0.1 | 1300 | ||||||
| 45A | 38 | 105 | 14x20x17 | 45 | 44.71 | 76 | 0.29 | 800 |
| 44.77 | 0.23 | 1000 | ||||||
| 44.81 | 0.19 | 1200 | ||||||
| 44.86 | 0.14 | 1600 | ||||||
| 65A | 53 | 150 | 18x26x22 | 63 | 62.48 | 107 | 0.52 | 1000 |
| 62.66 | 0.34 | 1500 | ||||||
| 62.74 | 0.26 | 2000 | ||||||
| 62.8 | 0.2 | 2500 | ||||||
| 62.83 | 0.17 | 3000 | ||||||
