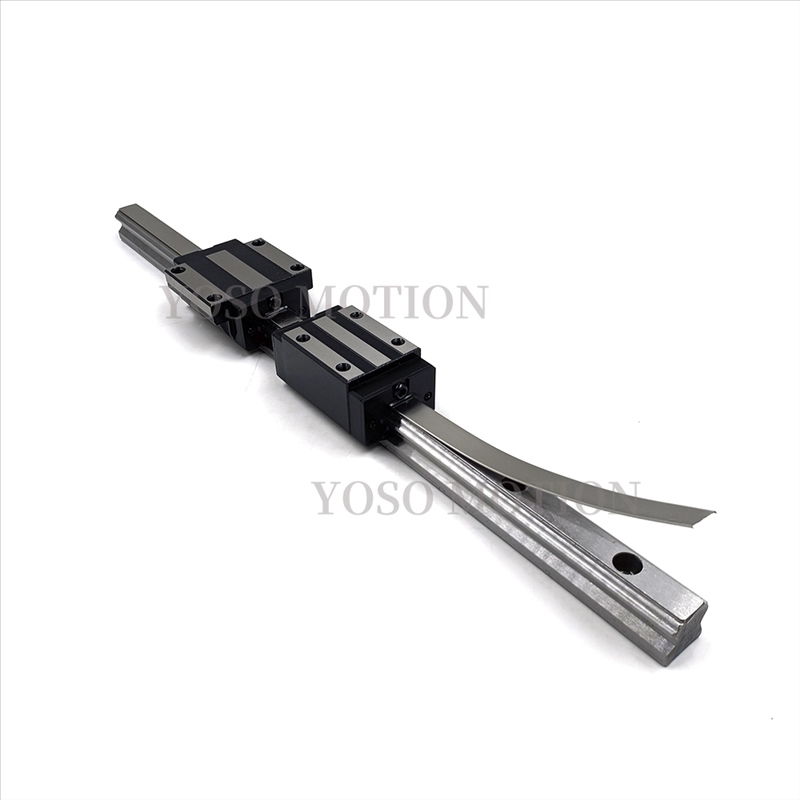

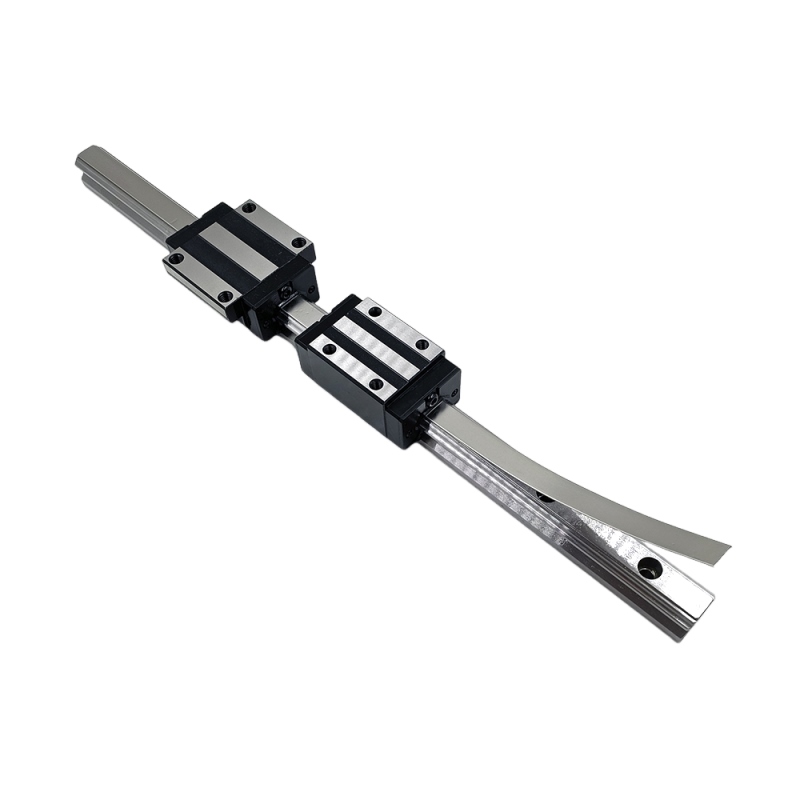

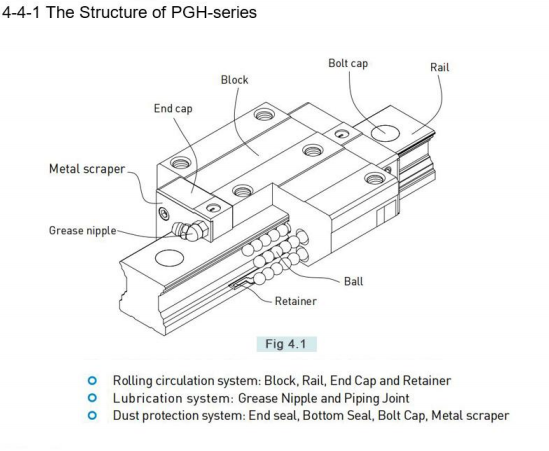

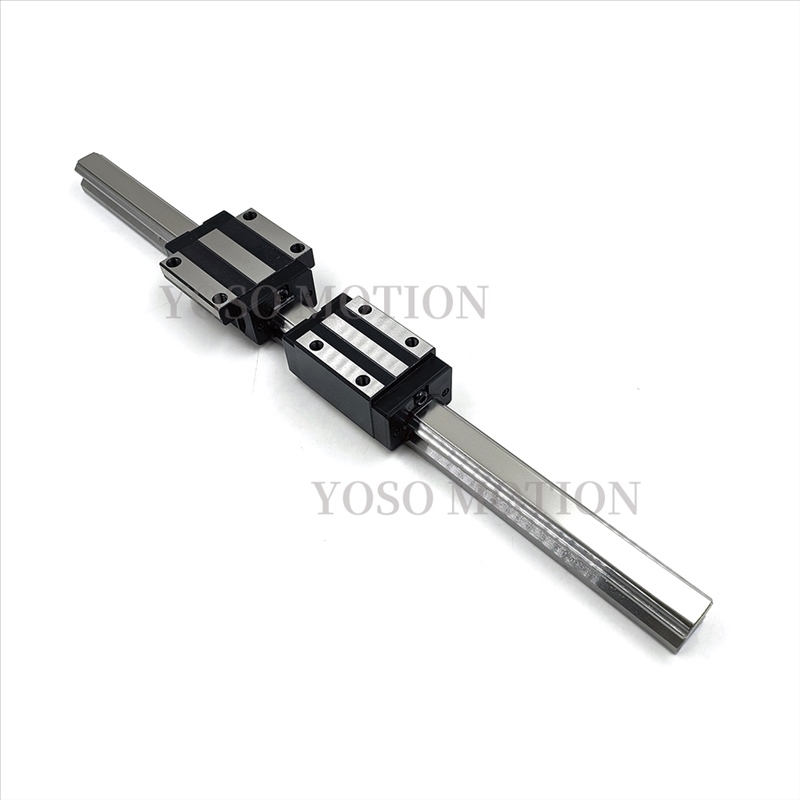

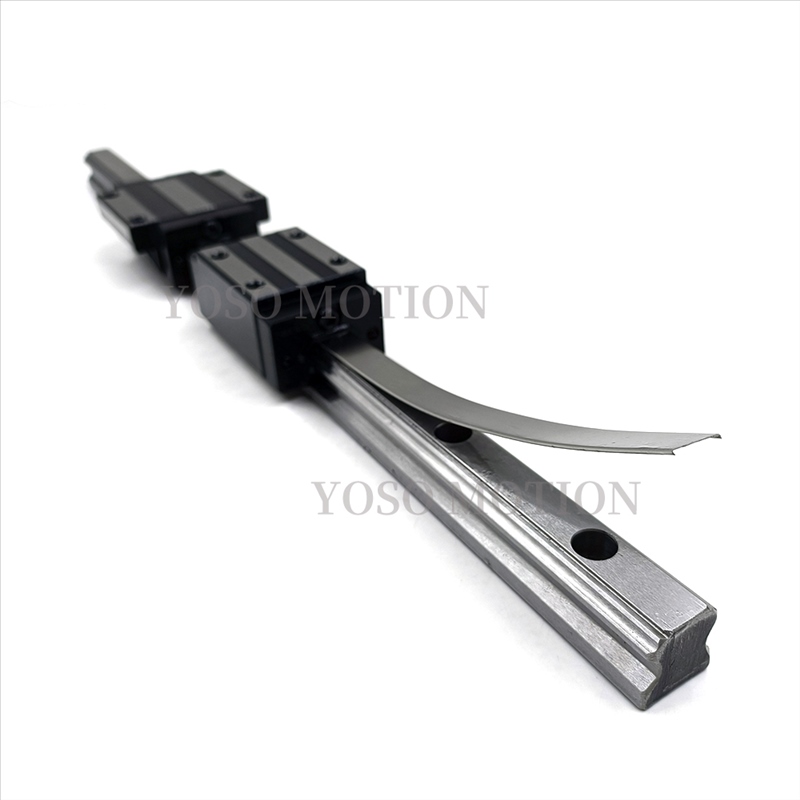

الصلابة العالية، الدقة العالية، القدرة العالية على تحمل الأحمال في أربع اتجاهات، والهيكل المقاوم للعزم العالي
| النموذج الاسمي | نوع الكتلة | ارتفاع نوع التركيب | الأبعاد | ||||
| فوسفور | G: قياسي | R: منخفض التركيب | 15,20,25,30,35,45,55,65 | ||||
| S: منخفض التجميع | L: التجميع الأوسط | ||||||
| H: عالي التركيب | |||||||
| نوع الفلامج | طول الكتلة | عدد الكتل لكل سكة | كود الملحق | ||||
| C:مع法兰 | N:عادي | EX:2 | o: قياسي (يرجى الرجوع إلى الصفحة A26) | ||||
| L:طويل | |||||||
| طول السكة | درجة الدقة | التحميل المسبق | مجموعتان لكل محور | تصنيع خاص بالسكة الحديدية | |||
| الوحدة: مم | N:عادي | ZF: فجوة صغيرة | II | U: سكة مثقوبة برغي | |||
| H: عالي | ZO: بدون تحميل مسبق | E: سكة ذات تصنيع خاص | |||||
| P: دقة عالية | Z1: تحميل مسبق خفيف | ||||||
| SP: دقة فائقة | Z2: تحميل مسبق متوسط | ||||||
| UP: الدقة الفائقة | |||||||
| معالجة سطح الكتلة | معالجة سطح السكة | ||||||
| S: قياسي | S: قياسي | ||||||
| B1: أكسيد أسود | B1: أكسيد أسود | ||||||
| N1: طلاء كروم صلب | N1: طلاء كروم صلب | ||||||
| P: فوسفاتينغ | P: فوسفاتينغ | ||||||
| N3: طلاء نيكل | N3: طلاء نيكل | ||||||
| N4:Raydent | N4:Raydent | ||||||
| N5:طلاء كروم | N5:طلاء كروم | ||||||

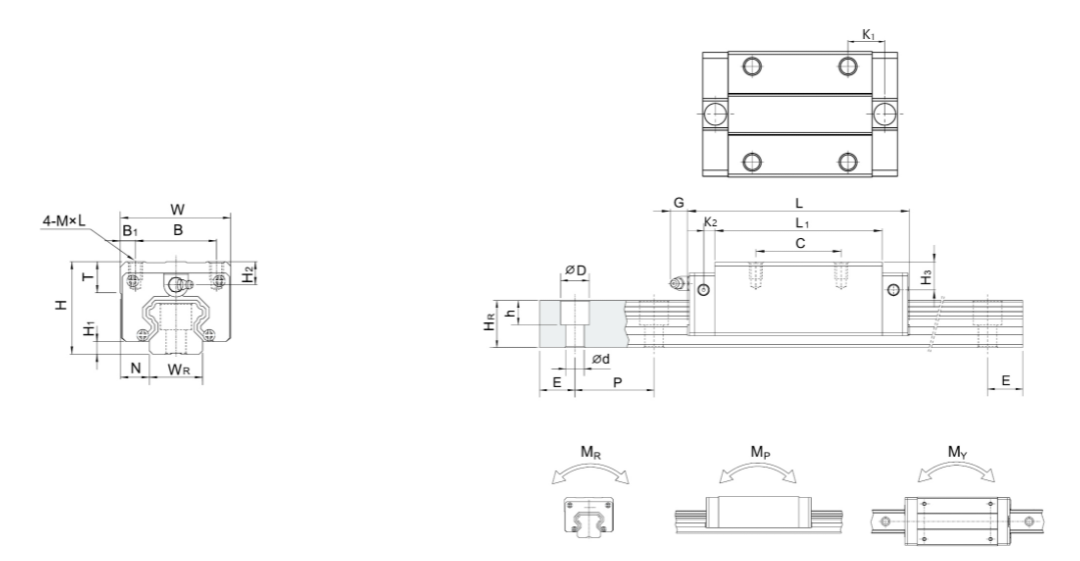

| رقم الموديل | أبعاد المكون (مم) | أبعاد الشريحة Slider size (مم) | أبعاد السكة Slie size (مم) | أبعاد مسامير تثبيت السكة | الحمل الديناميكي الأساسي المقدر | الحمل الثابت الأساسي المقدر | العزم الساكن المسموح به | وزن | |||||||||||||||||||||||
| كتلة الشريحة كجم | كتلة السكة كجم/م | ||||||||||||||||||||||||||||||
| H | إتش 1 | ن | W | ب | B1 | ج | ل | ل | ك | ك | G | MXL | ت | H2 | ح3 | WR | H2 | D | h | d | فوسفور | إي | (مم) | C(KN) | Co(KN) | MR KN-m | MP KN-m | MY KN-m | |||
| PGH15R | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 4.85 | 5.3 | M4x5 | 6 | 8.5 | 9.5 | 15 | 16.3 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.76 | 19.21 | 0.12 | 0.10 | 0.10 | 0.18 | 1.45 |
| PGH20R | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 6 | 12 | M5x6 | 8 | 6 | 7 | 20 | 18.9 | 9.5 | 8.8 | 6 | 60 | 20 | M5x16 | 18.48 | 28.63 | 0.27 | 0.20 | 0.20 | 0.30 | 2.21 |
| PGH20LR | 50 | 65.2 | 92.2 | 12.6 | 22.24 | 37.60 | 0.35 | 0.35 | 0.35 | 0.39 | |||||||||||||||||||||
| PGH25R | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 6 | 12 | M6X8 | 8 | 10 | 13 | 23 | 23.45 | 11 | 9.2 | 7 | 60 | 20 | M6X20 | 27.29 | 39.45 | 0.42 | 0.33 | 0.33 | 0.51 | 3.21 |
| PGH25LR | 50 | 78.6 | 104.6 | 19.6 | 33.58 | 53.02 | 0.56 | 0.57 | 0.57 | 0.69 | |||||||||||||||||||||
| PGH30R | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 6 | 12 | M8X10 | 8.5 | 9.5 | 13.8 | 28 | 27.4 | 14 | 12.6 | 9 | 80 | 20 | M8X25 | 38.97 | 55.00 | 0.66 | 0.53 | 0.53 | 0.88 | 4.47 |
| PGH30LRR | 60 | 93 | 120.4 | 21.75 | 47.59 | 73.08 | 0.88 | 0.92 | 0.92 | 1.16 | |||||||||||||||||||||
| PGH35R | 55 | 7.5 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 7 | 12 | M8X12 | 10.2 | 16 | 19.6 | 34 | 30.4 | 14 | 12.6 | 9 | 80 | 20 | M8X25 | 50.76 | 72.33 | 1.16 | 0.81 | 0.81 | 1.45 | 6.30 |
| PGH35LR | 72 | 105.8 | 138.2 | 22.5 | 61.91 | 96.12 | 1.54 | 1.40 | 1.40 | 1.92 | |||||||||||||||||||||
| PGH45R | 70 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | 10 | 12.9 | M10X17 | 16 | 18.5 | 30.5 | 45 | 39.3 | 20 | 17 | 14 | 105 | 22.5 | M12X35 | 80.69 | 110.31 | 1.98 | 1.55 | 1.55 | 2.73 | 10.41 |
| PGH45LR | 80 | 128.8 | 171.2 | 28.9 | 98.47 | 146.88 | 2.63 | 2.68 | 2.68 | 3.61 | |||||||||||||||||||||

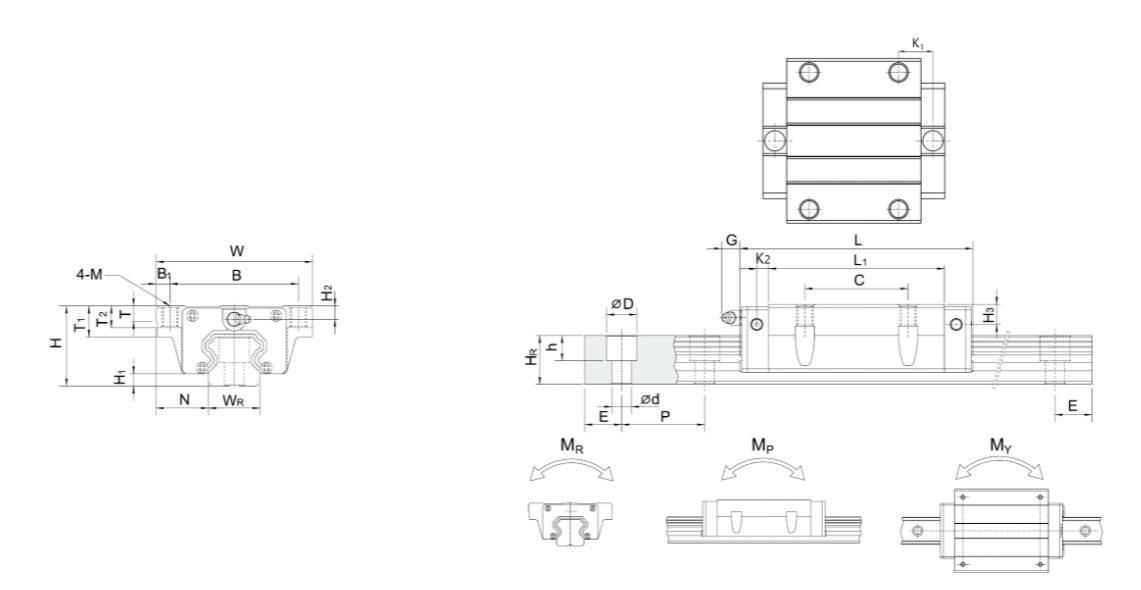

| رقم الموديل | أبعاد المكون (مم) | أبعاد الشريحة Slider size (مم) | أبعاد السكة Slie size (مم) | أبعاد مسمار التثبيت للسكة المنزلقة | الحمل الديناميكي الأساسي المقدر | الحمل الثابت الأساسي المقدر | العزم الساكن المسموح به | وزن | |||||||||||||||||||||||||
| كتلة الشريحة كجم | كتلة السكة كجم/م | ||||||||||||||||||||||||||||||||
| H | إتش 1 | ن | W | ب | ب | ج | L1 | ل | K1 | كيا K2 | G | م | ت | T1 | ت2 | H2 | ح3 | إيه. | الموارد البشرية | D | h | d | فوسفور | إي | (مم) | CKN) | Co(KN) | MR KN-m | MP KN-m | MY KN-m | |||
| PGH15C | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 4.85 | 5.3 | M5 | 6 | 8.9 | 6.95 | 4.5 | 5.5 | 15 | 16.3 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.76 | 19.21 | 0.12 | 0.10 | 0.10 | 0.17 | 1.45 |
| PGH20C | 30 | 4.6 | 21 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 6 | 12 | م6 | 8 | 10 | 9.5 | 6 | 7 | 20 | 18.9 | 9.5 | 8.8 | 6 | 60 | 20 | M5x16 | 18.48 | 28.63 | 0.27 | 0.20 | 0.20 | 0.40 | 221 |
| PGH20LC | 65.2 | 92.2 | 17.6 | 22.24 | 37.60 | 0.35 | 0.35 | 0.35 | 0.52 | ||||||||||||||||||||||||
| PGH25C | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 10.7 | 6 | 12 | م8 | 8 | 14 | 10 | 6 | 9 | 23 | 23.45 | 11 | 9.2 | 7 | 60 | 20 | M6X20 | 27.29 | 39.45 | 0.42 | 0.33 | 0.33 | 0.59 | 3.21 |
| PGH25LC | 78.6 | 104.6 | 21 | 33.58 | 53.02 | 0.56 | 0.57 | 0.57 | 0.80 | ||||||||||||||||||||||||
| PGH30C | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 6 | 12 | م10 | 8.5 | 16 | 10 | 6.5 | 10.8 | 28 | 27.4 | 14 | 12.6 | 9 | 80 | 20 | M8X25 | 38.97 | 55.00 | 0.66 | 0.53 | 0.53 | 1.09 | 4.47 |
| PGH30LC | 93 | 120.4 | 25.75 | 47.59 | 73.08 | 0.88 | 0.92 | 0.92 | 1.44 | ||||||||||||||||||||||||
| PGH35C | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 7 | 12 | م10 | 10.1 | 18 | 13 | 9 | 12.6 | 34 | 30.4 | 14 | 12.6 | 9 | 80 | 20 | M8X25 | 50.76 | 72.33 | 1.16 | 0.81 | 0.81 | 1.56 | 6.30 |
| PGH35LC | 105.8 | 138.2 | 27.5 | 61.91 | 96.12 | 1.54 | 1.40 | 1.40 | 2.06 | ||||||||||||||||||||||||
| PGH45C | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 10 | 12.9 | م12 | 15.1 | 22 | 15 | 8.5 | 20.5 | 45 | 39.3 | 20 | 17 | 14 | 105 | 225 | M12X35 | 80.69 | 110.31 | 1.98 | 1.55 | 1.55 | 2.79 | 10.41 |
| PGH45LC | 128.8 | 171.2 | 28.9 | 98.47 | 146.88 | 2.63 | 2.68 | 2.68 | 3.69 | ||||||||||||||||||||||||
