دليل YS-HMG المستقيم المنحني هو دليل منحني مستقيم جديد يجمع بين تكنولوجيات الدليل LM YGH والدليل R YCR لتمكين نفس نوع السلكر LM من الحركة المستمرة على المسارات المستقيمة والمنحنية. لقد حقق خفضًا كبيرًا في التكلفة من خلال تحسين كفاءة العمل في خطوط التجميع والناقلات ومعدات الفحص، وتبسيط الهيكل بإزالة الرافعات والطاولات.
يسمح بدمج أشكال مستقيمة ومنحنية بحرية.

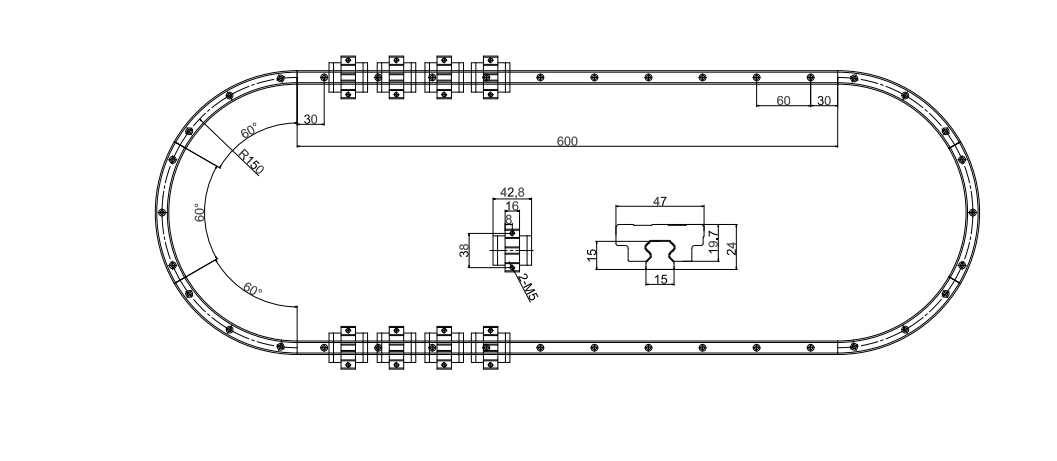

بما أن الكتل LM يمكنها الانتقال بسلاسة بين الأقسام المستقيمة والمنحنية، يمكن ربط مجموعات مختلفة من السكك المستقيمة والمنحنية إلى أشكال مختلفة مثل O وU وL وS. بالإضافة إلى ذلك، يسمح YS-HMG بتثبيت طاولة كبيرة وحمل جسم ثقيل من خلال دمج كتل متعددة على سكة واحدة أو سكتين أو أكثر من سكك LM. وبالتالي، فإنه يوفر حرية تصميم كبيرة.
يتوفر النموذج YS-HMG مع أختام يمكن استخدامها لكل من الأقسام المستقيمة والمنحنية لمنع دخول المواد الغريبة. توفر هذه الأختام المستقيمة-المنحنية ختمًا لكل من الأقسام المستقيمة والمنحنية، مما يمنع دخول المواد الغريبة إلى الوحدة.
على عكس طريقة الشاتل، فإن استخدام وحدات YS-HMG في نظام دائري يسمح بوضع قطع العمل أثناء فحص أو تركيب قطع عمل أخرى، مما يساهم بشكل كبير في تحسين وقت العملية. زيادة عدد الطاولات يمكن أن تقلل أكثر من وقت العملية.
تتيح مزيج السكك المستقيمة والمنحنية القضاء على الرافعة وطاولة الدوران التي تُستخدم تقليديًا لتغيير الاتجاهات في خطوط النقل والإنتاج. لذلك، فإن استخدام YS-HMG يبسط الآلية ويقلل من عدد كبير من الأجزاء، مما يسمح بتخفيض التكلفة. بالإضافة إلى ذلك، يمكن أيضًا تقليل ساعات العمل المطلوبة في التصميم.
دليل YS-HMG المستقيم-المقوس يتطلب آلية دوران أو آلية انزلاق لدوران الأقسام المنحنية عندما يتم استخدام سكتين أو أكثر، أو عند ربط كتلتين أو أكثر من كتل LM على سكة واحدة. يرجى الرجوع إلى الشكل 4 لمعرفة أمثلة لهذه الآليات.
يظهر الشكل 5 أمثلة لتصميم الطاولة عندما يتم استخدام الوحدات على محاور متعددة. يتطلب YS-HMG آلية دوران وآلية انزلاق لأن الطاولة تخرج عن المركز عندما تنتقل كتلة LM من القسم المستقيم إلى القسم المنحني. تختلف درجة الخروج عن المركز بناءً على نصف قطر القسم المنحني ومدى كتلة LM. لذلك، من الضروري تصميم النظام وفقًا للمواصفات المقابلة.
يظهر الشكل 6 الرسوم التفصيلية لآليتي الانزلاق والدوران. في الرسم، تم استخدام دعامات LM في آلية الانزلاق وحلقات الكرات الدوارة في آلية الدوران لتحقيق حركات انزلاق ودوران سلسة.
لتشغيل الدليل المستقيم المنحني، تتوفر نقل الحزام ونقل السلسلة.

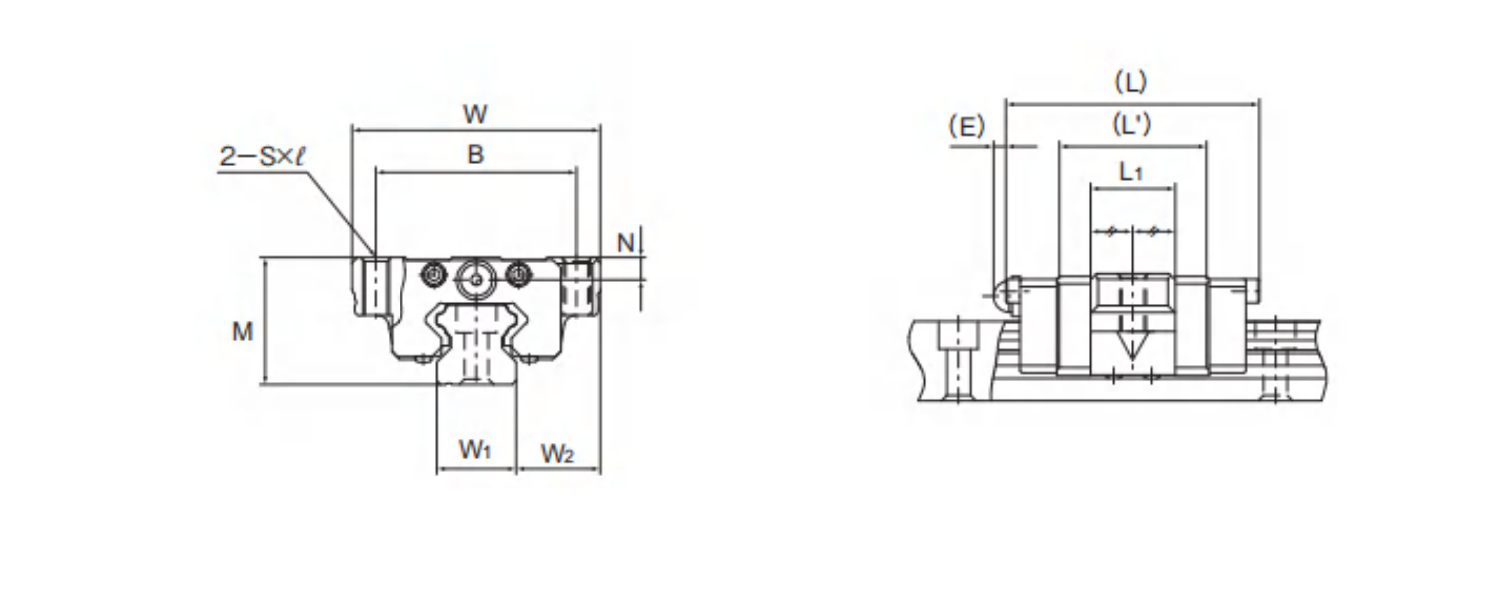

| النوع لا. | الأبعاد الخارجية | نموذج لغة الحجرة الأبعاد | نموذج لغة السكك الحديدية الأبعاد | ||||||||||
| م | W | ل | ل | ب | Sxt | لي | ن | إي | مستقيم السكك الحديدية |
الارتفاع م ₁ |
|||
| W ₁ | W 2 | ف | |||||||||||
| YS-HMG 15A | 24 | 47 | 48 | 28.8 | 38 | M5x11 | 16 | 4.3 | 5.5 | 15 | 16 | 60 | 15 |
| YS-HMG 25A | 36 | 70 | 62.2 | 42.2 | 57 | M8x16 | 25.6 | 6 | 12 | 23 | 23.5 | 60 | 22 |
| YS-HMG 35A | 48 | 100 | 80.6 | 54.6 | 82 | M10x21 | 32.6 | 8 | 12 | 34 | 33 | 80 | 29 |
| YS-HMG 45A | 60 | 120 | 107.6 | 76.6 | 100 | M12x25 | 42.6 | 10 | 16 | 45 | 375 | 105 | 38 |
| YS-HMG 65A | 90 | 170 | 144.4 | 107.4 | 142 | M16x37 | 63.4 | 19 | 16 | 63 | 53.5 | 150 | 53 |

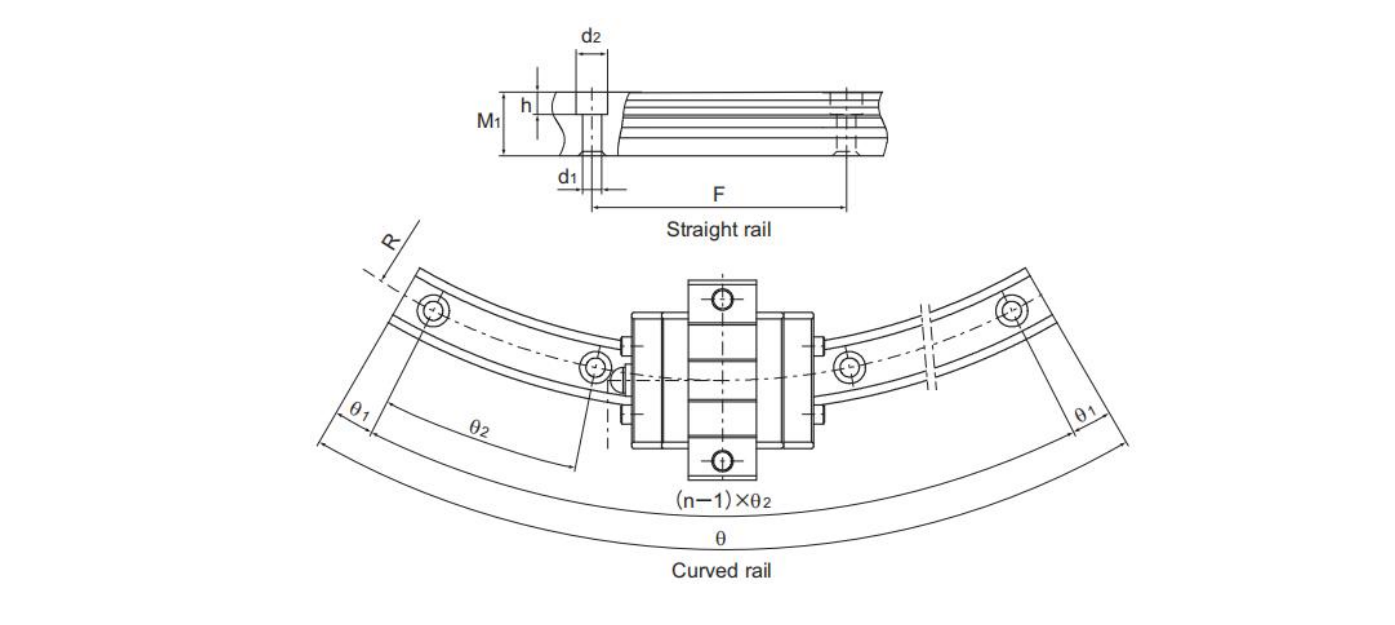

| نموذج لغة السكك الحديدية الأبعاد |
أساسي ديناميكي تحميل التقييم (C) |
أساسي ثابت تحميل التقييم (Co) | |||||||||||
|
التركيب الثقب d xd 2 ×h |
منحني rai | ||||||||||||
| ر | ن | 0° | 0i | θ 2 درجة |
النتيجة تحميل C)kN |
الجزء المستقيم التكلفة)kN |
منحني section (CO ر )kN |
||||||
| 4.5×75×5.3 | 150 | 3 | 60 | 7 | 23 | 2.56 | 4.23 | 044 | |||||
| 300 | 5 | 60 | 6 | 12 | |||||||||
| 400 | 7 | 60 | 3 | 9 | |||||||||
| 7×11×9 | 500 | 9 | 60 | 2 | 7 | 9.41 | 10.8 | 6.7 | |||||
| 750 | 12 | 60 | 2.5 | 5 | |||||||||
| 1000 | 15 | 60 | 2 | 4 | |||||||||
| 9×14×12 | 600 | 7 | 60 | 3 | 9 | 177 | 19 | 11.5 | |||||
| 800 | 11 | 60 | 2.5 | 5.5 | |||||||||
| 1000 | 12 | 60 | 2.5 | 5 | |||||||||
| 1300 | 17 | 60 | 2 | 3.5 | |||||||||
| 14×20×17 | 800 | 8 | 60 | 2 | 8 | 28.1 | 297 | 18.2 | |||||
| 1000 | 10 | 60 | 3 | 6 | |||||||||
| 1200 | 12 | 60 | 2.5 | 5 | |||||||||
| 1600 | 15 | 60 | 2 | 4 | |||||||||
| 18×26×22 | 1000 | 8 | 60 | 2 | 8 | 66.2 | 66.7 | 362 | |||||
| 1500 | 10 | 60 | 3 | 6 | |||||||||
| 2000 | 12 | 45 | 0.5 | 4 | |||||||||
| 2500 | 13 | 45 | 1.5 | 3.5 | |||||||||
| 3000 | 10 | 30 | 1.5 | 3 | |||||||||
| جدول¹ العزوم الساكنة المسموحة لنموذج YS-HMG | |||||||||||||
| رقم الموديل | م.أ. |
م الفراغ الفراغ |
|||||||||||
| مستقيم section | الجزء المنحني | مستقيم section | منحني section | مستقيم section | منحني section | ||||||||
| YS-HMG 15 | 0.008 | 0.007 | 0.008 | 0.01 | 0.027 | 0.003 | |||||||
| YS-HMG 25 | 01 | 004 | 01 | 0.05 | 011 | 0.07 | |||||||
| YS-HMG 3 5 | 0.22 | 0.11 | 022 | 012 | 0.29 | 0.17 | |||||||
| YS-HMG 45 | 0.48 | 0.2 | 0.48 | 022 | 0.58 | 0.34 | |||||||
| YS-HMG 65 | 1.47 | 0.66 | 1.47 | 073 | 1.83 | 0.94 | |||||||
