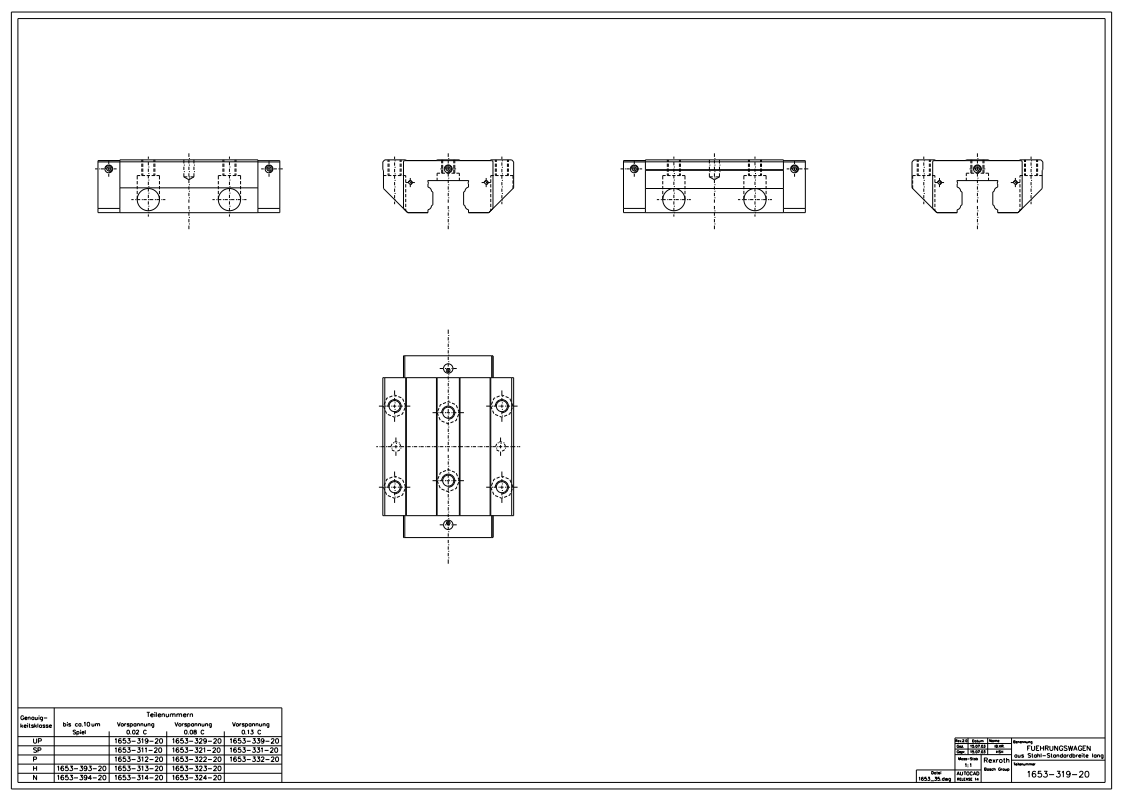

REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1
REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1
REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1
REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1
REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1
REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1

REXROTH R165332322 Linear Guide Ball Slider KWD-035-FLS-C2-H-1

KATANUNGAN Makipag-ugnayan sa Amin
  • Paglalarawan
1

+86-13636560152
[email protected]
KATANUNGAN
Ball slider na uri ng FLS, may napakataas na kapasidad sa pagkarga, ang teknikal na tukoy ng ball slider na R165332322 ay 35, slider na gawa sa bakal na CS, kahalagahan ng katumpakan sa antas H, preload sa antas C2, standard na seal, kasama ang ball chain.
Mga Pangunahing Katangian at Pagganap ng FLS REXROTH Ball Slider:
Matataas na Kakayahang Magdala ng Beban at Matataas na Rigidity: Ang extended design ay nagbibigay ng mas malaking contact area kumpara sa mga standard length sliders (tulad ng FNS), na nagpapabuti nang malaki sa kakayahang tumagal ng mataas na beban at moment.
Flexible na Pag-install: Bilang isang flange-type slider, ito ay sumusuporta sa bolt mounting mula sa itaas o ibaba, na angkop para sa iba’t ibang mekanikal na istruktura.
Mga Aplikasyon: May labis na kakayahang magdala ng beban, na angkop para sa mga aplikasyon na may pinakamahigpit na mga kinakailangan sa stiffness.
Makinis na operasyon: Sa ilalim ng mga external load, ito ay epektibong nababawasan ang mga pagbabago ng friction at nagbibigay ng mahusay na kaginhawahan sa paggalaw.
Mga Highlight ng Rexroth REXROTH ball slides:
  • Papalit-palit na gamit sa mga ball guide system
  • Opsyonal na isinasama ang wear-free sensing measurement system
  • Mga iba't ibang Accessories
  • Ang mga top mount ay maaaring ikabit mula sa itaas at ibaba ng ball slide
  • Dagdag na katigasan kapag may beban sa itaas at pahalang dahil sa karagdagang mga bolts na nakaseguro sa dalawang butas sa gitna ng ball slide
  • Lahat ng accessories ay may kasamang thread para sa end-face fastening
  • Mataas na katigasan sa lahat ng direksyon ng beban – angkop para sa mga aplikasyon na may iisang slide lamang bawat track
  • Isinasama ang fully sealed
  • Mataas na kakayahan sa torque load
  • Ang na-optimize na inlet geometry at malaking bilang ng mga bola ay nagpapababa sa pagbabago sa elastic deflection
  • Maayos at tahimik na operasyon dahil sa na-optimize na disenyo ng ball at ball chain return at guidance
  • Iba't ibang antas ng preload
Ang ultra-high load capacity ball slides na FLS ng Rexroth ay pangunahing ginagamit sa mga sumusunod na industriya:
Mga machine tool, Industrial automation at robotics, Precision packaging at printing machinery, Assembly at conveying technology, at Electronics at semiconductor equipment.

Butir

Espesipikasyon

Numero ng Bahagi

R165332322

Uri ng Ball Runner

FLS

Sukat

35

Klase ng Preload

C2

Klase ng Katumpakan

H

Pagtatakip

SS – Standard S eal

Kadena ng bola

Na may Ball Chain

Lapad ng Gabay na Bloke [mm]

100

Haba ng Gabay na Bloke [mm]

139

Taas ng Gabay na Bloke [mm]

40.40

Taas ng Gabay na Bloke na may Rail [mm]

48

Timbang [kg]

2.25

Nakatakdang Dynamic na Dala [N]

63600

Nakatakdang Static na Dala [N]

10800

Nakatakdang Dynamic na Dala ng Torsion [Nm]

1370

Nakatakdang Static na Dala ng Torsion [Nm]

2320
