การออกแบบพิเศษของลูกกลิ้งที่เรียงกันในรูปแบบตัวขีดเพิ่มความยาวของการสัมผัสระหว่างลูกกลิ้งและรางกลิ้ง ทำให้มีประสิทธิภาพในการรองรับน้ำหนักสูงขึ้น

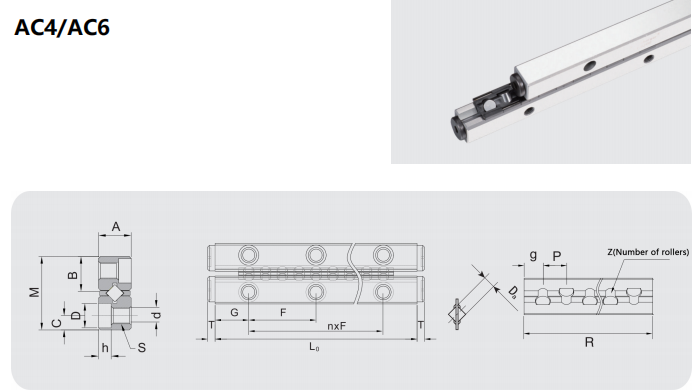

| รุ่น | ช่วงการเดินทางสูงสุด มม. | มิติหลัก | |||||||||||||||
| ขนาดรวม | มิติการประกอบ | ||||||||||||||||
| M | A | LO | nxF | G | B | c | S | d | D | h | T | Da | R | 9 | |||
| AC4-80x7Z | 62 | 22 | 11 | 80 | 1x40 | 20 | 10.2 | 4.5 | M5 | 4.3 | 8 | 4.2 | 25 | 4 | 49 | 3.5 | 7 |
| AC4-120x11Z | 86 | 120 | 2x40 | 77 | |||||||||||||
| AC4-160x15Z | 110 | 160 | 3x40 | 105 | |||||||||||||
| AC4-200x19Z | 134 | 200 | 4x40 | 133 | |||||||||||||
| AC4-240x23Z | 158 | 240 | 5x40 | 161 | |||||||||||||
| AC4-280x27Z | 182 | 280 | 6x40 | 189 | |||||||||||||
| AC4-320x31Z | 206 | 320 | 7x40 | 217 | |||||||||||||
| AC4-360x35Z | 230 | 360 | 8x40 | 245 | |||||||||||||
| AC4-400x39Z | 254 | 400 | 9x40 | 273 | |||||||||||||
| AC4-440x43Z | 278 | 440 | 10x40 | 301 | |||||||||||||
| AC4-480x47Z | 302 | 480 | 11x40 | 329 | |||||||||||||
| AC6-100x7Z | 74 | 31 | 15 | 100 | 1x50 | 25 | 13.9 | 6 | M6 | 52 | 9.5 | 52 | 3 | 6 | 63 | 4.5 | |
| AC6-150x10Z | 120 | 150 | 2.50 | 90 | |||||||||||||
| AC6-200x13Z | 166 | 200 | 3x50 | 117 | |||||||||||||
| AC6-250x17Z | 194 | 250 | 4x50 | 153 | |||||||||||||
| AC6-300x20Z | 240 | 300 | 5x50 | 180 | |||||||||||||
| AC6-350x24Z | 268 | 350 | 6x50 | 216 | |||||||||||||
| AC6-400x27Z | 314 | 400 | 7x50 | 243 | |||||||||||||
| AC6-450x31Z | 342 | 450 | 8x50 | 279 | |||||||||||||
| AC6-500x34Z | 388 | 500 | 9x50 | 306 | |||||||||||||
| AC6-550x38Z | 416 | 550 | 10x50 | 342 | |||||||||||||
| AC6-600x41Z | 462 | 600 | 11x50 | 369 | |||||||||||||

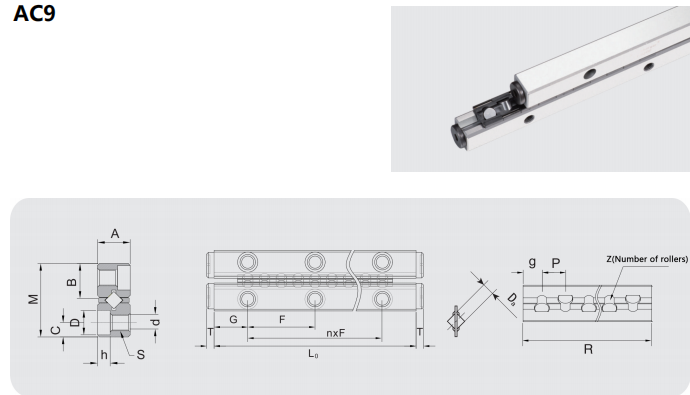

| รุ่น | ช่วงการเดินทางสูงสุด มม. | มิติหลัก | |||||||||||||||
| ขนาดรวม | มิติการประกอบ | ลูกกลิ้งทรงกระบอกพร้อมตัวเก็บ | |||||||||||||||
| M | A | LO | nxF | G | B | C | s | d | D | h | T | Da | R | 9 | พ | ||
| AC9-200x10Z | 120 | 44 | 22 | 200 | 1x100 | 50 | 19.7 | 9 | MB | 10.5 | 6.8 | 6.2 | 4 | 9 | 140 | 7 | 14 |
| AC9-300x15Z | 180 | 300 | 2x100 | 210 | |||||||||||||
| AC9-400x20Z | 240 | 400 | 3x100 | 280 | |||||||||||||
| AC9-500x25Z | 300 | 500 | 4x100 | 350 | |||||||||||||
| AC9-600x30Z | 360 | 600 | 5x100 | 420 | |||||||||||||
| AC9-700x35Z | 420 | 700 | 6X100 | 490 | |||||||||||||
| AC9-800x40Z | 480 | 800 | 7x100 | 560 | |||||||||||||
