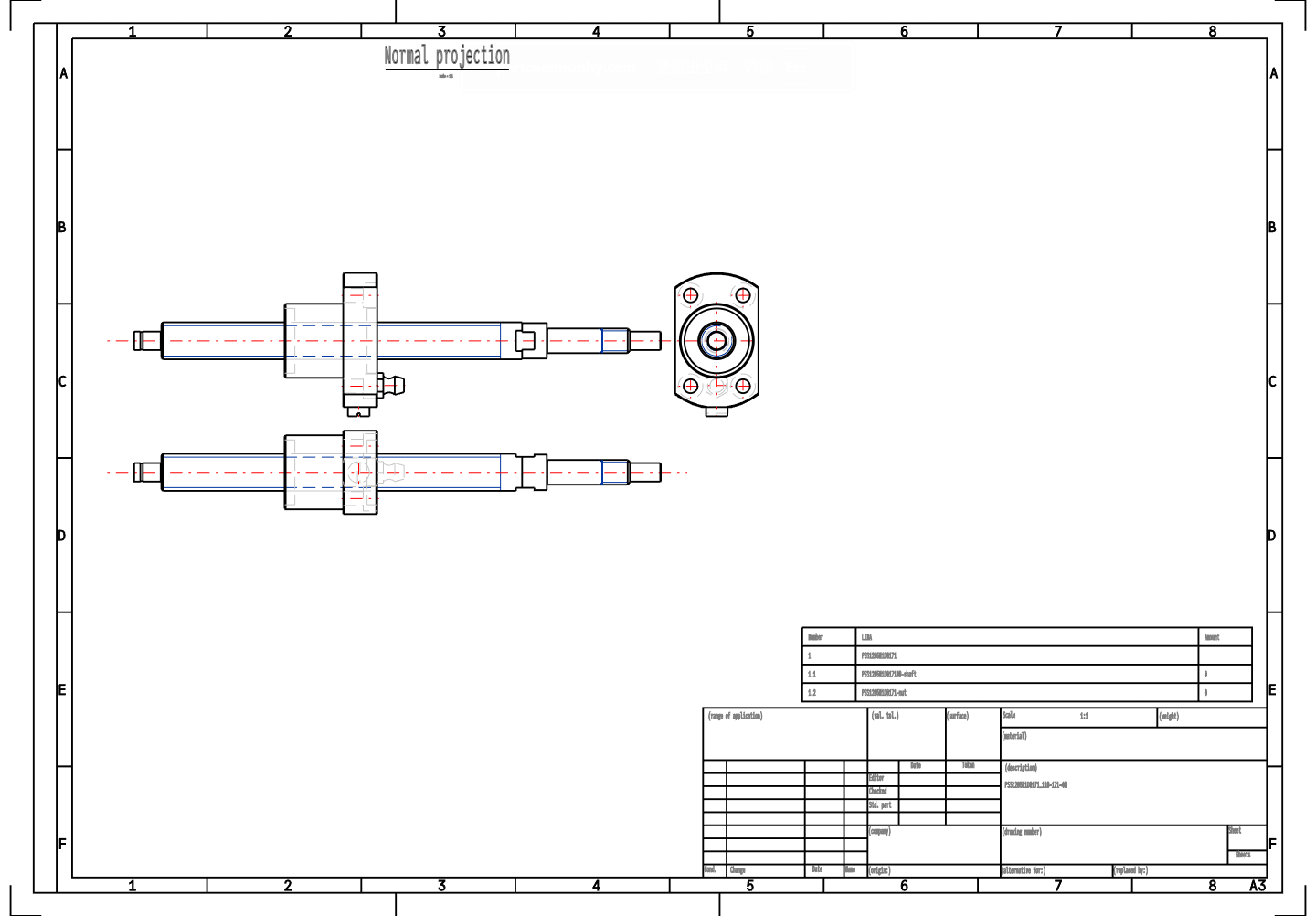

Пичакаи тӯпии NSK PSS1205N1D0171 диаметри берунии 12 мм, гардидани 5 мм ва N1D коди идоракунии NSK дорад. Дарозии умумии шафти пичакаи тӯпӣ 171 мм аст, бо дқиқияти C5 ва маҳкамкунандаи намуди фланси.
Хусусиятҳои пичакаи тӯпии силиндрии компактии серияи FA PSS1205N1D0171:
⦁ Кори сукунт. Садои шунидан 50% кам шудааст, ки ба камшавии 6 dB дар сатҳи садо мураббат аст.
⦁ Дизайни компактӣ. Диаметри берунии парча то 30% (дар муқоиса бо маҳсулоти дигари NSK) кам карда мешавад, ки бо мизи XY-и назектар намоиш дода мешавад ва имкон медиҳад дар андозаи хурд сохтани гуногун асбобҳои мошинро таъмин кунад.
⦁ Суръати баланд. Суръати ҳадди аksари он ба 5000 min⁻¹ мерасад, ки доираи истифодабарии онро чандчанд баробар зиёд мекунад.
⦁ Луғати стандартӣ барои чармзани зарур аст. Луғати чармзан (M5X0.8) дар таркиби муқаррарӣ гирифта шудааст ва дорои ду чӯбчаи чармзан мебошад, ки истифода ва пайвастшавӣ ба лӯлаки марказӣ осон аст.
⦁ Рингҳои герметикӣ навъи тамосӣ ва намуди пайвасткунанда нисбат ба намуди давраии лӯлакҳо сохтори компактро таъмин мекунанд.
⦁ Созишдиҳии камбаланд. Барои истифода дар системаи хурди PSS-и FA аз воҳиди пуштибонии махсуси камбаланд истифода мешавад, ки ин созишдиҳии бениҳоят навъин ва бетарафонро эҷод мекунад.
Намуна |
Муайянот |
Шифои модел |
PSS1205N1D0171 |
Серия |
Силсилаи компакти FA |
Тип |
PSS |
Қутри меҳвари пайчак [мм] |
12 |
Гирях [мм] |
15 |
Даражаи дуомандии |
C5 |
Диаметри тӯп [мм] |
2 |
Дарозии гайка [мм] |
30 |
Масофайи максималӣ [мм] |
75 |
Дарозии пичак (Lt) [мм] |
110 |
Дарозии пичак (La) [мм] |
125 |
Дарозии пичак (L) [мм] |
171 |
Вазн [кг] |
0.3 |
Бори динамикӣ (номиналӣ) [Н] |
3750 |
Бори статикӣ (номиналӣ) [Н] |
5810 |
Суръати максималӣ (мин -1) |
5000 |
Гиривории пешакӣ [Н·см] |
0.7~3.3 |
Воҳиди дастгирӣ аз тарафи мотор |
WBK08-01B (Квадрати паст) WBK08-11B (Гирд, бори баланд) |
Воҳидеи пуштибонии тарафи равонсозӣ |
WBK08S-01B (Квадрати паст) |
