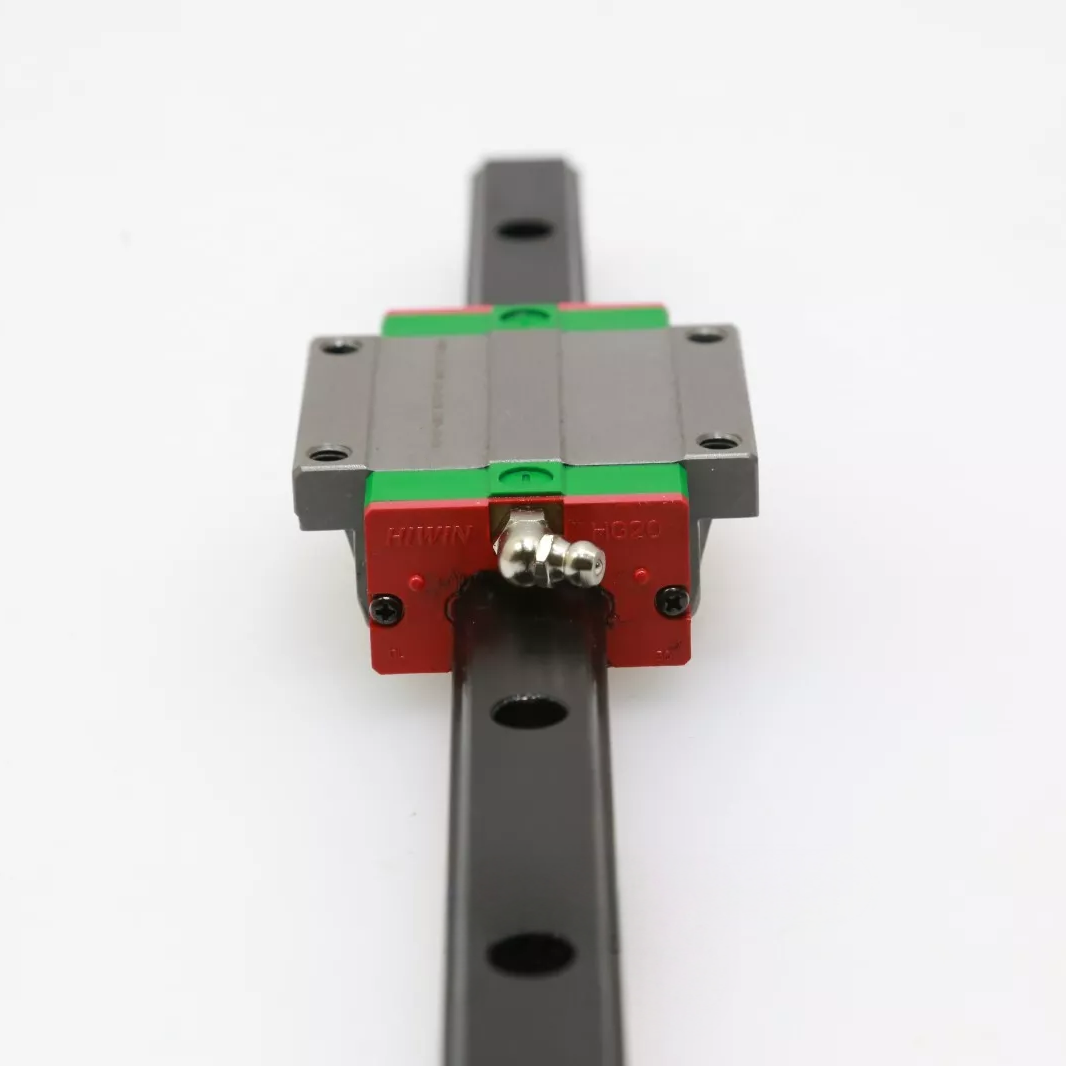

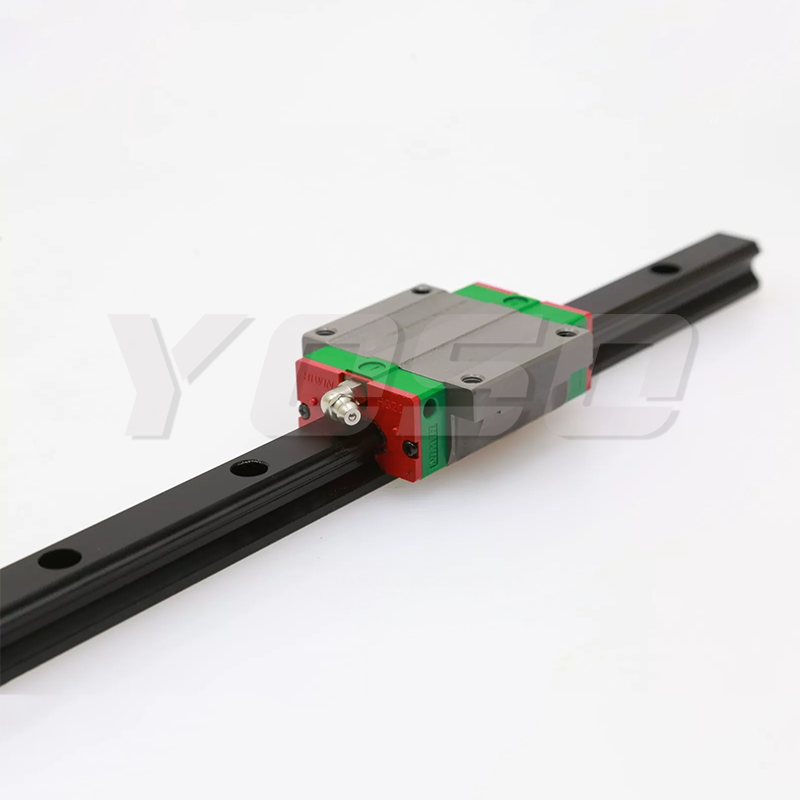

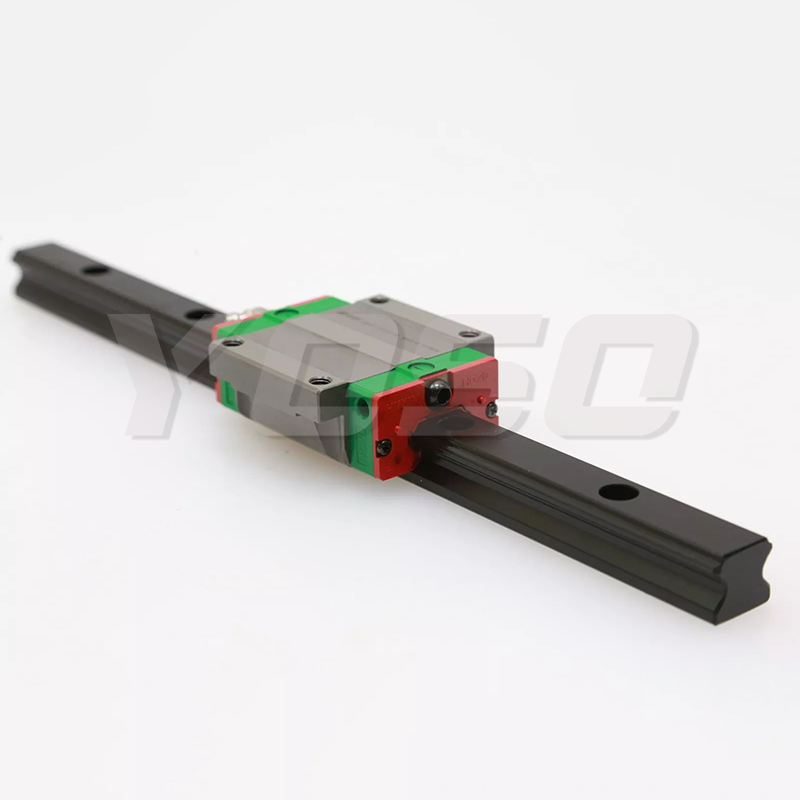

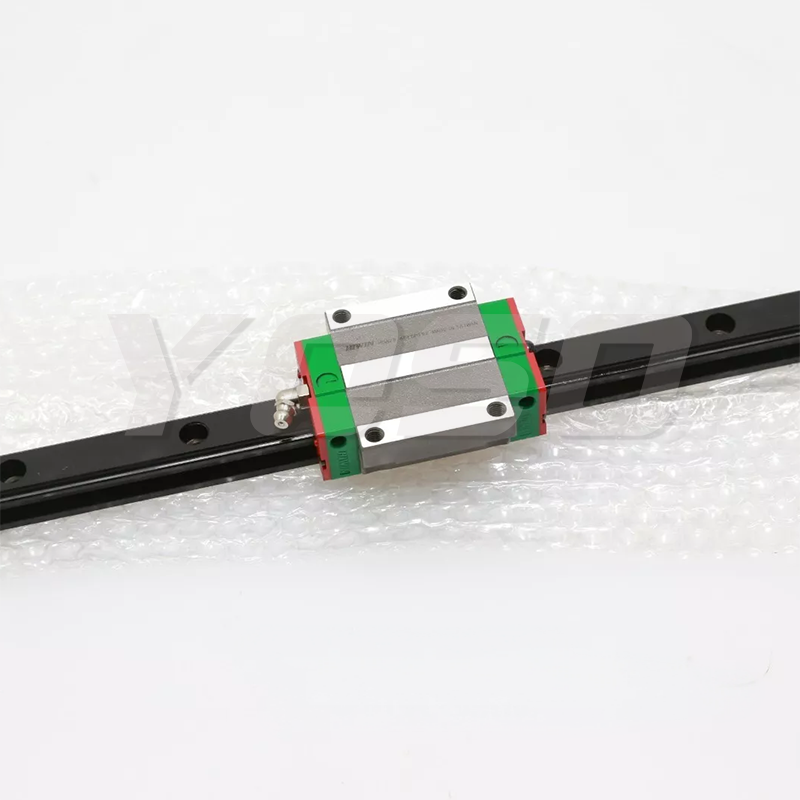

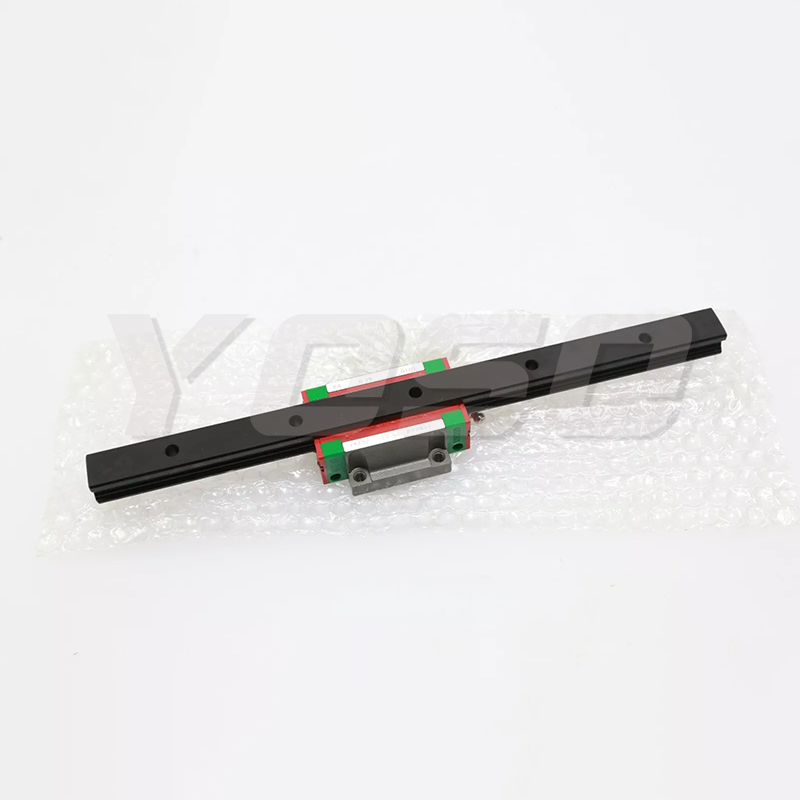

HIWIN HGW55HC Tungbelastad Linjär Guide HGW20/25/30/35/45/55/65HC Serie

(1) Förmåga att själva justera sig

Den cirkulära bågeformade groven är utformat så att kontaktpunkten är 45 grader. HIWIN HGW55HC Linjeguide absorberar de flesta installationsfel orsakade av ytorregeligheter och tillhandahåller en jämn linjär rörelse genom elastisk deformation av rullningselementen och rörelsen hos kontaktpunkterna. HIWIN HGW55HC Linjeguide är enkel att installera och kan uppnå förmågan att själva justera sig, hög precision och jämn drift.

(2) Utbytbarhet

Tack vare noggrann dimensionell kontroll kan dimensionsavvikelsen för HIWIN HGW55HC Linjeguide hållas inom en rimlig gräns, vilket betyder att vilken som helst skidare från en speciell serie och vilken som helst ledningsrail kan användas tillsammans medan dimensionsavvikelsen bibehålls. En behållare läggs till för att förhindra att ballongerna faller av när skidaren tas bort från railen.

(3) Hög stelhet i fyra riktningar

Tack vare den fyrradiga designen har linjeguiden HIWIN HGW55HC samma belastningskapacitet i radials-, motradials- och sidledsriktningen. Dessutom ger den cirkulära bocken en bred kontaktbredd mellan klotet och bocken, vilket möjliggör en stor tillåten belastning och hög stelhet.

HIWIN-modellen HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB

Modell Nej.	Dimensioner för sammansättning (mm)			Blockens dimensioner (mm)															Sparrens dimensioner [mm]							Montering Boltfor Järnväg	Grundläggande Dynamisk Lasta Betyg	Grundläggande Statisk Lasta Betyg	Statiskt betyg Ett ögonblick.			Vikt
																													MA kN-m	M kN-m	MY kN-m	Blokering kg	Järnväg kg/m
	H	H₁	N	W	B	B₁	C	L₁	L	K	K₂	G	M	T	T₁	T₂	H₂	H₃	W₈		D	h	d	P	E	(mm)	C(kN)	Cn(kN
HGW45CC HGW45HC	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	5.	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	103.8	146.71	1.98	1.55	1.55	2.79	10.41
								128.8	171.2	28.9																	125.3	191.85	2.63	2.68	2.68	3.69
HGW55CC HGW55HC	70	13	43.5	140	116	12	95	17.7	166.7	17.35	11	12.9	M14	7.5	26.5	17	12	19	53	44	23	20	16	120	30	M14X45	153.2	211.23	3.69	2.64	2.64	4.52
								155.8	204.8	36.4																	184.9	276.23	4.88	4.57	4.57	5.96	15.08
HGW65CC HGW65HC	90	15	53.5	170	142	14	110	44.2 203.6	200.2 259.6	23.1 52.8	14	12.9	M16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16X50	213.2	287.48	6.65	4.27	4.27	9.17	21.18
																											277.8	420.17	9.38	7.38	7.38	12.89
