Suwak kulkowy R162229320, duża nośność, typ SNS, rozmiar 25, materiał stal CS, klasa dokładności H, wstępne obciążenie C0, standardowe uszczelnienie, łańcuszek kulowy nie dołączony.
Zastosowanie suwaka kulkowego do liniowego prowadnika R162229320: w sytuacjach ograniczonej przestrzeni montażowej po stronie bocznej.
R162229320 Wkładka kulowa Montaż: Górnym mocowaniem.
Prowadnice i suwnice kulowe firmy Rexroth charakteryzują się bardzo wysoką precyzją, szczególnie w obszarze toru tocznego, dzięki czemu każdy element może być dowolnie wymieniany, umożliwiając dowolne połączenie w ramach różnych klas dokładności. Umożliwia to również unikalny na skalę światową wysoki standard zarządzania logistyką produktów. Każdy komponent może być obsługiwany i przechowywany oddzielnie.
Główne zalety suwnic kulowych Rexroth:
Wymienność z systemami prowadnic kulkowych
Opcjonalny zintegrowany bezobsługowy system pomiarowy czujnikowy
Różne akcesoria
Uchwyty górne można przykręcić od góry i od dołu suwaka kulkowego
Zwiększona sztywność przy obciążeniach podnoszących i bocznych dzięki dodatkowym śrubom zamocowanym w dwóch otworach w środku suwaka kulkowego
Wszystkie akcesoria są wyposażone w gwinty mocujące na powierzchni czołowej
Wysoka sztywność we wszystkich kierunkach obciążeń – odpowiedni do zastosowań z tylko jednym suwakiem na torze
Zintegrowane całkowicie uszczelnione
Wysoka nośność momentu obrotowego
Optymalna geometria wlotu oraz duża liczba kulek minimalizują zmiany odkształcenia sprężystego
Płynna, cicha praca dzięki optymalizowanemu powrotowi i prowadzeniu kulek oraz łańcucha kulek
Różne poziomy napięcia wstępnego

Element

Specyfikacja

Numer części

R162229320

Typ suwnicy kulkowej

SNS

Rozmiar

25

Klasa wciasgu

C0

Klasa dokładności

H

Uszczelnianie

SS – Standardowe uszczelnienie

Łańcuszkiem kulkowym

Bez łańcucha kulek

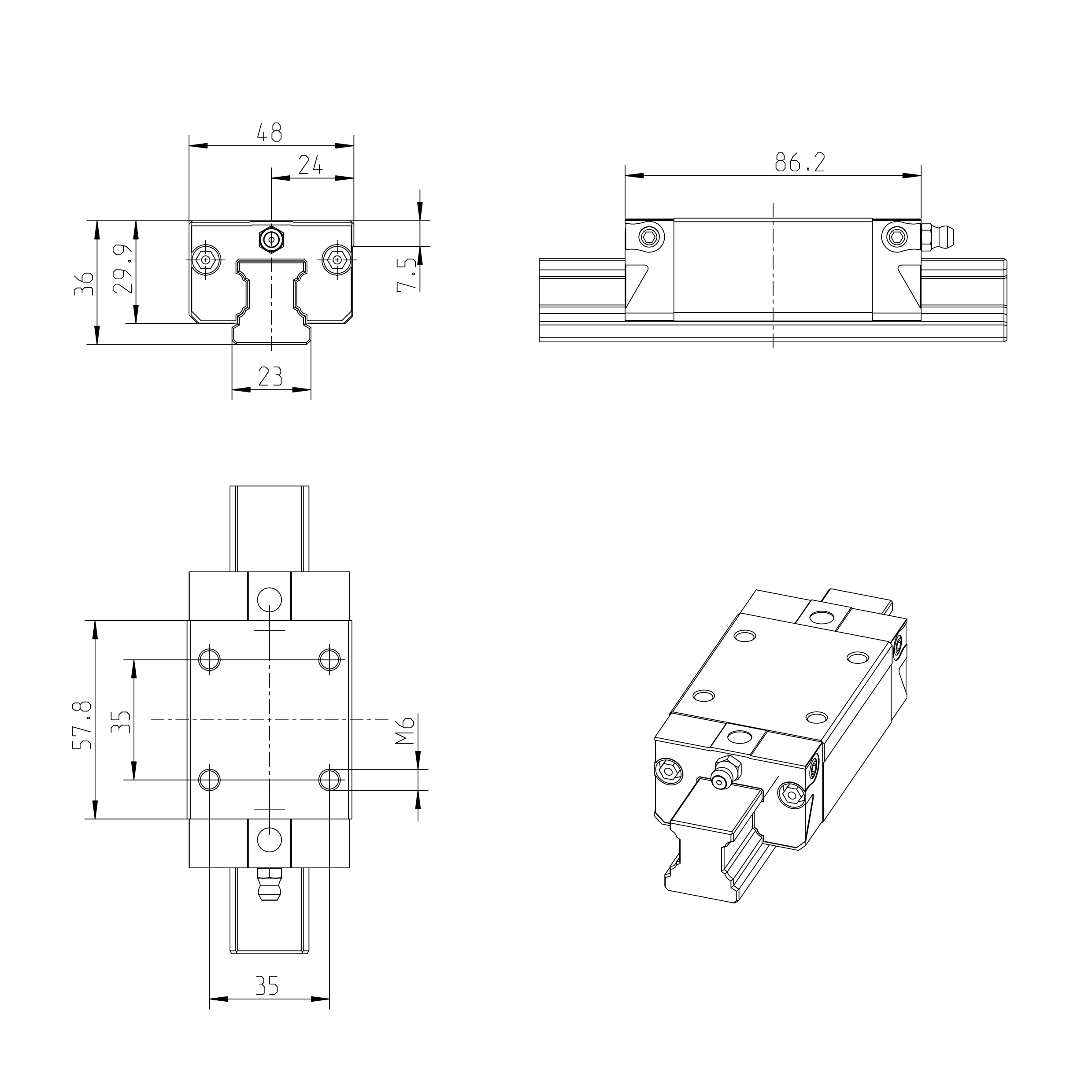

Szerokość bloku prowadzicy [mm]

48

Długość bloku prowadzicy [mm]

86.2

Wysokość bloku prowadzicy [mm]

29.9

Wysokość bloku prowadzicy z szyną [mm]

36

Masa [kg]

0.50

Nominalna obciążalność dynamiczna [N]

28600

Nominalna obciążalność statyczna [N]

35900

Nominalny moment obciążalności dynamicznej [Nm]

410

Nominalny moment obciążalności statycznej [Nm]

510
