Vite a sfere rettificata di precisione W2503SA-4P-C5Z10, vite a sfere 2510 con passo di 10 mm

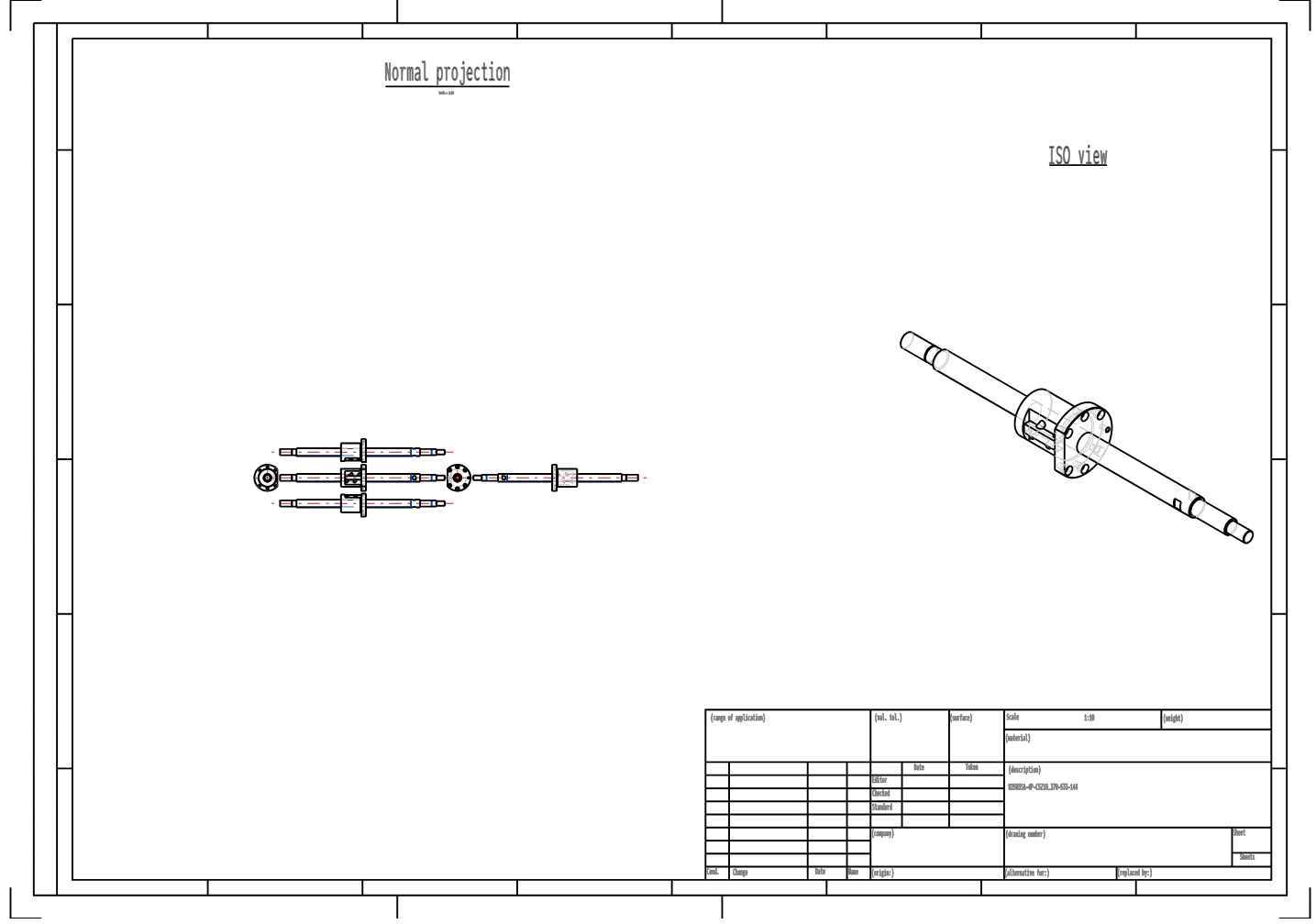

Il prodotto finito dell'albero della vite a sfere rettificato con precisione W2503SA-4P-C5Z10 ha un diametro esterno di 25 mm, un passo di 10 mm e una classe di precisione C5. Rispetto ai passi di 4 mm e 5 mm, presenta un passo maggiore, consentendo velocità più elevate di moto lineare.

La vite a sfere di tipo SA W2503SA-4P-C5Z10 NSK è dotata standard di un dado singolo flangiato e utilizza un precarico delle sfere a interferenza per ottenere un gioco nullo. Ha un carico dinamico nominale di 11600 N e un carico statico nominale di 19000 N. Internamente adotta una struttura di circolazione a tubo d'acciaio con 4 giri e sfere d'acciaio del diametro di 4,762 mm.

Caratteristiche principali e vantaggi della vite a sfere di tipo SA NSK W2503SA-4P-C5Z10:

Pronta all'uso: l'estremità dell'albero di tipo SA è lavorata con precisione e non richiede alcuna ulteriore lavorazione da parte dell'utente. Può essere accoppiata direttamente con le unità di supporto serie NSK WBK/WBN, riducendo in modo significativo il ciclo di montaggio e i costi di installazione.

Precisione elevata senza gioco assiale: La progettazione con precarico per interferenza a dado singolo elimina completamente il gioco assiale. La precisione di grado C5 garantisce un errore minimo di posizionamento, adatta a scenari di posizionamento preciso che richiedono frequenti rotazioni in avanti e indietro.

Struttura compatta: La progettazione con dado singolo occupa meno spazio di installazione rispetto a quella con dadi doppi, risultando idonea per apparecchiature miniaturizzate. Nel contempo, il precarico di tipo P fornisce una rigidità sufficiente per soddisfare le esigenze di carico generali.

Disponibile a magazzino: Essendo un articolo standard in stock NSK, presenta un breve ciclo di consegna, consentendo una rapida risposta alle esigenze di produzione e manutenzione degli impianti.

Viti a ricircolo di sfere di tipo NSK SA, caratterizzate da elevata rigidità, alta precisione (classe C5) ed estremità dell'albero pre-lavorate, sono utilizzate principalmente in apparecchiature industriali che richiedono un'elevatissima capacità di carico e accuratezza di posizionamento.

Aree di applicazione principali:

Macchine utensili CNC

Macchinari di precisione automatizzati

Attrezzature per la produzione di semiconduttori ed elettronica

Strumenti medici e ottici

Strumenti di misura e test a precisione

Accessori per stampaggio a iniezione e imbutitura
