Panoramica del prodotto

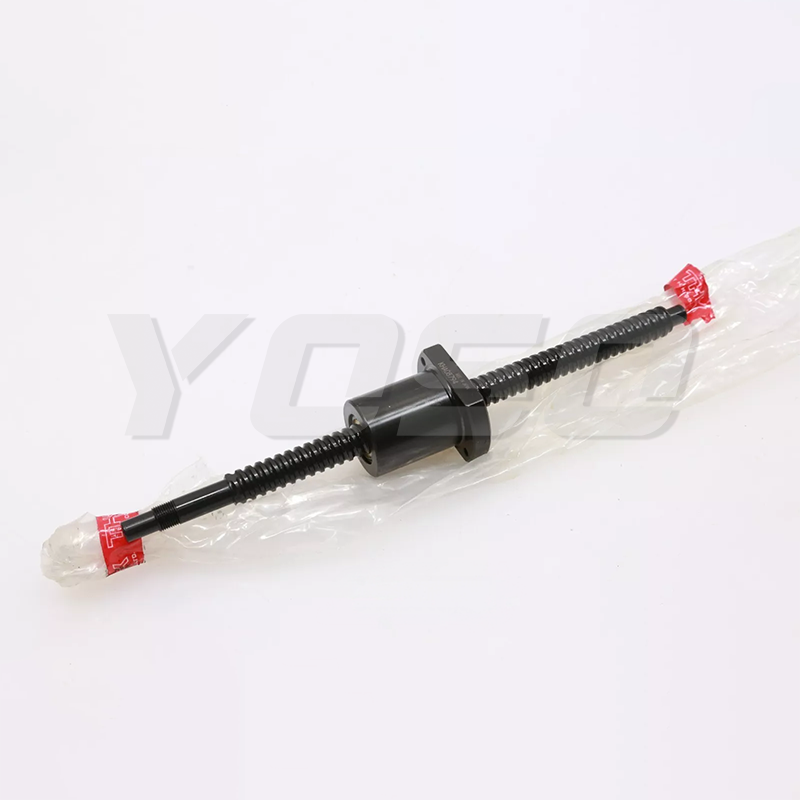

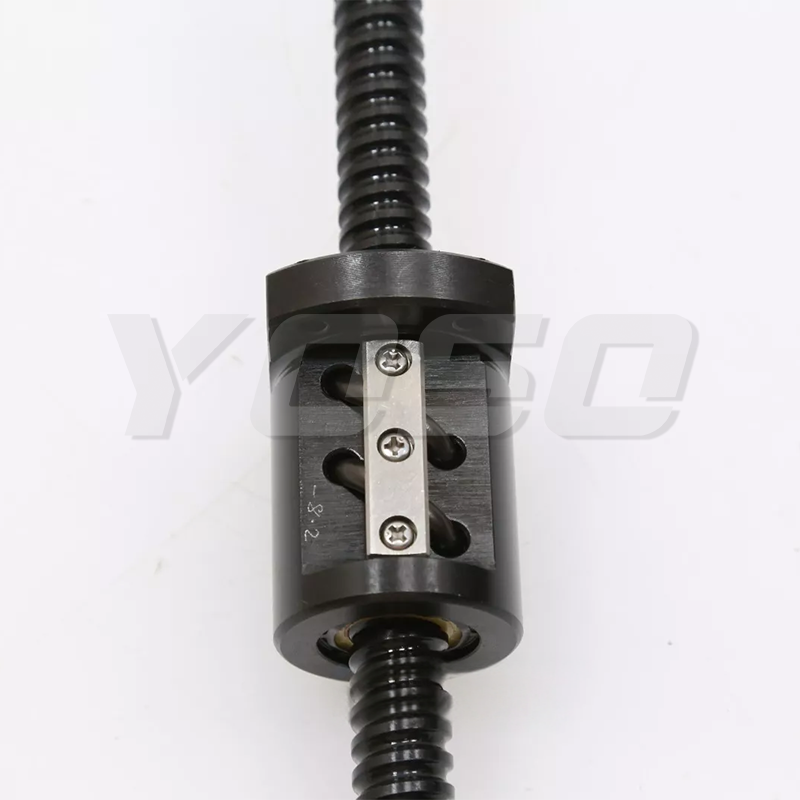

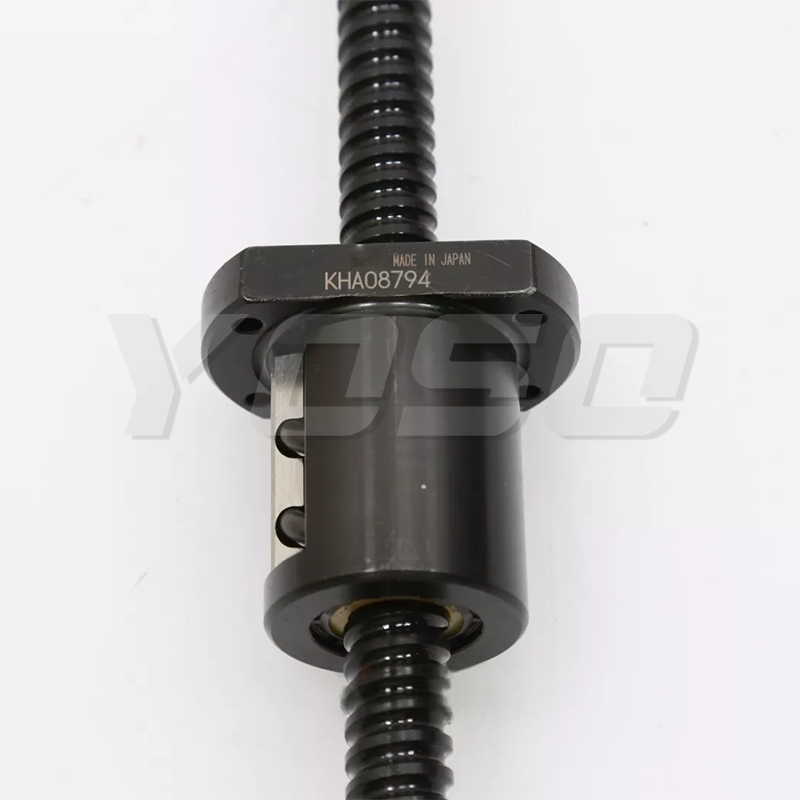

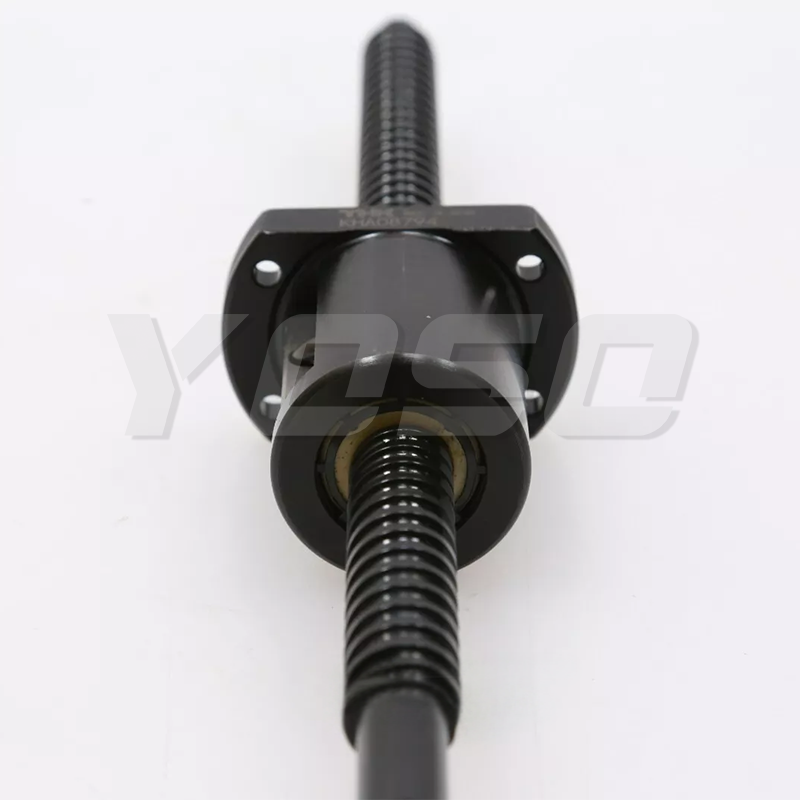

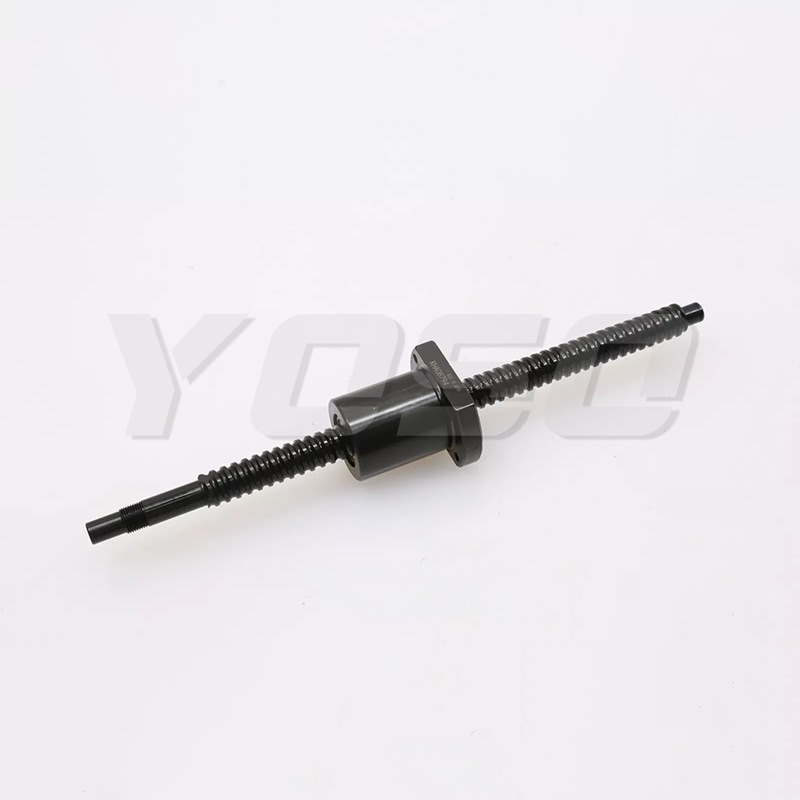

Il THK BIF2805V-5 screw a palline normalmente consiste di una vite, una carrucola e una palla. Il suo principio di funzionamento è quello di convertire il movimento rotatorio in movimento lineare facendo rotolare la palla tra la vite e la carrucola. Questo progetto offre i vantaggi di alta precisione, alta rigidezza ed elevata efficienza. La THK BIF2805V-5 screw a palline viene utilizzata ampiamente nei torni CNC, nell'attrezzatura automatizzata, nei strumenti di misura precisi e in altri settori.
Caratteristiche tecniche
Alta Precisione: La precisione di produzione della screw a palline è molto elevata, permettendo di ottenere un movimento lineare preciso. La THK BIF2805V-5 screw a palline adotta tecnologie avanzate di produzione e metodi di prova per garantire che il suo livello di precisione rispetti gli standard pertinenti. Ad esempio, negli attrezzi CNC, l'utilizzo di screws a palline ad alta precisione può migliorare l'accuratezza del processo e ridurre gli errori.
Alta Rigidezza: La vite a sfera ha alta rigidezza e può sopportare carichi assiali elevati. Ciò permette un buon funzionamento in occasioni in cui è necessario resistere a carichi pesanti, come nelle macchine utensili pesanti, macchine per la lavorazione delle plastiche, ecc. Il design rigido della vite a sfera THK BIF2805V-5 le consente di mantenere una prestazione stabile in ambienti di lavoro difficili.
Sommario
BIF 1604V-5 BIF 1605V-5 BIF 2004V-5 BIF 2004V-10 BIF 2005V-5 BIF 2005V-10 BIF 2010V-5 BIF 2504V-5 BIF 2504V-10 BIF 2505V-5 BIF 2505V-10 BIF 2506V-5 BIF 2506V-10 BIF 2805V-5 BIF 2805V-10 BIF 2806V-5 BIF 2806V-10 BIF 3205V-5 BIF 3205V-10 BIF 3206V-5 BIF 3206V-10 BIF 2508V-5 BIF 2508V-7 BIF 2508V-10 BIF 2510V-5 BIF 2810V-3 BIF 3210V-5 BIF 3210V-7 BIF 3210V-10 BIF 3212V-5
BIF 3212V-7 BIF 3216V-5 BIF 3610V-5 BIF 3610V-7 BIF 3610V-10 BIF 3612V-5 BIF 3612V-7 BIF 3612V-10 BIF 3616V-5 BIF 3620V-3 BIF 4010V-5 BIF 4010V-7 BIF 4010V-10 BIF 4012V-5 BIF 4012V-7 BIF 4012V-10 BIF 4016V-5 BIF 4020V-5 BIF 4510V-5 BIF 4510V-10 BIF 4512V-5 BIF 4512V-10 BIF 4516V-5 BIF 4520V-5 BIF 5010V-5 BIF 5010V-7 BIF 5010V-10 BIF 5012V-5 BIF 5012V-7 BIF 5012V-10 BIF 5016V-5 BIF 5016V-10 BIF 5020V-5
| Modello NO. | Vite asta esterna diametroD |
Piombo
PH |
Centro sferico- a-centro diametrodp |
Filettatura minore diametrodc |
Numero di caricato circuitiRighe Xgiri |
Capacità di carico di base | Rigidità
K N⁄μm |
|
| Ca
kN |
Co
kN |
|||||||
| BIF 2805V-5 | 28 | 5 | 28.75 | 25.2 | 1×2.5 | 9.7 | 24.6 | 520 |
| BIF 2805V-10 | 28 | 5 | 28.75 | 25.2 | 2×2.5 | 17.5 | 49.2 | 1000 |
| BIF 2806V-5 | 28 | 6 | 28.75 | 25.2 | 1×2.5 | 9.6 | 24.6 | 520 |
| BIF 2806V-10 | 28 | 6 | 28.75 | 25.2 | 2×2.5 | 17.5 | 49.2 | 1000 |
| BIF 3205V-5 | 32 | 5 | 32.75 | 29.2 | 1×2.5 | 10.2 | 28.1 | 570 |
| BIF 3205V-10 | 32 | 5 | 32.75 | 29.2 | 2×2.5 | 18.5 | 56.3 | 1110 |
| BIF 3206V-5 | 32 | 6 | 33 | 28.4 | 1×2.5 | 13.9 | 35.2 | 600 |
| BIF 3206V-10 | 32 | 6 | 33 | 28.4 | 2×2.5 | 25.2 | 70.3 | 1150 |
| Dimensioni del perno | Asse di fissaggio inertiale momento/mmkg·m²/mm |
Dado massa kg |
Albero massakg/m |
Massimo permessibile velocità di rotazione min- |
|||||||
| Esterno diametroD |
Frangia diametro D₁ |
TOTALE lunghezza L₁ |
H | B₁ | PCD | d₁ ×d₂ ×h | Lubrificazione buco A |
||||
| 55 | 85 | 59 | 12 | 47 | 69 | 6.6×11×6.5 | M6 | 4.74×10-7 | 0.98 | 4.35 | 3470 |
| 55 | 85 | 89 | 12 | 77 | 69 | 6.6×11×6.5 | M6 | 4.74×107 | 1.34 | 4.35 | 3470 |
| 55 | 85 | 68 | 12 | 56 | 69 | 6.6×11×6.5 | M6 | 4.74×10-7 | 1.09 | 4.52 | 3470 |
| 55 | 85 | 104 | 12 | 92 | 69 | 6.6×11×6.5 | M6 | 4.74X10- | 1.52 | 4.52 | 3470 |
| 58 | 85 | 56 | 12 | 44 | 71 | 6.6×11×6.5 | M6 | 8.08×10-7 | 0.94 | 5.89 | 3050 |
| 58 | 85 | 86 | 12 | 74 | 71 | 6.6×11×6.5 | M6 | 8.08×10- | 1.31 | 5.89 | 3050 |
| 62 | 89 | 63 | 12 | 51 | 75 | 6.6×11×6.5 | M6 | 8.08×10-7 | 1.21 | 5.88 | 3030 |
| 62 | 89 | 99 | 12 | 87 | 75 | 6.6×11×6.5 | M6 | 8.08×10-7 | 1.75 | 5.88 | 3030 |
