वक्र मार्गदर्शक रेल का चयन: त्रिज्या, व्यास, आयताकार, ऊर्ध्वाधर एवं विशेष प्रोफ़ाइल चाप रेल

स्वचालन यांत्रिक डिज़ाइनरों के लिए, वक्र मार्गदर्शक रेलें (जिन्हें चाप रेल या वृत्ताकार मार्गदर्शक रेल भी कहा जाता है) एक क्लासिक गति चुनौती का समाधान करती हैं: जटिल संयोजनों, कैमों या घूर्णी मेज़ों के बिना कार्य-टुकड़ों को गैर-सीधे मार्गों के अनुदिश सुचारु रूप से स्थानांतरित करना। जबकि मानक रैखिक मार्गदर्शक रेलें सीधी दोहराव वाली गति के लिए प्रमुख हैं, चाप मार्गदर्शक प्रणालियाँ वृत्ताकार, अंडाकार, आयताकार लूप और ऊर्ध्वाधर वक्र व्यवस्थाओं के लिए निरंतर लुढ़कन गति प्रदान करती हैं, जिनका उपयोग पैकेजिंग, बैटरी असेंबली, चिकित्सा परीक्षण, 3C निरीक्षण और स्वचालित स्थानांतरण लाइनों में व्यापक रूप से किया जाता है।

वक्रित रेल के विनिर्देशन के समय पहला महत्वपूर्ण पैरामीटर है त्रिज्या और व्यास । कई इंजीनियर त्रिज्या को एक तुच्छ आयाम मानते हैं, लेकिन यह सीधे कैरिज फिट, भार वितरण, अधिकतम गति और दोहराव योग्य स्थिति को प्रभावित करती है। एक छोटी-त्रिज्या वाली चाप रेल रोलिंग ब्लॉक्स पर उच्च पार्श्व धक्का उत्पन्न करती है; यदि त्रिज्या बहुत कम हो, तो मानक रैखिक कैरिज अटक जाएँगे, तेज़ी से क्षरित होंगे या पूर्व-भार खो देंगे। आपूर्तिकर्ता आमतौर पर १५० मिमी, २०० मिमी, ३०० मिमी, ५०० मिमी जैसे मानक त्रिज्या विकल्प प्रदान करते हैं, जबकि विशिष्ट मशीन फ्रेम के लिए कस्टम त्रिज्या और कस्टम व्यास वाली वक्रित रेलें भी उपलब्ध हैं। जब आप उद्धरण के लिए अनुरोध करते हैं, तो स्पष्ट रूप से रेल त्रिज्या को समग्र ट्रैक व्यास से अलग करें: व्यास संपूर्ण वृत्त के बाहरी आयाम को संदर्भित करता है, जबकि त्रिज्या एकल चाप खंड के वक्रता को परिभाषित करती है।

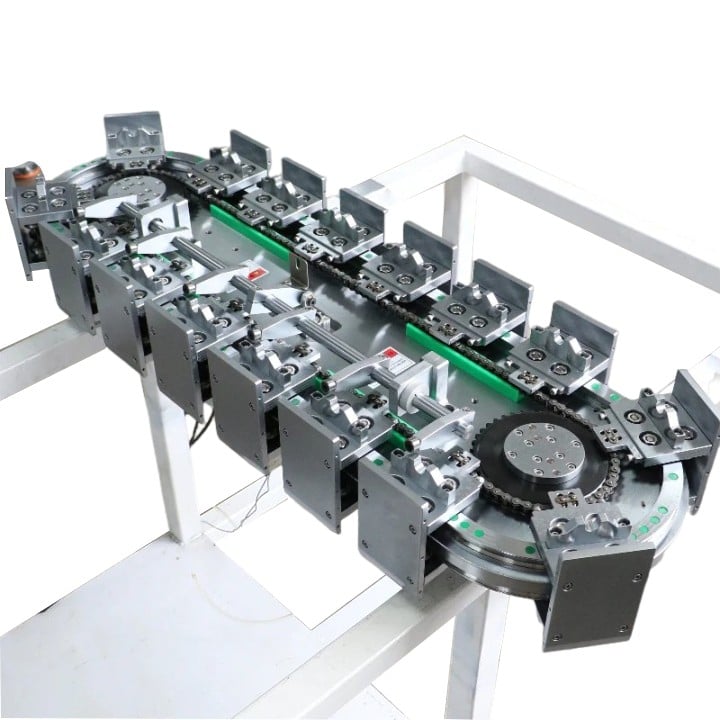

इसके बाद ट्रैक आकार वर्गीकरण आता है। सबसे सामान्य प्रकार है वृत्तीय चाप रेल , जिसमें ९०°, १८०° चाप खंड और घूर्णन सूचक स्टेशनों के लिए पूर्ण-वृत्त रेलें शामिल हैं। दूसरा लोकप्रिय लेआउट है आयताकार लूप वक्र रेल चार 90-डिग्री चाप कोनों और सीधे रैखिक रेल खंडों से जुड़ा हुआ। आयताकार लूप प्रणालियाँ निरंतर प्रवाह असेंबली लाइनों के लिए बहुत लोकप्रिय हैं, क्योंकि वे स्थान बचाती हैं और बंद लूप के चारों ओर कई फिक्सचर्स को एक साथ समकालिक रूप से चलाने की अनुमति देती हैं। कई ग्राहक शुद्ध वृत्ताकार रेलों की तुलना में आयताकार लूप को पसंद करते हैं, क्योंकि सीधे खंड स्थिर उपकरण, दृश्य निरीक्षण स्टेशनों और मैनुअल लोडिंग पोर्ट्स के लिए स्थान छोड़ते हैं।

ऊर्ध्वाधर वक्र मार्गदर्शक रेलें एक अन्य बार-बार अनुरोधित विविधता हैं, जो सामान्य क्षैतिज माउंटिंग विन्यास से भिन्न हैं। ऊर्ध्वाधर चाप रेलें गुरुत्वाकर्षण भार को एक अलग दिशा में वहन करती हैं, इसलिए प्रीलोड वर्ग, स्नेहन विधि और कैरिज लॉकिंग संरचना को समायोजित करने की आवश्यकता होती है। इंजीनियर अक्सर ऊर्ध्वाधर वक्र पटरियों पर गुरुत्वाकर्षण ऑफ़सेट को नज़रअंदाज़ कर देते हैं, जिससे उच्च गति चक्रण के दौरान असमान घिसावट और शोर होता है। ऊर्ध्वाधर वक्र रेलें उठाने वाले स्थानांतरण तंत्रों, दरवाज़े के स्थानांतरण इकाइयों और ऊर्ध्वाधर कैरोसल हैंडलिंग उपकरणों में आमतौर पर पाई जाती हैं।

विशेष मशीन लेआउट के लिए, विशेष प्रोफ़ाइल / अनियमित वक्रित रेल्स आवश्यक हैं। इन गैर-मानक चापों में S-आकार के वक्र, बहु-त्रिज्या संयुक्त ट्रैक, ऑफ़सेट वक्रित पथ और असममित वक्र शामिल हो सकते हैं। मानक निश्चित-वक्रता वाली चाप रेल्स के विपरीत, विशेष प्रोफ़ाइल वाली वक्रित रेल्स को पूरे यात्रा पथ के अनुदिश सुसंगत रोलिंग संपर्क बनाए रखने के लिए एकल-उपयोग मशीनिंग और कठोर रेसवे ग्राइंडिंग नियंत्रण की आवश्यकता होती है। यह श्रेणी उच्च-स्तरीय स्वचालन एकीकरणकर्ताओं के लिए मुख्य अनुकूलित उत्पाद लाइन है।

विकल्पों की तुलना करते समय, तीन व्यावहारिक कारकों की सदैव एक साथ जाँच की जानी चाहिए: भार रेटिंग, संचालन गति और वातावरण। धूल भरे बैटरी और खाद्य पैकेजिंग कार्यशालाओं के लिए सील किए गए कैरिज की सिफारिश की जाती है। कठोर रेसवे सतह उपचार भारी-चक्र निरंतर उत्पादन के लिए सेवा जीवन को बढ़ाता है।

सारांशित रूप से: अपनी वक्रित रेल विशिष्टता को त्रिज्या और व्यास के साथ शुरू करें, फिर ट्रैक के टॉपोलॉजी (वृत्ताकार, आयताकार लूप, ऊर्ध्वाधर या विशेष प्रोफ़ाइल) की पुष्टि करें, फिर भार की दिशा और माउंटिंग अभिविन्यास को परिभाषित करें। अपने गति आपूर्तिकर्ता को स्पष्ट आयाम आरेख प्रदान करने से पुनरावृत्ति देरी से बचा जा सकता है और आपकी स्वचालित मशीन के लिए एक स्थिर, लंबे समय तक चलने वाली आर्क गाइड प्रणाली प्राप्त करने में सहायता मिल सकती है।
