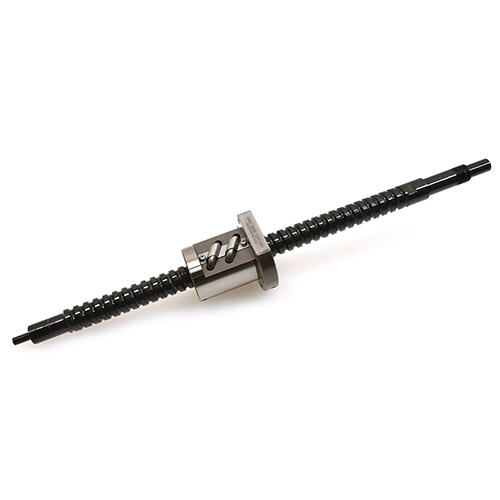

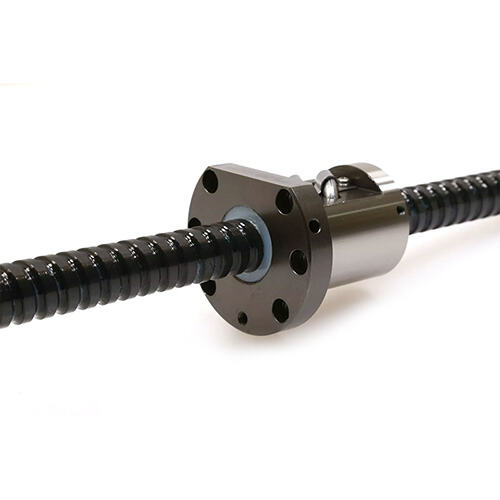

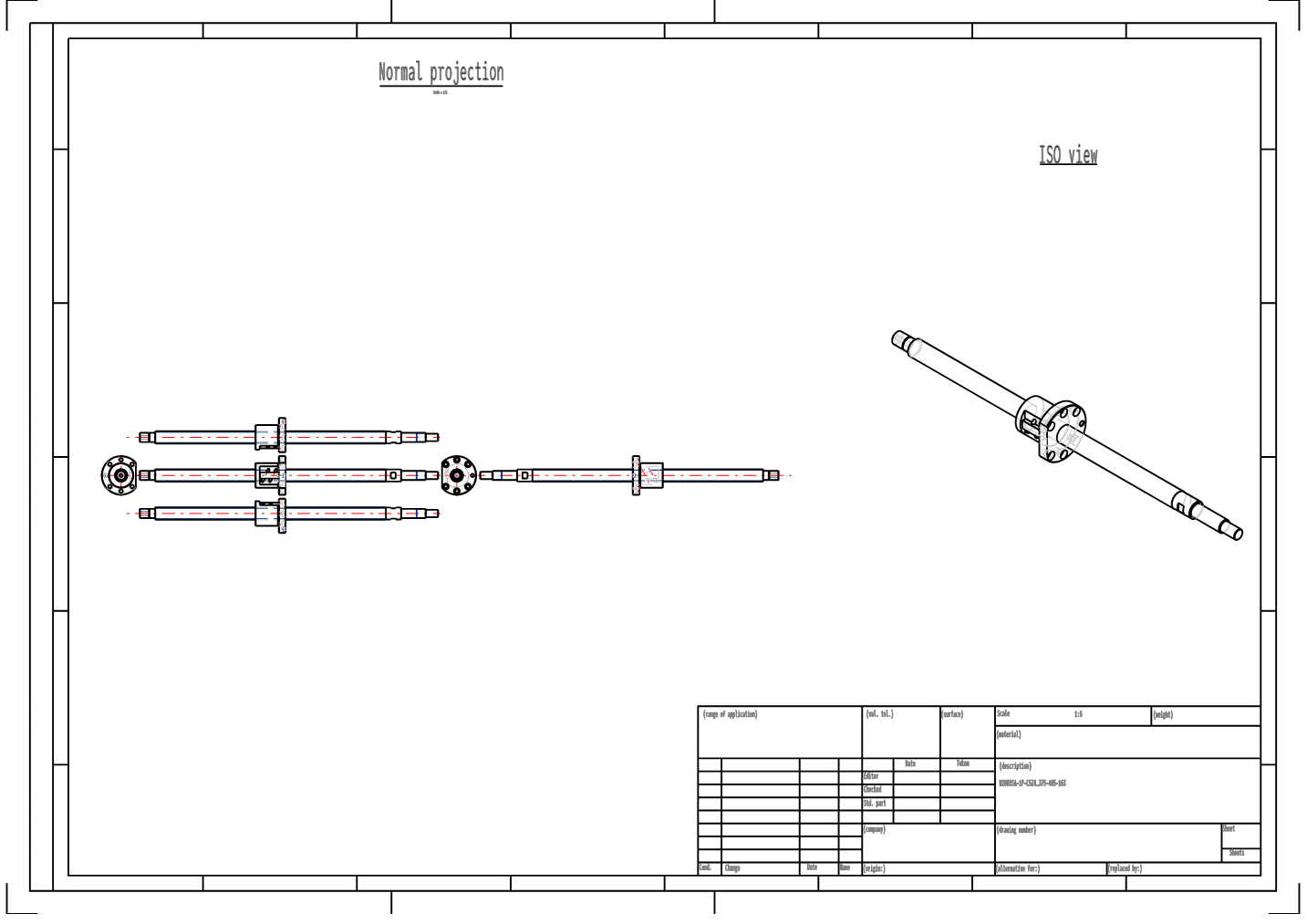

La vis à billes de précision de type NSK W2003SA-1P-C5Z4 SA possède un diamètre d’arbre de vis de 20 mm et un pas de 4 mm. La vis à billes de type SA utilise une circulation tubulaire et est associée à un écrou de type PFT, ce qui rend l’installation pratique et le fonctionnement fluide. L’extrémité de l’arbre est usinée préalablement et prête pour un montage et une utilisation directs.
Caractéristiques de conception et avantages de performance de la vis à billes W2003SA-1P-C5Z4
Haute précision et grande rigidité : La classe de précision C5 répond aux normes ISO, convient aux exigences de positionnement haute précision et permet d’obtenir un jeu nul.
Haute efficacité et longue durée de vie : Grâce au frottement de roulement et à une conception optimisée des rainures, le rendement de transmission dépasse 90 %. Par ailleurs, le choix des matériaux garantit une excellente durabilité.
Extrémités d’arbre finies : Les portées aux deux extrémités de la vis sont usinées préalablement selon les normes NSK, ce qui permet le montage direct d’unités de support compatibles NSK (telles que les unités de type WBK), permettant ainsi de gagner du temps et des efforts.
Type à circulation par canal : L'écrou contient un conduit interne de circulation, ce qui confère une structure compacte, un faible niveau sonore en fonctionnement et une large applicabilité.
Applications des vis à billes de type SA W2003SA-1P-C5Z4 :
Machines-outils à commande numérique (CNC) : centres d’usinage, fraiseuses, machines à électroérosion (EDM), etc.
Équipements de mesure de précision : machines à mesurer tridimensionnelles (CMM), instruments de mesure par imagerie.
Automatisation et robotique : robots ou lignes d’assemblage automatisées nécessitant une grande précision de positionnement.
Équipements de fabrication de semi-conducteurs : machines de lithographie, équipements d’inspection de wafers.
Autres machines de précision : équipements médicaux, presses d’impression de précision, etc.
Article |
Spécification |
Modèle N° |
W2003SA-1P-C5Z4 |
Série |
Produit fini pour extrémité d’arbre |
Type |
S A |
Diamètre de la vis [mm] |
20 |
Pas [mm] |
4 |
Classe de précision |
C 5 |
Diamètre de la bille [mm] |
3.381 |
Nombre valide de tours |
2.5×2 |
Longueur de l'écrou [mm] |
49 |
Course maximale [mm] |
320 |
Longueur de la vis (Lt) [mm] |
375 |
Longueur de la vis (La) [mm] |
400 |
Longueur de la vis (L) [mm] |
485 |
Poids [kg] |
1.5 |
Charge dynamique nominale [N] |
6550 |
Charge statique nominale [N] |
10900 |
Vitesse maximale [fixe-libre] (min -1) |
3000 |
Unité de support côté entraînement |
WBK 15-01A (Carré) WBK 15-11 (rond) |
Côté entraînement inverse |
WBK 15S-01 (Carré) |
