Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1
Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1
Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1
Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1
Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1
Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1

Glissière à billes R162371422 avec chaîne de billes REXROTH, bloc KWD-030-SLS-C1-N-1

Demande de renseignements Contactez-nous
  • Description
1

+86-13636560152
[email protected]
Demande de renseignements
Le R162371422 est un bloc glissant à billes standard en acier, modèle KWD-030-SLS-C1-N-1, issu de la série SLS de Bosch Rexroth. Il présente une conception SLS étroite, longue et de hauteur standard, est compatible avec des rails de guidage de 30 mm de largeur, et offre un précharge faible (C1), une précision standard (N) ainsi qu’un joint d’étanchéité à chaîne de billes. Il est spécifiquement conçu pour des applications de mouvement linéaire haute précision nécessitant un espace latéral limité.
Les glissières à billes de la série REXROTH R1623 (en particulier le type SLS) constituent en réalité une glissière linéaire standard très classique de Bosch Rexroth. Sa conception étroite, longue et à rigidité élevée la rend particulièrement adaptée aux applications devant supporter de fortes charges tout en disposant d’un espace d’installation relativement limité.
Caractéristiques principales du bloc de glissière à billes R1623 SLS :
Conception étroite : adaptée aux applications disposant d’un espace latéral limité pour l’installation.
Longueur allongée : offre une capacité de charge plus élevée et une rigidité en torsion supérieure à celle des blocs de glissière de longueur standard.
Interchangeabilité : ce bloc de glissière peut être utilisé avec des rails de guidage à billes de même taille et de même classe de précision.
Matériau : fabriqué en acier au carbone.
Lubrification : une lubrification initiale et un traitement antirouille sont effectués en usine, généralement à l’aide de la graisse Dynalub 510.
Les glissières à billes étroites Rexroth SLS comptent parmi les types de glissières les plus couramment utilisés dans l’automatisation industrielle et la fabrication de précision, grâce à leur conception latérale étroite et à leur fonctionnement haute précision.
Secteurs d'application typiques
1. Machines-outils et usinage métallique de précision
2. Fabrication électronique et semi-conducteurs
3. Technologie de mesure et de laboratoire
4. Lignes de production automatisées et robotique
5. Machines d’emballage
6. Matériel médical

Article

Spécification

Numéro de pièce

R162371422

Type de patin à billes

SLS

Dimensions

30

Classe de précharge

C1

Classe de précision

N

Étanchéité

SS – Standard S éal

Chaîne à billes

Avec chaîne à billes

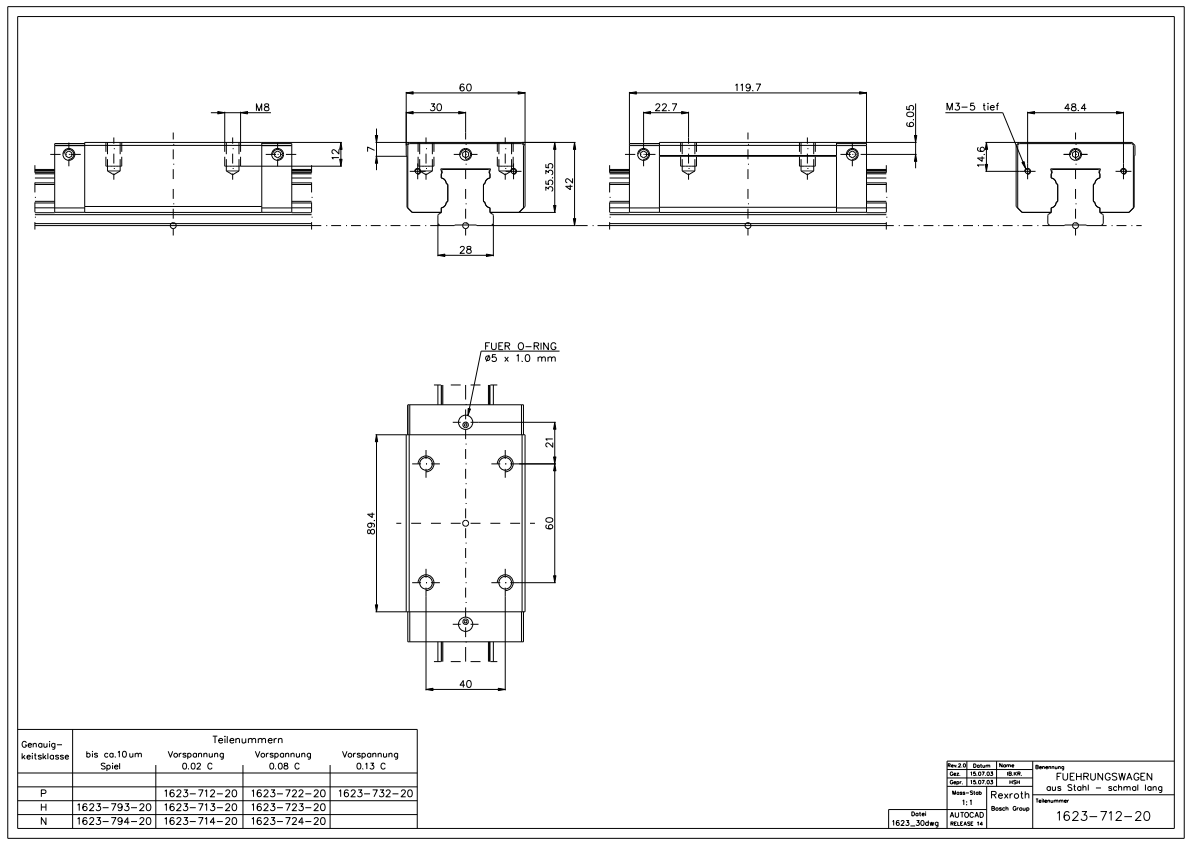

Largeur du bloc de guidage [mm]

60

Longueur du bloc-guide [mm]

119.7

Hauteur du bloc-guide [mm]

35.35

Hauteur du bloc-guide avec rail [mm]

42

Masse [kg]

1.10

Charge dynamique nominale [N]

43800

Charge statique nominale [N]

62200

Charge dynamique nominale de couple [Nm]

760

Charge statique nominale de couple [Nm]

1080
