R1512 Écrou à billes haute précision pour système de guidage linéaire CNC, référence R151217207, 20 x 20R x 3,5 - 3
R1512 Écrou à billes haute précision pour système de guidage linéaire CNC, référence R151217207, 20 x 20R x 3,5 - 3

R1512 Écrou à billes haute précision pour système de guidage linéaire CNC, référence R151217207, 20 x 20R x 3,5 - 3

Demande Nous contacter
  • Description
1

+86-13636560152
[email protected]
Demande
Écrou standard série R151217207 Rexroth, type ZEM-E-K cylindrique, écrou simple, joint standard, classes de tolérance T5, T7, T9
Le ZEM-E-K est un écrou cylindrique simple fabriqué par Bosch Rexroth pour une utilisation avec les vis à billes laminées de précision de la série SN-R. Cette gamme d’écrous est équipée d’un joint standard, d’un jeu axial sélectionnable ou réduit, d’une précharge de 2 %, 3 % ou 5 %, et convient aux classes de tolérance T5, T7 et T9.
Caractéristiques principales
Type de structure : Écrou simple cylindrique, joint standard (joint renforcé en option).
Applications : Vis à billes roulées de précision SN-R.
Caractéristiques de performance : Avec jeu axial normal ou réduit, offrant une précharge de 2 %, 3 % ou 5 %.
Classes de précision : T5, T7, T9.
Options spéciales : Certains modèles acceptent des filetages gauches.
Cette série est couramment utilisée dans les applications industrielles de mouvement linéaire exigeant une haute précision et de bonnes performances d’étanchéité.
Les systèmes d’entraînement par vis à billes Rexroth ont été appliqués avec succès dans divers domaines : machines-outils, équipements de formage, automatisation et manutention, industrie du bois, secteurs électrique et électronique, impression et papeterie, machines à injection, industries agroalimentaire et de l’emballage, dispositifs médicaux, industrie textile, et autres.

Article

Spécification

Numéro de pièce

R151217207

Série

Série standard

Type d'écrou

Écrou simple cylindrique ZEM-E-K

Taille nominale [mm]

20 x 20R x 3.5 - 3

Diamètre nominal [mm]

20

Sens de la Filetage

Droite

Pas [mm]

20

Diamètre de la bille [mm]

3.5

Nombre de circuits de billes

3

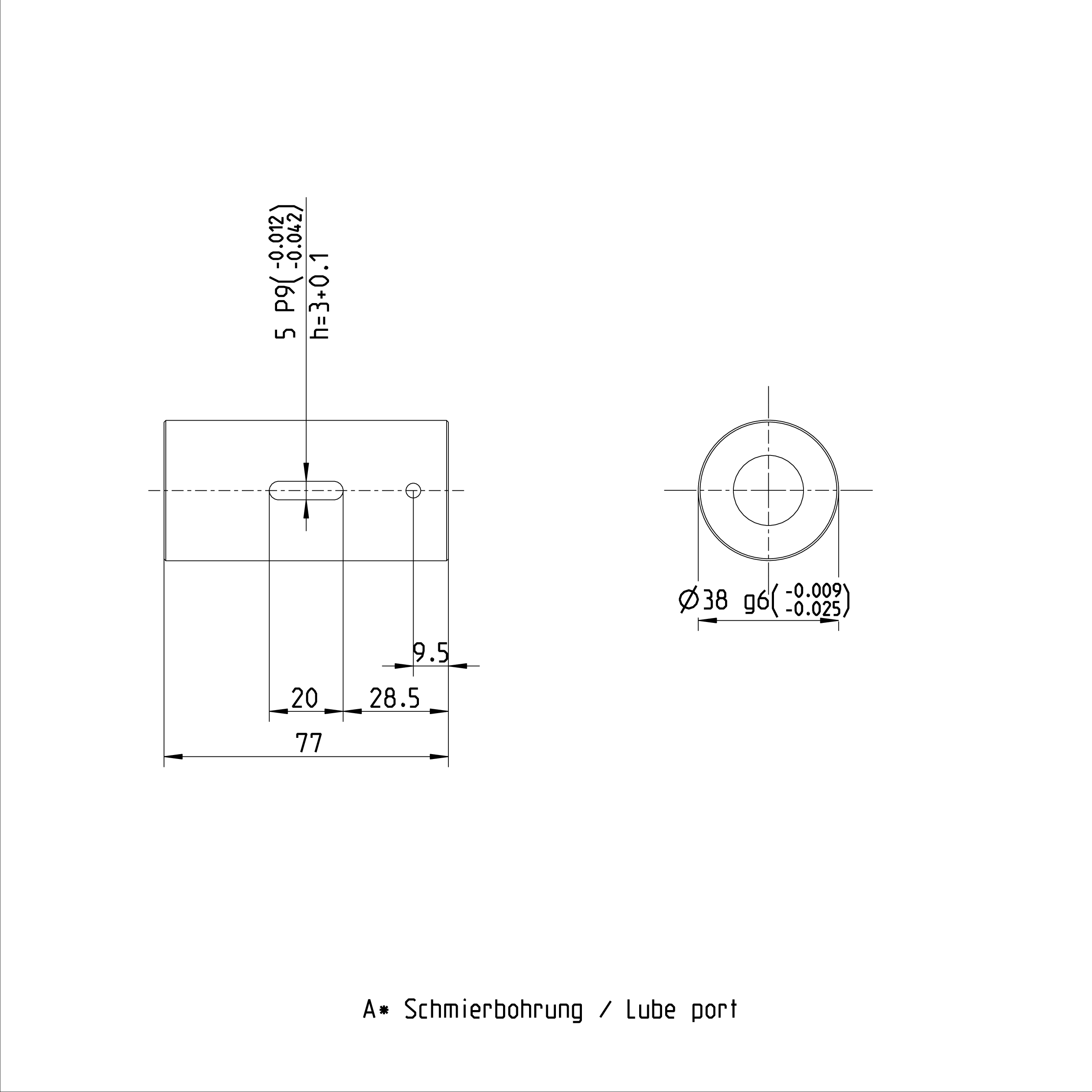

Diamètre extérieur de l'écrou [mm]

38

Longueur de l'écrou [mm]

77

Poids [kg]

0.44

Charge dynamique nominale [N]

16000

Charge statique nominale [N]

18800

Vitesse max. [m/min]

120
