Bosch Rexroth R162281420 Bloc à billes en acier standard Série SNS Guide linéaire
Bosch Rexroth R162281420 Bloc à billes en acier standard Série SNS Guide linéaire
Bosch Rexroth R162281420 Bloc à billes en acier standard Série SNS Guide linéaire
Bosch Rexroth R162281420 Bloc à billes en acier standard Série SNS Guide linéaire

Bosch Rexroth R162281420 Bloc à billes en acier standard Série SNS Guide linéaire

Demande Nous contacter
  • Description
1

+86-13636560152
[email protected]
Demande
Glissière à billes R162281420, haute capacité de charge, type SNS, taille 20, matériau acier CS, classe de précision N, précharge C1, joint standard, chaîne à billes non incluse.
Application du glissière à billes de guidage linéaire R162281420 : Dans les situations où l'espace d'installation latéral est limité.
Installation de la glissière à billes R162281420 : Montage supérieur.
Les guides et glissières à billes Rexroth offrent une très grande précision, notamment au niveau des chemins de roulement, de sorte que chaque composant peut être interchangeé librement, permettant ainsi toutes les combinaisons possibles entre différentes classes de précision. Cela permet également une gestion logistique des produits unique à l'échelle mondiale. Chaque composant peut être manipulé et stocké individuellement.
Points forts des glissières à billes Rexroth :
Interchangeabilité avec les systèmes de guidage à billes
Système de mesure intégré en option sans usure
Accessoires variés
Les supports supérieurs peuvent être fixés par le haut et par le bas du coulisseau à billes
Rigidité accrue sous charges de levage et charges latérales grâce à des vis supplémentaires fixées dans deux trous au centre du coulisseau à billes
Tous les accessoires sont équipés de filetages de fixation sur la face terminale
Haute rigidité dans toutes les directions de charge - adapté aux applications avec un seul coulisseau par rail
Intégré et entièrement étanche
Capacité élevée de charge en torsion
Une géométrie d'entrée optimisée et un grand nombre de billes minimisent les variations de déformation élastique
Fonctionnement fluide et silencieux grâce à une conception optimisée du retour et du guidage des billes et de la chaîne de billes
Différents niveaux de précharge

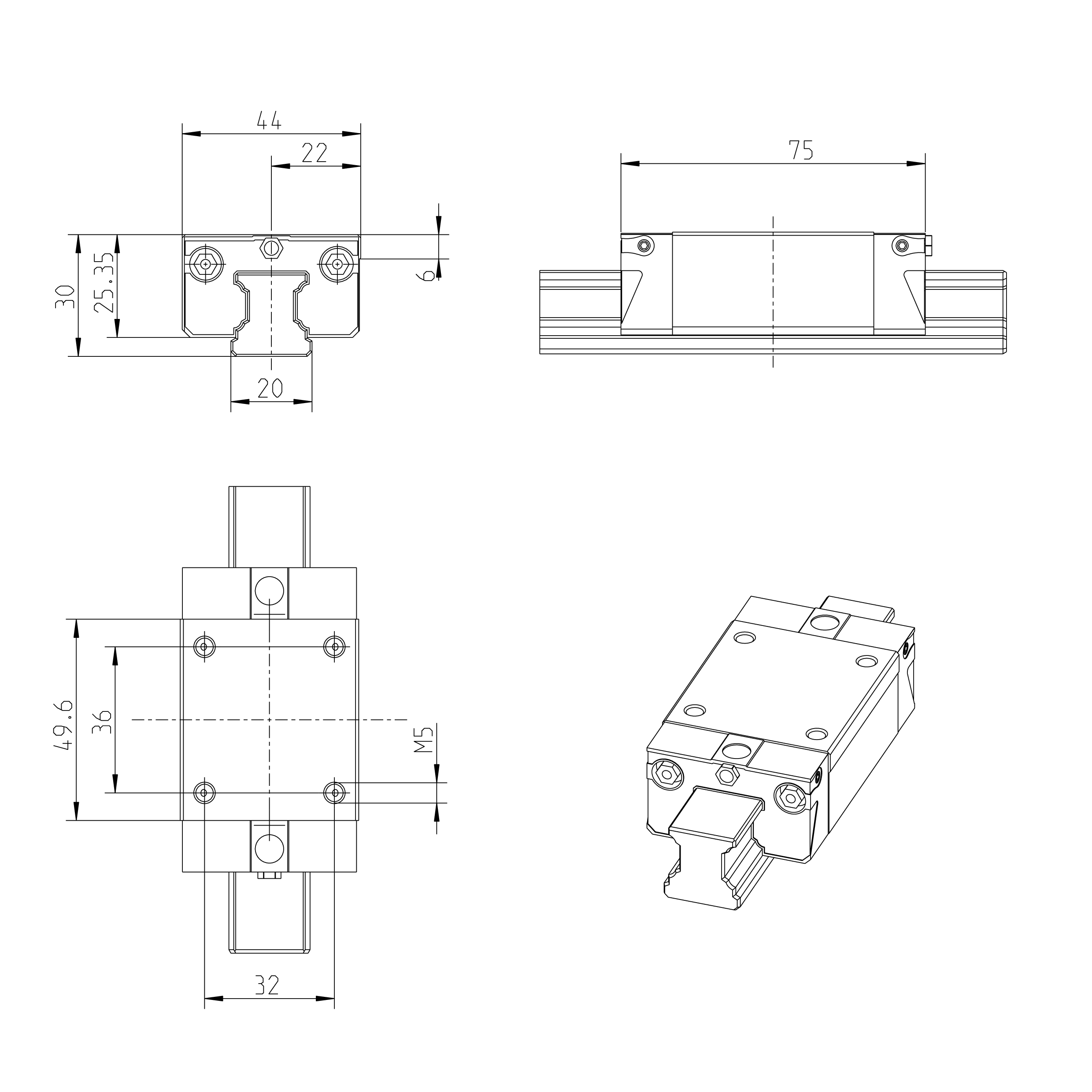

1622 (7).jpg

Article

Spécification

Numéro de pièce

R162281420

Type de patin à billes

Sns

Taille

20

Classe de précharge

C1

Classe de précision

N

Étanchéité

SS – Joint d'étanchéité standard

Chaîne à billes

Sans chaîne de billes

Largeur du bloc de guidage [mm]

44

Longueur du bloc-guide [mm]

75

Hauteur du bloc-guide [mm]

25.35

Hauteur du bloc-guide avec rail [mm]

30

Masse [kg]

0.35

Charge dynamique nominale [N]

32400

Charge statique nominale [N]

29800

Charge dynamique nominale de couple [Nm]

300

Charge statique nominale de couple [Nm]

380
