Qu’est-ce qu’un rail de guidage linéaire ? Principe de fonctionnement et principaux avantages pour les machines d’automatisation

Les rails de guidage linéaires constituent des composants essentiels des systèmes de mouvement linéaire et sont largement utilisés dans les équipements d’automatisation modernes, les machines-outils à commande numérique par ordinateur (CNC), les machines d’emballage et les systèmes robotiques. Contrairement aux guides glissants traditionnels, les guides linéaires à roulement utilisent des billes ou des rouleaux entre le rail et le bloc coulissant afin d’assurer un mouvement alternatif à faible frottement.

Comment fonctionne un rail de guidage linéaire

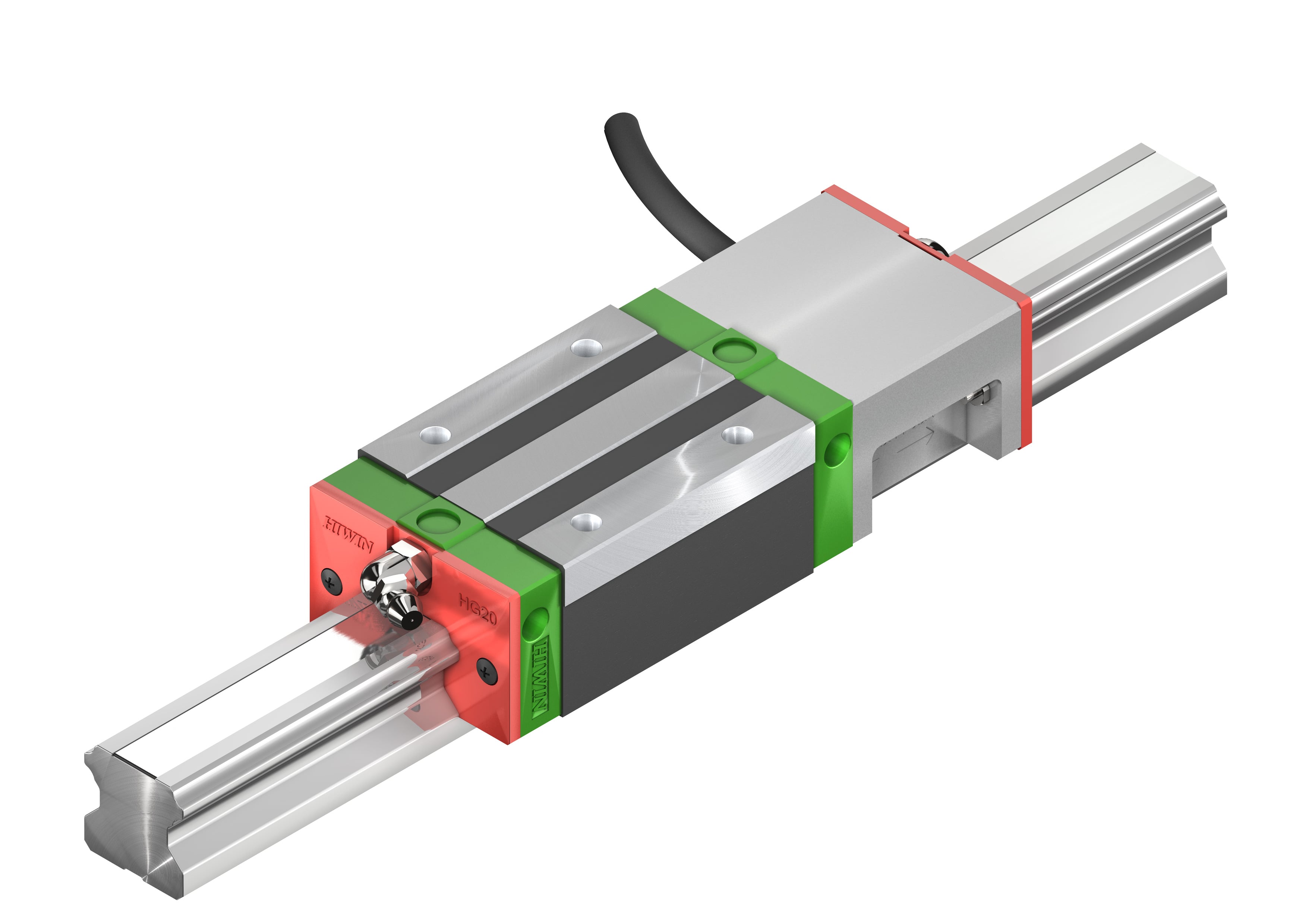

Un ensemble standard de guide linéaire se compose d’un rail métallique, d’un bloc coulissant, de billes d’acier, d’un dispositif de retenue et de bouchons d’extrémité. Lorsque le bloc coulissant se déplace sur le rail fixe, les billes d’acier circulantes roulent le long de la gorge située à l’intérieur du bloc. Ce contact roulant réduit considérablement le coefficient de frottement. Cette conception offre plusieurs avantages : faible résistance au mouvement, déplacement stable même à faible vitesse, haute précision de positionnement, et capacité à supporter facilement des charges provenant de plusieurs directions, notamment des charges radiales, radiales inversées et latérales.

Principaux types de rails de guidage linéaire

1. Guides linéaires à billes : type le plus courant, offrant un bon équilibre entre précision et coût ; adapté aux applications légères à moyennes, telles que les fraiseuses CNC compactes, les imprimantes 3D et les équipements d’inspection.
2. Guides linéaires à rouleaux : utilisent des rouleaux cylindriques au lieu de billes d’acier. Surface de contact plus grande, rigidité accrue et capacité de charge élevée. Idéaux pour les machines-outils à usinage lourd et les grandes lignes de production automatisées.

Avantages principaux

• Haute répétabilité de positionnement, tolérance pouvant atteindre le niveau micrométrique
• Faible friction, moins de génération de chaleur, consommation d’énergie réduite
• Rigidité élevée, résistance à la déformation sous charge de fonctionnement
• Installation facile et blocs de glissement et rails interchangeables
• Longue durée de vie avec une lubrification et un entretien adéquats

Applications courantes

Centres d’usinage à commande numérique (CNC), machines de découpe laser, équipements de manutention de semi-conducteurs, lignes d’assemblage automatisées, instruments de tests médicaux, robots portiques et machines à bois.

Lors du choix de rails de guidage linéaires, les ingénieurs doivent évaluer plusieurs facteurs : la classe de précision requise, la charge réelle de fonctionnement, la longueur de course, la vitesse, la température de fonctionnement et les conditions environnementales telles que la poussière ou l’humidité. Une sélection appropriée du modèle influence directement la stabilité et la durée de vie de l’équipement.
