پیچ گلولهای تکمهره نوع NSK W3211SA-3P-C5Z6 SA یک محصول تمامشده در انتهای شافت است. قطر خارجی پیچ ۳۲ میلیمتر، گام آن ۶ میلیمتر و درجه دقت آن C5 است. این پیچ بهصورت استاندارد با یک مهره تکی فلنجدار و پیشبارگذاری داخلی با اختلاف اندازه (interference) عرضه میشود تا از بازگشت (بکلش) صفر حاصل شود. بار دینامیکی اسمی آن تقریباً ۳۴۷۰۰ نیوتن است.
عبارت «محصول تمامشده در انتهای شافت» به این معناست که هر دو انتهای پیچ با دقت بالا بر اساس مشخصات استاندارد (از جمله سطوح شیبدار، ر threads، شیارهای مفتولی و غیره) ماشینکاری شدهاند. این پیچ میتواند مستقیماً با واحدهای پشتیبانی استاندارد شرکتهای NSK یا THK استفاده شود و نیازی به ماشینکاری ثانویه ندارد و آماده استفاده فوری است. این محصول کاربرد گستردهای در تجهیزات CNC کوچک و متوسط، ماژولهای اتوماسیون و مکانیزمهای انتقال دقیق دارد که به دقت موقعیتیابی و سختی مشخصی نیاز دارند.
ویژگیها و مزایای اصلی پیچ گلولهای W3211SA-3P-C5Z6
سر شفت از پیش ماشینکاریشده: سر شفت با دقت بالا ماشینکاری شده است و نیازی به ماشینکاری ثانویه توسط کاربر ندارد. این شفت بهصورت مستقیم با واحدهای پشتیبانی سری WBK شرکت NSK قابل تطبیق است که منجر به کاهش قابلتوجه چرخه مونتاژ و کاهش هزینههای نصب میشود.
عدم وجود بازگشت محوری و دقت بسیار بالا: طراحی پیشبارگذاری تداخلی با یک مهره، بهطور کامل بازگشت محوری را حذف میکند. دقت سطح C5 خطای موقعیتیابی بسیار کمی را تضمین میکند و برای سناریوهای موقعیتیابی دقیق که نیازمند چرخش مکرر در جهات روبهجلو و روبهعقب هستند، مناسب است.
ساختار فشرده: طراحی با یک مهره فضای نصب کمتری نسبت به طراحیهای دو مهرهای اشغال میکند و بنابراین برای تجهیزات کوچکسازیشده مناسب است. در عین حال، پیشبارگذاری P سختی کافی را فراهم میکند تا نیازهای بار عمومی را برآورده سازد.
موجود در انبار: بهعنوان یک کالای استاندارد موجود در انبار NSK، زمان تحویل کوتاهی دارد و امکان پاسخگویی سریع به نیازهای تولید و نگهداری تجهیزات را فراهم میکند.
کاربردهای رایج پیچهای گلولهای نوع SA با کد W3211SA-3P-C5Z6:
ماشینآلات CNC: انتقال محورهای X/Y/Z در ماشینآلات CNC کوچک با دقت بالا و دستگاههای حکاکی.
اتوماسیون دقیق: جابهجایی وافرهای نیمههادی، دستگاههای قراردهی اجزای الکترونیکی و محورهای موقعیتیابی بازوی رباتیک.
ابزارهای اندازهگیری و آزمون: حرکت خطی در دستگاههای سنجش مختصات (CMM) و مراحل بازرسی دقیق نوری.

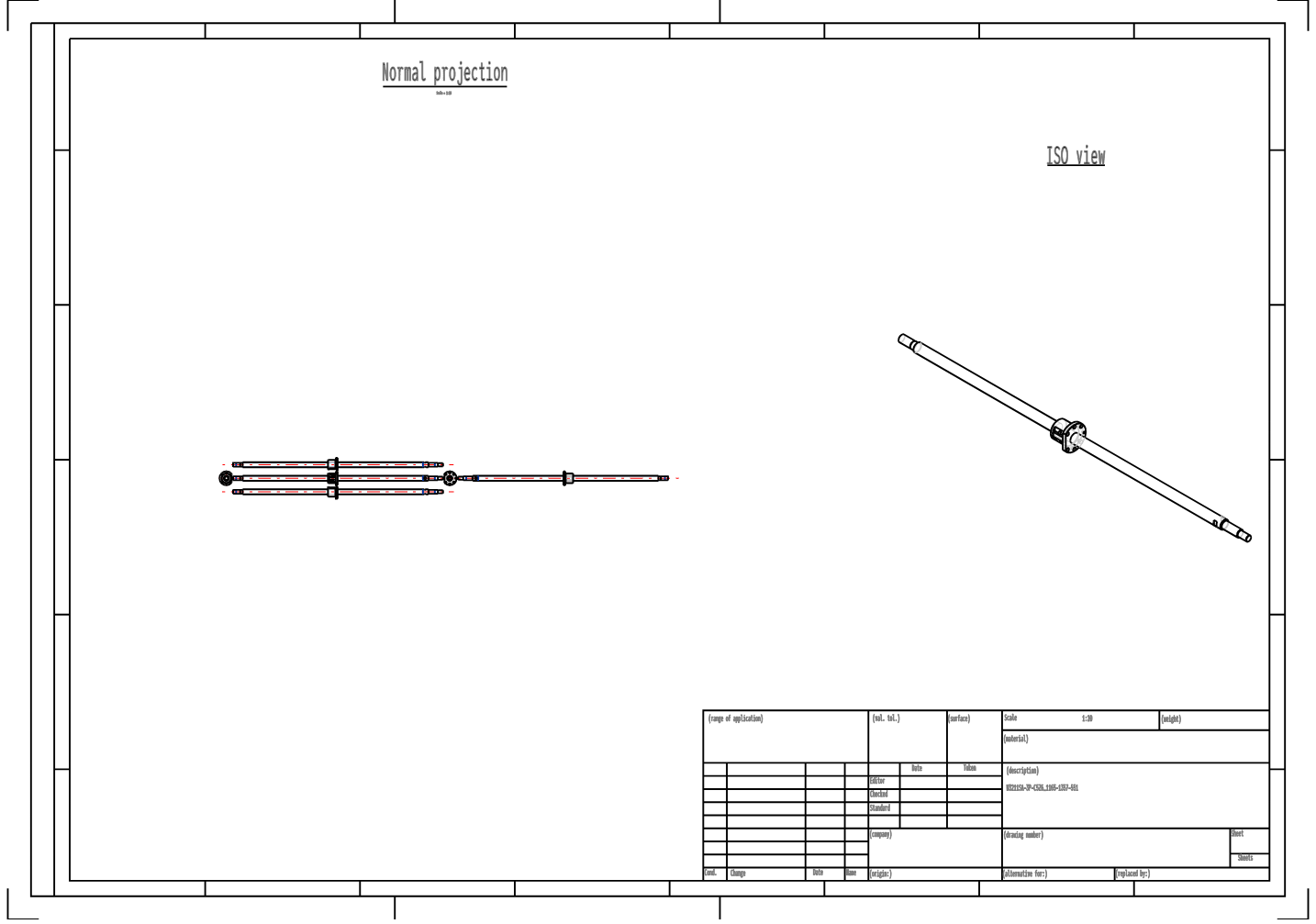

مورد |
مشخصات |
شماره مدل |
W3211SA-3P-C5Z6 |
سری |
محصول نهایی با انتهای محور ماشینکاریشده |
نوع |
اس آمپر |
قطر محور پیچ [mm] |
32 |
گام [mm] |
6 |
درجه دقت |
C 5 |
قطر گلوله [mm] |
3.969 |
تعداد معتبر دورها |
2.5×2 |
طول مهره [میلیمتر] |
63 |
حداکثر حرکت [mm] |
1094 |
طول پیچ (Lt) [mm] |
1165 |
طول پیچ (La) [mm] |
1200 |
طول پیچ (L) [mm] |
1357 |
وزن [کیلوگرم] |
8.5 |
بار دینامیک نامی [N] |
18300 |
بار استاتیک نامی [N] |
34700 |
حداکثر سرعت [ثابت-آزاد] (بر حسب دور در دقیقه) -1) |
2180 |
واحد نگهدارنده سمت محرک |
WBK 25-01W (مربع) WBK 25-11 (گرد) |
طرف محرک معکوس |
WBK 25S-01 W (مربع) |
