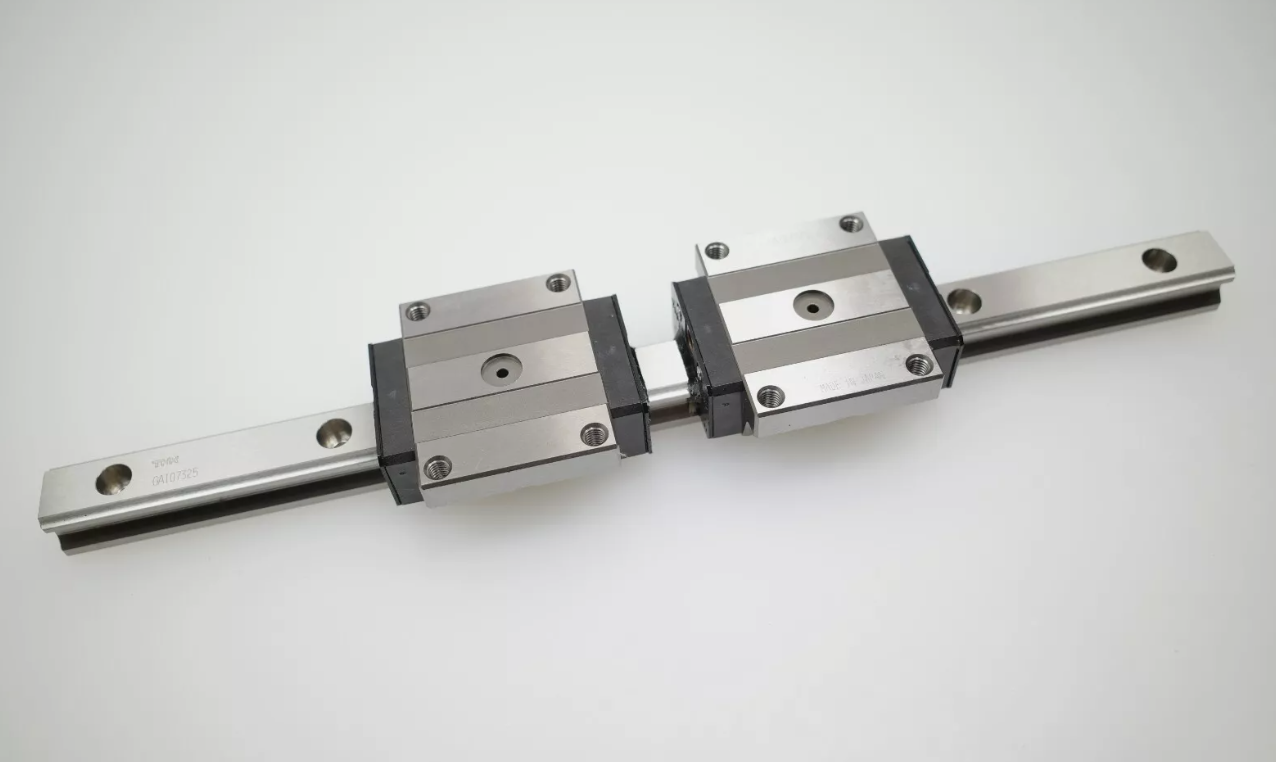

اسلایدر، ردیف و گوی فولادی از راهروی خطی THK HSR30LR کاملاً از فولاد راستنی با مقاومت بالا در برابر خوردگی ساخته شده‌اند و بخش‌های فلزی دیگر نیز از فولاد راستنی ساخته شده‌اند که مقاومت بسیار قوی خوردگی ایجاد می‌کند. بنابراین، راهروی خطی THK HSR30LR به طور معمول هیچ نوع پوشش ضد زنگ بر روی سطح نیاز ندارد. هرچند از فولاد راستنی ساخته شده است، لازم است که عمل ضد زنگ را به خوبی انجام دهید. تمام انواع فولاد راستنی نمی‌توانند در هر محیطی علیه خوردگی و زنگ آبی مقاومت کنند.
برای اطمینان از اینکه سطح فلزی راهروی خطی THK HSR30LR همیشه درخشان و بدون خوردگی باقی بماند، پیشنهاد می‌شود:
1) باید سطح فولاد راستنی تزئینی راهروی خطی THK HSR30LR را به طور مداوم تمیز و فرش کرد تا ضمایم حذف شوند و عوامل خارجی که تغییرات را ایجاد می‌کنند، از بین برود.
2) باید از فولاد راستنی 316 در راهروی خطی THK HSR30LR در مناطق ساحلی استفاده کرد، که می‌تواند علیه خوردگی آب دریا مقاومت کند.
۳) ترکیب شیمیایی برخی لوله‌های فولاد ریزه ابری در بازار مطابق با استانداردهای ملی مربوطه نیست و نیازهای مواد ۳۰۴ را برآورده نمی‌کند. بنابراین، این موضوع منجر به زنگ زدگی خواهد شد که نیازمند انتخاب محصولات از سازندگان معتبر توسط کاربران است.
شماره مدل |
ابعاد خارجی | ابعاد بلوک LM | سوراخ راهنما برای نیپل جانبی |
H₃ | ||||||||||||
| ارتفاع
م |
عرض
W |
طول
لیتر |
B | C | Sxl | L1 | ت | K | ن | ه | چربک نوک |
eO | fo | D₀ | ||
| HSR 15R HSR 15RM |
34 | 56.6 | 26 | M4×5 | 38.8 | 6 | 23.3 | 8.3 | 5.5 | PB1021B | 3.2 | 7.9 | 3 | 4.7 | ||
| HSR 15LR HSR 15LRM |
28 | 34 | 74.6 | 26 | 34 | M4×5 | 56.8 | 6 | 23.3 | 8.3 | 5.5 | PB1021B | 3.2 | 7.9 | 3 | 4.7 |
| HSR 20R HSR 20RM |
30 | 44 | 74 | 32 | 36 | M5×6 | 50.8 | 8 | 26 | 5 | 12 | B-M6F | 3.1 | 3.4 | 3 | 4 |
| HSR 20LR HSR 20LRM |
30 | 44 | 90 | 32 | 50 | M5×6 | 66.8 | 8 | 26 | 5 | 12 | B-M6F | 3.1 | 3.4 | 3 | 4 |
| HSR 25R HSR 25RM |
40 | 48 | 83.1 | 35 | 35 | م6ای8 | 59.5 | 9 | 34.5 | 10 | 12 | B-M6F | 3.5 | 8 | 3 | 5.5 |
| HSR 25LR HSR 25LRM |
40 | 48 | 102.2 | 35 | 50 | M6×8 | 78.6 | 9 | 34.5 | 10 | 12 | B-M6F | 3.5 | 8 | 3 | 5.5 |
| HSR 30R HSR 30RM |
45 | 60 | 98 | 40 | 40 | M8X10 | 70.4 | 9 | 38 | 10 | 12 | B-M6F | 5.2 | 9.2 | 5.2 | 7 |
| HSR 30LR HSR 30LRM |
45 | 60 | 120.6 | 40 | 60 | M8X10 | 93 | 9 | 38 | 10 | 12 | B-M6F | 5.2 | 9.2 | 5.2 | 7 |
| HSR 35R HSR 35RM |
55 | 70 | 109.4 | 50 | 50 | M8X12 | 80.4 | 11.7 | 47.5 | 15 | 12 | B-M6F | 5.5 | 12.6 | 5.2 | 7.5 |
| HSR 35LR HSR 35LRM |
55 | 70 | 134.8 | 50 | 72 | M8×12 | 105.8 | 11.7 | 47.5 | 15 | 12 | B-M6F | 5.5 | 12.6 | 5.2 | 7.5 |
| HSR 45R HSR 45LR |
70 | 86 | 139 170.8 |
60 | 60 80 |
M10×17 | 98 129.8 |
15 | 60 | 20 | 16 | B-PT1/8 | 6.1 | 16.6 | 5.2 | 10 |
| HSR 55R HSR 55LR |
80 | 100 | 163 201.1 |
75 | 75 95 |
M12×18 | 118 156.1 |
20.5 | 67 | 21 | 16 | B-PT1/8 | 5.6 | 17.7 | 5.2 | 13 |
| HSR 65XR HSR 65XLR |
90 | 126 | 190.5 250 |
76 | 70 120 |
M16×20 | 138.5 198 |
23 | 76 | 19 | 16 | B-PT1/8 | 6.8 | 14.6 | 5.2 | 14 |
| HSR 85R HSR 85LR |
110 | 156 | 245.6 303 |
100 | 80 140 |
M18×25 | 178.6 236 |
29 | 94 | 23 | 16 | B-PT1/8 | —— | —— | — | 16 |
اندازه‌ها |
رتبه بارگذاری پایه | Moment مجاز استاتیک kN·m* | ماسا | |||||||||||
| عرض
W₁ |
W₂ | ارتفاع
M₁ |
گام
F |
d₁XdzXh | طول*
حداکثر |
C
کیلو نیوتن |
C₀
کیلو نیوتن |
ما | MB | MC | LM بلوک کیلوگرم |
LM ریل کیلوگرم/متر |
||
| 1 بلوک |
دو برابر بلوک‌ها |
1 بلوک |
دو برابر بلوک‌ها |
1 بلوک |
||||||||||
| 15 | 9.5 | 15 | 60 | 4.5×7.5×5.3 | 3000 (1240) |
10.9 | 15.7 | 0.0945 | 0.527 | 0.0945 | 0.527 | 0.0998 | 0.18 | 1.5 |
| 15 | 9.5 | 15 | 60 | 4.5×7.5×5.3 | 3000 (1240) |
14.2 | 22.9 | 0.194 | 0.984 | 0.194 | 0.984 | 0.145 | 0.26 | 1.5 |
| 20 | 12 | 18 | 60 | ۶×۹.۵×۸.۵ | 3000 (1480 |
19.8 | 27.4 | 0.218 | 1.2 | 0.218 | 1.2 | 0.235 | 0.25 | 2.3 |
| 20 | 12 | 18 | 60 | ۶×۹.۵×۸.۵ | 3000 (1480 |
23.9 | 35.8 | 0.363 | 1.87 | 0.363 | 1.87 | 0.307 | 0.35 | 2.3 |
| 23 | 12.5 | 22 | 7×11×9 | 3000 2020) |
27.6 | 36.4 | 0.324 | 1.8 | 0.324 | 1.8 | 0.366 | 0.54 | 3.3 | |
| 23 | 12.5 | 22 | 60 | 7×11×9 | 3000 (2020) |
35.2 | 51.6 | 0.627 | 3.04 | 0.627 | 3.04 | 0.518 | 0.67 | 3.3 |
| 28 | 16 | 26 | 80 | 9×14×12 | 3000 (2520) |
40.5 | 53.7 | 0.599 | 3.1 | 0.599 | 3.1 | 0.652 | 0.9 | 4.8 |
| 28 | 16 | 26 | 80 | 9×14×12 | 3000 (2520) |
48.9 | 70.2 | 0.995 | 4.89 | 0.995 | 4.89 | 0.852 | 1.1 | 4.8 |
| 34 | 18 | 29 | 80 | 9×14×12 | 3000 (2520) |
53.9 | 70.2 | 0.895 | 4.51 | 0.895 | 4.51 | 1.05 | 1.5 | 6.6 |
| 34 | 18 | 29 | 80 | 9×14×12 | 3000 (2520) |
65 | 91.7 | 1.49 | 7.13 | 1.49 | 7.13 | 1.37 | 2 | 6.6 |
| 45 | 20.5 | 38 | 105 | 14×20×17 | 3090 | 82.2 100 |
101 135 |
1.5 2.59 |
8.37 13.4 |
1.5 2.59 |
8.37 13.4 |
1.94 2.6 |
2.6 3.1 |
11 |
| 53 | 23.5 | 44 | 120 | ۱۶×۲۳×۲۰ | 3060 | 121 148 |
146 194 |
2.6 4.46 |
14.1 22.7 |
2.6 4.46 |
14.1 22.7 |
3.43 4.56 |
4.3 5.4 |
15.1 |
| A ج] |
31.5 | 53 | 150 | 18×26×22 | 3000 | 195 249 |
228 323 |
5.08 9.81 |
25 45.6 |
5.08 9.81 |
25 45.6 |
6.2 8.79 |
7.3 9.7 |
22.5 22.5 |
| 85 | 35.5 | 65 | 180 | ۲۴×۳۵×۲۸ | 3000 | 304 367 |
355 464 |
10.2 16.9 |
51.2 81 |
10.2 16.9 |
51.2 81 |
12.8 16.7 |
13 16 |
35.2 |
