لغزنده گلولهای R162279322، ظرفیت باربری بالا، نوع SNS، اندازه ۳۰، جنس فولاد CS، درجه دقت H، پیشبارگذاری C0، آببند استاندارد، زنجیره گلولهها شامل نمیشود.
کاربرد لغزنده گلولهای راهنمای خطی R162279322: در مواردی که فضای نصب عرضی محدود باشد.
نصب لغزنده گلولهای R162279322: نصب از بالا.
راهنمای گلولهای و اسلایدرهای رکسروث دارای دقت بسیار بالایی هستند، بهویژه در ناحیه مسیر حرکت، بنابراین هر جزء بهراحتی قابل تعویض است و امکان ترکیب دلخواه در کلاسهای دقت مختلف فراهم میشود. این امر همچنین اجازهٔ مدیریت لجستیک محصولات با یک استاندارد بسیار بالا و منحصربهفرد جهانی را فراهم میکند. هر جزء بهصورت جداگانه قابل مدیریت و نگهداری است.
مزایای اسلایدرهای گلولهای رکسروث:
قابلیت تعویض با سیستمهای راهنمای گلولهای
سیستم اندازهگیری حسگری بدون سایش، به صورت اختیاری و یکپارچه
لوازم جانبی مختلف
پایههای بالایی قابلیت بسته شدن از بالا و پایین سُرِ گلولهای را دارند
افزایش سفتی تحت بارهای بلندکردن و جانبی با پیچهای اضافی که در دو سوراخ مرکزی سُر گلولهای تثبیت میشوند
تمام لوازم جانبی با ر threads محکمکننده روی سطح انتهایی تجهیز شدهاند
سفتی بالا در تمام جهات بار - مناسب برای کاربردهایی که تنها یک سُر گلولهای در هر ریل استفاده میشود
کاملاً دربسته و یکپارچه
ظرفیت بار گشتاور بالا
هندسه ورودی بهینهسازیشده و تعداد زیادی گلوله تغییرات در انحراف کشسان را به حداقل میرساند
عملکرد هموار و بیصدا به دلیل طراحی بهینهسازیشده بازگشت و هدایت گلوله و زنجیر گلوله
سطوح پیشبار مختلف
لغزنده گلولهای R162219420، ظرفیت باربری بالا، نوع SNS، اندازه ۳۰، جنس فولاد CS، رده دقت N، پیشبارگذاری C0، آببند استاندارد، زنجیره گلولهای شامل نمیشود.
کاربرد سلوله راهنمای خطی گلولهای R162219420: در شرایطی که فضای نصب جانبی محدود است.
نصب سلوله گلولهای R162219420: نصب از بالا.
راهنمای گلولهای و اسلایدرهای رکسروث دارای دقت بسیار بالایی هستند، بهویژه در ناحیه مسیر حرکت، بنابراین هر جزء بهراحتی قابل تعویض است و امکان ترکیب دلخواه در کلاسهای دقت مختلف فراهم میشود. این امر همچنین اجازهٔ مدیریت لجستیک محصولات با یک استاندارد بسیار بالا و منحصربهفرد جهانی را فراهم میکند. هر جزء بهصورت جداگانه قابل مدیریت و نگهداری است.
مزایای اسلایدرهای گلولهای رکسروث:
قابلیت تعویض با سیستمهای راهنمای گلولهای
سیستم اندازهگیری حسگری بدون سایش، به صورت اختیاری و یکپارچه
لوازم جانبی مختلف
پایههای بالایی قابلیت بسته شدن از بالا و پایین سُرِ گلولهای را دارند
افزایش سفتی تحت بارهای بلندکردن و جانبی با پیچهای اضافی که در دو سوراخ مرکزی سُر گلولهای تثبیت میشوند
تمام لوازم جانبی با ر threads محکمکننده روی سطح انتهایی تجهیز شدهاند
سفتی بالا در تمام جهات بار - مناسب برای کاربردهایی که تنها یک سُر گلولهای در هر ریل استفاده میشود
کاملاً دربسته و یکپارچه
ظرفیت بار گشتاور بالا
هندسه ورودی بهینهسازیشده و تعداد زیادی گلوله تغییرات در انحراف کشسان را به حداقل میرساند
عملکرد هموار و بیصدا به دلیل طراحی بهینهسازیشده بازگشت و هدایت گلوله و زنجیر گلوله
سطوح پیشبار مختلف

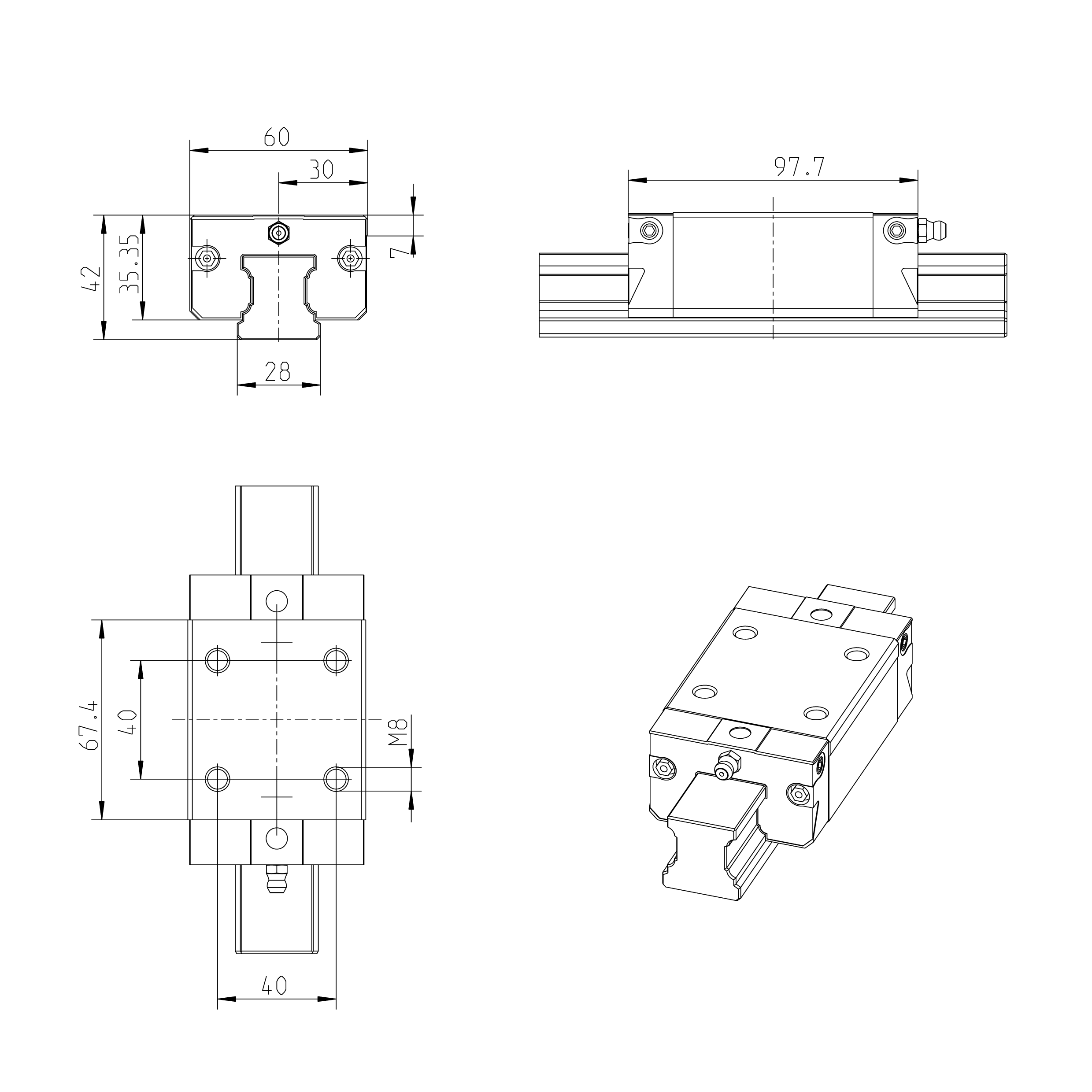

مورد |
مشخصات |
شماره بخش |
R162279322 |
نوع غلتک گلولهای |
Sns |
اندازه |
30 |
کلاس پیشبار |
C 0 |
کلاس دقت |
H |
مهر و موم |
SS – درزگیر استاندارد |
زنجیره گلوله |
با زنجیر توپی |
عرض بلوک راهنما [mm] |
60 |
طول بلوک راهنما [mm] |
97.7 |
ارتفاع بلوک راهنما [mm] |
35.35 |
ارتفاع بلوک راهنما با ریل [mm] |
42 |
جرم [kg] |
0.85 |
بار دینامیک نامی [N] |
34800 |
بار استاتیک نامی [N] |
44700 |
گشتاور بار دینامیک نامی [Nm] |
600 |
گشتاور بار استاتیک نامی [Nm] |
780 |
