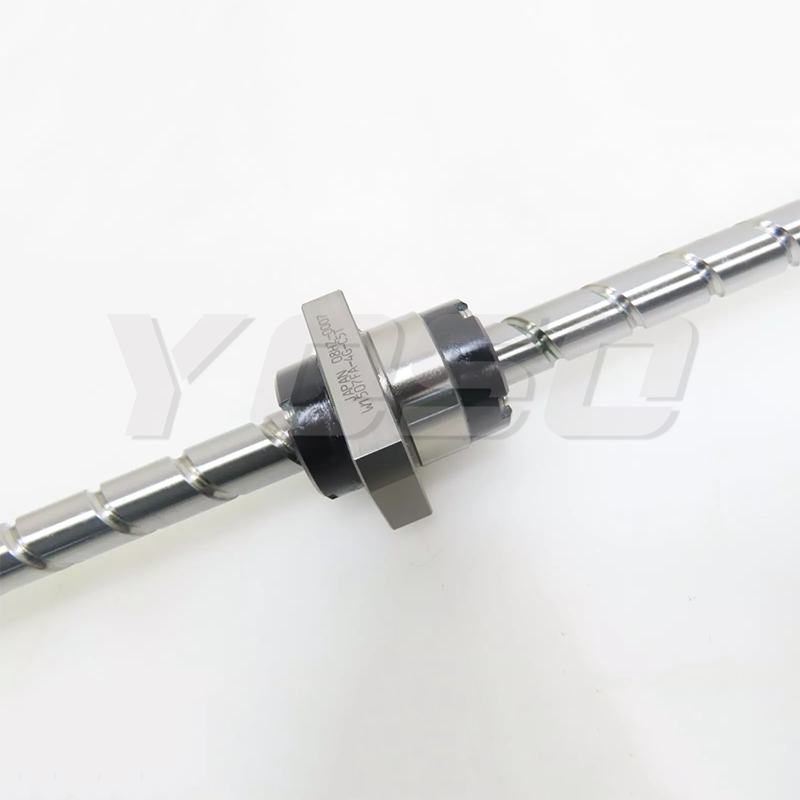

El NSK W1507FA-4G-C5T20 es un tornillo de bolas recirculante de tipo tapón extremo, con un diámetro de 15 mm, un paso de 20 mm, una longitud total de aproximadamente 700 mm, una configuración de rosca derecha, un diámetro de núcleo de aproximadamente 12,2 mm y una precisión de grado C5. Destaca por su alta precisión, bajo juego y características de transmisión de alta eficiencia. El tornillo de bolas de tipo tapón extremo W1507FA-4G-C5T20 es adecuado para aplicaciones de posicionamiento a alta velocidad y movimiento lineal de precisión en máquinas-herramienta CNC y equipos automatizados.
Artículo |
ESPECIFICACIÓN |
Modelo NO. |
W1507FA-4G-C5T20 |
Serie |
Producto terminado con extremo del eje |
Tipo |
F A |
Diámetro del eje de tornillo [mm] |
15 |
Paso [mm] |
20 |
Clase de precisión |
C 5 |
Diámetro de la bola [mm] |
3.175 |
Número válido de vueltas |
1.7×1 |
Símbolo de holgura |
T |
Método de circulación |
Fin C - ¿ Qué? C irculación |
Longitud de la tuerca [mm] |
45 |
Recorrido máximo [mm] |
735 |
Longitud del tornillo (Lt) [mm] |
786 |
Longitud del tornillo (La) [mm] |
804 |
Longitud del tornillo (L) [mm] |
871 |
Peso en kg |
1.4 |
Carga Dinámica Nominal [N] |
5660 |
Carga Estática Nominal [N] |
8700 |
Velocidad máxima [fijo-libre] (min⁻¹) -1) |
3000 |
Unidad de soporte del lado de accionamiento |
WBK 12-01A (Cuadrado) WBK 12-11 (redondo) |
Lado de accionamiento inverso |
WBK 12S-01 (Cuadrado) |
