En maquinaria moderna y equipos de automatización, los sistemas de guía son componentes clave para lograr un movimiento lineal preciso. Las guías lineales y las guías cruzadas son dos tipos comunes de guías, que difieren significativamente en su estructura, capacidad de carga, precisión y escenarios de aplicación. Este artículo ofrece una comparación detallada de estos dos tipos para ayudarle a elegir el sistema de guía más adecuado.

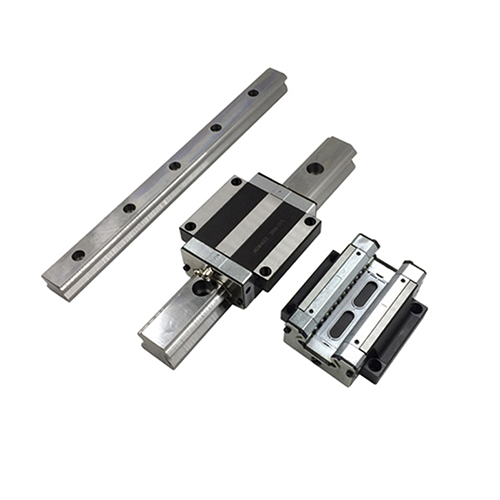

Esquinas de guía lineal
Características estructurales:
Las guías lineales constan de un riel guía y un deslizador. El deslizador contiene elementos rodantes (como bolas o rodillos) que se deslizan a lo largo del surco guía para lograr el movimiento lineal. Su diseño relativamente sencillo las hace adecuadas para una amplia gama de equipos estandarizados.
Capacidad de carga y precisión:
Los rieles lineales tienen una capacidad de carga moderada y generalmente se utilizan en aplicaciones con cargas medias. Aunque ofrecen mayor precisión, su rendimiento es inferior al de los rieles cruzados en aplicaciones que requieren una precisión ultra alta y cargas pesadas.
Aplicaciones:
Herramientas de máquinas CNC: Proporcionan un movimiento lineal suave.
Equipos de automatización: Excelente rendimiento con cargas ligeras y requisitos medios de precisión.
impresoras 3D: Movimiento lineal preciso.
Ventajas:
Estructura sencilla y fácil instalación.
Bajo costo, adecuado para aplicaciones a gran escala.
Proporciona suficiente precisión y rigidez, adecuado para equipos con cargas y requisitos de precisión medianos.
Las limitaciones:
Capacidad de carga limitada, no adecuado para aplicaciones con cargas pesadas.
Menos adecuado para aplicaciones que requieren alta precisión y alta rigidez.

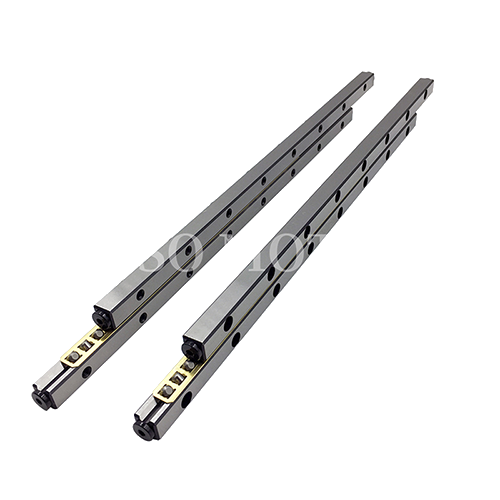

Guía de rodillos cruzados
Características estructurales:
Las guías de rodillos cruzados utilizan rodillos dispuestos en ángulos de 90 grados, creando dos trayectorias que se intersectan dentro de la guía, capaces de soportar simultáneamente cargas desde múltiples direcciones. Este diseño proporciona mayor estabilidad y una distribución uniforme de la carga.
Capacidad de carga y precisión:
Las guías cruzadas tienen una capacidad de carga mucho mayor que las guías lineales, pueden soportar cargas más elevadas y ofrecen una precisión extremadamente alta. Su exactitud suele superar ampliamente a la de las guías lineales, lo que las hace adecuadas para aplicaciones que requieren alta precisión.
Aplicaciones:
Instrumentos de precisión: tales como equipos ópticos e instrumentos de medición.
Herramientas CNC de gama alta: adecuadas para mecanizados de ultra alta precisión.
Equipos médicos: aplicaciones que requieren una precisión y cargas extremadamente altas.
Ventajas:
Alta capacidad de carga, adecuada para aplicaciones pesadas.
Proporciona una precisión y rigidez extremadamente altas, adecuada para equipos de precisión.
Puede soportar cargas desde múltiples direcciones simultáneamente, adecuada para entornos mecánicos complejos.
Las limitaciones:
Estructura compleja, lo que dificulta la instalación.
Costo más alto, adecuado para aplicaciones específicas que requieren alta precisión y cargas elevadas.
Tamaño mayor en comparación con las guías lineales.
Resumen de la comparación entre guías lineales y guías cruzadas
| Característica | Guía lineal | Guía de rodillos cruzados |
| Estructura | Simple, combinación de deslizador y riel con deslizamiento de bolas/rodillos | Disposición de rodillos cruzados, trayectoria de carga cruzada |
| Capacidad de carga | Media, adecuada para aplicaciones de carga ligera a media | Alta, adecuada para aplicaciones de carga pesada |
| Precisión | Alta precisión, pero no adecuada para requisitos de extrema precisión | Precisión extremadamente alta, adecuada para equipos de alta precisión |
| Aplicación | Máquinas CNC, equipos de automatización, impresoras 3D | Instrumentos de precisión, equipos médicos, máquinas CNC de gama alta |
| Ventajas | Estructura sencilla, bajo costo, fácil instalación | Alta carga, alta precisión, capacidad de carga multidireccional |
| Limitaciones | Capacidad de carga limitada, no adecuada para alta precisión ni cargas pesadas | Alto costo, estructura compleja, difícil instalación |
¿Cómo elegir la guía adecuada?
Las guías lineales son adecuadas para equipos de automatización general y aplicaciones con requisitos de baja a media precisión, especialmente en proyectos sensibles al costo.
Las guías cruzadas son adecuadas para aplicaciones que requieren altas cargas y ultraalta precisión, especialmente en equipos con espacio limitado o que necesitan una precisión extrema, como instrumentos de medición de precisión y equipos médicos.
En resumen, la elección de la guía depende de los requisitos de carga, de precisión y de presupuesto del equipo. Al comparar las diferentes características de las guías lineales y las guías transversales, puede seleccionar el sistema de guía más adecuado para su equipo, mejorando así la eficiencia y el rendimiento generales.
