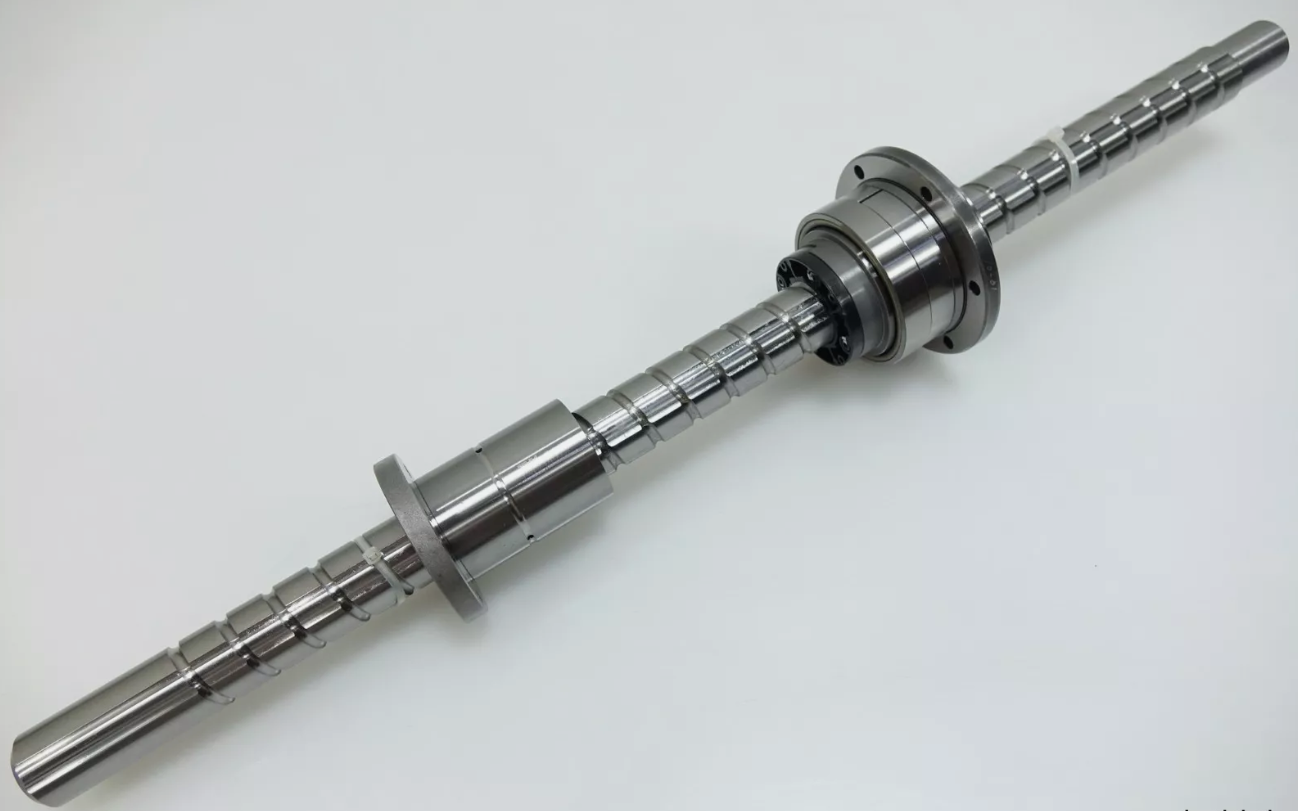

Η Βαλτόσπιρα THK NS0812A είναι ένα συστήμα μετακίνησης και περιστροφής με γραμμές βαλτόσπιρας και γραμμές σφαιρικής σπίρας που διασχίζουν σε έναν αξόνα. Ειδικές υποστηρικτικές τροχαλίες εγκαθίστανται άμεσα στον εξωτερικό διάμετρο της καρταλιάς της βαλτόσπιρας και της σφαιρικής σπίρας.
Με την περιστροφή ή την στάση της βολτιάς και της ντόμπας με χαράκωμα, μπορούν να εκτελεστούν τρεις τύποι κίνησης (περιστροφική, γραμμική και σπειρωτική) με μόνο ένα αξόνα. Το THK NS0812A Ball Screw χρησιμοποιείται στον άξονα Z οριζόντιων πολυάρθρων ρομπότ, ρομπότ συσταδικής, αυτόματων φορτωτών, συσκευών ATC των κέντρων μηχανολόγησης κλπ., και είναι ιδιαίτερα κατάλληλο για συνδυασμένες συσκευές περιστροφικής και γραμμικής κίνησης.
[Η αξονική κενοβάθμια είναι 0]
Επειδή το THK NS0812A Ball Screw έχει μια δομή επαφής με γωνία χωρίς μη αποτελεσματική διαδρομή στην κατεύθυνση περιστροφής, μπορεί να επιτευχθεί υψηλή προσαρμογή.
[Ελαφρύ και συμπαγές]
Επειδή η ντόμπα και το υποστηρικτικό κολοβόλα είναι μια ολοκληρωμένη δομή, μπορεί να επιτευχθεί σχεδιασμός με υψηλή ακρίβεια και μικρό μέγεθος. Επιπλέον, καθώς η ντόμπα είναι ελαφρά και έχει χαμηλή ινερτία, μπορεί να επιτευχθεί υψηλή απάντηση.
Προϊόν THK μοντέλου NS0812A NS1015A NS1616A NS2020A NS2525A NS3232A NS4040A
| Σφαιρικό σπλάιν | |||||||||||||||||
| Αριθμός Μοντέλου | Διαστάσεις σφαιρικού καταστροφής | ||||||||||||||||
| Βασική ικανότητα φορτίου | Στατική επιτρεπτό μια στιγμή. Μαμά N·m |
Βασική αξιολόγηση τorsion | Εξωτερικό διάμετρος Δ₇ |
Φλάγγα διάμετρος D₅-0.2 |
|||||||||||||
| Γ
kN |
C₀
kN |
Κρ
N·m |
Επικεφαλής
N·m |
||||||||||||||
| NS 0812A | 1.5 | 2.6 | 5.9 | 2 | 2.9 | 16-8 011 | 32 | ||||||||||
| NS 1015A | 2.8 | 4.9 | 15.7 | 3.9 | 7.8 | 21 -8.013 | 42 | ||||||||||
| NS 1616A | 7.1 | 12.6 | 67.6 | 31.4 | 34.3 | 31 -8.013 | 51 | ||||||||||
| NS 2020A | 10.2 | 17.8 | 118 | 56.8 | 55.8 | 35 -8.016 | 58 | ||||||||||
| NS 2525A | 15.2 | 25.8 | 210 | 105 | 103 | 42 -8.016 | 65 | ||||||||||
| NS 3232A | 20.5 | 34 | 290 | 180 | 157 | 49 -8.016 | 77 | ||||||||||
| NS 4040A | 37.8 | 60.5 | 687 | 418 | 377 | 64 -8.019 | 100 | ||||||||||
| Παξιμάδι
μάζα κιλά |
||||||||||||||||||||
| ΣΥΝΟΛΙΚΑ
μήκοςL₂ |
H₁ | Β₆ | Λιπαντική
με οπών₀ |
Ρ₃ | Τρύπα τοποθέτησης | |||||||||||||||
| ds₁ | d₂ | h | ||||||||||||||||||
| 25 | 5 | 7.5 | 0.5 | 1.5 | 24 | 3.4 | 6.5 | 3.3 | 0.04 | |||||||||||
| 33 | 6 | 10.5 | 0.5 | 1.5 | 32 | 4.5 | 8 | 4.4 | 0.09 | |||||||||||
| 50 -82 | 7 | 18 | 0.5 | 2 | 40 | 4.5 | 8 | 4.4 | 0.23 | |||||||||||
| 63 -82 | 9 | 22.5 | 0.5 | 2 | 45 | 5.5 | 9.5 | 5.4 | 0.33 | |||||||||||
| 71 | 0 -0.3 |
9 | 26.5 | 0.5 | 3 | 52 | 5.5 | 9.5 | 5.4 | 0.45 | ||||||||||
| 80 -8.3 | 10 | 30 | 0.5 | 3 | 62 | 6.6 | 11 | 6.5 | 0.58 | |||||||||||
| 100 -83 | 14 | 36 | 0.5 | 4 | 82 | 9 | 14 | 8.6 | 1.46 | |||||||||||
