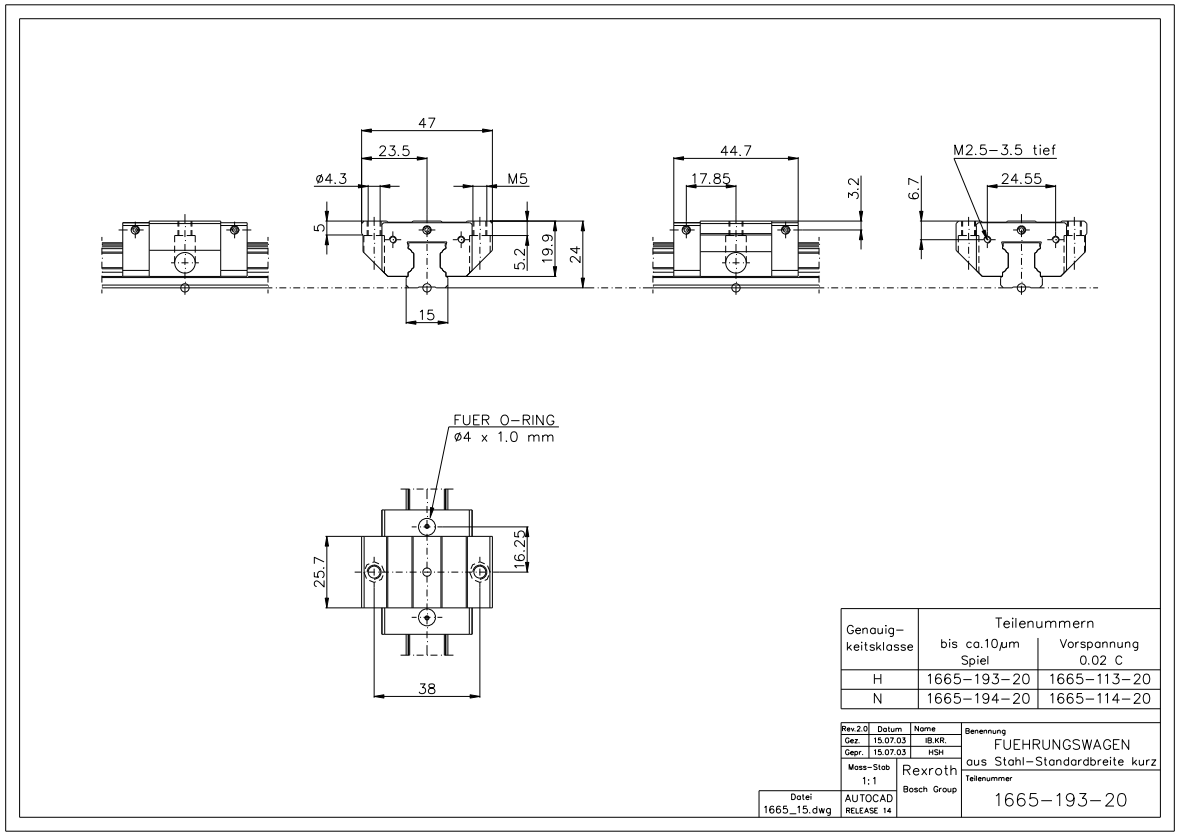

Η σφαιρική ολίσθηση τύπου Rexroth FKS 15, προδιαγραφή R166519320, με διαστάσεις 47 mm πλάτος, 44,7 mm μήκος και 24 mm ύψος, διαθέτει χαμηλή προένταση (C1) και σχεδιασμό τυπικής ακρίβειας, κατάλληλο για ομαλή και ακριβή γραμμική καθοδήγηση.
Η σφαιρική ολίσθηση τύπου Rexroth FKS είναι μια γραμμική οδηγός ολίσθησης φλάντζας, σύντομου σώματος και τυπικού ύψους. Το βασικό της χαρακτηριστικό είναι η ικανότητά της να αντέχει υψηλά ροπές στρέψης ακόμα και σε περιπτώσεις περιορισμένου πλευρικού χώρου, με ταυτόσημα ονομαστικά φορτία σε όλες τις τέσσερις κύριες κατευθύνσεις φόρτισης.
Κύρια Πλεονεκτήματα και Χαρακτηριστικά
Συμπαγής Δομή: Ο σύντομος σχεδιασμός είναι ιδιαίτερα κατάλληλος για χρήση σε περιοχές όπου ο διαμήκης (αξονικός) χώρος είναι περιορισμένος στις μηχανές και δεν είναι δυνατή η εγκατάσταση μακρών ολισθητήρων.
Ομαλή και Χαμηλού Θορύβου Λειτουργία: Η βελτιστοποιημένη γεωμετρία της εισόδου της κυκλοφορίας των σφαιρών και ο σχεδιασμός της αλυσίδας σφαιρών της Rexroth μειώνουν σημαντικά τις διακυμάνσεις της τριβής και του θορύβου, με αποτέλεσμα εξαιρετικά ομαλή λειτουργία.
Υψηλή Ανταλλαξιμότητα: Αυτή η ολίσθηση υποστηρίζει το καθολικό σχέδιο ανταλλαξιμότητας της Rexroth. Εντός της ίδιας κλάσης ακρίβειας, η ολίσθηση μπορεί να αντικατασταθεί ξεχωριστά οποιαδήποτε στιγμή και μπορεί να συνδυαστεί με οποιοδήποτε πρότυπο σφαιροφόρο οδηγό Rexroth της ίδιας προδιαγραφής, απλοποιώντας σημαντικά την αποθήκευση και τη μεταπωλητική συντήρηση.
Κύριες Εφαρμογές των Ολισθητήρων Σφαιρών Τύπου FKS
Εξοπλισμός Αυτοματοποίησης
Εργαλειομηχανές CNC
Ηλεκτρονικός και Ημιαγωγικός Εξοπλισμός
Εξοπλισμός δοκιμών και μετρήσεων
Ιατρικό και εργαστηριακό εξοπλισμό
Συστήματα Ακριβού Τοποθέτησης
Αντικείμενο |
Προδιαγραφή |
Αριθμός Μέρους |
R162 429420 |
Τύπος Ολισθητήρα Μπαλών |
FKS |
Μέγεθος |
15 |
Κλάση Προφόρτισης |
C0 |
Κλάση Ακρίβειας |
Ν |
Σφράγιση |
SS – Τυποποιημένη Σφράγιση |
Αλυσίδα μπαλάκι |
Με Αλυσίδα Μπαλών |
Πλάτος Οδηγού Μπλοκ [mm] |
47 |
Μήκος Οδηγού Μπλοκ [mm] |
44.7 |
Ύψος Οδηγού Μπλοκ [mm] |
19.90 |
Ύψος Οδηγού Μπλοκ με Ράγα [mm] |
24 |
Μάζα [kg] |
0.15 |
Ονομαστικό Δυναμικό Φορτίο [N] |
6030 |
Ονομαστικό Στατικό Φορτίο [N] |
6230 |
Ονομαστικό Δυναμικό Φορτίο Ροπής [Nm] |
58 |
Ονομαστικό Στατικό Φορτίο Ροπής [Nm] |
60 |
