Ο ολισθητήρας γραμμικού οδηγού Bosch Rexroth R166581420 FKS (Μπάλα Ολίσθησης) ανήκει στο σύστημα οδηγών μπαλακιών BSHR. Ο κωδικός KWD-020-FKS-C1-N-1 είναι ο πλήρης κωδικός των παραμέτρων του ολισθητήρα R166581420. Το 20 αντιπροσωπεύει την προδιαγραφή μεγέθους, το FKS υποδηλώνει ότι ο ολισθητήρας είναι τύπου φλάντζας με σύντομη δομή, το C1 υποδηλώνει ελαφρύ προφόρτισμα και το N υποδηλώνει τυπικό επίπεδο ακρίβειας.
Κύρια Χαρακτηριστικά των Ολισθητήρων Μπαλακιών Bosch Rexroth FKS
Οι ολισθητήρες μπαλακιών Rexroth FKS διαθέτουν σχεδιασμό τύπου φλάντζας, με ευρεία βάση και σύντομη δομή, προσφέροντας ευέλικτη εγκατάσταση και μικρό χώρο κατάληψης.
Διαθέτουν σχεδιασμό ισομερούς φόρτισης σε τέσσερις κατευθύνσεις, ικανό να αντέχει ταυτόχρονα ακτινικά, αντι-ακτινικά και πλευρικά φορτία. Η δομή διαδρομής επαφής σε τέσσερα σημεία των μπαλακιών παρέχει υψηλή ακαμψία και εξαιρετική ικανότητα ροπής.
Παρουσιάζουν χαμηλή τριβή λειτουργίας, ομαλή κίνηση, υψηλή ακρίβεια θέσης, καλή απόδοση σε υψηλές ταχύτητες και μεγάλη διάρκεια ζωής.
Διατίθενται πολλαπλά επίπεδα ακρίβειας και προφόρτισης για να ικανοποιηθούν οι απαιτήσεις υψηλής ακρίβειας και υψηλής αξιοπιστίας στη γραμμική καθοδήγηση αυτοματοποιημένου εξοπλισμού, CNC μηχανών, ρομπότ και εξοπλισμού ακριβούς κατασκευής.
Οι γραμμικοί οδηγοί με μπαλάκια Rexroth R166581420 FKS χρησιμοποιούνται κυρίως στις ακόλουθες βιομηχανίες:
Ηλεκτρονικά 3C & Ημιαγωγοί: Διανομή, σύνδεση, επιθεώρηση PCB, ακριβείς γραμμικοί οδηγοί για μεταφορά ημιαγωγών;
Λέιζερ και μηχανήματα ξυλουργικής: Μικρά συστήματα λέιζερ για χάραξη, ακριβή κοπή και εξοπλισμός ξυλουργικής με CNC·
Μη τυποποιημένα συστήματα αυτοματισμού: Μηχανισμοί μεταφοράς γραμμής παραγωγής, μικροί ρομποτικοί βραχίονες, αυτοματοποιημένα μόδουλα συναρμολόγησης·
Εξοπλισμός νέων ενεργειακών τεχνολογιών: Συναρμολόγηση λιθιο-ϊονικών μπαταριών, επεξεργασία ηλεκτροδίων, διατάξεις δοκιμής μπαταριών·
Εξοπλισμός συσκευασίας και εκτύπωσης: Μικρές συσκευές κοπής και τροφοδοσίας ετικετών για συσκευασία·

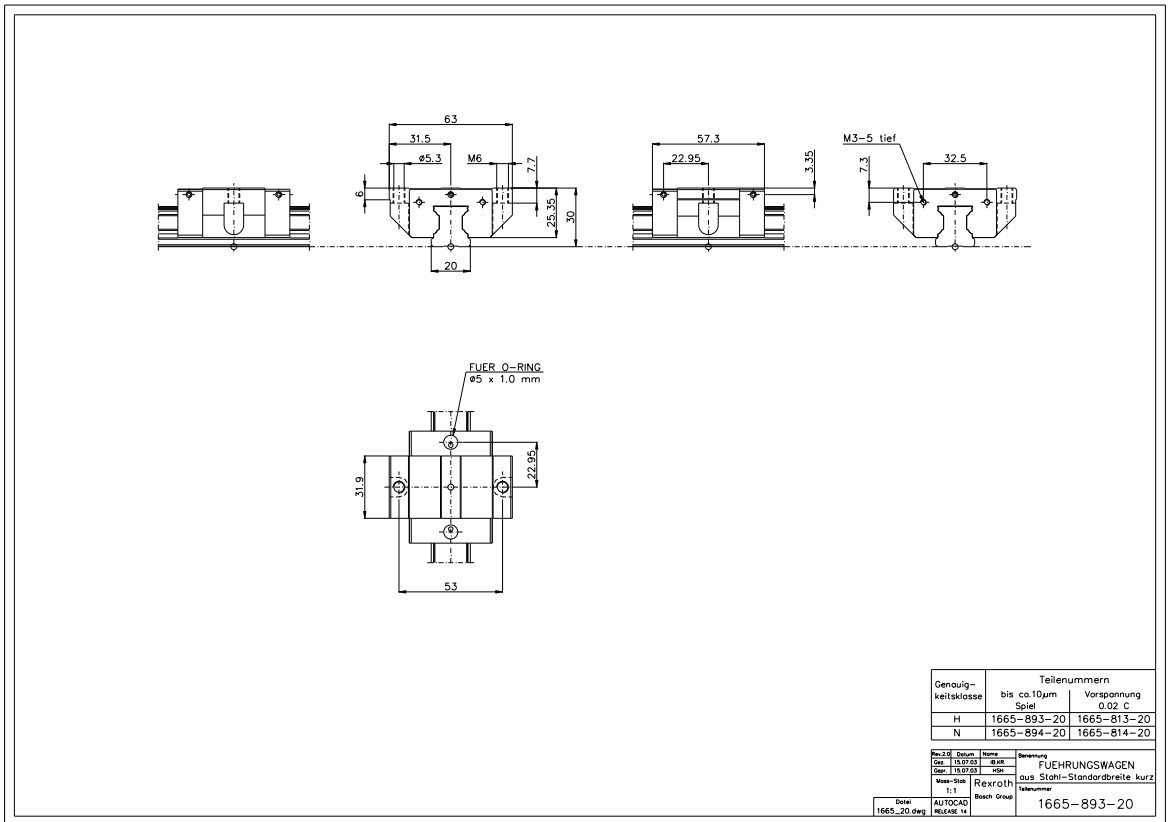

Αντικείμενο |
Προδιαγραφή |
Αριθμός Μέρους |
R166581420 |
Τύπος Ολισθητήρα Μπαλών |
FKS |
Μέγεθος |
20 |
Κλάση Προφόρτισης |
C1 |
Κλάση Ακρίβειας |
Ν |
Σφράγιση |
SS – Τυποποιημένη Σφράγιση |
Αλυσίδα μπαλάκι |
Χωρίς Αλυσίδα Μπαλών |
Πλάτος Οδηγού Μπλοκ [mm] |
63 |
Μήκος Οδηγού Μπλοκ [mm] |
57.3 |
Ύψος Οδηγού Μπλοκ [mm] |
25.35 |
Ύψος Οδηγού Μπλοκ με Ράγα [mm] |
30 |
Μάζα [kg] |
0.30 |
Ονομαστικό Δυναμικό Φορτίο [N] |
15400 |
Ονομαστικό Στατικό Φορτίο [N] |
16500 |
Ονομαστικό Δυναμικό Φορτίο Ροπής [Nm] |
200 |
Ονομαστικό Στατικό Φορτίο Ροπής [Nm] |
210 |
