Ο ολισθητήρας γραμμικού οδηγού σφαιρών από χάλυβα υψηλής ακρίβειας Bosch Rexroth R166511322, με την επίσημη τυποποιημένη ονομασία μοντέλου KWD-015-FKS-C1-H-1, ανήκει στη σειρά οδηγών σφαιρών FKS με φλάντζα της Rexroth. Πρόκειται για έναν σύντομο ολισθητήρα τυποποιημένου ύψους, ο οποίος έχει σχεδιαστεί ειδικά για εναρμονισμένες εφαρμογές αυτοματισμού υψηλής ακρίβειας με περιορισμένο διαθέσιμο μήκος εγκατάστασης.
Βασικά Χαρακτηριστικά του Ολισθητήρα Σφαιρών Τύπου Rexroth FKS R166511322
Ο ολισθητήρας σφαιρών τύπου Rexroth FKS διαθέτει ευρύ σώμα με φλάντζα και σύντομη δομή, προσφέροντας ευέλικτη εγκατάσταση και μικρό απαιτούμενο εμβαδόν εγκατάστασης·
Διαθέτει σχεδιασμό ισότιμων φορτίων σε τέσσερις κατευθύνσεις, ικανό να αντέχει ταυτόχρονα ακτινικά, αντιακτινικά και πλευρικά φορτία. Η δομή του δρόμου κύλισης με τετρασημείων επαφής των σφαιρών παρέχει υψηλή ακαμψία και εξαιρετική ικανότητα αντοχής σε ροπή·
Παρουσιάζει χαμηλή τριβή λειτουργίας, ομαλή κίνηση, υψηλή ακρίβεια θέσης, καλή απόδοση σε υψηλές ταχύτητες και μεγάλη διάρκεια ζωής·
Το υψηλό επίπεδο ακρίβειάς του και ο σχεδιασμός με χαμηλή προφόρτιση ικανοποιούν τις απαιτήσεις υψηλής ακρίβειας και υψηλής αξιοπιστίας για γραμμική καθοδήγηση σε αυτοματοποιημένο εξοπλισμό, CNC εργαλειομηχανές, ρομπότ και εξοπλισμό ακριβούς κατασκευής.
Κοινή εφαρμογή
Οι ολισθητήρες R166511322 χρησιμοποιούνται συχνά σε μηχανισμούς ακριβούς γραμμικής μετάδοσης που απαιτούν λειτουργία με υψηλή συχνότητα, ελαφρύτητα και υψηλή ακρίβεια. Συνηθισμένες εφαρμογές περιλαμβάνουν:
εκτυπωτές 3D και μικρά CNC μηχανήματα γραβιρίσματος
Μηχανήματα συναρμολόγησης και τοποθέτησης ηλεκτρονικών ημιαγωγών
Μικροί βιομηχανικοί ρομπότ και αυτοματοποιημένοι μηχανικοί βραχίονες
Ιατρικά διαγνωστικά και εργαστηριακά αναλυτικά όργανα και εξοπλισμός
Αντικείμενο |
Προδιαγραφή |
Αριθμός Μέρους |
R166511322 |
Τύπος Ολισθητήρα Μπαλών |
FKS |
Μέγεθος |
15 |
Κλάση Προφόρτισης |
C1 |
Κλάση Ακρίβειας |
H |
Σφράγιση |
SS – Τυποποιημένη Σφράγιση |
Αλυσίδα μπαλάκι |
Με Αλυσίδα Μπαλών |

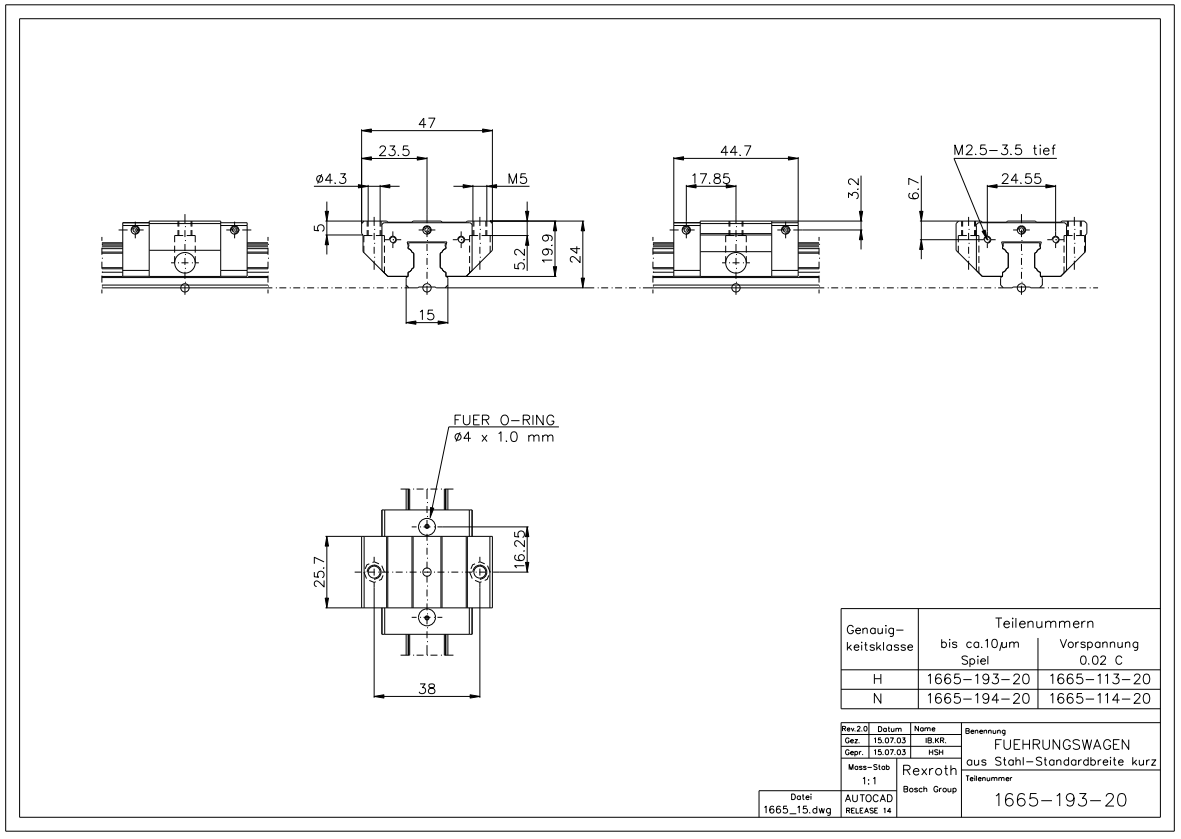

Πλάτος Οδηγού Μπλοκ [mm] |
47 |
Μήκος Οδηγού Μπλοκ [mm] |
44.7 |
Ύψος Οδηγού Μπλοκ [mm] |
19.90 |
Ύψος Οδηγού Μπλοκ με Ράγα [mm] |
24 |
Μάζα [kg] |
0.15 |
Ονομαστικό Δυναμικό Φορτίο [N] |
6030 |
Ονομαστικό Στατικό Φορτίο [N] |
6230 |
Ονομαστικό Δυναμικό Φορτίο Ροπής [Nm] |
58 |
Ονομαστικό Στατικό Φορτίο Ροπής [Nm] |
60 |
